7급 국가직 토질역학 2014년 기출문제

자연시료에 대한 일축압축시험 결과 $q_u$ ＝ 4.0 kN/m²를 얻었다. 이 시료를 교란시킨 후 재성형된 공시체로 다시 일축압축시험을 실시하여 $q_u$ ＝ 1.5 kN/m²를 얻었을 때, 이 시료의 예민비는?

두께가 7 m인 연약점토층의 초기간극비가 1.0이다. 5 m의 높이로 성토 후 기존 점토층의 간극비가 0.7로 감소한다면 성토로 인한 연약점토층의 압밀침하량[m]은?

완전히 포화된 흙의 건조단위중량과 함수비가 각각 16 kN/m³와 25 %일 때, 이 흙의 간극비(e)와 비중(Gs)은? (단, 물의 단위중량은 10 kN/m³로 가정한다)

간극비(e) 비중(Gs)

지하구조물 설치를 위해 다음 그림과 같이 지반을 굴착하였을 때 굴착부 측면 A지점과 하부 B지점 각각에 대한 흙의 응력경로를 p－q도상에 옳게 표시한 것은?

A지점 B지점

지표면까지 포화된 지반의 투수계수의 분포도는 다음 그림과 같다. 지하수가 수평방향으로만 흐른다면 지반의 등가 수평투수계수 $\overline{k}$ 및 각 층의 투수계수에 대한 상관관계를 설명한 것 중 옳지 않은 것은?

다음 그림은 옹벽 배면 벽체의 변위에 따른 수평토압의 변화를 나타낸 것이다. 이에 대한 설명 중 옳지 않은 것은?

무리말뚝의 배열과 관련된 설명 중 옳지 않은 것은?

임의의 지반에서 응력상태를 p－q도상에 표시하면 그림과 같이 K₀-line에 위치하게 된다. 이때 지표면으로부터 깊이 5 m에서 채취한 시료의 원위치수평응력[kN/m²]은? (단, K₀-line 기울기를 $\beta$라 할 때, $\tan \beta =\frac{1}{3}$, 지반의 단위중량은 18 kN/m²이다)

현장다짐 후 들밀도시험을 수행하였다. 들밀도시험을 위해 굴착된 굴착체적 V ＝ 1,000 cm³, 흙입자만의 무게 W ＝ 18 N이었다. 실내표준다짐시 최대건조단위중량이 ${\gamma }_{d,\max }$ ＝ 20 kN/m³로 얻어졌다면 이 현장의 상대다짐도[%]는?

다음 그림과 같은 암반사면에 불연속면 AB가 있으며 AB면 틈에는 포화점토가 전체적으로 협재되어 있다. 이때 상부 암반의 활동에 대한 안전율은? (단, 점토의 비배수점착력 $c_u$ ＝ 45 kN/m², 암반의 단위중량 $\gamma$ ＝ 20 kN/m³, 선AB 윗부분의 면적은 9.0 m²이다)

동일한 점토층에 대해 양면배수상태로 압밀시키는 경우가 일면배수상태로 압밀시키는 경우보다 몇 배의 압밀시간이 소요되는가?

포화된 점토시료에 대하여 비압밀비배수상태(UU)의 삼축압축시험을 실시하였다. 시료를 셀 내부에 거치한 후 간극수압을 측정해 보니 0 kN/m²이었고, 이후 축차응력을 가하기 전 구속압력을 20 kN/m²까지 적용하였다. 이때의 간극수압[kN/m²]은?

10 m 두께의 점토층에서 채취한 점토시료를 사용하여 압밀시험(양면배수조건, 시료의 지름 75 mm와 높이 20 mm)을 수행한 결과 50 % 압밀시키는 데 12분이 걸렸다. 만약 이 현장의 배수조건이 실험실 배수조건과 같다면 10 m 두께의 점토층이 50 % 압밀에 도달하는 데 걸리는 시간[년]은?

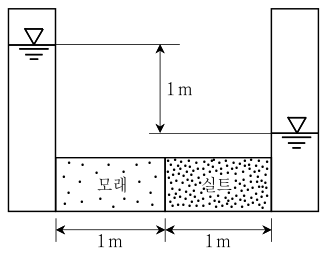

그림과 같이 관 속에 위치한 모래층과 실트층을 통해 물이 흐르고 있다. 흐름에 따라 발생한 모래층과 실트층에서의 수두강하 비($\Delta h_{\mathrm{silt}}/\Delta h_{\mathrm{sand}}$)는? (단, 모래층의 투수계수 $k_{\mathrm{sand}}$ ＝ 0.01 cm/s, 실트층의 투수계수 $k_{\mathrm{silt}}$ ＝ 1 × 10⁻⁵ cm/s, 시료의 단면적 A ＝ 100 cm²이다)

그림과 같이 옹벽 배면의 지표면에 등분포하중이 작용하고 있다. 옹벽 배면에 발생하는 인장균열의 깊이[m]는?

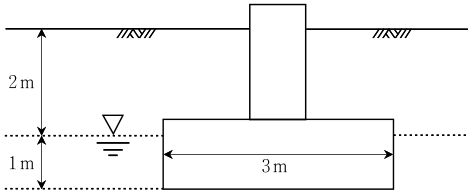

그림과 같은 지반조건에서 Terzaghi의 극한지지력공식을 적용하여 지지력을 구하고자 할 때 ${\gamma }_1$과 ${\gamma }_2$의 값[kN/m³]은? (단, 흙의 포화단위중량은 19 kN/m³, 지하수위 상부 흙의 단위중량은 15 kN/m³, 물의 단위중량은 10 kN/m³로 가정하고, Terzaghi의 지지력 공식 $q_u=\alpha c{N}_c+D_f{\gamma }_1{N}_q+\beta {\gamma }_{2}B{N}_{\gamma }$이다)

${\gamma }_1$ ${\gamma }_2$

그림과 같이 배면이 사질토로 채워진 중력식 옹벽의 활동에 대한 안전율은? (단, Rankine 토압이론을 사용하고, 주동토압계수는 0.3, 옹벽 저면과 지반과의 마찰각은 30 °, 흙의 단위중량은 20 kN/m³, 콘크리트의 단위중량은 25 kN/m³, cos30 ° ＝ 0.86이다)

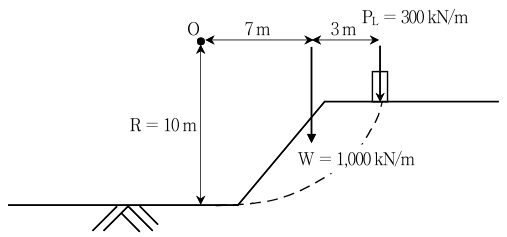

그림과 같이 유한사면 위에 연속구조물이 위치하는 경우 사면의 안전율은? (단, 가상파괴면 원호의 길이는 15 m, 흙의 비배수전단강도는 100 kPa이고, 모멘트평형법을 사용한다)

다음 그림과 같이 호수바닥 아래 지반(A지점)을 관통하는 지하통로를 설계하려 한다. 바닥면으로부터의 수위가 5 m일 때(Case 1)와 물이 불어서 10 m로 증가할 때(Case 2) A지점에서의 유효수직응력[kN/m²]은? (단, 호수바닥 아래 지반에서는 물의 흐름이 없는 정지상태로 가정한다)

Case 1 Case 2

말뚝의 단위면적당 주면마찰력은 그림과 같은 분포 형태를 가진다. 이 말뚝두부에 축방향 하중이 작용하였을 때, 축방향 하중전이곡선의 형태와 가장 유사한 것은?
