7급 국가직 토질역학 2015년 기출문제

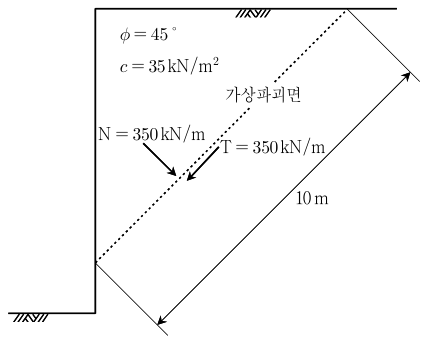

그림과 같은 연직사면에서 평면 가상파괴면에 대한 안전율은? (단, N, T는 각각 파괴쐐기 무게에 의한 가상파괴면에 작용하는 수직력 및 활동력이며, 연직사면은 별도의 보강 없이도 자립할 수 있는 것으로 가정한다)

비탈면 또는 굴착면의 안정성을 저감시키는 요인으로 옳지 않은 것은? (단, 모든 요인은 영향범위 내에서 변화되는 것으로 고려한다)

모래치환법으로 현장밀도시험을 한 결과 원지반을 파낸 구멍의 부피는 2,000 cm³이고 파낸 흙의 중량은 33 N이며, 함수비는 10 %였다. 이 흙의 간극비는? (단, 이 흙의 비중(Gs)은 2.70이고 물의 단위중량은 10 kN/m³이다)

동상(frost heaving)에 대한 설명으로 옳지 않은 것은?

지반재료의 강성(stiffness)의 특성으로 옳지 않은 것은?

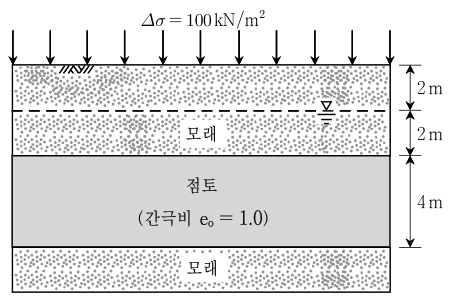

그림과 같은 지반에서 지표면에 100 kN/m²의 상재하중에 의한 점토층의 1차압밀 침하량이 20 cm일 때, 점토층의 1차압밀 완료 후 간극비는? (단, 점토층의 초기간극비 $e_o$는 1.0이며, Terzaghi의 1차원 압밀이론을 적용한다)

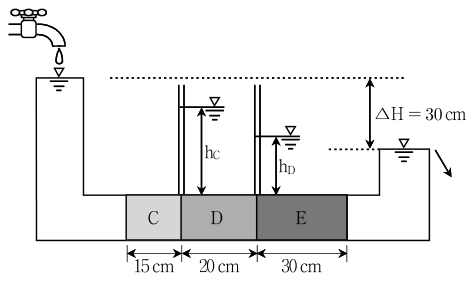

그림과 같이 10 cm × 10 cm 정사각형 단면의 튜브 내에 투수계수가 다른 세 종류의 흙을 충전하고, $\Delta$H ＝ 30 cm의 정수두차를 유지하며 물을 침투시켰다. 이때, 흙 D를 통과하기 이전과 이후의 수두차 $h_C-h_D$ [cm]는? (단, 흙 C, D, E의 투수계수는 각각 $k_C=$$1.5\times 10^{-3}\mathrm{cm}/\sec$, $k_D=2\times 10^{-3}\mathrm{cm}/\sec$, $k_E=3\times 10^{-3}\mathrm{cm}/$$\sec$이며, 수두손실은 흙에서만 발생한다)

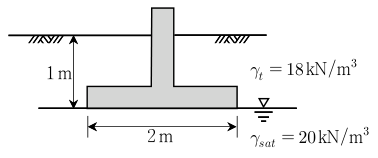

그림과 같이 점착력 50 kN/m², 습윤단위중량 18 kN/m³, 포화단위중량 20 kN/m³인 지반에 근입깊이 1 m가 되도록 직경 2 m인 원형기초를 설치하였다. 지하수위가 지표면 아래 1 m에 위치할 때, 기초의 극한지지력[kN/m²]은? (단, $N_c$ ＝ 10.8, $N_q$ ＝ 3.3, $N_{\gamma }$ ＝ 1.7이고 물의 단위중량은 10 kN/m³이며, 원형기초에 대한 Terzaghi 지지력공식 $q_{ult}=1.3c{N}_c+q{N}_q+0.3B\overline{\gamma }{N}_{\gamma }$을 사용한다)

지반 내 응력을 평가하기 위한 방법 중 Boussinesq 이론에 대한 설명으로 옳은 것은?

두께 2 cm인 점토시료에 대한 압밀시험(양면배수) 결과, 평균압밀도 50 %의 압밀이 진행되는데 10분(min)이 걸렸다. 동일한 점토층이 자갈층 위에 두께 2 m로 놓여있다면(양면배수) 평균압밀도 70 %의 압밀이 진행되는데 걸리는 시간[min]은? (단, 현장에서의 초기과잉간극수압 분포는 실내시험과 동일한 것으로 가정하고 평균압밀도 50 %와 70 %에 해당하는 시간계수는 각각 T₅₀ ＝ 0.2, T₇₀ ＝ 0.4로 가정한다)

얕은기초 하부지반의 전단파괴 양상에 대한 설명으로 옳지 않은 것은?

토압에 대한 설명으로 옳지 않은 것은?

점착력 ＝ 0, 내부마찰각 ＝ 30 °인 모래질 흙에 대해 구속압 50 kPa의 조건에서 배수 삼축압축시험(CD시험)을 실시할 경우, 전단파괴 시 전단파괴면 상의 전단응력[kPa]은? (단, Mohr-Coulomb의 파괴이론을 적용한다)

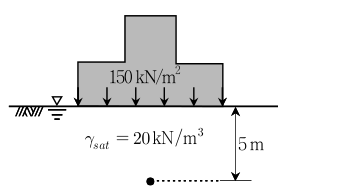

그림과 같이 5 m × 10 m의 직사각형 기초 시공으로 인해 사질토 지반위에 150 kN/m²의 응력이 작용하고 있다. 응력 증가량을 2 : 1방법으로 계산할 때, 기초 중앙하부 5 m지점에서의 연직유효응력[kN/m²]은? (단, 지하수위는 지표면에 있고 사질토 지반의 포화단위중량은 20 kN/m³이며, 물의 단위중량은 10 kN/m³이다)

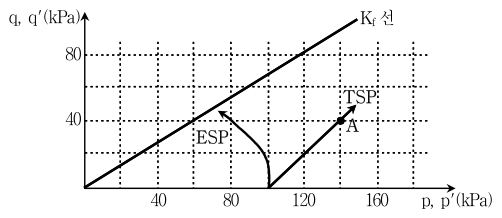

그림과 같이 정규압밀점토에 대한 삼축압축시험을 통해서 전응력경로(TSP)와 유효응력경로(ESP)가 얻어졌을 때, A점의 응력상태에서 시료에 가해진 축차응력 $\Delta {\sigma }_d$[kPa]와 간극수압 $\Delta u$[kPa]는? (단, $p=\frac{{\sigma }_1+{\sigma }_3}{2}$, $p^{\prime }=\frac{{\sigma }_1^{\prime }+{\sigma }_3^{\prime }}{2}$, $q=\frac{{\sigma }_1-{\sigma }_3}{2}$, $q^{\prime }=\frac{{\sigma }_1^{\prime }-{\sigma }_3^{\prime }}{2}$)

$\Delta {\sigma }_d$ $\Delta u$

흙의 전단거동 특성에 대한 설명으로 옳지 않은 것은?

양면배수조건으로 가정한 경우, 점토층의 3년 후 압밀침하량과 최종 압밀침하량이 각각 45 cm, 50 cm로 예측되었다. 같은 지반에서 배수조건을 일면배수조건으로 가정한다면, 예측되는 3년 후 압밀침하량[cm]과 최종 압밀침하량[cm]은? (단, 평균압밀도 50 %, 70 %, 82 %, 90 %에 해당되는 시간계수는 배수조건에 무관하게 각각 T₅₀ ＝ 0.2, T₇₀ ＝ 0.4, T₈₂ = 0.6, T₉₀ ＝ 0.8로 가정한다)

3년 후 압밀침하량 최종 압밀침하량

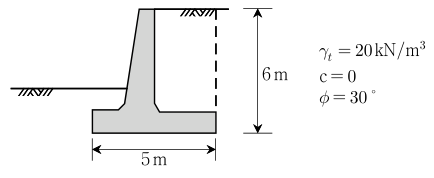

그림과 같이 수평으로 뒷채움한 역T형 옹벽에서 활동에 대한 안전율은? (단, 단위폭 당 활동면에 작용하는 뒷채움흙의 무게와 옹벽 무게의 합은 400 kN/m, 기초저면과 흙의 마찰각은 31 °, 흙의 내부마찰각은 30 °, 흙의 점착력은 0, 흙의 습윤단위중량은 20 kN/m³, tan 31 ° ＝ 0.6, Rankine토압이론을 적용하며, 지하수위의 영향과 옹벽전면의 수동측 저항력은 무시한다)

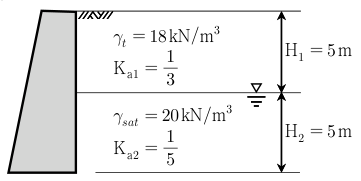

그림과 같은 옹벽에 작용하는 단위폭 당 전체 주동토압[kN/m]은? (단, K_a1과 K_a2는 지층별 주동토압계수이고 Rankine토압이론을 적용하며, 물의 단위중량은 10 kN/m³이다)

흙의 다짐특성에 대한 설명으로 옳지 않은 것은?
