7급 국가직 토질역학 2018년 기출문제

시행 2018-08-18 · 책형 나 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2018 7급 국가직 전과목

흙의 특성에 대한 설명으로 옳지 않은 것은?

토질역학

①성토된 점토지반은 일반적으로 양족롤러로 다진다.
②점토광물에서 가장 많은 원자는 산소이다.
③흙의 함수비, 상대밀도, 포화도는 각각 100 %를 초과할 수 없다.
④동상(frost heaving)에 의한 피해는 일반적으로 모래지반보다 점토지반에서 더 크다.

정답 보기

정답 ③ · 해설 보기

그림과 같이 초기간극비가 0.5인 점토층이 자갈층에 의한 압밀종료 후 간극비가 0.3으로 줄었다면 이 점토층에 발생한 최종압밀침하량은? (단, 압밀은 연직방향으로만 발생한다)

토질역학

①1.0 m
②1.2 m
③1.5 m
④2.0 m

정답 보기

정답 ② · 해설 보기

유선망에 대한 설명으로 옳지 않은 것은?

토질역학

①등수두선과 유선은 직교한다.
②유선망의 요소(element)는 근사적으로 정사각형이다.
③불투수면의 수두는 동일하다.
④각 유선망의 요소(element)의 크기가 달라도 유입량 및 유출량이 같다.

정답 보기

정답 ③ · 해설 보기

말뚝기초에서 발생할 수 있는 부주면마찰력을 감소시키는 방법으로 옳지 않은 것은?

토질역학

①말뚝시공 전 선행하중을 가해 지반침하를 미리 발생시킨다.
②표면적이 비교적 큰 말뚝을 사용하여 부주면마찰력이 덜 발생하도록 한다.
③말뚝직경보다 약간 큰 케이싱을 설치하여 부주면마찰력을 차단한다.
④말뚝표면에 역청재를 도장한다.

정답 보기

정답 ② · 해설 보기

단위중량이 20

kN / m^{3}

인 점토지반 위에 지하 2층까지 주차장을 갖춘 건물을 건설할 때, 보상기초를 적용하여 건설할 수 있는 건물의 최대 층수는? (단, 한 층의 높이가 3 m이고, 층당 하중은 15

kN / m^{2}

이다)

토질역학

①지상 4층
②지상 5층
③지상 6층
④지상 8층

정답 보기

정답 ③ · 해설 보기

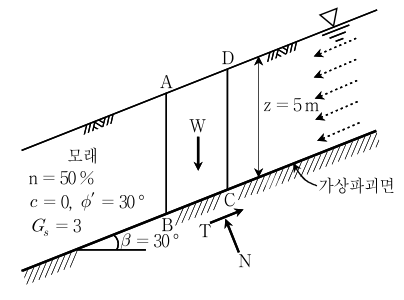

그림과 같이 지하수위가 지표면과 일치하는 반무한 모래사면의 안전율은? (단, 물의 단위중량은 10

kN / m^{3}

이라고 가정하고, 속도수두는 무시한다)

토질역학

①0.5
②1.0
③1.5
④2.0

정답 보기

정답 ① · 해설 보기

다음 중 지반반력계수(

K

)에 대한 설명으로 옳지 않은 것은?

토질역학

①지반반력계수는 기초의 형상에 따라 변화하는 성질이 있다.
②기초의 크기( $B$ )가 커지면 즉시침하량( $S_{i}$ )이 커지므로 지반반력계수( $K$ )는 작아진다.
③근입깊이가 커지면 즉시침하량( $S_{i}$ )이 감소되어 지반반력계수( $K$ )가 커진다.
④지반의 탄성계수( $E_{s}$ )가 증가하면 즉시침하량( $S_{i}$ )이 작아지므로 지반반력계수( $K$ )는 작아진다.

정답 보기

정답 ④ · 해설 보기

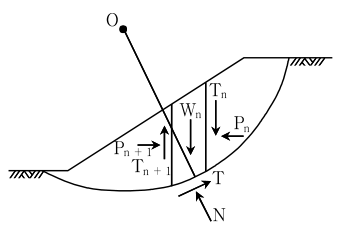

절편법을 이용한 사면안정해석 중에서 가상파괴면의 한 절편에 작용하는 힘의 상태를 그림으로 나타내었다. 다음 설명 중 옳지 않은 것은?

토질역학

①Fellenius 방법은 T_n과 P_n의 합력이 T_n _＋ ₁과 P_n _＋ ₁의 합력과 크기가 같고 그 작용선이 일치한다고 가정하며, 절편의 양쪽에 작용하는 힘들은 무시하고 계산한다.
②절편의 중량 W_n은 흙의 단위중량 × 절편의 높이 × 절편의 폭이다.
③Bishop의 간편법은 절편의 측면에는 수평방향의 응력이 작용하지 않고(P_n _＋ ₁ － P_n ＝ 0), 전단력(T_n과 T_n _＋ ₁)만 작용한다고 가정한다.
④Janbu의 간편법은 Bishop의 간편법에서 세운 기본가정과 동일한 가정을 하되, Janbu는 가정으로 생긴 오차는 수정계수(correction factor)를 써서 보정할 것을 제안하였다.

정답 보기

정답 ③ · 해설 보기

그림과 같이 완전 포화된 비배수상태의 균질한 점성토로 뒤채움된 옹벽이 있다. 이때 최대인장균열이 발생하기 전과 후에 옹벽에 가해지는 주동토압의 크기 차이는? (단, 옹벽 뒤채움흙의 일축압축강도는 20

kN / m^{2}

, 단위중량은 20

kN / m^{3}

이며 흙과 옹벽 사이에 마찰은 없다)

토질역학

①10 $kN / m^{2}$
②40 $kN / m^{2}$
③80 $kN / m^{2}$
④90 $kN / m^{2}$

정답 보기

정답 ① · 해설 보기

10.

단위중량은 16

kN / m^{3}

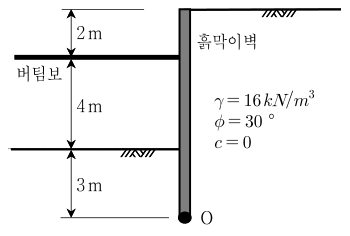

, 내부마찰각은 30 °인 모래지반을 6 m 굴착하기 위해 아래 그림과 같이 흙막이벽을 설치하고자 한다. O점(고정단)에 대한 전도의 설계안전율이 1.5일 때, 지표면으로부터 2 m 깊이에 설치된 버팀보에 작용하는 하중은? (단, 흙막이벽은 강성벽체이며 벽체자중과 벽면마찰력은 고려하지 않고, 토압은 Rankine 토압이론을 적용하여 삼각형분포로 가정한다)

토질역학

①108 $kN$
②110 $kN$
③112 $kN$
④115 $kN$

정답 보기

정답 ① · 해설 보기

11.

지진과 같은 갑작스러운 동적 하중에 의한 액상화 현상에 대한 설명으로 옳지 않은 것은?

토질역학

①액상화 가능성을 반복삼축압축시험으로 평가하는 경우 배수상태에서 시험을 수행한다.
②세립분 함량이 50 % 이상인 점성토는 액상화 가능성이 작다.
③액상화 현상이 발생하면 보일링 현상을 수반하기도 한다.
④액상화 과정에서 간극수압의 증가로 유효응력이 감소하여 전단강도를 상실한다.

정답 보기

정답 ① · 해설 보기

12.

옹벽의 높이가

H

이고, 뒤채움흙이 수평인 점토지반에서는 옹벽 상단에서 어느 정도의 깊이까지는 부(－)의 토압이 작용하게 된다. 부(－)의 토압이 발생되는 깊이

[z_{0}]

는?

토질역학

① $\frac{c \cdot t a n ( 45 ^{\circ} - \frac{ϕ}{2} )}{γ}$
② $\frac{c \cdot t a n ( 45 ^{\circ} + \frac{ϕ}{2} )}{γ}$
③ $\frac{2 c \cdot t a n ( 45 ^{\circ} - \frac{ϕ}{2} )}{γ}$
④ $\frac{2 c \cdot t a n ( 45 ^{\circ} + \frac{ϕ}{2} )}{γ}$

정답 보기

정답 ④ · 해설 보기

13.

굴착공사로 주변의 지하수위가 전체적으로 지표면 아래 3 m에서 5 m로 하강하였을 때, 지하수위 하강 직후 점토층 중간지점에서의 과잉간극수압은?

토질역학

①10 $kN / m^{2}$
②16 $kN / m^{2}$
③22 $kN / m^{2}$
④28 $kN / m^{2}$

정답 보기

정답 ② · 해설 보기

14.

정규압밀 점토에 대해 압밀배수 삼축압축시험을 수행하였다. 구속압 100

kN / m^{2}

하에서 축차응력 200

kN / m^{2}

을 가하였을 때, 시료에 파괴가 발생하였다. 이때 p － q 다이어그램상에서의 파괴포락선(

K_{f}

선)의 기울기와 절편은? (단,

p = \frac{σ _{1} + σ _{3}}{2}

q = \frac{σ _{1} - σ _{3}}{2}

이다)

기울기 절편

토질역학

① $\frac{1}{3}$ 100 $kN / m^{2}$
② $\frac{1}{3}$ 0 $kN / m^{2}$
③ $\frac{1}{2}$ 100 $kN / m^{2}$
④ $\frac{1}{2}$ 0 $kN / m^{2}$

정답 보기

정답 ④ · 해설 보기

15.

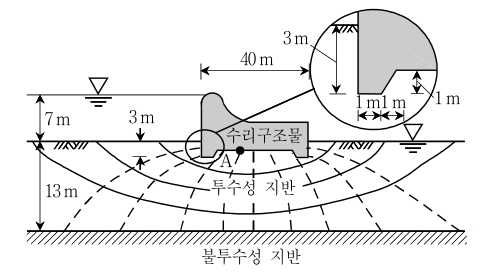

그림과 같이 두께 13 m의 투수성 지반에 40 m 길이의 수리구조물을 설치하였다. 이 수리구조물 설치에 의한 수위차는 7 m이고, 투수성 지반에 대한 유선망을 도시하면 그림과 같다. 이때 A점에 작용하는 양압력은? (단, 투수지반의 투수계수(

k

)는 2.4 × 10^－2

cm / s

, 비중(

G_{s}

)은 2.60, 간극비(

e

)는 0.5이며, 물의 단위중량은 10

kN / m^{3}

이다)

토질역학

①62 $kN / m^{2}$
②72 $kN / m^{2}$
③82 $kN / m^{2}$
④92 $kN / m^{2}$

정답 보기

정답 ① · 해설 보기

16.

지반의 미소요소에 그림과 같은 응력이 작용하고 있다면, 수평면과 45 ° 기울어진 단면 A － A에 작용하는 수직응력과 전단응력은? (단, Mohr원에서 수직응력의 경우 압축력을 (＋)로 전단응력의 경우 반시계방향회전을 (＋)로 표시하며, 응력의 단위는

kN / m^{2}

이라 가정한다)

수직응력 전단응력

토질역학

①300 －100
②300 100
③100 －100
④100 100

정답 보기

정답 ④ · 해설 보기

17.

점성토 지반의 내부마찰각(

ϕ

)이 30 °, 선행압밀압력(

p_{c}

)이 200

kN / m^{2}

, 현재 받고 있는 유효연직응력(

p

)이 50

kN / m^{2}

일 때, 과압밀계수(OCR)를 활용하여 구한 이 점성토 지반의 정지토압계수는?

토질역학

①2.0
②1.5
③1.0
④0.5

정답 보기

정답 ③ · 해설 보기

18.

흙의 간극을 물이 아닌 기름이 채우고 있다. 흙의 비중(

G_{s}

)이 2.65, 물의 단위중량(

γ_{w}

)이 10

kN / m^{3}

, 기름의 단위중량(

γ_{o i l}

)은 9

kN / m^{3}

, 기름의 포화도(

S

)는 50 %이며 간극비(

e

)가 1일 때, 이 흙의 단위중량은?

토질역학

①16.5 $kN / m^{3}$
②16.0 $kN / m^{3}$
③15.5 $kN / m^{3}$
④15.0 $kN / m^{3}$

정답 보기

정답 ③ · 해설 보기

19.

다짐 시 최적의 다짐상태는 최적함수비보다 함수비가 작은 건조 측에서 또는 최적함수비보다 함수비가 큰 습윤 측에서 도달될 수 있다. 이와 관련하여 점성토의 다짐에 대한 설명으로 옳지 않은 것은?

토질역학

①낮은 압력에서는 최적함수비의 건조 측 압축성이 습윤 측 압축성보다 작다.
②최적함수비의 건조 측 투수계수가 습윤 측 투수계수보다 작다.
③높은 압력에서는 최적함수비의 건조 측 압축성이 습윤 측 압축성보다 크다.
④최적함수비의 건조 측 강도가 습윤 측 강도보다 크다.

정답 보기

정답 ② · 해설 보기

20.

지반 내에서 발생할 수 있는 모세관현상에 대한 설명으로 옳지 않은 것은?

토질역학

①모세관현상의 상승고는 입경이 작을수록 증가한다.
②모세관현상이 발생된 구역에서는 부(－)의 간극수압이 발생하므로, 전응력이 유효응력보다 작다.
③모세관현상이 시작되는 자유수면에서의 간극수압은 물의 단위중량 × 모세관의 상승고이다.
④모세관현상이 발생하는 구역이라 할지라도 포화도가 반드시 100 %인 것은 아니며, 자유수면으로부터의 높이에 따라 포화도는 변할 수 있다.

정답 보기

정답 ③ · 해설 보기
