7급 국가직 회로이론 2009년 기출문제

시행 2009-07-25 · 책형 봉 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2009 7급 국가직 전과목

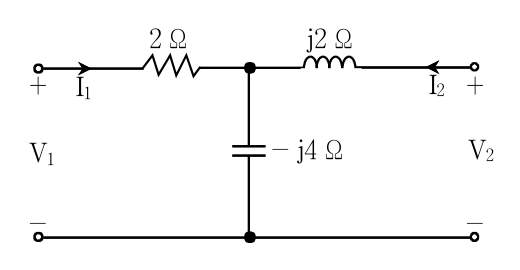

그림과 같은 2포트 회로망에서 임피던스 파라미터(z-parameter)는?

회로이론

① $z_{11} = 2 - j 4$ [Ω], $z_{12} = - j 4$ [Ω], $z_{21} = - j 4$ [Ω], $z_{22} = - j 2$ [Ω]
② $z_{11} = 2 - j 4$ [Ω], $z_{12} = - j 4$ [Ω], $z_{21} = - j 4$ [Ω], $z_{22} = j 2$ [Ω]
③ $z_{11} = 2 - j 4$ [Ω], $z_{12} = - j 4$ [Ω], $z_{21} = j 4$ [Ω], $z_{22} = j 2$ [Ω]
④ $z_{11} = 2 - j 4$ [Ω], $z_{12} = j 4$ [Ω], $z_{21} = j 4$ [Ω], $z_{22} = j 2$ [Ω]

정답 보기

정답 ① · 해설 보기

전달함수

H (s) = \frac{10 ( 1 + s )}{s ( 10 + s )}

의 크기 특성을 나타낸 보드선도는?

회로이론

정답 보기

정답 ① · 해설 보기

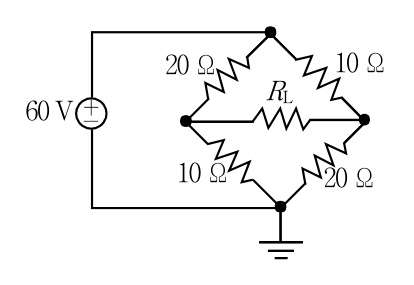

다음 회로에서 전원으로부터 저항 R_L에 최대 전력이 전달될 수 있도록 하는 R_L [Ω]은?

회로이론

① $\frac{10}{3}$
② $\frac{20}{3}$
③ $\frac{30}{3}$
④ $\frac{40}{3}$

정답 보기

정답 ④ · 해설 보기

다음 회로의

\frac{V _{o} ( j w )}{V _{i} ( j w )}

를 나타낸 보드선도는? (단, 연산증폭기는 이상적이다)

회로이론

정답 보기

정답 ④ · 해설 보기

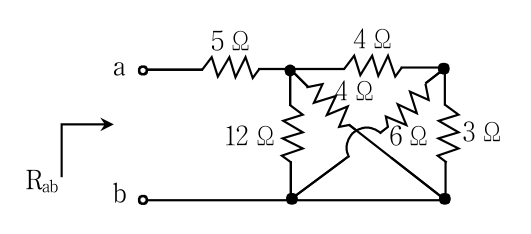

다음 회로의 a와 b 양단에서 본 등가저항 R_ab [Ω]은?

회로이론

①7
②6
③5
④2

정답 보기

정답 ① · 해설 보기

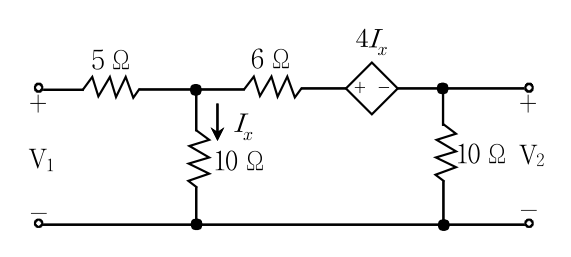

다음 회로의

h

- 파라미터를 구할 때,

h_{21}

의 값은?

회로이론

①0.18
②83
③－ 0.5
④10

정답 보기

정답 ③ · 해설 보기

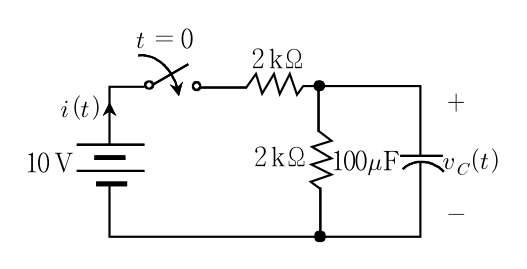

다음 회로에서

t

＝ 0 일때 스위치를 닫는다.

t

＞ 0 일때 10 V 전압원에 흐르는 전류

i (t)

[mA]의 완전응답은? (단,

v_{C} (0) = 4 V

이다)

회로이론

① $2 + e^{- 0.1 t}$
② $2.5 + 0.5 e^{- 0.1 t}$
③ $2 + 0.5 e^{- 10 t}$
④ $2.5 + 0.5 e^{- 10 t}$

정답 보기

정답 ④ · 해설 보기

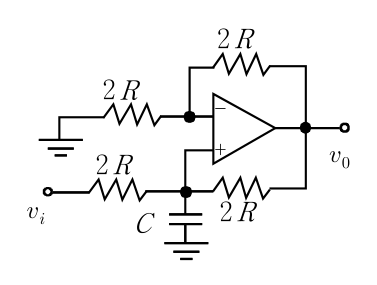

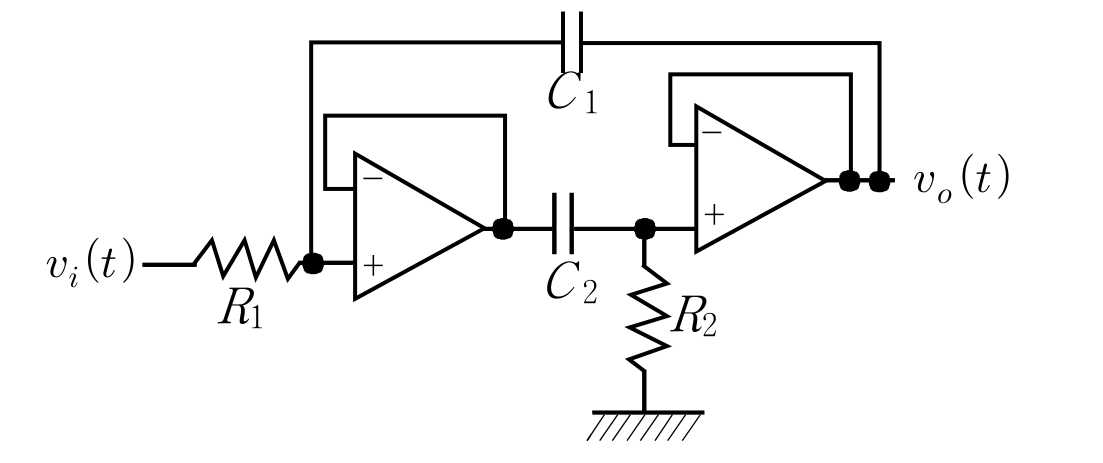

연산증폭기를 이용한 다음 회로의 입출력관계는?

회로이론

① $v_{o} = \frac{1}{R C} \int v_{i} d t$
② $v_{o} = \frac{- 2}{R C} \int v_{i} d t$
③ $v_{o} = \frac{- 1}{R C} \int v_{i} d t$
④ $v_{o} = \frac{2}{R C} \int v_{i} d t$

정답 보기

정답 ① · 해설 보기

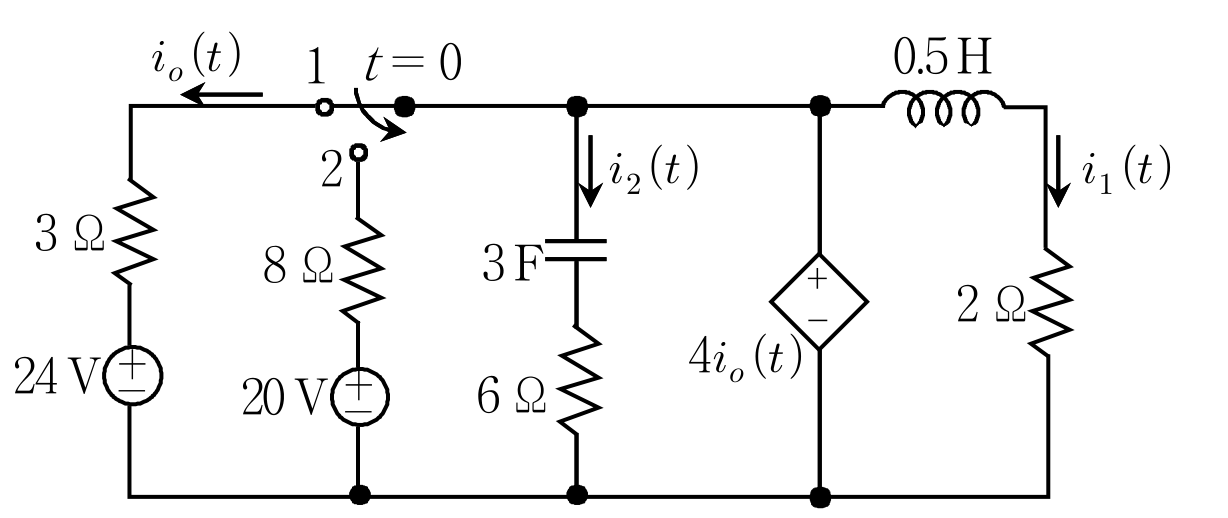

다음 회로에서 스위치가 t ＜ 0 일 때 ‘1’의 위치에서 정상상태에 도달한 후, t ≥ 0 일 때 ‘2’의 위치로 전환된다. t ＝ 0 일 때의 전류

i_{1}

(0) [A]와

i_{2}

(0) [A]의 값은?

회로이론

① $i_{1}$ (0) ＝ 24, $i_{2}$ (0) ＝＋ 16
② $i_{1}$ (0) ＝ 24, $i_{2}$ (0) ＝－ 16
③ $i_{1}$ (0) ＝ 48, $i_{2}$ (0) ＝＋ 16
④ $i_{1}$ (0) ＝ 48, $i_{2}$ (0) ＝－ 16

정답 보기

정답 ④ · 해설 보기

10.

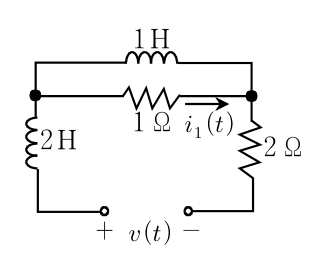

다음 회로에서

i_{1} (t)

의 라플라스 변환

I_{1} (s)

는?

회로이론

① $\frac{100 ( s + 1 )}{2 s ^{2} + 5 s + 2} (1 - e^{- 2 s})$
② $\frac{100}{2 s ^{2} + 5 s + 2} (1 - e^{- 0.5 s})$
③ $\frac{100}{2 s ^{2} + 5 s + 2} (1 - e^{- 2 s})$
④ $\frac{100 ( s + 1 )}{2 s ^{2} + 5 s + 2} (1 - e^{- 0.5 s})$

정답 보기

정답 ② · 해설 보기

11.

어떤 회로망의 임펄스 응답이

h (t) = e^{- t} u (t)

일 때, 입력

v_{i} (t) = 10 e^{- 2 t} u (t)

[V]에 의한 출력

v_{0} (t)

[V]은?

회로이론

① $v_{o} (t) = 10 (e^{- 2 t} + e^{- t}) u (t)$
② $v_{o} (t) = 10 (e^{- 2 t} + 2 e^{- t}) u (t)$
③ $v_{o} (t) = 10 (e^{- 2 t} - e^{- t}) u (t)$
④ $v_{o} (t) = 10 (e^{- t} - e^{- 2 t}) u (t)$

정답 보기

정답 ④ · 해설 보기

12.

F (s) = \frac{2 s + 1}{s ^{2} + 1}

의 역라플라스 신호

f (t)

는?

회로이론

① $f (t) = 2 sin t + cos t$
② $f (t) = sin t + 2 cos t$
③ $f (t) = 2 sin t - cos t$
④ $f (t) = sin t - 2 cos t$

정답 보기

정답 ② · 해설 보기

13.

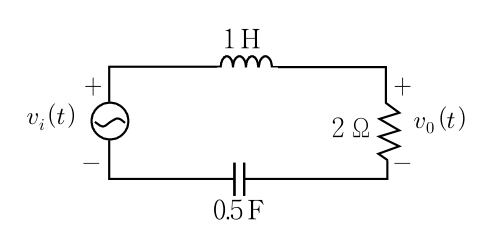

다음 회로에서 입력전압

v_{i} (t)

에 의한 저항에서의 출력전압

v_{o} (t)

의 전달함수

H (j w)

는?

회로이론

① $\frac{- j w}{2 - w ^{2} + j 2 w}$
② $\frac{- j 2 w}{2 - w ^{2} + j 2 w}$
③ $\frac{j w}{2 - w ^{2} + j 2 w}$
④ $\frac{j 2 w}{2 - w ^{2} + j 2 w}$

정답 보기

정답 ④ · 해설 보기

14.

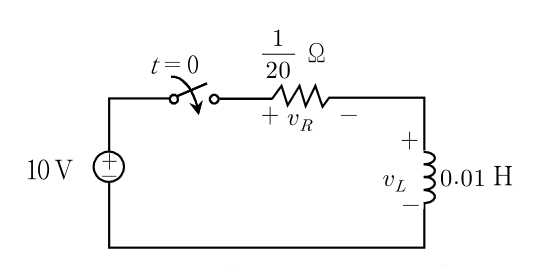

다음 회로에서 t ＝ 0일 때 스위치를 닫았을 경우

L, R

에 인가되는 전압

v_{L}

[V]와

v_{R}

[V]는?

회로이론

① $v_{L} = 10 (1 - e^{- 5 t}), v_{R} = 10 (1 - e^{- 5 t})$
② $v_{L} = 10 (1 - e^{- 5 t}), v_{R} = 10 e^{- 5 t}$
③ $v_{L} = 10 e^{- 5 t}, v_{R} = 10 (1 - e^{- 5 t})$
④ $v_{L} = 10 e^{- 5 t}, v_{R} = 10 e^{- 5 t}$

정답 보기

정답 ③ · 해설 보기

15.

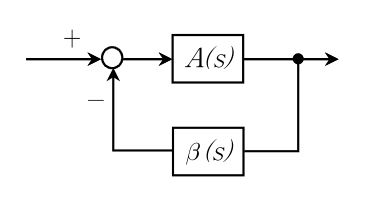

다음 궤환회로에서

A (s) β (s) = \frac{- k s}{s ^{2} + 3 s + 1}

일 경우 궤환회로가

안정하기 위한

k

값의 범위는?

회로이론

①항상 안정하다.
② $k$ ＜ 3
③3 ＜ $k$ ＜ 4
④ $k$ ＜ 4

정답 보기

정답 ② · 해설 보기

16.

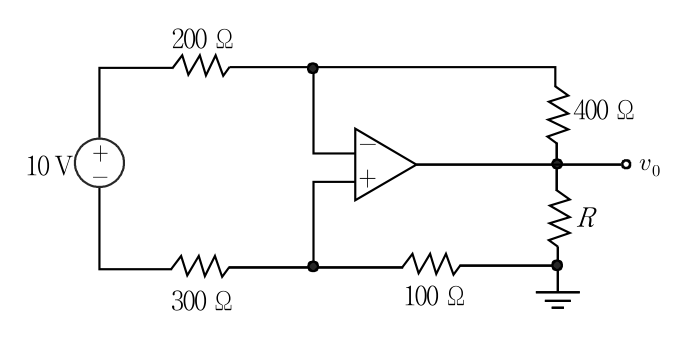

다음과 같이 저항과 연산증폭기가 연결된 회로에서 연산증폭기가 이상적이라고 가정할 때, 미지의 저항 R에 인가되는 전압

v_{o}

[V]는?

회로이론

①＋ 10
②＋ 20
③－ 10
④－ 20

정답 보기

정답 ③ · 해설 보기

17.

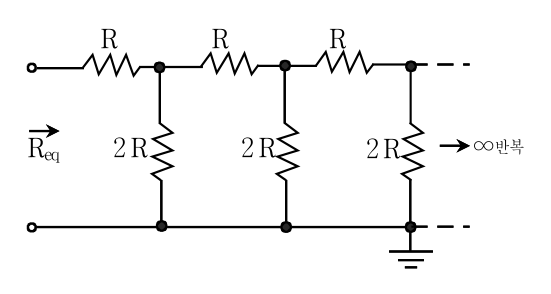

다음 회로에서 저항 R 및 2 R이 그림과 같은 형태로 무한히 반복되어 연결되어 있다. R_eq는 입력측에서 본 등가저항이고, R 및 R_eq는 양의 값을 가진다고 할때, 등가저항 R_eq 는?

회로이론

①1.5 R
②2 R
③2.5 R
④3 R

정답 보기

정답 ② · 해설 보기

18.

다음 회로에서 저장된 에너지가 0일때, 라플라스 변환을 통한 전달함수

V_{o} (s) / V_{i} (s)

는?

회로이론

① $\frac{V _{o} ( s )}{V _{i} ( s )} = \frac{9}{7 s ^{2} + 7 s + 9}$
② $\frac{V _{o} ( s )}{V _{i} ( s )} = \frac{7}{7 s ^{2} + 7 s + 9}$
③ $\frac{V _{o} ( s )}{V _{i} ( s )} = \frac{7}{9 s ^{2} + 9 s + 7}$
④ $\frac{V _{o} ( s )}{V _{i} ( s )} = \frac{9}{9 s ^{2} + 9 s + 7}$

정답 보기

정답 ③ · 해설 보기

19.

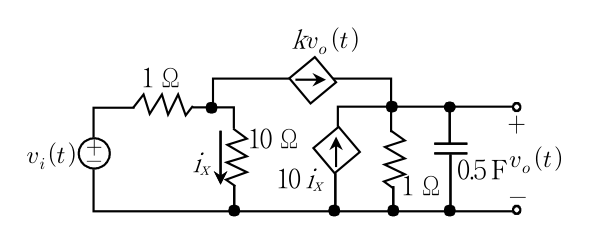

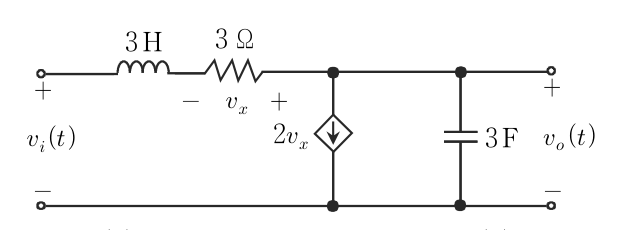

다음 회로에서 전달함수

\frac{V _{o} ( s )}{V _{i} ( s )}

가 안정하기 위한 k값의 최대

범위는? (단, k > 0 이다)

회로이론

①0 ＜ k ＜ 9
②0 ＜ k ＜ 11
③0 ＜ k ＜ 13
④0 ＜ k ＜ 15

정답 보기

정답 ② · 해설 보기

20.

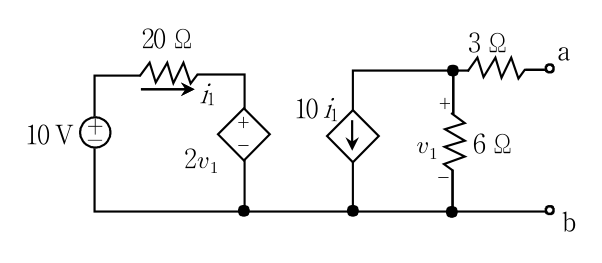

다음 회로의 a, b 단자에서 본 노턴 등가회로를 구할 때 테브닌 저항값(

R_{T H}

) [Ω]은?

회로이론

①1.8
②2.0
③3.6
④4.0

정답 보기

정답 ① · 해설 보기
