7급 국가직 회로이론 2010년 기출문제

시행 2010-07-24 · 책형 고 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2010 7급 국가직 전과목

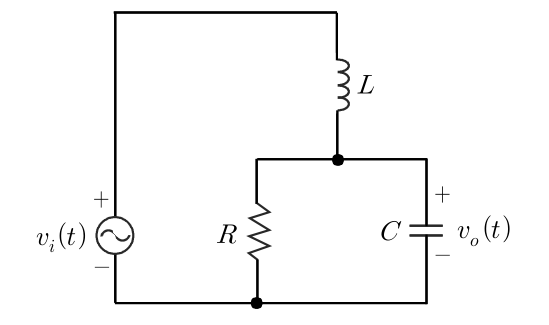

다음 회로의 전달함수를 라플라스 변환을 이용하여

H (s)

＝

\frac{V _{o} ( s )}{V _{i} ( s )}

＝

\frac{A}{s ^{2} + B s + C}

와 같이 구하였다.

A

B

C

값을 옳게 짝지어 놓은 것은?

A

B

C

회로이론

① $\frac{1}{L C}$ $\frac{1}{L C}$ $\frac{1}{R C}$
② $\frac{1}{R C}$ $\frac{1}{R C}$ $\frac{1}{L C}$
③ $\frac{1}{L C}$ $\frac{1}{R C}$ $\frac{1}{L C}$
④ $\frac{1}{R C}$ $\frac{1}{L C}$ $\frac{1}{L C}$

정답 보기

정답 ③ · 해설 보기

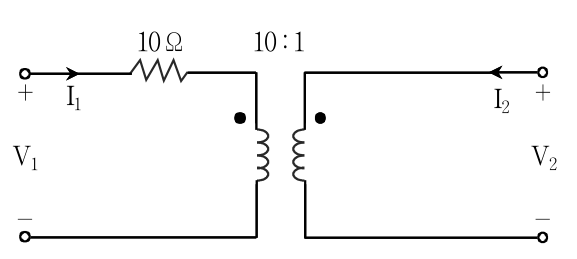

다음 중 2－포트 회로망의 전송 파라미터를 구한 것으로 옳은 것은? (단, 변압기는 이상적이다)

회로이론

정답 보기

정답 ① · 해설 보기

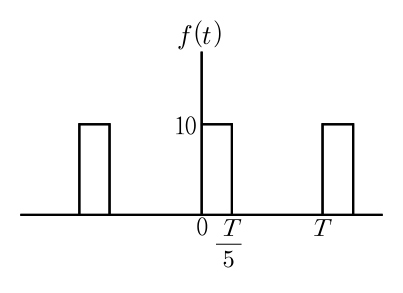

그림과 같은 주기 사각파의 푸리에 계수 중에서

a_{n}

값은?

(단,

ω_{0}

＝

\frac{2 π}{T}

이다)

회로이론

① $\frac{5}{nπ} sin \frac{2 nπ}{5}$
② $\frac{5}{nπ} sin \frac{nπ}{5}$
③ $\frac{10}{nπ} sin \frac{2 nπ}{5}$
④ $\frac{10}{nπ} sin \frac{nπ}{5}$

정답 보기

정답 ③ · 해설 보기

다음 식으로 주어진

V (s)

의 역라플라스 신호

v (t)

값은?

(단,

t

> 0이다)

$V (s)$ ＝ $\frac{2 s ^{2} + 4 s + 14}{s ^{3} + 3 s ^{2} + s + 3}$

회로이론

① $4 sin t + 2 e^{- 3 t}$
② $4 cos t + e^{- 3 t}$
③ $4 sin t + e^{- 3 t}$
④ $4 cos t + 2 e^{- 3 t}$

정답 보기

정답 ① · 해설 보기

어떤 무손실 전송선로의 인덕턴스가 0.25

[μ H / m]

이고 커패시턴스가 100

[pF / m]

일 때 부하저항 200

[

]

을 선로종단에 연결하였다면 부하에서의 반사계수는?

회로이론

①0.2
②0.4
③0.6
④0.8

정답 보기

정답 ③ · 해설 보기

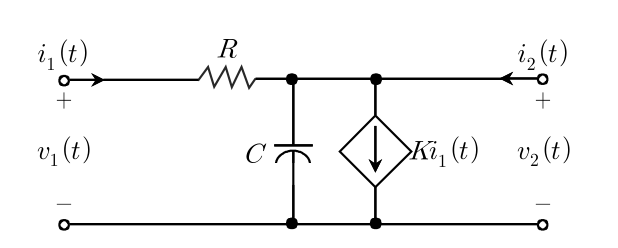

다음 회로에 대한 two port impedance matrix 표현으로 올바른 것은? (단,

s

＝

j w

이다)

회로이론

① $Z = (R + \frac{1}{s C} \frac{1}{s C} \frac{1 - K}{s C} \frac{1 - K}{s C})$
② $Z = (R + \frac{1}{s C} \frac{1 - K}{s C} \frac{1}{s C} R + \frac{1 - K}{s C})$
③ $Z = (R + \frac{1 - K}{s C} \frac{1}{s C} \frac{1 - K}{s C} \frac{1}{s C})$
④ $Z = (R + \frac{1 - K}{s C} \frac{1 - K}{s C} \frac{1}{s C} \frac{1}{s C})$

정답 보기

정답 ④ · 해설 보기

전달함수

H (s)

＝

\frac{s + 2}{s ^{2} + s + 2}

에 대해서

ω

＝ 2

[r a d / s]

일 때의 이득과 위상변이의 값은?

이득 위상변이

회로이론

①1 －90 °
②2 －90°
③1 90°
④2 90°

정답 보기

정답 ① · 해설 보기

회로망의 전달함수가 다음과 같을 때 극점으로 맞는 것은?

$H (s)$ ＝ $\frac{s + 5}{s ^{2} + 6 s + 10}$

회로이론

①3 ± $j$ 3
②3 ± $j$
③－3 ± $j$ 3
④－3 ± $j$

정답 보기

정답 ④ · 해설 보기

선형회로의 전달함수가

H (j w)

＝

\frac{1}{2 + j w}

일 때, 입력전압

v_{i} (t)

가

e^{- t} u (t)

라고 하면 출력전압

v_{o} (t)

는?

회로이론

① $e^{- t} u (t)$
② $e^{- 2 t} u (t)$
③ $(e^{- t} - e^{- 2 t}) u (t)$
④ $(e^{- 2 t} - e^{- 3 t}) u (t)$

정답 보기

정답 ③ · 해설 보기

10.

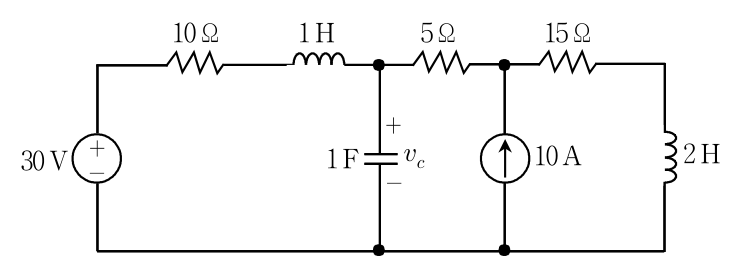

다음 회로에서 커패시터 전압

(v_{c})

의 직류정상상태 응답값[V]은?

회로이론

①20
②70
③130
④170

정답 보기

정답 ② · 해설 보기

11.

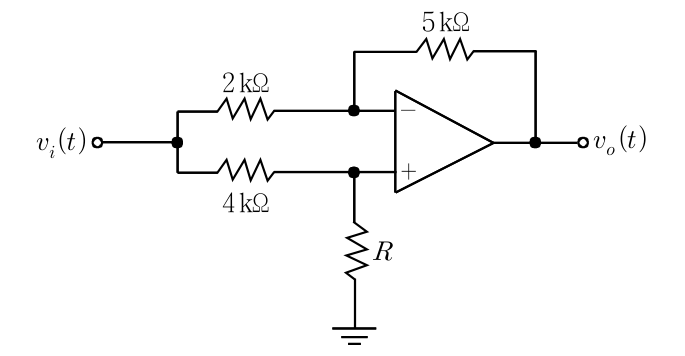

다음 회로에서 입력전압

v_{i} (t)

에 관계없이 출력전압

v_{o} (t)

가 0

[V]

이기 위한 저항

R

[

kΩ

]

은? (단, 연산증폭기는 이상적이다)

회로이론

①1
②2
③5
④10

정답 보기

정답 ④ · 해설 보기

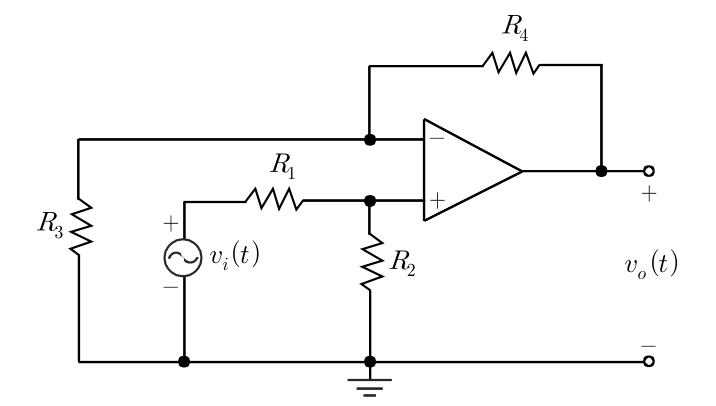

12.

다음과 같은 연산증폭기와 저항이 연결된 회로에서 입력전압을

v_{i} (t)

, 출력전압을

v_{o} (t)

라 할 때

\frac{v _{o} ( t )}{v _{i} ( t )}

는?

(단,

R_{1}

＝

R_{3}

R_{2}

＝

R_{4}

이고, 연산증폭기는 이상적이다)

회로이론

① $\frac{R _{2}}{R _{1}}$
② $\frac{R _{1}}{R _{2}}$
③ $\frac{R _{1}}{R _{1} + R _{2}}$
④ $\frac{R _{2}}{R _{1} + R _{2}}$

정답 보기

정답 ① · 해설 보기

13.

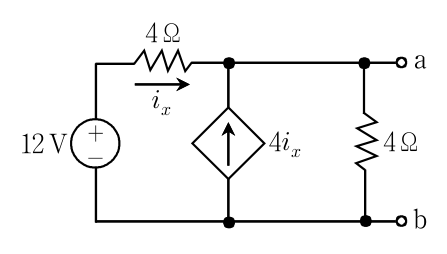

다음 회로의 단자 a－b 좌측을 노턴 등가회로로 대치할 때 노턴 등가전류원(

I_{N}

[m A]

)과 노턴 등가저항(

R_{N}

[

kΩ

]

)값은?

I_{N}

R_{N}

회로이론

①0.5 $\frac{2}{3}$
②1.5 $\frac{2}{3}$
③0.5 2
④1.5 2

정답 보기

정답 ② · 해설 보기

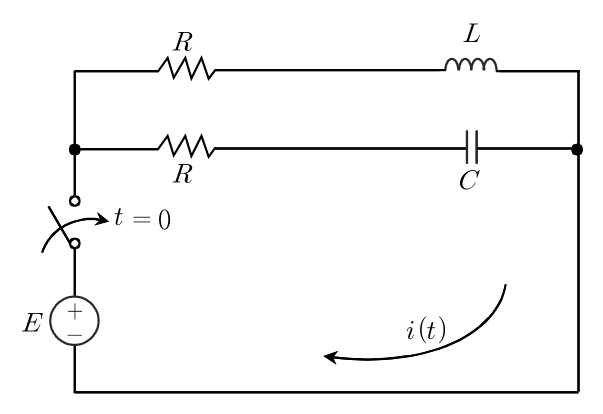

14.

다음 그림과 같은 소자들이 연결된 회로에서

t

< 0에서 정상상태에 도달한 후, 스위치를

t

＝ 0에서 닫을 때 전류

i (t)

가 일정한 값을 갖도록 하는

C

[μ F]

값은? (단,

L

＝ 10

[mH]

R

＝ 10

[

]

이다)

회로이론

①10
②100
③20
④200

정답 보기

정답 ② · 해설 보기

15.

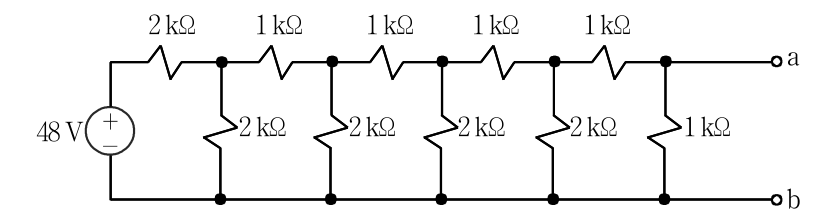

다음 회로의 단자 a－b 좌측을 테브난 등가회로로 대치할 때 테브난 등가저항(

R_{T H}

[

]

)은?

회로이론

① $\frac{5}{3}$
② $\frac{3}{2}$
③ $\frac{3}{5}$
④ $\frac{2}{3}$

정답 보기

정답 ④ · 해설 보기

16.

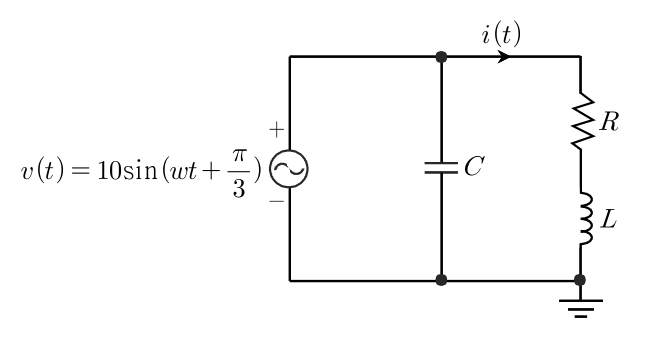

다음 회로에서 입력전압을

v (t)

, 출력전류를

i (t)

로 두었을 때, 출력전류를 페이저도(phasor diagram)로 나타낸 것으로 옳은 것은?

(단,

ω

＝ 10⁶

[r a d / s]

R

＝ 10

[Ω]

L

＝ 10

[μ H]

C

＝ 0.1

[μ F]

이다)

회로이론

정답 보기

정답 ② · 해설 보기

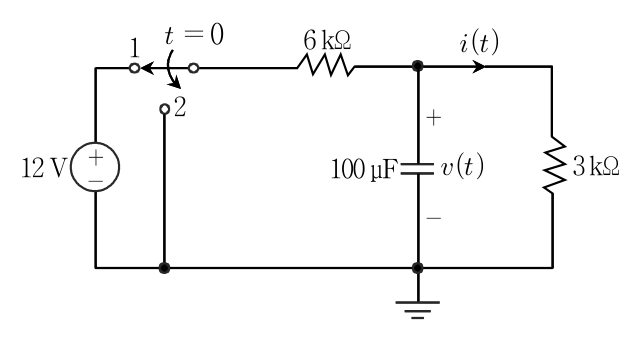

17.

다음 회로에서 스위치가

t

< 0일 때 ‘1’의 위치에서 정상상태에 도달한 후,

t

＝ 0에서 스위치가 ‘2’의 위치로 이동한다.

t

> 0일 때의

i (t)

[m A]

는?

회로이론

① $\frac{3}{4} e^{- 5 t}$
② $\frac{3}{4} e^{5 t}$
③ $\frac{4}{3} e^{- 5 t}$
④ $\frac{4}{3} e^{5 t}$

정답 보기

정답 ③ · 해설 보기

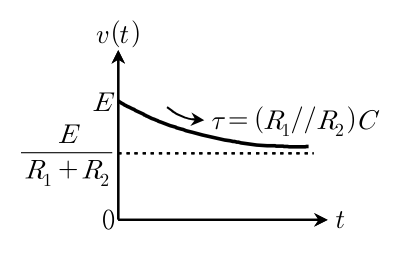

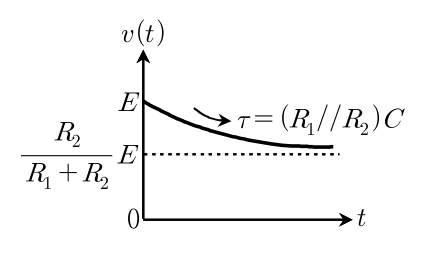

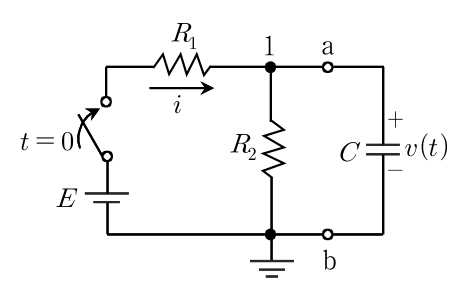

18.

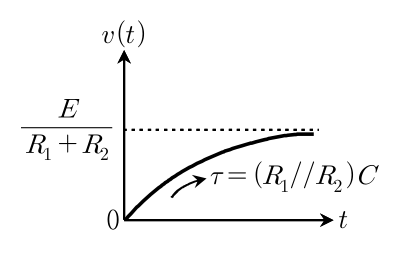

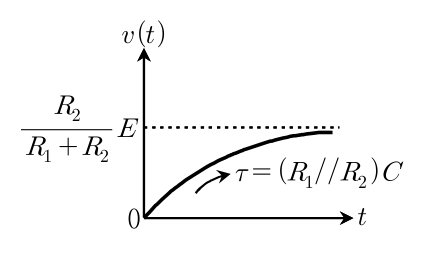

다음 회로에서

t

< 0에서 정상상태에 도달한 후,

t

＝ 0일 때 스위치를 닫으면서 전압

E

[V]

를 인가할 경우 a－b 양단에 걸리는 전압

v (t)

의 시간에 대한 변화가 옳은 것은?

회로이론

정답 보기

정답 ① · 해설 보기

19.

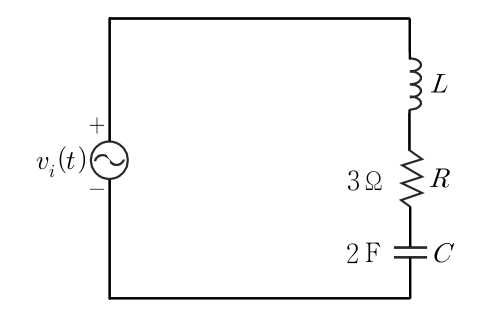

다음 회로의 역률(power factor) 크기를 1로 만들기 위한

L

[H]

은?

(단,

ω

＝ 2

[r a d / s]

라고 가정한다)

회로이론

① $2$
② $\frac{1}{2}$
③ $\frac{1}{4}$
④ $\frac{1}{8}$

정답 보기

정답 ④ · 해설 보기

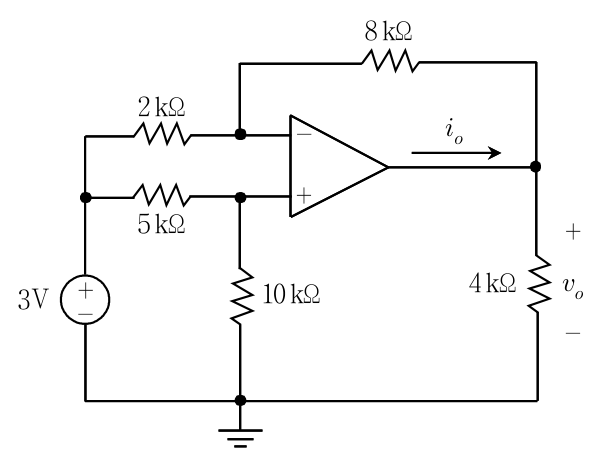

20.

다음과 같이 이상적인 연산증폭기를 포함한 회로에서의 전압

v_{o}

[V]

과 전류

i_{o}

[m A]

는?

v_{o}

i_{o}

회로이론

①－2 －1
②＋2 ＋1
③－2 ＋1
④＋2 －1

정답 보기

정답 ① · 해설 보기
