7급 국가직 회로이론 2011년 기출문제

시행 2011-07-23 · 책형 우 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2011 7급 국가직 전과목

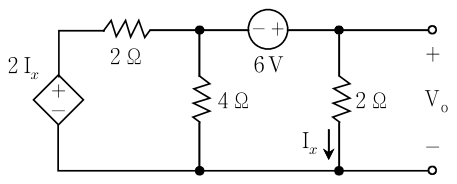

다음 회로에서 출력전압

V_{o}

[V]는?

회로이론

①4
②5
③6
④7

정답 보기

정답 ③ · 해설 보기

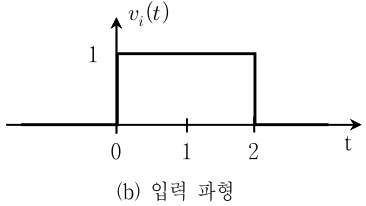

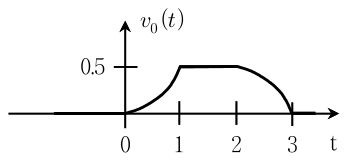

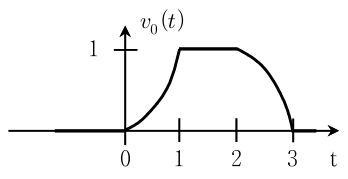

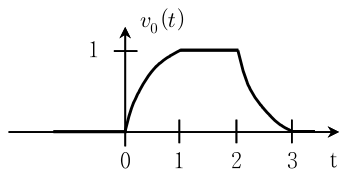

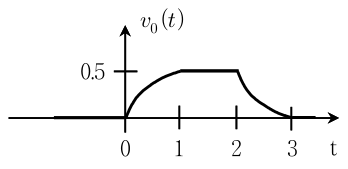

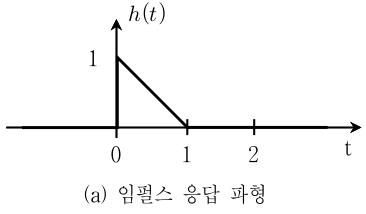

임펄스응답이 그림 (a)와 같은 선형 시불변 회로에 그림 (b)와 같은 입력

v_{i} (t)

를 가했을 때, 출력

v_{0} (t)

의 파형은?

회로이론

정답 보기

정답 ③ · 해설 보기

회로의 전달함수가

H (s) = \frac{2}{s + 4}

이고 입력이

x (t) = 2 u (t) - δ (t)

일 때, 출력

y (t)

는?

회로이론

① $u (t) - 3 e^{- 4 t} u (t)$
② $u (t) + 3 e^{- 4 t} u (t)$
③ $3 u (t) - 3 e^{- 4 t} u (t)$
④ $3 u (t) + 3 e^{- 4 t} u (t)$

정답 보기

정답 ① · 해설 보기

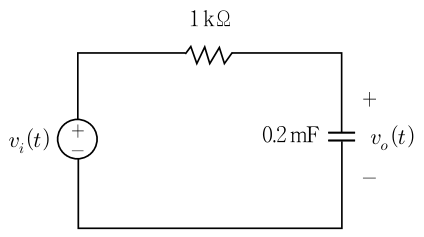

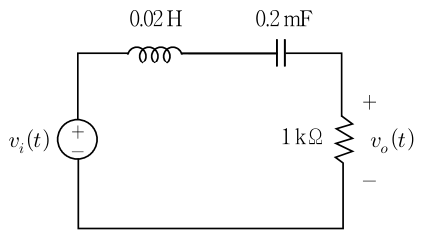

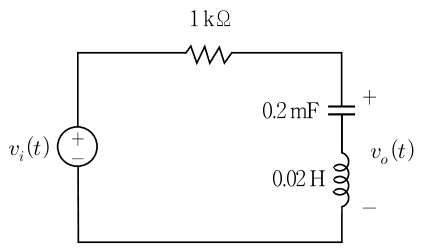

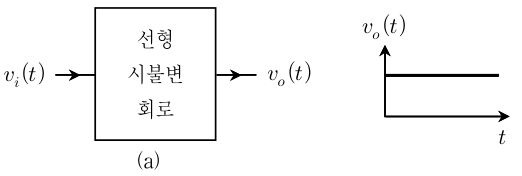

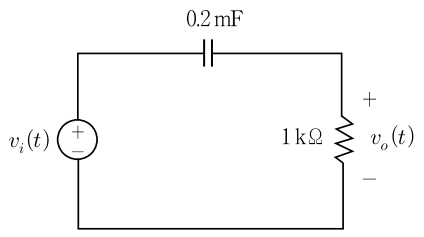

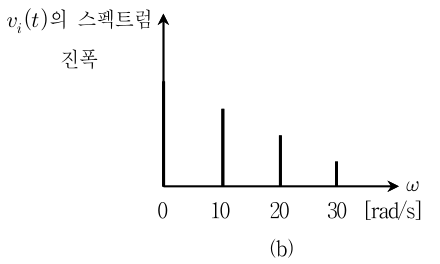

그림 (a)와 같이 미지의 선형 시불변 회로에, 그림(b)와 같은 주파수 스펙트럼을 갖는 입력전압

v_{i} (t)

를 인가했을 때 직류인 출력전압

v_{o} (t)

를 얻었다면, 미지의 선형회로로 가장 적합한 것은?

회로이론

정답 보기

정답 ③ · 해설 보기

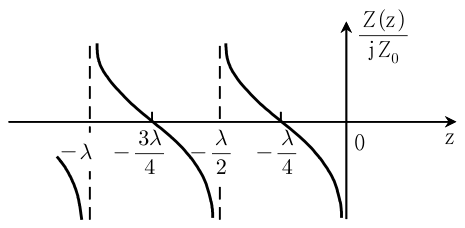

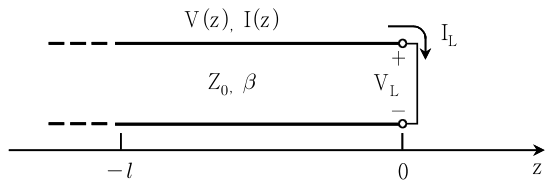

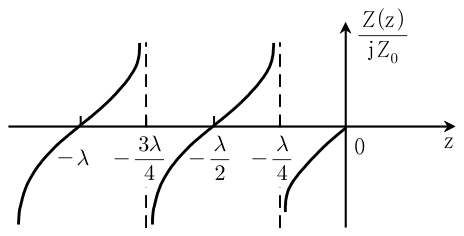

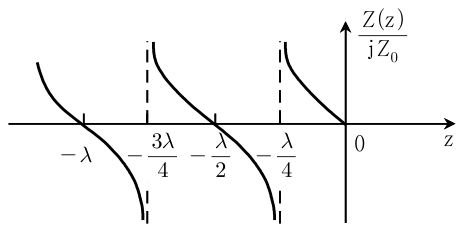

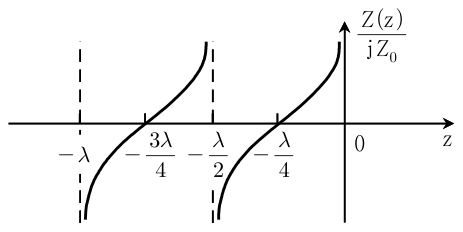

다음은 단락회로로 종단된 무손실 전송선로이고, 전송 전압

V (z)

와 전류

I (z)

에 대한 식이 아래에 주어져 있다.

Z_{0}

β

Γ

는 각각 전송선로의 특성 임피던스, 위상정수, 반사계수를 의미한다. 이 전송선로의 임피던스

Z (z)

에 관한 식

\frac{Z ( z )}{j Z _{0}}

를 옳게 도시한 것은?

$V (z) = V_{0}^{+} [e^{- j β z} + Γ e^{j β z}]$ , $I (z) = \frac{V _{0}^{+}}{Z _{0}} [e^{- j β z} - Γ e^{j β z}]$

회로이론

정답 보기

정답 ① · 해설 보기

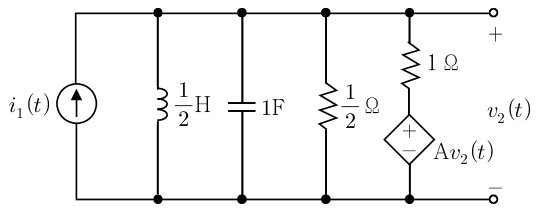

다음 회로에서 전달함수

\frac{V _{2} ( s )}{I _{1} ( s )}

을 안정하게 하는 실수 A값의 최대 범위는?

회로이론

①A < 3
②A > 3
③A < 4
④A > 4

정답 보기

정답 ① · 해설 보기

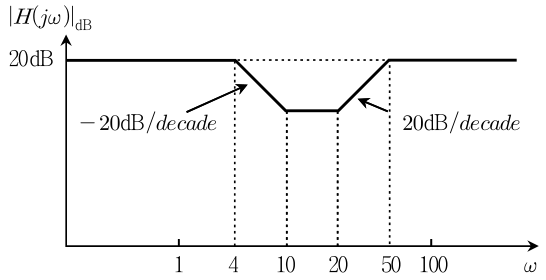

다음 그림은 어떤 선형 시불변 시스템의 전달함수

H (s)

에 대한 보드선도(Bode plot)이다.

H (s)

의 표현으로 옳은 것은?

(단,

∣ H (j ω) ∣_{dB} = 20 log ∣ H (j ω) ∣

)

회로이론

① $\frac{10 ( s + 4 ) ( s + 50 )}{( s + 10 ) ( s + 20 )}$
② $\frac{10 ( s + 10 ) ( s + 20 )}{( s + 4 ) ( s + 50 )}$
③ $\frac{20 ( s + 4 ) ( s + 50 )}{( s + 10 ) ( s + 20 )}$
④ $\frac{20 ( s + 10 ) ( s + 20 )}{( s + 4 ) ( s + 50 )}$

정답 보기

정답 ② · 해설 보기

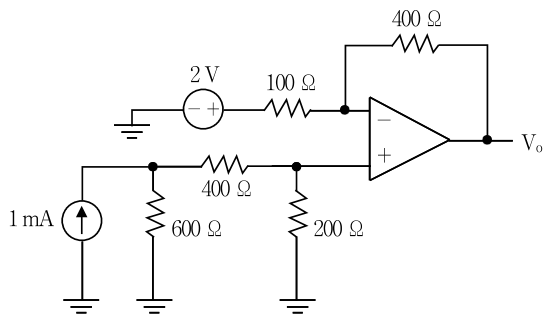

다음 회로에서 연산증폭기의 특성이 이상적이라고 할 때,

V_{o}

[V]는?

회로이론

①－7.5
②－7.0
③7.0
④7.5

정답 보기

정답 ① · 해설 보기

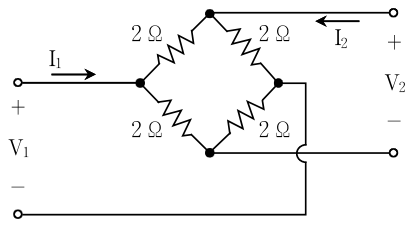

다음 회로에 대한 h-파라미터를 옳게 표현한 것은?

회로이론

① $[0.5 - 1 - 1 2]$
② $[0.5 0 02]$
③ $[2 - 1 - 1 0.5]$
④ $[20 0 0.5]$

정답 보기

정답 ④ · 해설 보기

10.

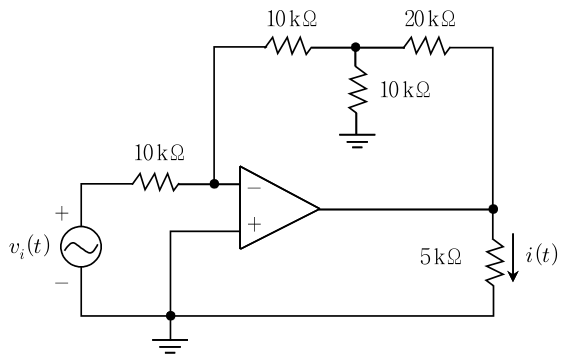

다음 이상적인 연산증폭기 회로의 입력이

v_{i} (t) = 2 cos 2 t

[V]일 때, 출력에 흐르는 전류

i (t)

[mA]는?

회로이론

① $2 cos 2 t$
② $0.4 cos 2 t$
③ $- 2 cos 2 t$
④ $- 0.4 cos 2 t$

정답 보기

정답 ③ · 해설 보기

11.

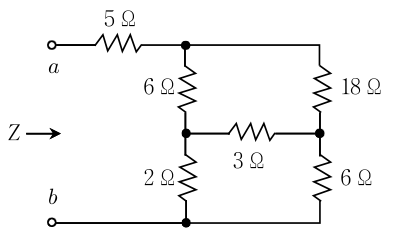

다음 회로의

a

b

단자에서 본 임피던스 Z[Ω]는?

회로이론

①10
②11
③12
④13

정답 보기

정답 ② · 해설 보기

12.

각주파수

ω

와 선로정수

L

C

를 갖는 무손실 전송선로에 부하 임피던스

Z_{L}

을 연결하였다. 반사계수는

Γ

, 특성 임피던스는

Z_{o}

일 때, 다음 관계식 중 옳지 않은 것은?

회로이론

①전파정수 $γ = j ω L C$
②정재파비 $S = \frac{1 + ∣Γ ∣}{1 - ∣Γ ∣}$
③투과계수 $T = \frac{2 Z _{o}}{Z _{L} + Z _{o}}$
④파장 $λ = \frac{1}{f L C}$

정답 보기

정답 ③ · 해설 보기

13.

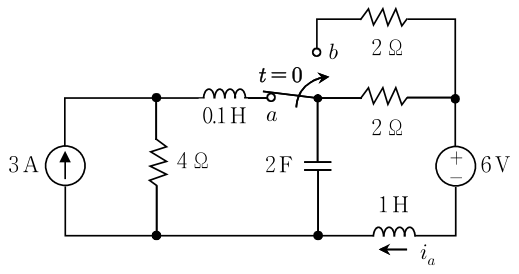

다음 회로에서 스위치가 오랜 시간

a

단자에 연결되었다가

t = 0

인 순간에

b

단자로 전환되었을 때,

t > 0

에서 전류

i_{a}

의 라플라스 변환식은?

회로이론

① $\frac{2 ( s + 1 )}{2 s ^{2} + 2 s + 1}$
② $\frac{2 ( s + 2 )}{2 s ^{2} + 2 s + 1}$
③ $\frac{2 s ( s + 1 )}{2 s ^{2} + 2 s + 1}$
④ $\frac{2 s ( s + 2 )}{2 s ^{2} + 2 s + 1}$

정답 보기

정답 ② · 해설 보기

14.

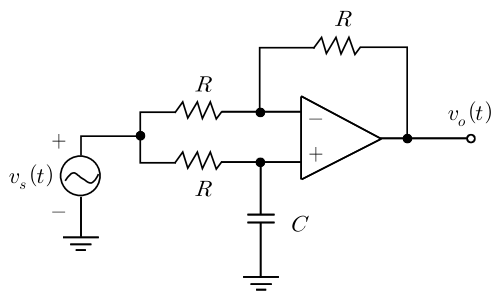

다음 이상적인 연산증폭기 회로에 대한 전달함수

H (s) =

\frac{V _{o} ( s )}{V _{s} ( s )}

의 크기와 위상을 옳게 구한 것은?

회로이론

① $∣ H (j ω) ∣ = 1, θ = - 2 tan^{- 1} (ω C R)$
② $∣ H (j ω) ∣ = 1, θ = - tan^{- 1} (ω C R)$
③ $∣ H (j ω) ∣ = \frac{1}{2}, θ = - 2 tan^{- 1} (ω C R)$
④ $∣ H (j ω) ∣ = \frac{1}{2}, θ = - tan^{- 1} (ω C R)$

정답 보기

정답 ① · 해설 보기

15.

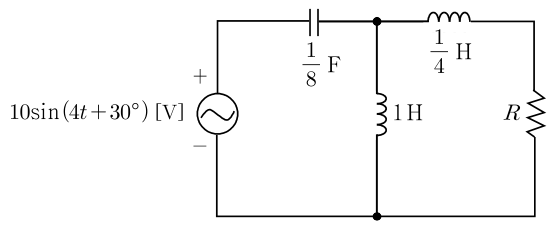

다음 회로가 정상상태에 있을 때, 저항

R

에 흐르는 정현파 전류의 피크(peak) 값이 4 [A]가 되도록 하는

R

[Ω]은?

회로이론

①3
②4
③5
④6

정답 보기

정답 ② · 해설 보기

16.

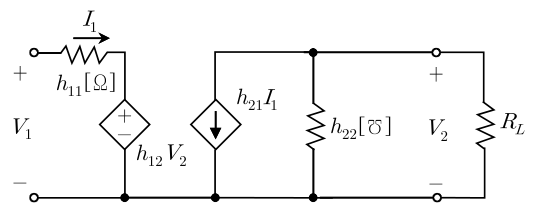

다음 회로에서 입력 임피던스

Z_{i} = \frac{V _{1}}{I _{1}}

의 표현으로 옳은 것은?

회로이론

① $h_{11} - \frac{h _{12} h _{21} R _{L}}{1 + h _{22} R _{L}}$
② $h_{11} + \frac{h _{12} h _{21} R _{L}}{1 + h _{22} R _{L}}$
③ $h_{11} - \frac{h _{12} h _{21} R _{L}}{1 - h _{22} R _{L}}$
④ $h_{11} + \frac{h _{12} h _{21} R _{L}}{1 - h _{22} R _{L}}$

정답 보기

정답 ① · 해설 보기

17.

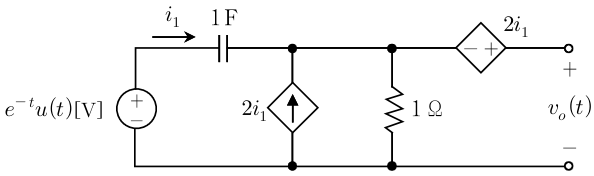

다음 회로에서

t > 0

일 때, 전압

v_{o} (t)

[V]는?

회로이론

① $\frac{5}{6} e^{- t} + \frac{5}{2} e^{- \frac{t}{3}}$
② $\frac{5}{6} e^{- t} - \frac{5}{2} e^{- \frac{t}{3}}$
③ $\frac{5}{2} e^{- t} + \frac{5}{6} e^{- \frac{t}{3}}$
④ $\frac{5}{2} e^{- t} - \frac{5}{6} e^{- \frac{t}{3}}$

정답 보기

정답 ④ · 해설 보기

18.

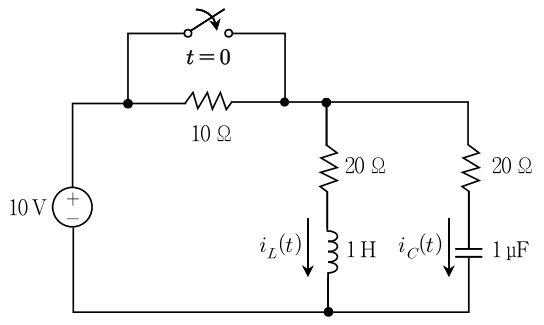

다음 회로에서 스위치가 열린 상태에서 정상상태에 도달한 후

t = 0

일 때 스위치가 닫혔다. 이때

i_{L} (0^{+}) + i_{C} (0^{+}) + i_{L} (\infty) + i_{C} (\infty)

[A]의 값은?

회로이론

①0.5
②1
③1.5
④2

정답 보기

정답 ② · 해설 보기

19.

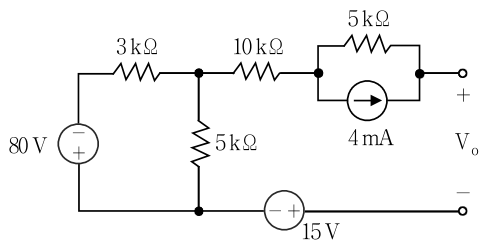

다음 회로에서 전압

V_{o}

[V]는?

회로이론

①－30
②－45
③30
④45

정답 보기

정답 ② · 해설 보기

20.

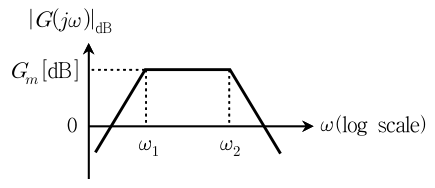

다음은 대역통과필터의 전달함수

G (s)

와 주파수응답 그래프이다. 중간대역 이득이

G_{m} [dB]

이고 차단주파수가

ω_{1} ≪ ω_{2}

일 때, 옳은 설계조건식은?

$G (s) = \frac{R _{2} C _{1} s}{( 1 + R _{1} C _{1} s ) ( 1 + R _{2} C _{2} s )}$

회로이론

① $R_{1} C_{1} ω_{1} = 1$ , $R_{2} C_{2} ω_{2} = 1$ , $20 lo g \frac{R _{1}}{R _{2}} = G_{m}$
② $R_{1} C_{1} ω_{1} = 1$ , $R_{2} C_{2} ω_{2} = 1$ , $20 lo g \frac{R _{2}}{R _{1}} = G_{m}$
③ $R_{2} C_{2} ω_{1} = 1$ , $R_{1} C_{1} ω_{2} = 1$ , $20 lo g \frac{R _{1}}{R _{2}} = G_{m}$
④ $R_{2} C_{2} ω_{1} = 1$ , $R_{1} C_{1} ω_{2} = 1$ , $20 lo g \frac{R _{2}}{R _{1}} = G_{m}$

정답 보기

정답 ② · 해설 보기
