7급 국가직 회로이론 2012년 기출문제

시행 2012-07-28 · 책형 인 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2012 7급 국가직 전과목

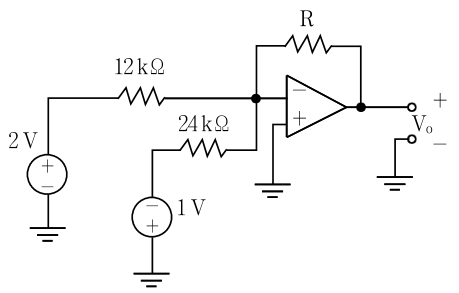

다음 회로에서 연산증폭기가 이상적이라고 가정할 때, V_o가 －6 [V]가 되기 위한 R [kΩ]은?

회로이론

①12
②24
③36
④48

정답 보기

정답 ④ · 해설 보기

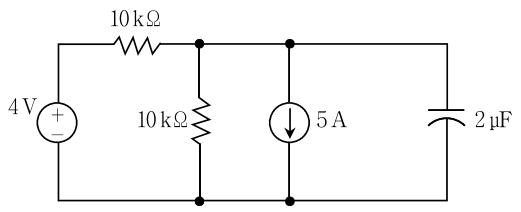

다음 회로에 대한 시상수(time constant) τ [msec]는?

회로이론

①5
②10
③20
④40

정답 보기

정답 ② · 해설 보기

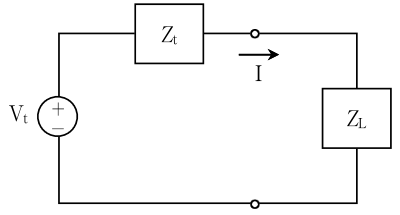

다음 회로에서 부하(Z_L)에서 소비되는 최대 전력[W]은?
(단, V_t＝ 100 [V_rms], Z_t ＝ 10 ＋ j10 [Ω]이다)

회로이론

①75
②100
③125
④250

정답 보기

정답 ④ · 해설 보기

회로의 전달함수가 다음과 같을 때, 보드 선도의 크기로 가장 적절한 것은? (단,

∣ H (j ω) ∣_{d B} = 20 lo g_{10} ∣ H (j ω) ∣

)

$H (s) = \frac{1 0 ^{4} ( s + 1 )}{( s + 10 ) ( s + 100 )}$

회로이론

정답 보기

정답 ① · 해설 보기

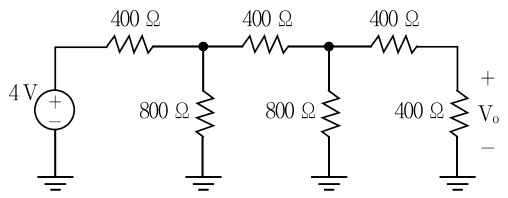

다음 회로에서 V_o [V]는?

회로이론

①0.5
②1.0
③1.5
④2.0

정답 보기

정답 ① · 해설 보기

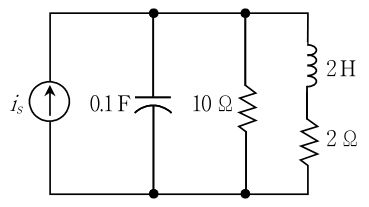

다음 회로에서 공진 각주파수 ω [rad/s]는?

회로이론

①2
②4
③10
④20

정답 보기

정답 ① · 해설 보기

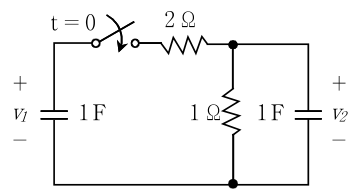

다음 회로에서 스위치가 닫히기 전 v₁(0) ＝ 1 [V], v₂(0) ＝ 0 [V]이다. 스위치가 닫혔을 때 v₂ 응답의 라플라스 변환은?

회로이론

① $\frac{1}{2s + 1}$
② $\frac{1}{1.5 s + 1}$
③ $\frac{1}{2 s ^{2} + 4s + 1}$
④ $\frac{1}{2 s ^{2} + 8s + 1}$

정답 보기

정답 ③ · 해설 보기

어떤 회로의 단자 전압이 v(t) ＝ 100sinw_ot ＋ 40sin2w_ot ＋ 30sin(3w_ot ＋ 90°)이고 전압강하 방향으로 흐르는 전류가 i(t) ＝ 10sin(w_ot － 60°) ＋ 2sin(3w_ot ＋ 30°)일 때 평균전력[W]은?

회로이론

①250
②265
③500
④530

정답 보기

정답 ② · 해설 보기

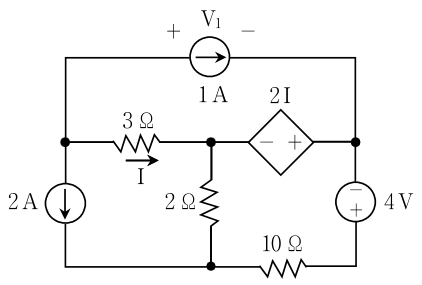

다음 회로에서 V₁ [V]은?

회로이론

①1
②－1
③－2
④－3

정답 보기

정답 ④ · 해설 보기

10.

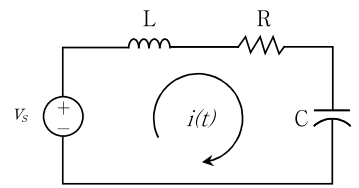

다음 RLC 직렬회로에서 R ＝ 1 [Ω], C ＝ 1 [F], L ＝ 0.5 [H]이고, v_s ＝ tu(t) [V]로 주어졌을 때 회로에 흐르는 전류는? (단, 전류의 초기값은 0 [A]라고 가정한다)

회로이론

① $I (s) = \frac{1}{s ^{2} + 2s + 2}$
② $I (s) = \frac{2}{s ^{2} + 2s + 2}$
③ $I (s) = \frac{1}{s ( s ^{2} + 2s + 2 )}$
④ $I (s) = \frac{2}{s ( s ^{2} + 2s + 2 )}$

정답 보기

정답 ④ · 해설 보기

11.

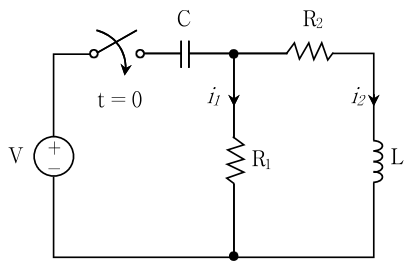

다음 회로에서 t ＝ 0일 때 스위치를 닫을 경우 i₁(0＋) ＋ i₂(0＋) 값은? (단, t < 0에서 L 및 C의 초기값은 모두 0이다)

회로이론

① $\frac{V}{R _{1}}$
② $\frac{V}{R _{2}}$
③0
④ $- \frac{V}{R _{2}}$

정답 보기

정답 ① · 해설 보기

12.

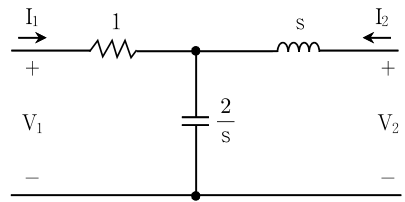

다음 2－포트 회로망의 z－파라미터에서 z₁₁은?

회로이론

①1
② $1 + \frac{2}{s}$
③ $\frac{2}{s}$
④ $s + \frac{2}{s}$

정답 보기

정답 ② · 해설 보기

13.

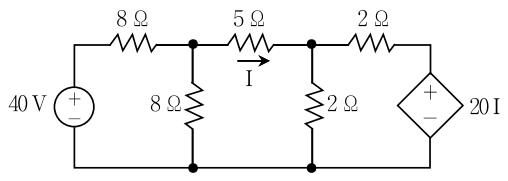

다음 회로의 저항 5 [Ω]에서 소모되는 전력 [W]은?

회로이론

①1
②5
③10
④15

정답 보기

정답 ② · 해설 보기

14.

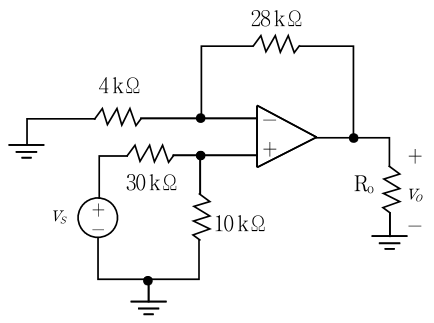

다음 이상적인 연산증폭기 회로에서 증폭기의 종류 및 출력전압 v_o [V]는?

회로이론

①반전증폭기, 4 v_s
②비반전증폭기, 4 v_s
③반전증폭기, 2 v_s
④비반전증폭기, 2 v_s

정답 보기

정답 ④ · 해설 보기

15.

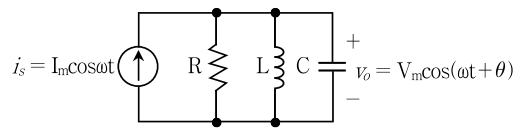

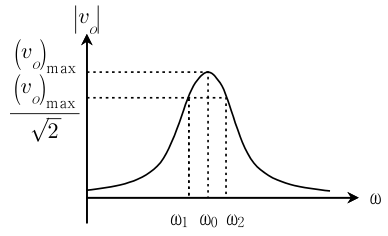

다음은 병렬공진회로와 주파수응답을 나타낸다. 이에 대한 설명으로 옳지 않은 것은?

회로이론

①공진 각주파수 ω₀는 어드미턴스의 실수부와 허수부가 같을 때 발생한다.
②공진회로의 양호도(quality factor) Q는 대역폭 $β$ ＝ ω₂ － ω₁에 대한 ω₀의 비로 정의된다.
③저주파영역에서는 인덕터의 임피던스가 작고, 고주파영역에서는 커패시터의 임피던스가 작으므로 두 영역에서 출력전압의 크기가 작아진다.
④대역폭은 저항 R에서 소모되는 전력이 최대 소모전력의 반 이상인 주파수 영역을 의미한다.

정답 보기

정답 ① · 해설 보기

16.

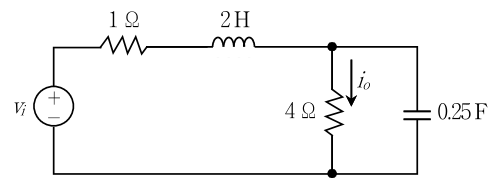

다음 회로에서 v_i에 대한 i_o의 전달함수 H(s)는?

회로이론

① $\frac{1}{2 s ^{2} + 3s + 5}$
② $\frac{4}{2 s ^{2} + 3s + 5}$
③ $\frac{4}{s ^{2} + s + 1}$
④ $\frac{1}{s ^{2} + s + 1}$

정답 보기

정답 ① · 해설 보기

17.

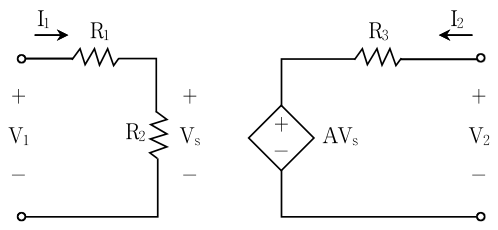

다음 2－포트 회로망의 h-parameter는?

회로이론

① $[V_{1} I_{2}] = [R_{1} + R_{2} - A \frac{R _{2}}{R _{3}} 0 \frac{1}{R _{3}}] [I_{1} V_{2}]$
② $[V_{1} I_{2}] = [R_{1} + R_{2} 0 0 \frac{1}{R _{3}}] [I_{1} V_{2}]$
③ $[V_{1} I_{2}] = [R_{1} + R_{2} - A \frac{R _{2}}{R _{3}} 0 R_{3}] [I_{1} V_{2}]$
④ $[V_{1} I_{2}] = [R_{1} + R_{2} 0 A R_{3}] [I_{1} V_{2}]$

정답 보기

정답 ① · 해설 보기

18.

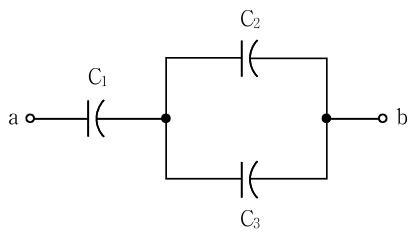

커패시터 C₁ ＝ 20 [mF]이며, 내전압은 50 [V]이다. C₂ ＝ 10 [mF], C₃ ＝ 6 [mF]이며, 이 두 커패시터의 내전압은 80 [V]이다. 단자 ab 사이에 가할 수 있는 최대 전압 [V]은?

회로이론

①50
②80
③112.5
④134.6

정답 보기

정답 ③ · 해설 보기

19.

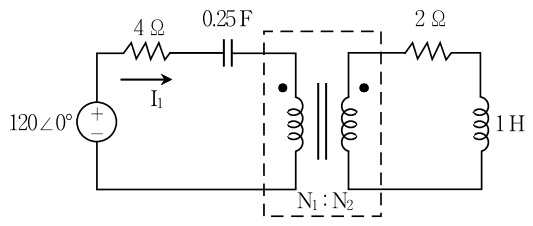

다음 회로에서 변압기는 이상적이고 각주파수

ω

＝ 1이며 N₁ : N₂＝ 2 : 1인 경우, I₁ [A]은?

회로이론

①5∠－90°
②5∠0°
③10∠0°
④10∠－90°

정답 보기

정답 ③ · 해설 보기

20.

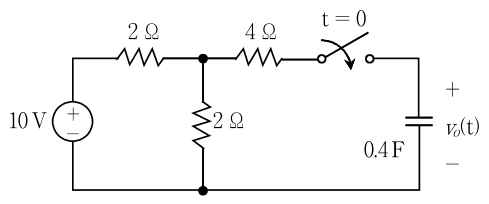

다음 회로에서 t ＝ 0일 때 스위치를 닫을 경우, v_o(t) [V]는? (단, v_o(0－) ＝ 2 [V])

회로이론

①2e^－2^t
②5 － 3e^－2^t
③2e^－0.5^t
④5 － 3e^－0.5^t

정답 보기

정답 ④ · 해설 보기
