7급 국가직 회로이론 2016년 기출문제

시행 2016-08-27 · 책형 2 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2016 7급 국가직 전과목

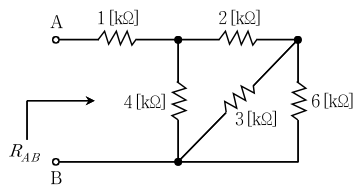

다음 회로에서 합성 저항

R_{A B}

[kΩ]의값은?

회로이론

①1
②2
③3
④4

정답 보기

정답 ③ · 해설 보기

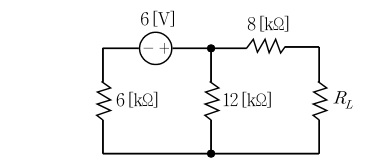

다음 회로에서

R_{L}

에 최대 전력을 전달하기 위한

R_{L}

의 값 [kΩ]과 그 때

R_{L}

에 전달되는 최대 전력

P_{L}

[mW]은?

R_{L}

[kΩ]

P_{L}

[mW]

회로이론

① $6$ $\frac{2}{3}$
② $12$ $\frac{1}{3}$
③ $12$ $\frac{2}{3}$
④ $6$ $\frac{1}{3}$

정답 보기

정답 ② · 해설 보기

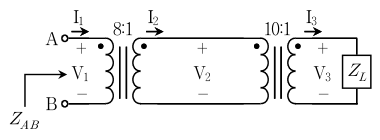

다음 회로에서

Z_{A B}

를

Z_{L}

을 이용하여 표현한 것으로 옳은 것은? (단, 변압기는 이상적이다)

회로이론

① $Z_{A B} = 64 Z_{L}$
② $Z_{A B} = 80 Z_{L}$
③ $Z_{A B} = 800 Z_{L}$
④ $Z_{A B} = 6400 Z_{L}$

정답 보기

정답 ④ · 해설 보기

회로망의 전달함수가

H (s) = \frac{s}{s ^{2} + 2 s + 5}

일 때, 극점을 극－영점 선도(pole-zero diagram)에 나타낸 것으로 옳은 것은? (단, 극－영점 선도에서 극점은 x로 표현된다)

회로이론

정답 보기

정답 ③ · 해설 보기

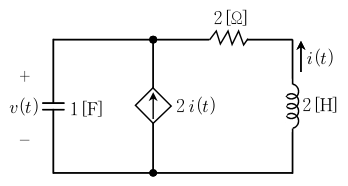

다음 회로에서

v (0^{+}) = 4

[V]이고

i (0^{+}) = 2

[A]일 때,

\frac{d v ( t )}{d t} ∣_{t = 0^{+}}

[V/s]와

\frac{d i ( t )}{d t}_{t = 0^{+}}

[A/s]는? (단,

t = 0^{+}

는

t = 0

의 직후 시간을 의미한다)

\frac{d v ( t )}{d t} ∣_{t = 0^{+}}

\frac{d i ( t )}{d t}_{t = 0^{+}}

회로이론

①1 4
②6 4
③1 －4
④6 －4

정답 보기

정답 ④ · 해설 보기

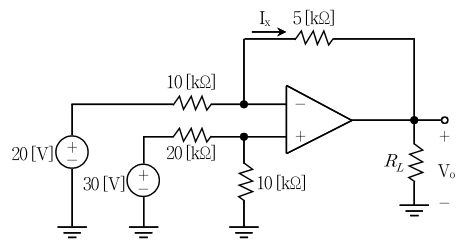

다음 이상적인 연산증폭기 회로에서 V_o [V]와 I_x [mA]의 값은?

V_o [V] I_x [mA]

회로이론

①10 2
②10 1
③5 1
④5 2

정답 보기

정답 ③ · 해설 보기

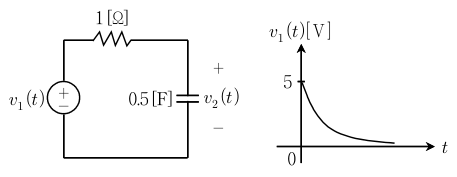

다음 회로의 입력전압

v_{1} (t) = 5 e^{- t} u (t)

[V]가 인가될 때,

t > 0

에서

v_{2} (t)

[V]는? (단,

v_{2} (0^{-}) = 0

[V]이고,

u (t)

는 단위 계단 함수이다)

회로이론

① $5 (e^{- t} - e^{- 2 t})$
② $10 (e^{- t} - e^{- 2 t})$
③ $5 (e^{- t} + e^{- 2 t})$
④ $10 (e^{- t} + e^{- 2 t})$

정답 보기

정답 ② · 해설 보기

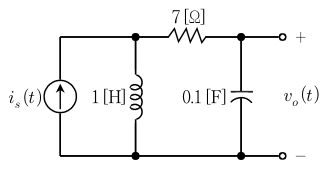

다음 회로에서 전류

i_{s} (t) = 6 u (t)

[mA]일 때,

v_{o} (t)

[mV]는? (단,

u (t)

는 단위 계단 함수이다)

회로이론

① $20 (e^{- 2 t} - e^{- 5 t}) u (t)$
② $10 (e^{- 2 t} - e^{- 5 t}) u (t)$
③ $20 (e^{- 5 t} + e^{- 2 t}) u (t)$
④ $10 (e^{- 5 t} + e^{- 2 t}) u (t)$

정답 보기

정답 ① · 해설 보기

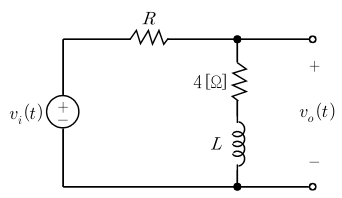

다음 회로의 전달 함수가

H (ω) = \frac{V _{o} ( ω )}{V _{i} ( ω )} = 0.4 \frac{1 + j \frac{ω}{12}}{1 + j \frac{ω}{30}}

일 때 회로의

L

[H] 과

R

[Ω]의 값은?

L

[H]

R

[Ω]

회로이론

① $\frac{1}{2}$ $4$
② $\frac{1}{3}$ $6$
③ $\frac{1}{4}$ $2$
④ $\frac{1}{6}$ $3$

정답 보기

정답 ② · 해설 보기

10.

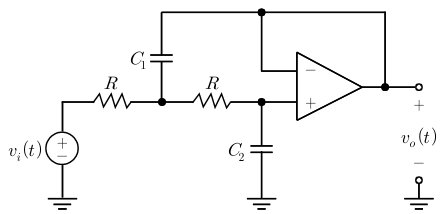

다음 회로에서 전달함수

H (s) = \frac{V _{o} ( s )}{V _{i} ( s )}

는? (단, 연산증폭기는 이상적이다)

회로이론

① $H (s) = \frac{\frac{1}{R C _{1} C _{2}}}{s ^{2} + \frac{2}{R C _{1}} s + \frac{1}{R ^{2} C _{1} C _{2}}}$
② $H (s) = \frac{\frac{1}{R ^{2} C _{1} C _{2}}}{s ^{2} + \frac{2}{R C _{2}} s + \frac{1}{R ^{2} C _{1} C _{2}}}$
③ $H (s) = \frac{\frac{1}{R ^{2} C _{1} C _{2}}}{s ^{2} + \frac{2}{R C _{1}} s + \frac{1}{R ^{2} C _{1} C _{2}}}$
④ $H (s) = \frac{\frac{1}{R C _{1} C _{2}}}{s ^{2} + \frac{2}{R C _{1}} s + \frac{1}{R C _{1} C _{2}}}$

정답 보기

정답 ③ · 해설 보기

11.

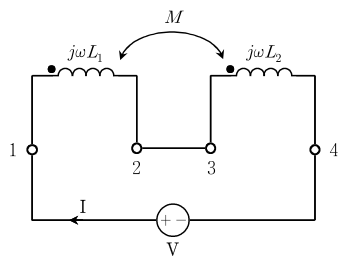

다음 회로에서 단자 1과 4 사이에 걸리는 페이저 전압

V_{14}

[V]는? (단, V, I는 페이저 전압, 페이저 전류이다)

회로이론

① $j ω (L_{1} + L_{2}) I$
② $j ω (L_{1} + L_{2} + 2 M) I$
③ $j ω (L_{1} + L_{2} - 2 M) I$
④ $j ω (L_{1} - L_{2}) I$

정답 보기

정답 ② · 해설 보기

12.

전달함수가

H (s) = \frac{V _{o} ( s )}{V _{i} ( s )} = \frac{s}{s ^{2} + s + 2}

인 회로에서 입력이

v_{i} (t) = 12 cos (t - 30^{\circ})

[V]일 때, 정상상태에서 출력

v_{o} (t)

[V]는?

회로이론

① $32 cos (t - 45^{\circ})$
② $62 cos (t - 15^{\circ})$
③ $62 cos (t + 15^{\circ})$
④ $32 cos (t + 45^{\circ})$

정답 보기

정답 ③ · 해설 보기

13.

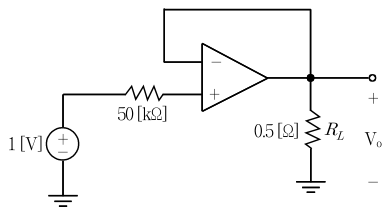

다음 이상적인 연산증폭기 회로에서

R_{L}

에 의해 소모되는 전력[W]은?

회로이론

①2
②3
③4
④5

정답 보기

정답 ① · 해설 보기

14.

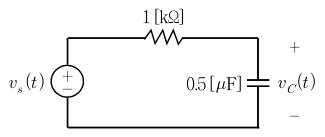

다음 회로에서

v_{s} (t) = A cos (ω t)

[V]이고

v_{C} (t) = B cos (ω t - 45^{\circ})

[V]일 때, 파형의 각주파수

ω

[krad/s]는? (여기서 A, B는 상수이다)

회로이론

①0.5
②1
③1.5
④2

정답 보기

정답 ④ · 해설 보기

15.

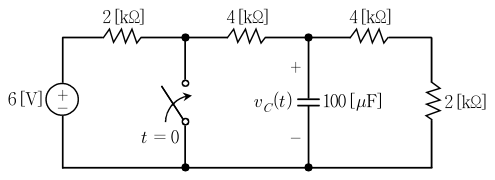

다음 회로는

t < 0

에서 정상상태에 도달하였다.

t = 0

인 순간에 스위치를 닫았을 때,

t > 0

에서 전압

v_{C} (t)

[V]는?

회로이론

① $3 e^{- t /0.24}$
② $6 e^{- t /0.24}$
③ $3 e^{- 0.24 t}$
④ $6 e^{- 0.24 t}$

정답 보기

정답 ① · 해설 보기

16.

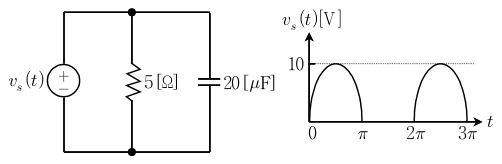

다음 회로에서 입력전압

v_{s} (t)

가 그림과 같은 반파정류 형태의 정현파 전압이 인가될 때, 회로에서 소모되는 평균 전력[W]은?

회로이론

①5
②2.5
③10
④20

정답 보기

정답 ① · 해설 보기

17.

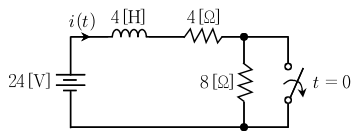

다음 회로에서

t < 0

에서 정상상태에 도달하였다.

t = 0

인 순간에 스위치를 열었을 때,

t > 0

에서 전류

i (t)

[A]는?

회로이론

① $4 + 3 e^{- 2 t}$
② $4 + 3 e^{- 3 t}$
③ $2 + 4 e^{- 2 t}$
④ $2 + 4 e^{- 3 t}$

정답 보기

정답 ④ · 해설 보기

18.

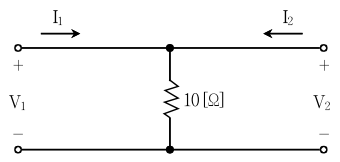

다음 2포트 회로망에서 입출력 전압 및 전류 관계를

V_{1} = A V_{2} - B I_{2}

와

I_{1} = C V_{2} - D I_{2}

로 표현할 때, A ＋ B ＋ C ＋ D 값은?

회로이론

①0.1
②2.1
③10.1
④11.1

정답 보기

정답 ② · 해설 보기

19.

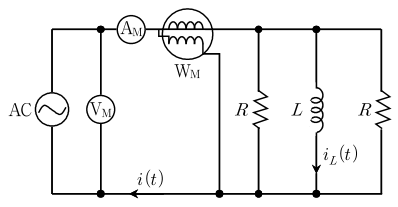

다음 회로에서 각 계측기의 측정값이 전압(V_M) ＝ 240 [V], 전류(A_M) ＝ 5 [A], 전력(W_M) ＝ 720 [W]으로 측정될 때, 인덕턴스

L

[H]의 값은? (단, 전원주파수는 60 [Hz]이고 두 저항의 크기는 같다)

회로이론

① $\frac{1}{2 π}$
② $\frac{1}{4 π}$
③ $\frac{1}{π}$
④ $\frac{1}{3 π}$

정답 보기

정답 ① · 해설 보기

20.

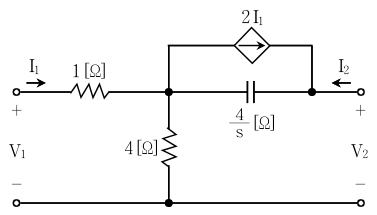

다음 회로에서 입출력 관계를

V_{1} = h_{11} I_{1} + h_{12} V_{2}

로 표현할 때,

h_{11} + h_{12}

는?

회로이론

① $\frac{2 s - 4}{s + 1}$
② $\frac{s - 3}{s + 1}$
③ $\frac{s - 4}{s + 1}$
④ $\frac{2 s - 3}{s + 1}$

정답 보기

정답 ④ · 해설 보기
