7급 국가직 회로이론 2017년 기출문제

시행 2017-08-26 · 책형 가 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2017 7급 국가직 전과목

다음 회로를 테브난 등가회로로 표현한 것은?

회로이론

정답 보기

다음 회로에서 노드 a와 노드 b 간의 양단 전압

V_{ab}

[V]는?

회로이론

①－10
②10
③15
④－40

정답 보기

정답 ④ · 해설 보기

다음 회로에서

i_{1} (t)

＝

I_{m} sin (wt + 30^{\circ})

[A]일 때, 개방된 2차 단자에 나타나는

v_{2} (t)

[V]는? (단, 변압기는 이상적이다)

회로이론

① $w M I_{m} cos (w t + 3 0^{\circ})$
② $w M I_{m} cos (w t - 9 0^{\circ})$
③ $w M I_{m} sin (w t + 3 0^{\circ})$
④ $w M I_{m} sin (w t - 6 0^{\circ})$

정답 보기

정답 ④ · 해설 보기

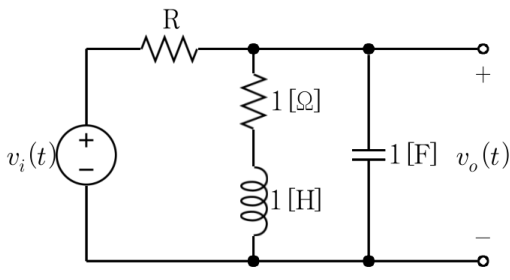

다음 회로에서 전달 함수

H (s) = \frac{V _{o} ( s )}{V _{i} ( s )}

의 극점이 －1 ＋

j

와 －1 －

j

가 되도록 하는 저항

R

[Ω]은?

회로이론

①1
②2
③3
④5

정답 보기

정답 ① · 해설 보기

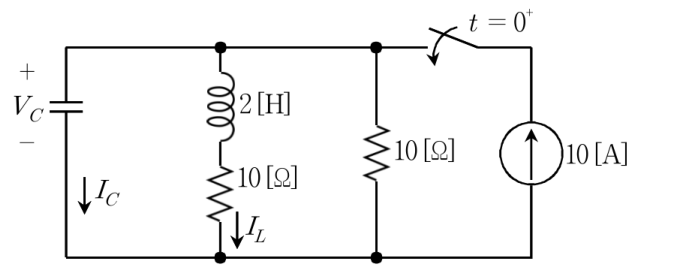

다음 회로에서

I_{L} (0^{-})

＝ 1 [A],

V_{C} (0^{-})

＝ 1 [V]일 때,

I_{C} (0^{+})

[A]는?

회로이론

①8.1
②8.9
③9.1
④10

정답 보기

정답 ② · 해설 보기

다음 회로에서 출력 전압

V_{o}

[V]는? (단, 연산증폭기는 이상적이다)

회로이론

①7.5
②8.25
③－5.5
④－6.25

정답 보기

정답 ④ · 해설 보기

평형 3상 Y결선 전원에 평형 3상 Y결선 부하가 연결되어 있다. 이 회로의 상전압(

V_{r m s}

＝ 100 ∠ 0 ° [V])과 연결된 선로 임피던스와 부하 임피던스가 각각 1 ＋

j

3 [Ω], 5 ＋

j

5 [Ω]일 때, 선전류 실효값 및 부하전압의 실효값은?

선전류[A] 부하전압[V]

회로이론

① $52$ $50$
② $52$ $502$
③ $10$ $50$
④ $10$ $502$

정답 보기

정답 ④ · 해설 보기

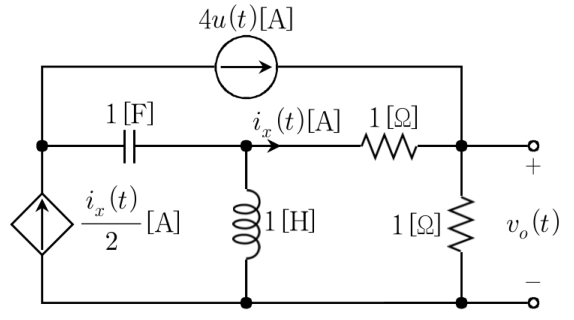

다음 회로에서

v_{o} (t)

에 대한 라플라스 변환

V_{o} (s)

는?

회로이론

① $\frac{- 4 ( s + 4 )}{s ( s - 2 )}$
② $\frac{- 4 ( s - 2 )}{s ( s + 4 )}$
③ $\frac{4 ( s + 4 )}{s ( s - 2 )}$
④ $\frac{4 ( s - 2 )}{s ( s + 4 )}$

정답 보기

정답 ② · 해설 보기

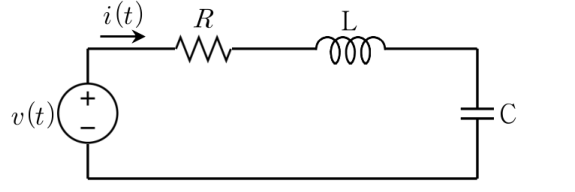

다음 회로에서

v (t)

＝ 10 cos(20

t

＋ 10 ^o)[V],

i (t)

＝ cos(20

t

＋ 10 ^o)[A]이고 L ＝ 5 [mH]일 때,

R

과 C의 값은?

R

[Ω] C [mF]

회로이론

①10 5
②10 500
③50 5
④50 500

정답 보기

정답 ② · 해설 보기

10.

다음 유도결합회로에서 입력전압에 대한 출력전압의 전달함수

\frac{V _{o} ( s )}{V _{i} ( s )}

는?

회로이론

① $\frac{5 s}{11 s ^{2} + 27 s + 2}$
② $\frac{5 s}{12 s ^{2} + 20 s + 2}$
③ $\frac{5}{11 s ^{2} + 27 s + 2}$
④ $\frac{5}{12 s ^{2} + 20 s + 2}$

정답 보기

정답 ① · 해설 보기

11.

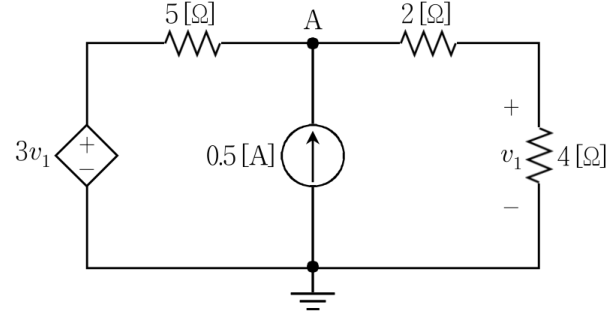

다음 회로에서 A 노드의 전압

v_{A}

[V]는?

회로이론

①3
②6
③15
④－15

정답 보기

정답 ④ · 해설 보기

12.

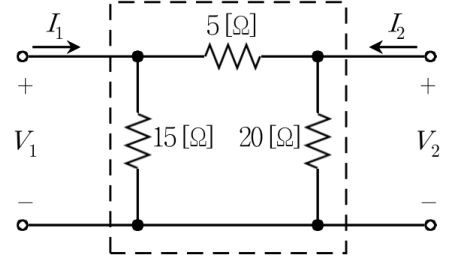

다음 회로의 임피던스 행렬 Z 구성 요소로부터 구한 Z₁₂ ＋ Z₂₂ 값은?

회로이론

①10
②17.5
③20
④25.5

정답 보기

정답 ② · 해설 보기

13.

다음 보드선도(Bode plot)와 같이 표현될 수 있는

H (j ω)

는?

회로이론

① $\frac{3.2 \times 1 0 ^{2} ( j ω + 1 ) ( j ω + 100 )}{( j ω + 10 ) ( j ω + 80 )}$
② $\frac{8 \times 1 0 ^{3} ( j ω + 1 ) ( j ω + 100 )}{( j ω + 10 ) ( j ω + 80 )}$
③ $\frac{6.4 \times 1 0 ^{4} ( j ω + 1 ) ( j ω + 100 )}{( j ω + 10 ) ( j ω + 80 ) ^{2}}$
④ $\frac{2.56 \times 1 0 ^{4} ( j ω + 1 ) ( j ω + 100 )}{( j ω + 10 ) ( j ω + 80 ) ^{2}}$

정답 보기

정답 ③ · 해설 보기

14.

다음 회로에서

t

< 0에서 정상상태에 도달하였다. 스위치

S_{1}

이

t

＝ 0인 순간에 점 a에서 점 b로 연결되고, 스위치

S_{2}

가

t

＝ 10 [s]인 순간에 점 c에 연결되었다. 0 ≤

t

< 10 [s] 동안 출력전압

v_{o} (t)

[V]는?

회로이론

① $5 e^{- t /2.5}$
② $5 e^{- t /10}$
③ $10 e^{- t /2.5}$
④ $10 e^{- t /10}$

정답 보기

정답 ② · 해설 보기

15.

다음과 같이 이상적인 연산증폭기로 구성된 회로에서

i_{o}

[

μ

A]는?

회로이론

①25
②30
③35
④40

정답 보기

정답 ① · 해설 보기

16.

전달함수

H (s) = \frac{V _{o} ( s )}{V _{i} ( s )}

를 갖는 저역통과필터를 다음과 같이 구성하였다. 차단주파수가

\frac{2}{π}

[kHz]가 되도록 하는 저항

R

[Ω]은?

회로이론

①250
②280
③300
④320

정답 보기

정답 ① · 해설 보기

17.

다음 회로의 전달함수

H (s) = \frac{V _{o} ( s )}{V _{i} ( s )}

는? (단, 각 소자의 초기 축적에너지는 없다고 가정한다)

회로이론

① $\frac{C R s - 1}{C R s + 1}$
② $\frac{C R s + 1}{C R s - 1}$
③ $\frac{1 - C R s}{C R s + 1}$
④ $\frac{1}{C R s + 1}$

정답 보기

정답 ① · 해설 보기

18.

임의의 회로에서 부하의 어드미턴스가

Y_{L} = 0.1 - j 0.2

[S]이다. 이 부하에 소자를 병렬로 연결하여 역률을 1로 만들고자 할 때, 사용 가능한 소자의 종류와 소자의 크기는? (단, 각주파수는

ω

＝ 1 [rad/s]이다)

소자 크기

회로이론

①인덕터 0.1 [H]
②인덕터 0.2 [H]
③커패시터 0.1 [F]
④커패시터 0.2 [F]

정답 보기

정답 ④ · 해설 보기

19.

다음 2－포트 회로망의 전송 파라미터

T

는?

회로이론

① $[\frac{3}{2} \frac{5}{4} 1 \frac{3}{2}]$
② $[\frac{3}{2} \frac{5}{4} 13]$
③ $[\frac{7}{2} \frac{15}{2} 3 \frac{7}{2}]$
④ $[\frac{7}{2} \frac{15}{4} 3 \frac{7}{2}]$

정답 보기

정답 ④ · 해설 보기

20.

다음 회로의 입력전압(

v_{i}

)이 그림과 같을 때, 이 회로에 대한 설명으로 옳은 것은?

회로이론

①입력전압은 $V_{i} (s) = (\frac{9}{s}) e^{- 0.5 s}$ 이다.
②전달함수는 $H (s) = \frac{V _{o} ( s )}{V _{i} ( s )} = \frac{1}{0.9 ( s + 2.25 )}$ 이다.
③출력전압은 $V_{o} (s) = (\frac{4}{s} - \frac{4}{s + 2.5}) (1 - e^{- 0.5 s})$ 이다.
④출력전압은 $v_{o} (t) = (4 - 4 e^{- 2.5 (t - 0.5)}) u (t - 0.5)$ 이다.

정답 보기

정답 ③ · 해설 보기
