7급 국가직 회로이론 2019년 기출문제

시행 2019-08-17 · 책형 가 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2019 7급 국가직 전과목

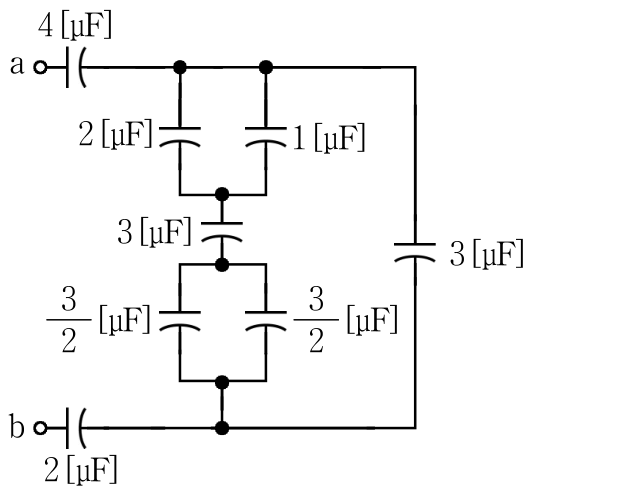

다음 회로에서 단자 a, b 사이의 등가 커패시턴스[μF]는?

회로이론

①
1213
②1
③
1715
④2

정답 보기

f (t) = (1 - e^{- t}) u (t)

의 라플라스 변환으로 옳은 것은? (단,

u (t)

는 단위계단함수이다)

회로이론

① $\frac{1}{s}$
② $\frac{1}{s + 1}$
③ $\frac{1}{s ( s - 1 )}$
④ $\frac{1}{s ( s + 1 )}$

정답 보기

정답 ④ · 해설 보기

어떤 회로망의 등가 임피던스가

Z = R + jX

일 때, 서셉턴스(susceptance)는?

회로이론

① $\frac{- X}{R ^{2} + X ^{2}}$
② $\frac{- R}{R ^{2} + X ^{2}}$
③ $\frac{X}{R ^{2} + X ^{2}}$
④ $\frac{R}{R ^{2} + X ^{2}}$

정답 보기

정답 ① · 해설 보기

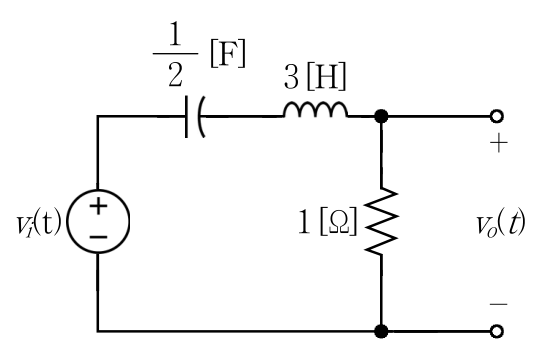

다음 회로에서 모든 초기 조건은 0이다. 전달함수 H(s) ＝ V_o(s)V_i(s)는?

회로이론

① $\frac{s}{3 s ^{2} + s + 2}$
② $\frac{1}{3 s ^{2} + s + 2}$
③ $\frac{s}{s ^{2} + 3 s + 2}$
④ $\frac{1}{s ^{2} + 3 s + 2}$

정답 보기

정답 ① · 해설 보기

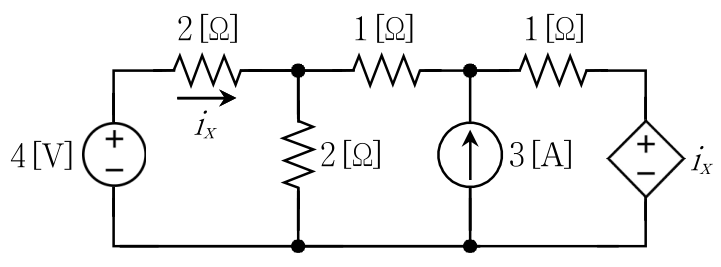

다음 회로에서 전류 i_x[A]는?

회로이론

①0.5
②
57
③1
④
87

정답 보기

정답 ② · 해설 보기

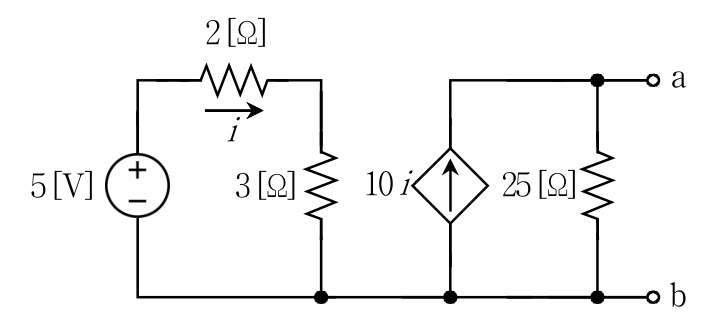

다음 회로의 단자 a, b에서 본 노턴(Norton) 등가 회로의 등가 전류원과 등가 저항은?

등가 전류원[A] 등가 저항[Ω]

회로이론

①5 7.5
②10 12.5
③10 25
④25 10

정답 보기

정답 ③ · 해설 보기

전달함수

H (j ω) = \frac{1}{1 + \frac{j ω}{ω _{o}}}

를 가지는 회로의 주파수

ω_{1}

에서 전압 이득이 A_v일 때, 100

ω_{1}

에서의 전압 이득은? (단,

ω_{1} ≫ ω_{o}

, 근사법을 이용한다)

회로이론

①0.1A_v
②0.01A_v
③10A_vlog(0.01)
④10log(0.01A_v)

정답 보기

정답 ② · 해설 보기

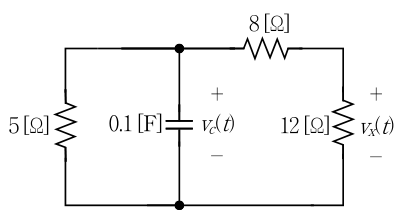

다음 회로에서 v_c(0) ＝ 15 [V]일 때, t > 0에서 v_x(t)[V]는?

회로이론

①6e^－2.5^t
②6e^－5^t
③9e^－2.5^t
④9e^－5^t

정답 보기

정답 ③ · 해설 보기

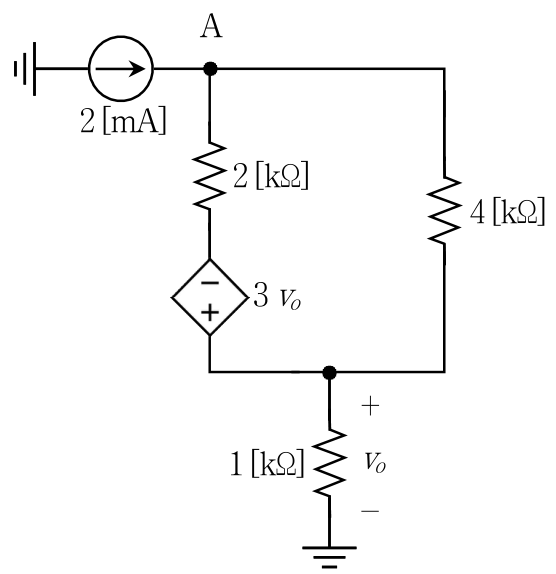

다음 회로에서 A노드의 전압 V_A[V]는?

회로이론

①
14
②
13
③
23
④1

정답 보기

정답 ③ · 해설 보기

10.

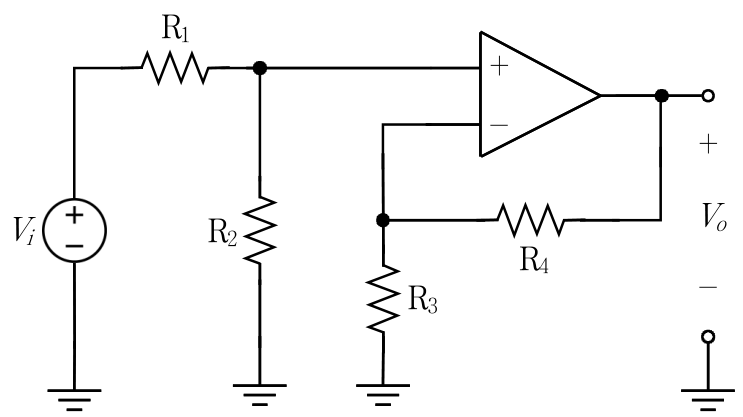

다음 이상적인 연산증폭기 회로에서 V_oV_i는?

회로이론

①
1 ＋R₄R₃R₁ ＋ R₂R₂
②
1 ＋R₄R₃R₂R₁ ＋ R₂
③
1 ＋R₃R₄R₁ ＋ R₂R₂
④
1 ＋R₃R₄R₂R₁ ＋ R₂

정답 보기

정답 ② · 해설 보기

11.

e^{- 3 t} sin (3 t) u (t)

의 라플라스 변환은? (단,

u (t)

는 단위계단함수이다)

회로이론

① $\frac{3}{( s + 3 ) + 3 ^{2}}$
② $\frac{3}{( s + 3 ) ^{2} + 3 ^{2}}$
③ $\frac{s}{( s + 3 ) ^{2} + 3 ^{2}}$
④ $\frac{s + 3}{( s + 3 ) ^{2} + 3 ^{2}}$

정답 보기

정답 ② · 해설 보기

12.

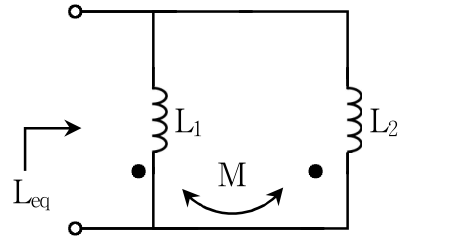

다음 유도결합회로에서 등가 인덕턴스 L_eq는? (단, L₁과 L₂는 자기 인덕턴스이고, M은 상호 인덕턴스이다)

회로이론

①
L₁L₂ － M²L₁ ＋ L₂ － M
②
L₁L₂ － M²L₁ ＋ L₂ － 2M
③
L₁L₂ － M²L₁ ＋ L₂ ＋ M
④
L₁L₂ － M²L₁ ＋ L₂ ＋ 2M

정답 보기

정답 ② · 해설 보기

13.

라플라스 함수

F (s) = \frac{- ( s + 3 )}{s ^{2} + 3 s + 2}

에 대하여

f (t)

는? (단,

u (t)

는 단위계단함수이다)

회로이론

① $(e^{- 2 t} - 2 e^{- t}) u (t)$
② $(e^{- 2 t} + 2 e^{- t}) u (t)$
③ $(2 e^{t} - e^{2 t}) u (t)$
④ $(2 e^{t} + e^{2 t}) u (t)$

정답 보기

정답 ① · 해설 보기

14.

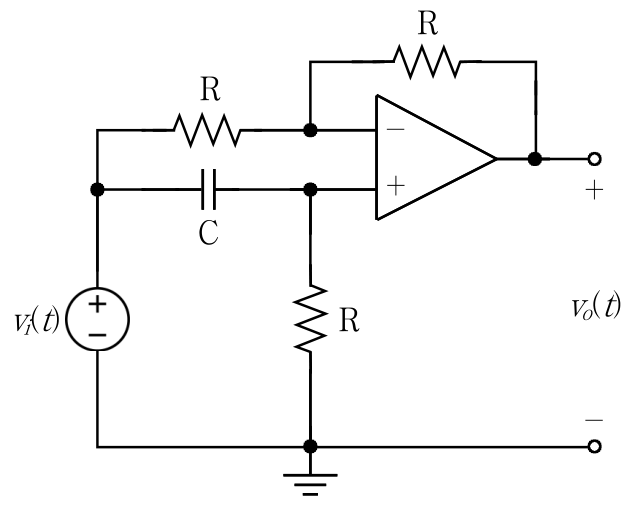

다음 이상적인 연산증폭기 회로의 전달함수 H(s) ＝ V_o(s)V_i(s)는?

회로이론

①
s ＋ 1RC

－s ＋ 1RC
②
s ＋ 1RC

s － 1RC
③
－ s ＋ 1RC

s ＋ 1RC
④
s － 1RC

s ＋ 1RC

정답 보기

정답 ④ · 해설 보기

15.

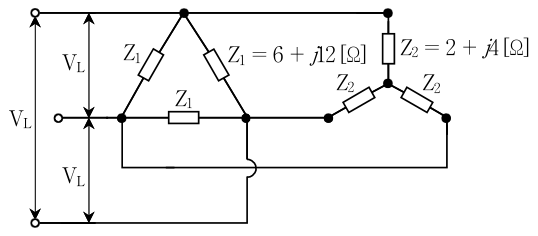

다음 회로에서

Δ

결선된 평형 3상 부하와 Y결선된 평형 3상 부하에 평형 3상 전압이 인가될 때, 전체 부하가 소비하는 총 3상 유효전력[W]은? (단, 선간전압 V_L은

1003

[V]이다)

회로이론

① $12003$
② $12005$
③ $3600$
④ $6000$

정답 보기

정답 ④ · 해설 보기

16.

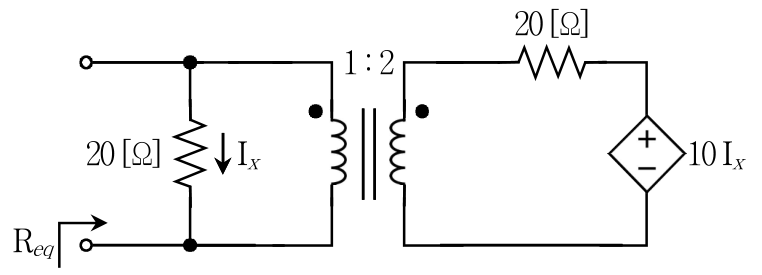

다음 회로의 등가 저항 R_eq[Ω]는? (단, 변압기는 이상적이며, 1 : 2는 1차와 2차 코일 권선수비이다)

회로이론

①2
②3
③4
④5

정답 보기

정답 ④ · 해설 보기

17.

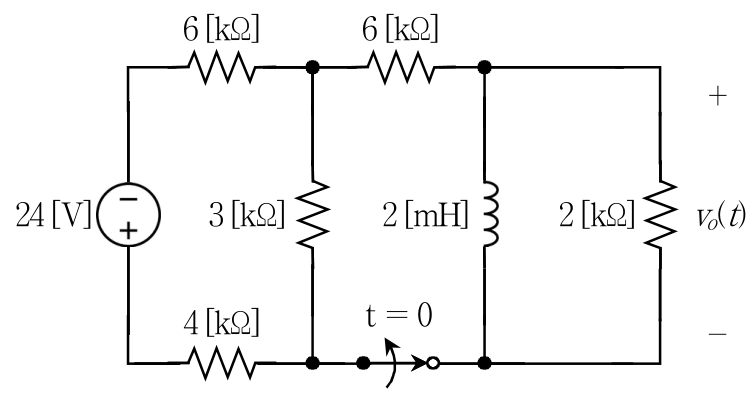

다음 회로는 t < 0에서 정상상태에 도달하였다. t ＝ 0인 순간에 스위치가 개방(open)되었을 때, 저항 2 [kΩ]에 걸리는 전압 v_o(0⁺) [V]는?

회로이론

①
－35
②
－76
③
43
④
57

정답 보기

정답 ③ · 해설 보기

18.

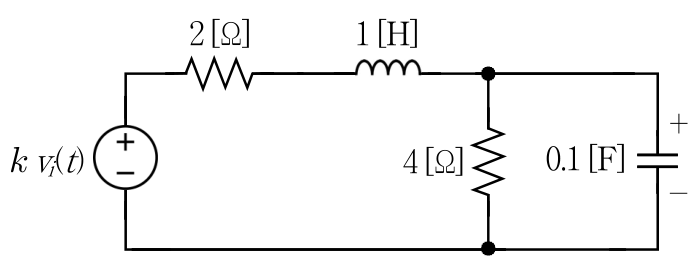

다음 회로에서 전달함수 H(s) ＝ V_o(s)V_i(s)는? (단, 모든 초기 조건은 0이다)

회로이론

① $\frac{10 k}{s ^{2} + 4.5 s + 15}$
② $\frac{10 k}{s ^{2} + 9 s + 30}$
③ $\frac{20 k}{s ^{2} + 4.5 s + 15}$
④ $\frac{20 k}{s ^{2} + 9 s + 30}$

정답 보기

정답 ① · 해설 보기

19.

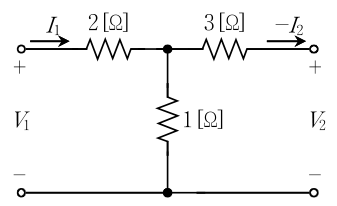

다음 회로의 전송 파라미터(ABCD parameter) 중 B[Ω]는?

회로이론

①1
②3
③4
④11

정답 보기

정답 ④ · 해설 보기

20.

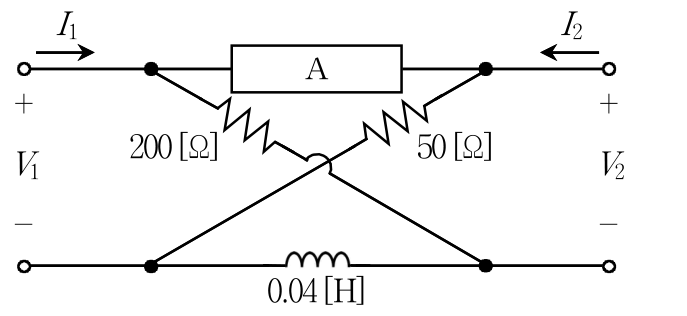

다음 회로의 임피던스 파라미터

(z_{11} z_{21} z_{12} z_{22})

중

z_{21}

값이 0일 때, 사용 가능한 소자 A의 종류와 크기는?

소자 크기

회로이론

①L 0.01 [H]
②L 0.04 [H]
③C 2.5 [μF]
④C 4 [μF]

정답 보기

정답 ④ · 해설 보기
