7급 국가직 회로이론 2021년 기출문제

시행 2021-09-11 · 책형 가 · 25문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2021 7급 국가직 전과목

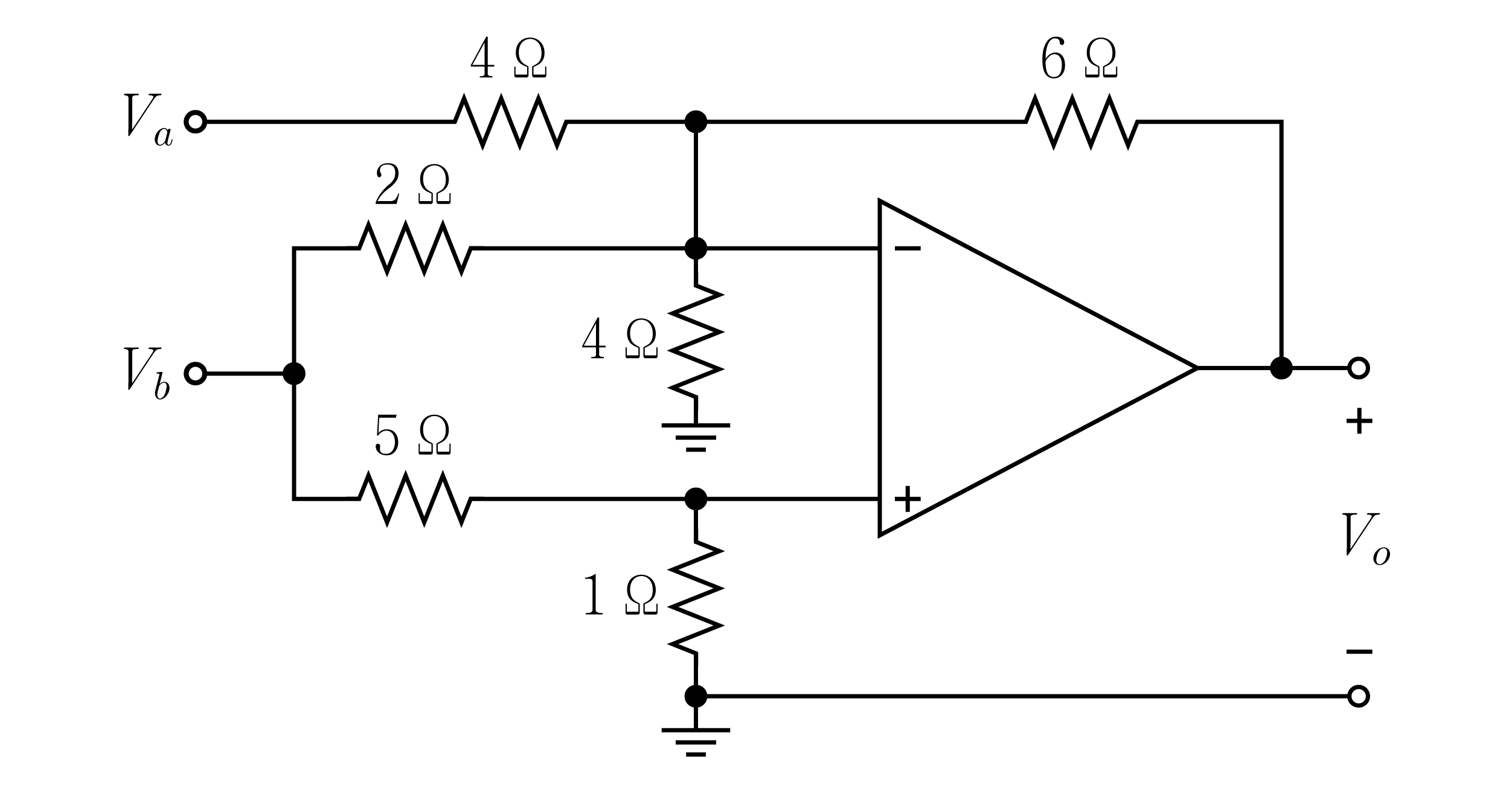

다음 이상적인 연산증폭기 회로에서 전압

V_{a} = 2 V

V_{b} = 6 V

일 때, 출력전압

V_{o}

[V]는?

회로이론

①－14
②－5
③5
④14

정답 보기

정답 ① · 해설 보기

회로 전달함수가

H (j ω) = \frac{1}{j ω + 4}

인 회로에, 입력전압

v_{i} (t) = e^{- 3 t} u (t)

[V]를 주었을 때 출력전압

v_{o} (t)

[V]는? (단,

u (t)

는 단위계단함수이다)

회로이론

① $(e^{3 t} + e^{4 t}) u (t)$
② $(e^{3 t} - e^{4 t}) u (t)$
③ $(e^{- 3 t} + e^{- 4 t}) u (t)$
④ $(e^{- 3 t} - e^{- 4 t}) u (t)$

정답 보기

정답 ④ · 해설 보기

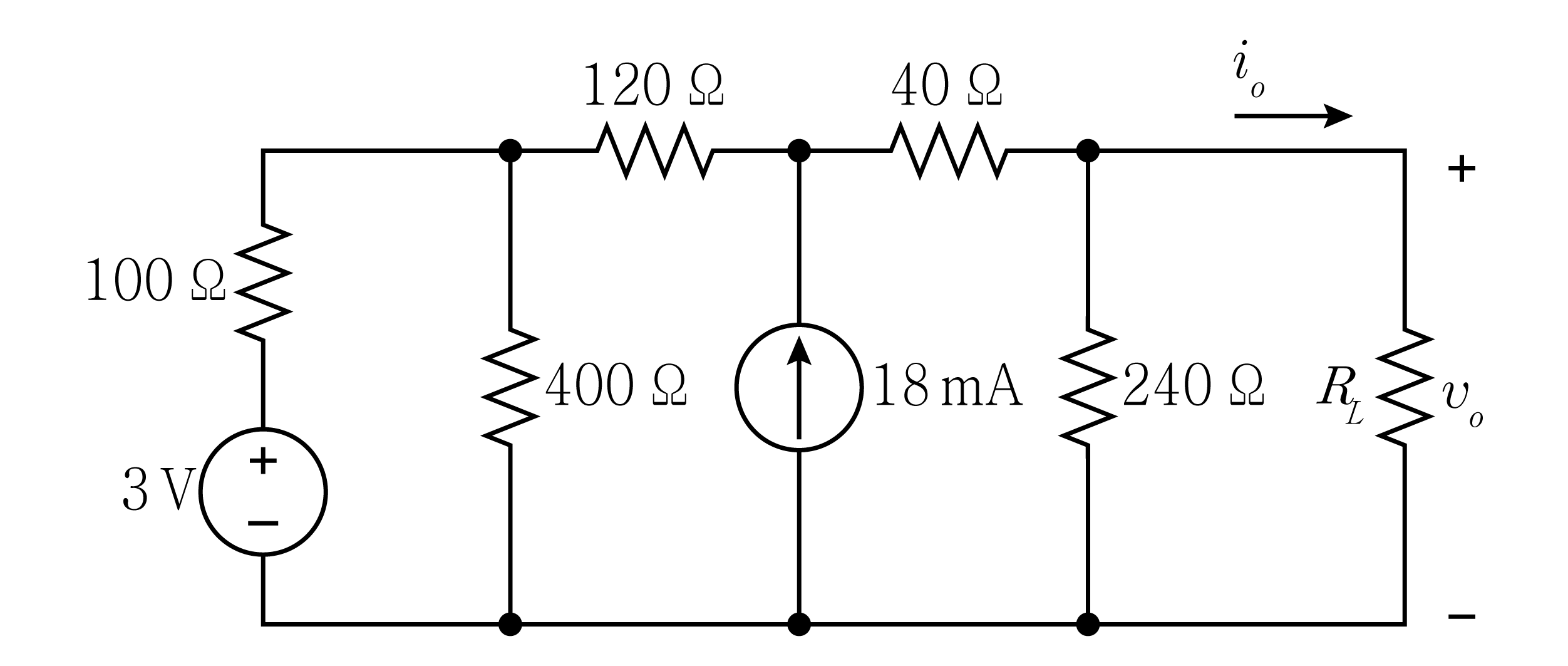

다음 회로에서 저항

R_{L}

에 최대전력을 전달하기 위한

R_{L}

[Ω]은?

회로이론

①100
②120
③150
④180

정답 보기

정답 ② · 해설 보기

정현파를 사용하는 교류회로에서 전력에 대한 설명으로 옳지 않은 것은?

회로이론

①평균전력은 1주기 동안 순시전력의 평균이다.
②순수 저항부하(R)는 모든 시간에서 전력을 소비하지만, 리액티브부하(L 또는 C)가 소비하는 평균전력은 0이다.
③복소전력의 절댓값은 피상전력과 같지 않다.
④전압과 전류 위상차를 역률각(power factor angle)이라 하며, 역률(power factor)은 역률각의 코사인값이다.

정답 보기

정답 ③ · 해설 보기

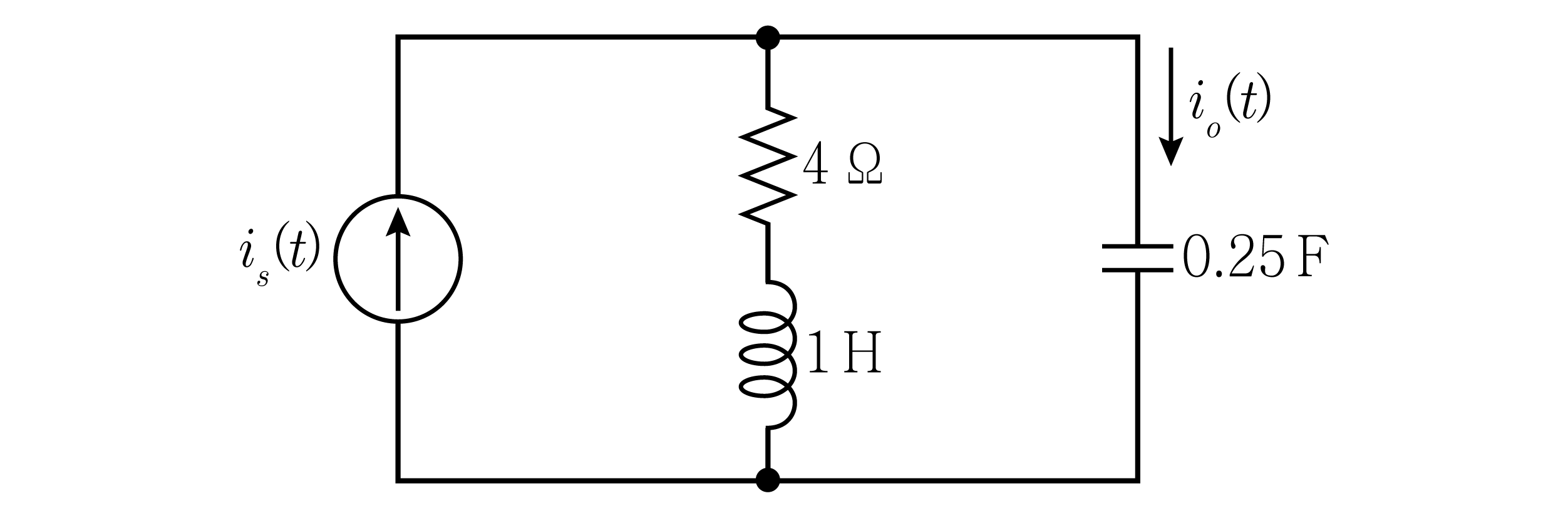

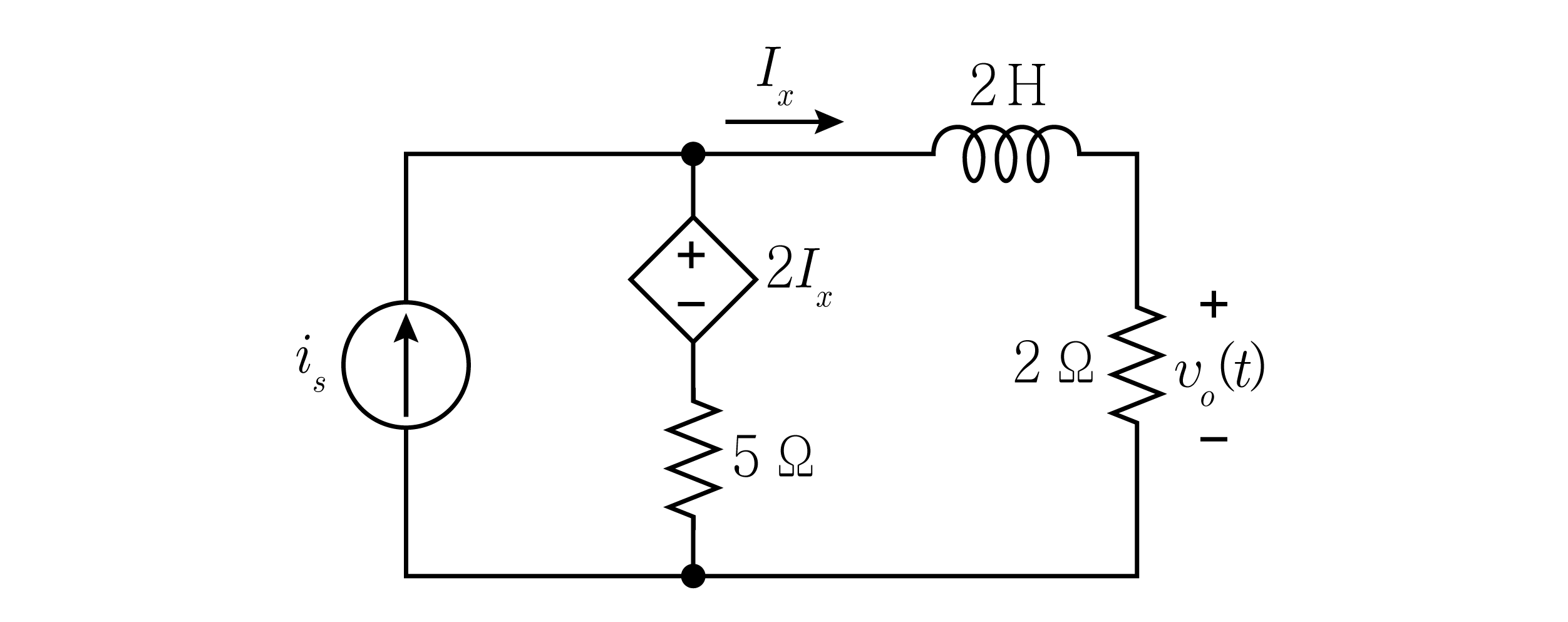

다음 회로에서 전류이득

h (t) = \frac{i _{o} ( t )}{i _{s} ( t )}

를 구하였을 때, 전달함수

H (s)

의 극점(pole)

p

는?

회로이론

①－4
②－2
③1
④2

정답 보기

정답 ② · 해설 보기

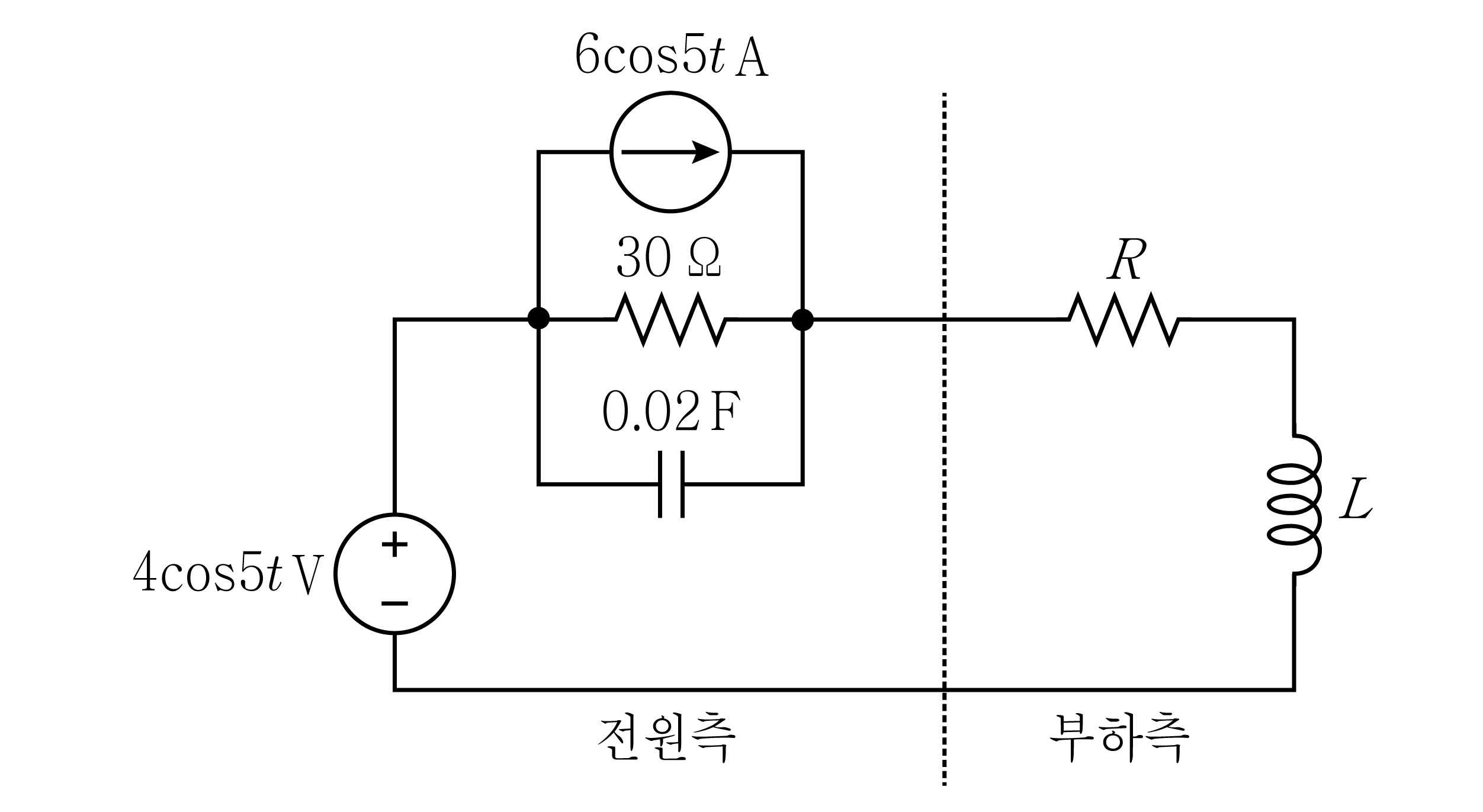

다음 회로에서

R

과

L

을 조정하여 평균전력이 부하에 최대로 전달되도록 할 때

L

[H]은?

회로이론

① $- 9$
② $- \frac{9}{5}$
③ $\frac{9}{5}$
④ $9$

정답 보기

정답 ③ · 해설 보기

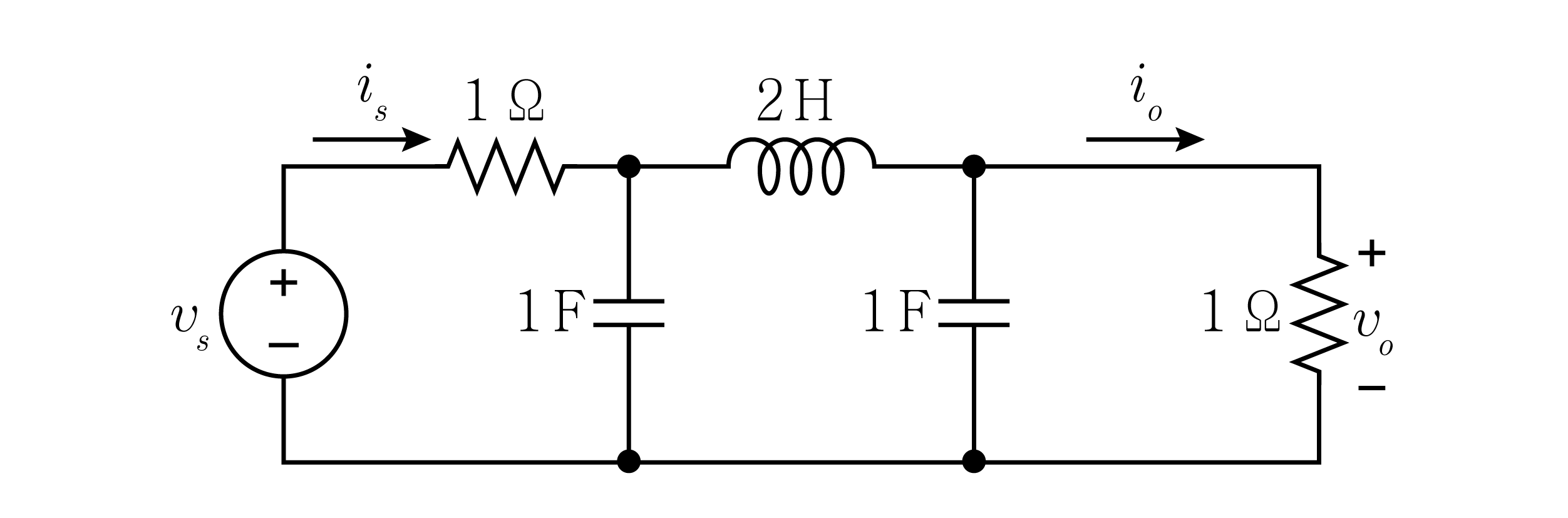

다음 회로의 전달함수

H (s) = \frac{V _{o} ( s )}{V _{s} ( s )}

는?

회로이론

① $\frac{1}{2 s ^{3} + 4 s ^{2} + 4 s + 2}$
② $\frac{1}{2 s ^{3} + 4 s ^{2} + 4 s + 1}$
③ $\frac{1}{2 s ^{3} + 4 s + 2}$
④ $\frac{1}{4 s ^{3} + 4 s ^{2} + 4 s + 2}$

정답 보기

정답 ① · 해설 보기

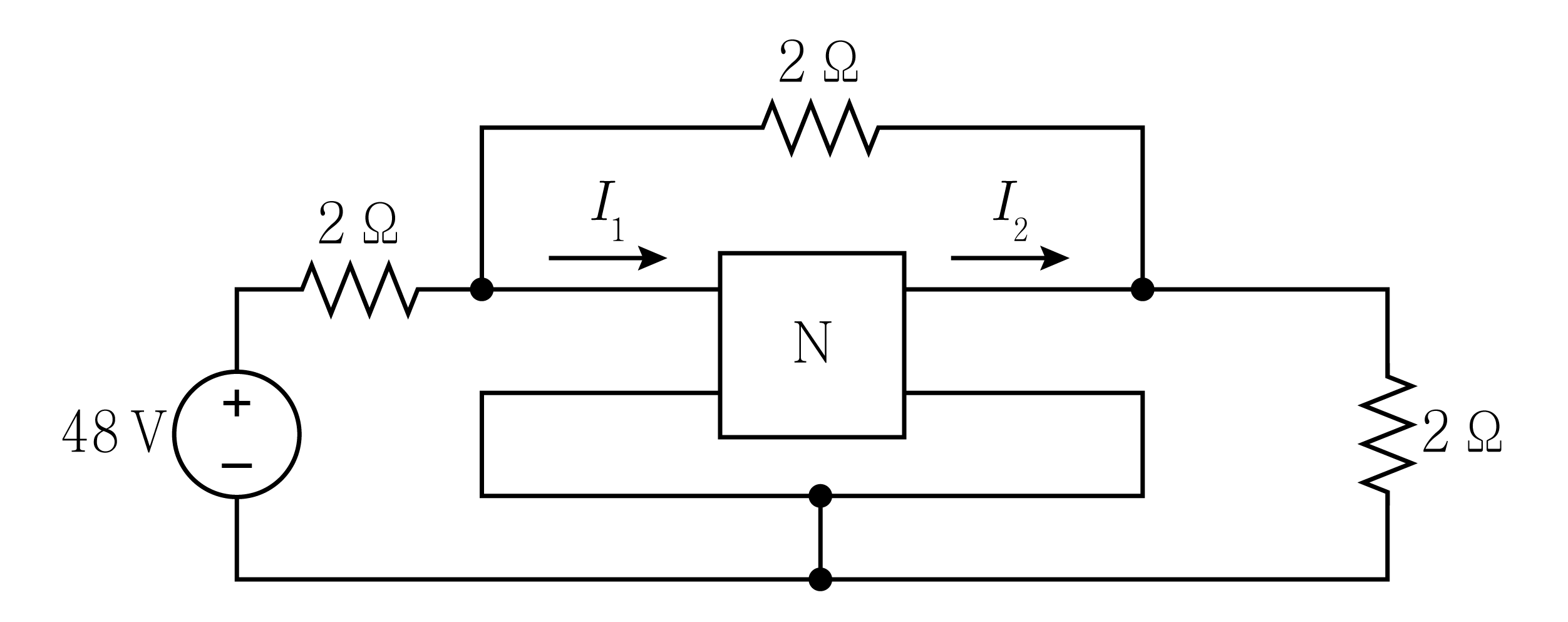

2포트 네트워크 N의

z

파라미터가

z_{11} = 6

Ω,

z_{12} = z_{21} = 4

Ω,

z_{22} = 6

Ω이라고 하자. 그림과 같이 2포트 네트워크 N의 주위에 저항과 전원을 연결한 회로의 전류

I_{1}

[A]과

I_{2}

[A]는?

I_{1}

[A]

I_{2}

[A]

회로이론

①6 3
②4 2
③3 5
④5 1

정답 보기

정답 ④ · 해설 보기

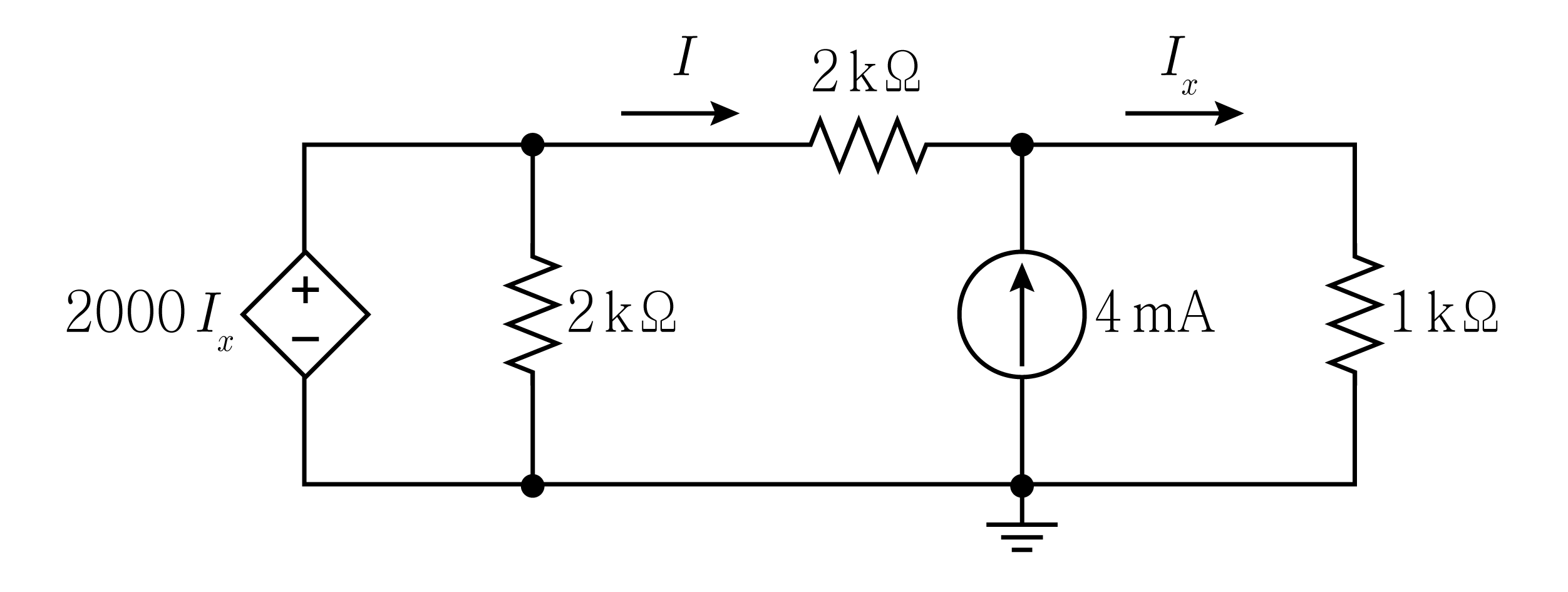

다음 회로에서 전류

I

[mA]는?

회로이론

①8
②5
③4
④3

정답 보기

정답 ③ · 해설 보기

10.

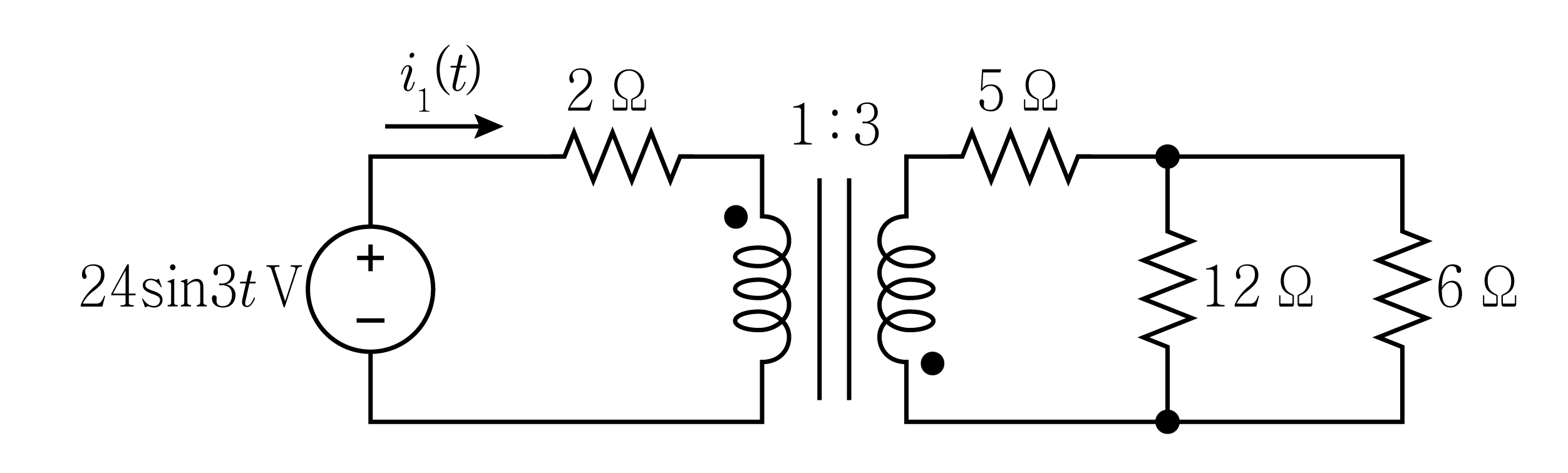

이상적인 변압기를 포함한 다음 회로에서 전류

i_{1} (t)

[A]은?

회로이론

① $sin 3 t$
② $4 sin 3 t$
③ $4.8 sin 3 t$
④ $8 sin 3 t$

정답 보기

정답 ④ · 해설 보기

11.

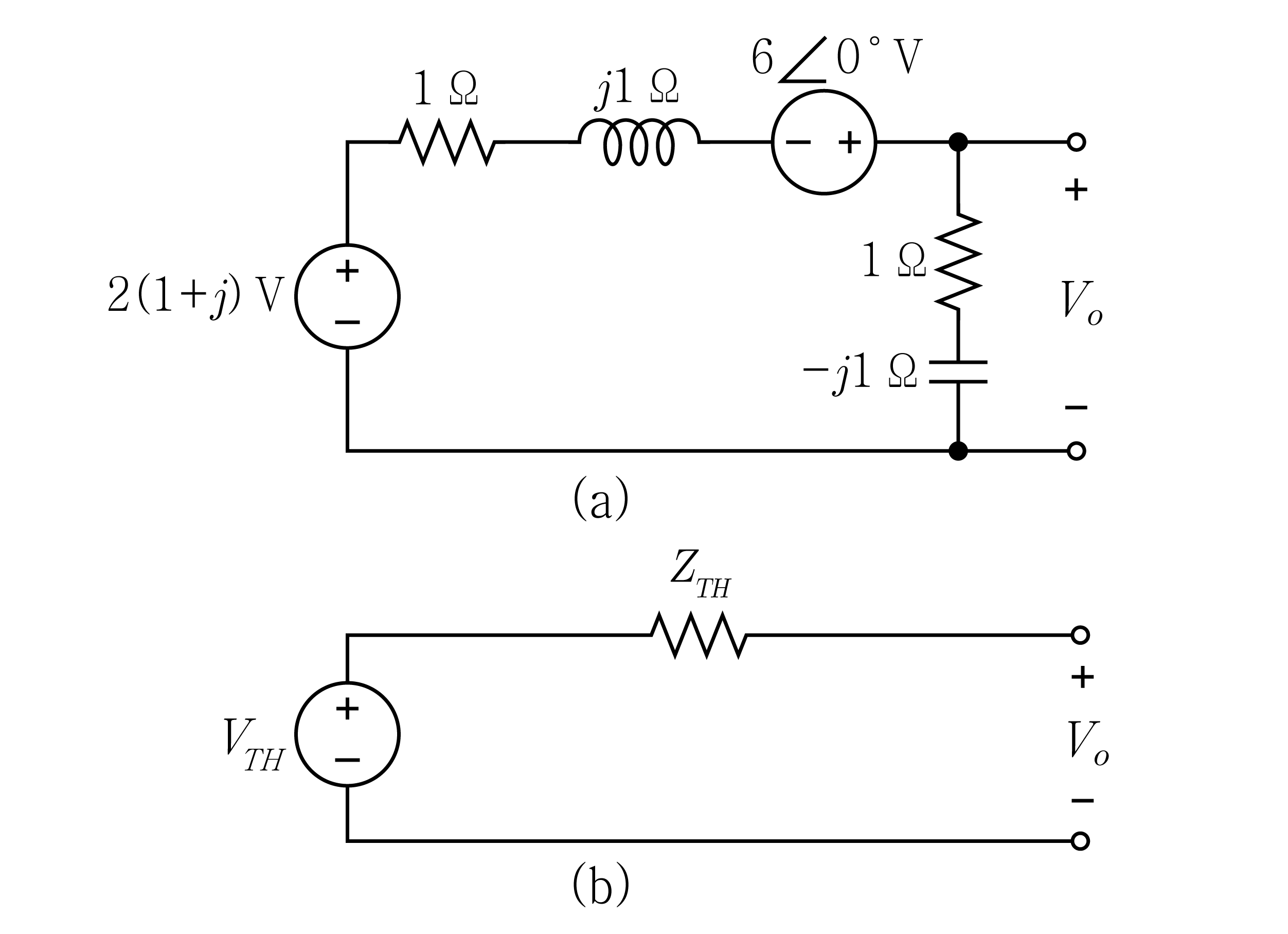

그림에서 (a)의 회로를 (b)의 회로와 같도록 테브난(Thevenin) 등가변환할 때

Z_{T H}

[Ω]는?

회로이론

①1 ＋ j
②1 － j
③1
④j

정답 보기

정답 ③ · 해설 보기

12.

함수

V (s) = \frac{7 s + 43}{s ^{2} + 11 s + 28}

의 라플라스 역변환값

v (t)

는? (단,

t > 0

이다)

회로이론

① $7 e^{- 3 t} + 3 e^{- 8 t}$
② $5 e^{- 3 t} + 2 e^{- 8 t}$
③ $7 e^{- 4 t} + 3 e^{- 7 t}$
④ $5 e^{- 4 t} + 2 e^{- 7 t}$

정답 보기

정답 ④ · 해설 보기

13.

한 상의 임피던스가 80 ＋ j60 Ω인 평형 3상

Δ

부하에 선간전압 200 V를 가했을 때의 설명으로 옳지 않은 것은?

회로이론

①부하 상전류값은 2 A이다.
② $Δ$ 부하 전체 유효전력은 $3203$ W이다.
③역률은 0.8이다.
④ $Δ$ 부하 전체 무효전력은 720 VAR이다.

정답 보기

정답 ② · 해설 보기

14.

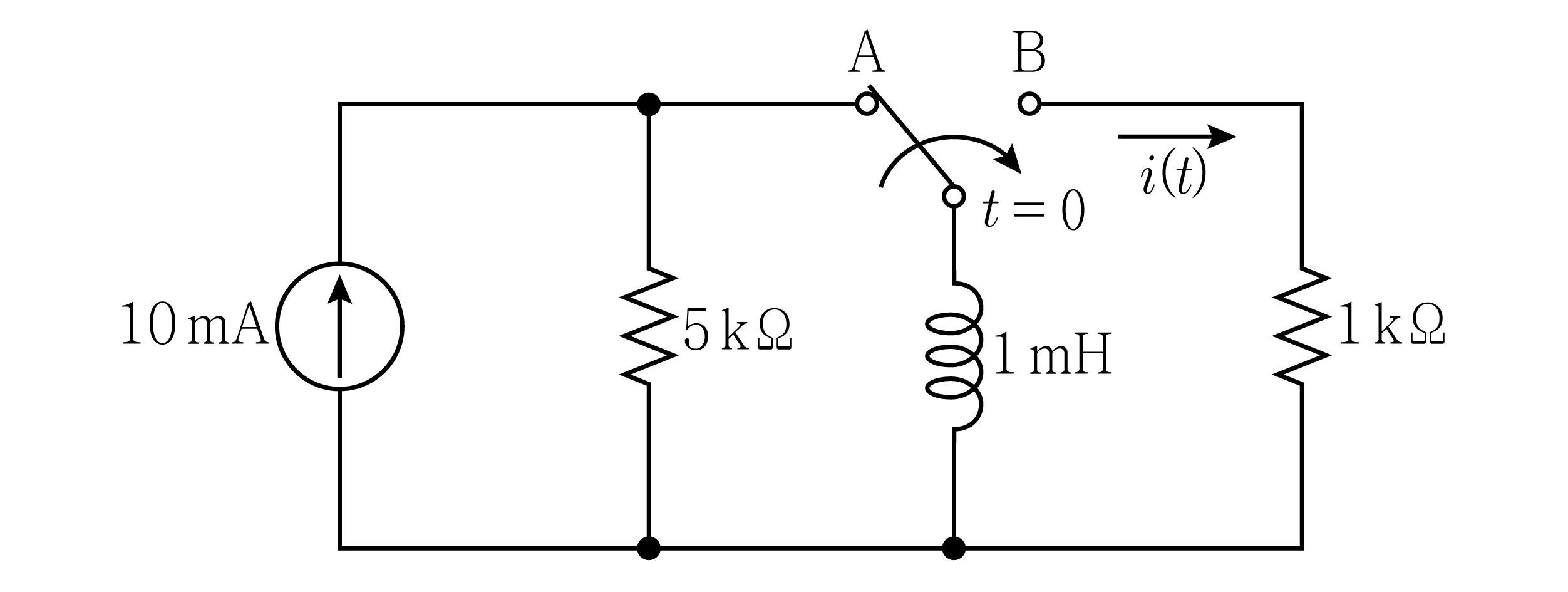

다음 회로에서

t < 0

구간 동안 스위치는 A점에 연결되어 정상상태를 유지하다가,

t = 0

인 시점에 B점으로 이동했다.

t > 0

인 구간에서, 1 kΩ의 저항이 소모하는 전력[W]은?

회로이론

① $0.1 e^{- 2 \times 1 0^{6} t}$
② $10 e^{- 2 \times 1 0^{6} t}$
③ $0.1 e^{- 1 0^{6} t}$
④ $10 e^{- 1 0^{6} t}$

정답 보기

정답 ① · 해설 보기

15.

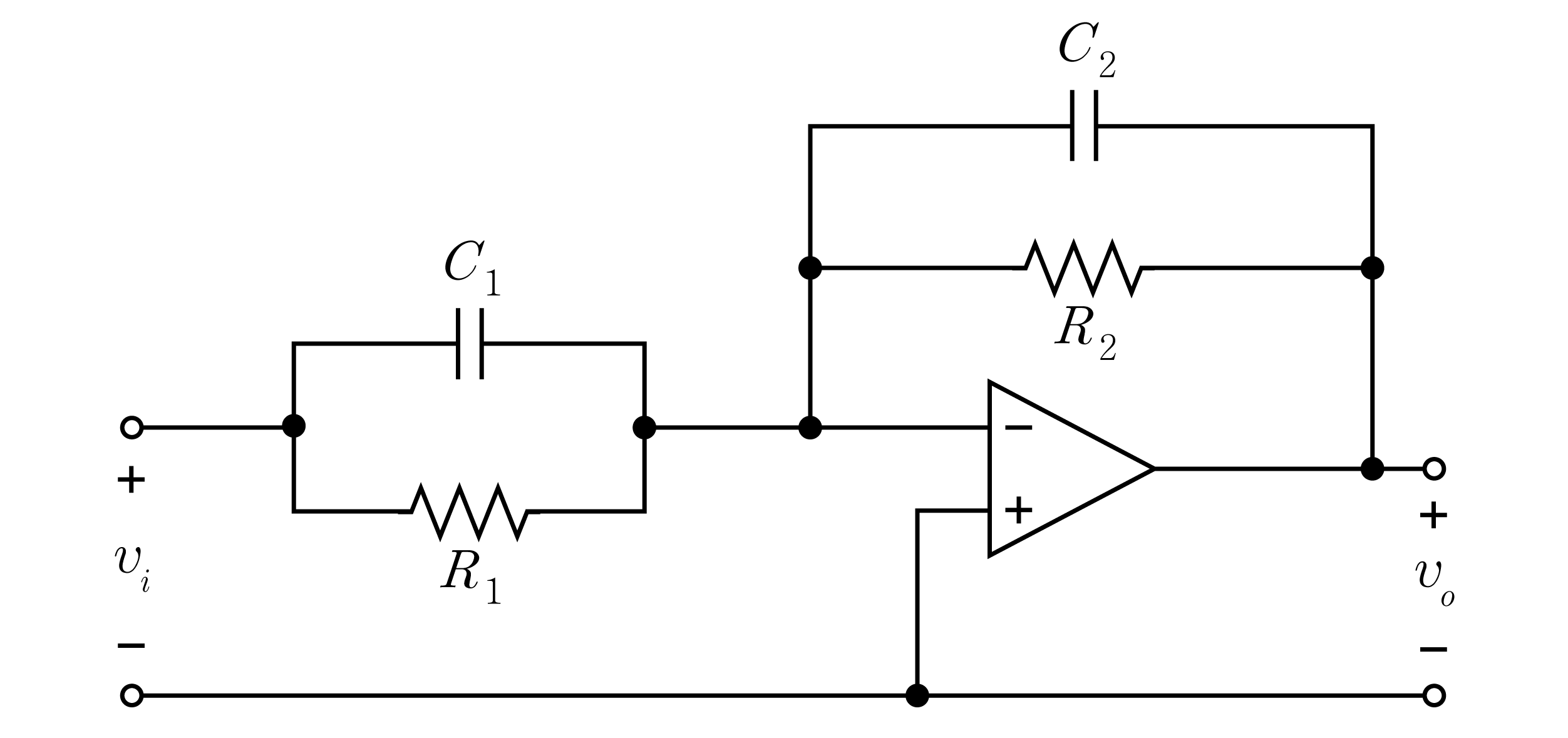

다음 회로에서 전달함수가

\frac{V _{o} ( s )}{V _{i} ( s )} = - \frac{s + 1000}{2 ( s + 3000 )}

이고

C_{1}

＝ 2

μ

F일 때,

C_{2}

[

μ

F]와

R_{1}

[Ω]은? (단, 연산증폭기는 이상적이다)

C_{2}

[

μ

R_{1}

[Ω]

회로이론

①4 500
②2 600
③1 200
④2 500

정답 보기

정답 ① · 해설 보기

16.

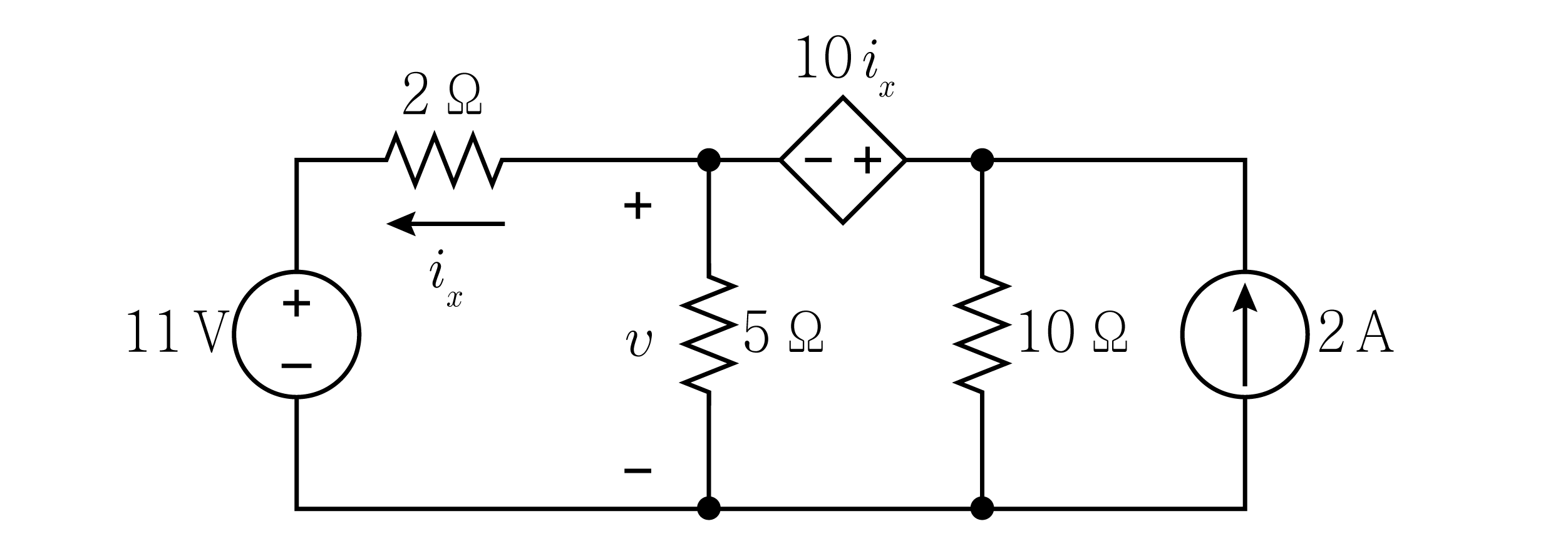

다음 회로에서 5 Ω의 저항에 걸리는 전압

v

[V]는?

회로이론

①7
②8
③9
④10

정답 보기

정답 ④ · 해설 보기

17.

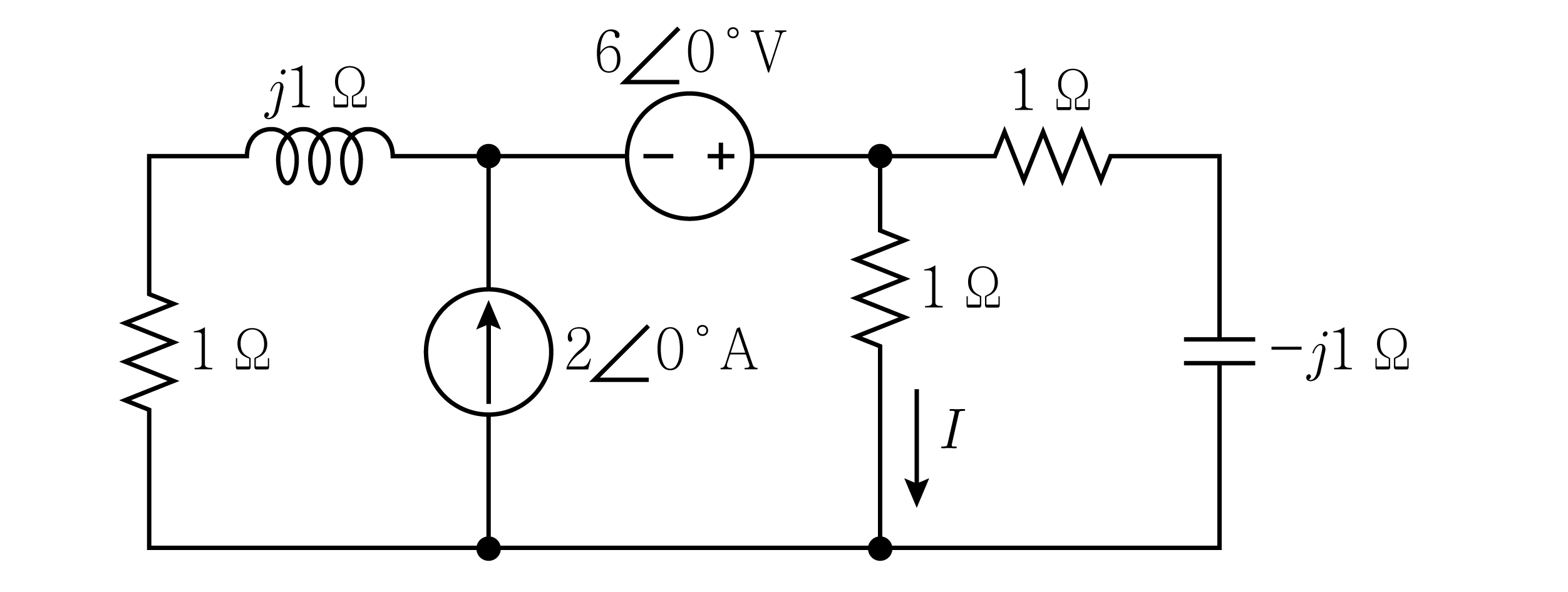

다음 회로에서 전류

I

[A]는?

회로이론

① $- \frac{5}{2} + j \frac{3}{2}$
② $\frac{5}{2} - j \frac{3}{2}$
③ $- \frac{3}{2} + j \frac{5}{2}$
④ $\frac{3}{2} - j \frac{5}{2}$

정답 보기

정답 ② · 해설 보기

18.

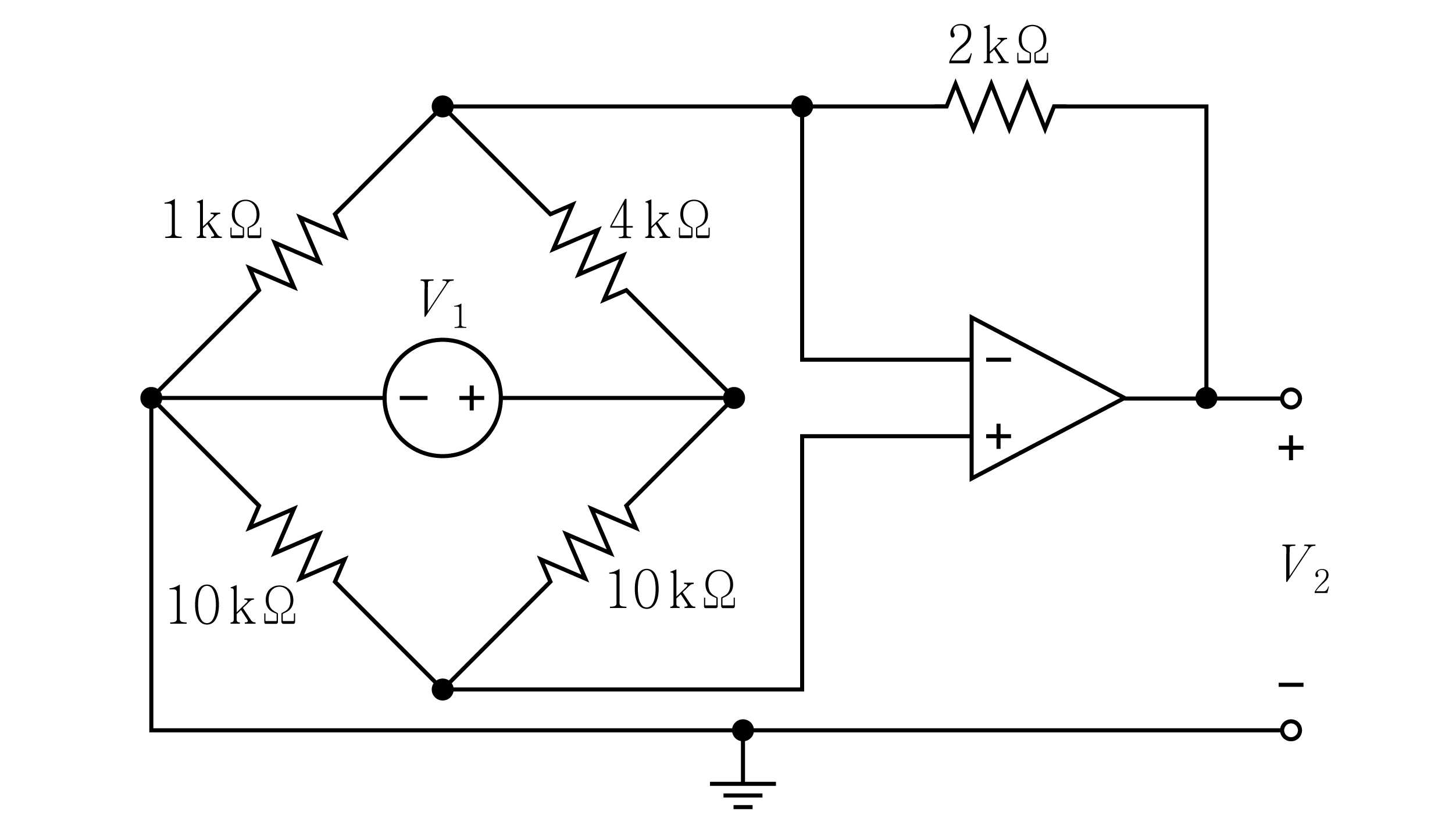

이상적인 연산증폭기를 사용한 다음 회로에서

\frac{V _{2}}{V _{1}}

는?

회로이론

① $\frac{2}{4}$
② $\frac{3}{4}$
③ $\frac{4}{4}$
④ $\frac{5}{4}$

정답 보기

정답 ④ · 해설 보기

19.

다음 회로에서

t = 0

일 때 저장된 에너지가 없고 전류원이

i_{s} = 10 u (t)

[A]일 때,

t > 0

에서

V_{o} (s)

는? (단,

u (t)

는 단위계단함수이다)

회로이론

① $\frac{25}{s} + \frac{25}{s + 4}$
② $\frac{25}{s} + \frac{25}{s - 4}$
③ $\frac{20}{s} - \frac{40}{2 s + 5}$
④ $\frac{20}{s} - \frac{40}{2 s - 5}$

정답 보기

정답 ③ · 해설 보기

20.

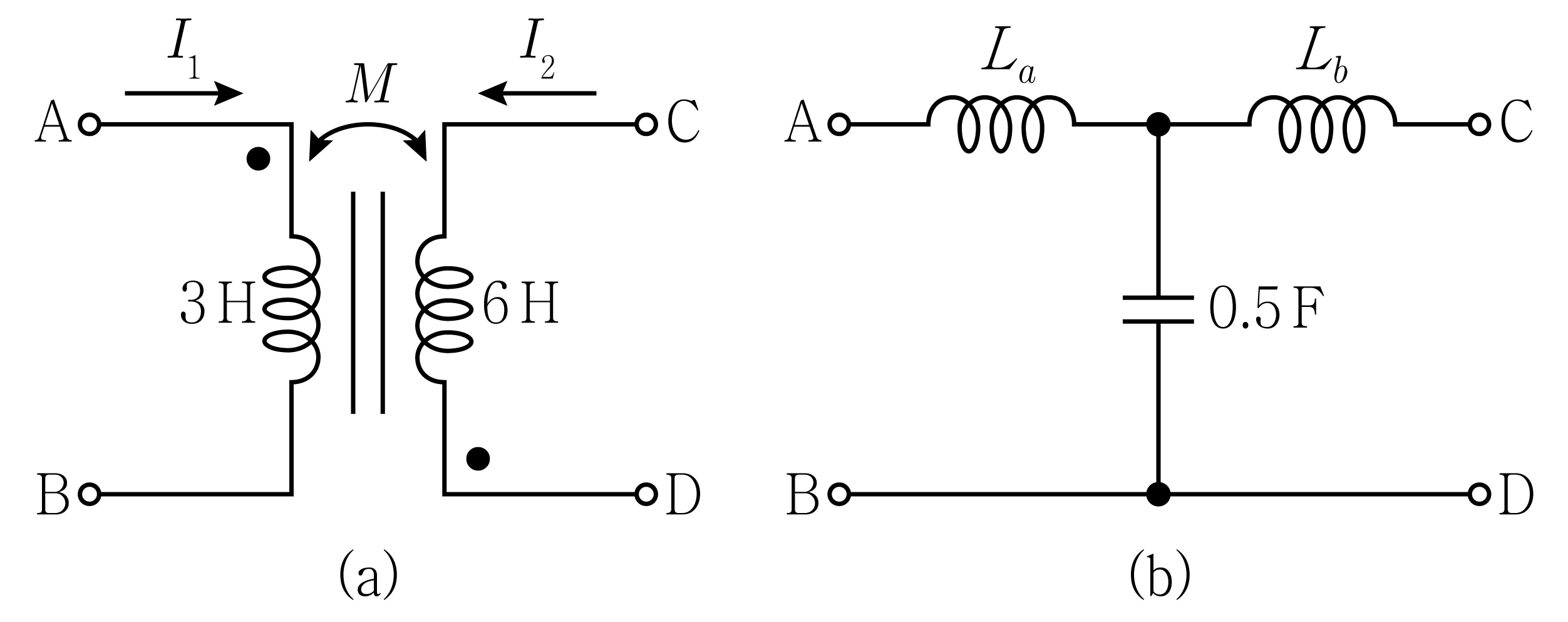

그림에서 (a)의 선형변압기 등가회로가 (b)의 T 등가회로로 대치될 수 있을 때, 상호 인덕턴스

M

[H]은? (단,

ω

＝ 1 rad/s이다)

회로이론

①－2
②0.5
③2
④3

정답 보기

정답 ③ · 해설 보기

21.

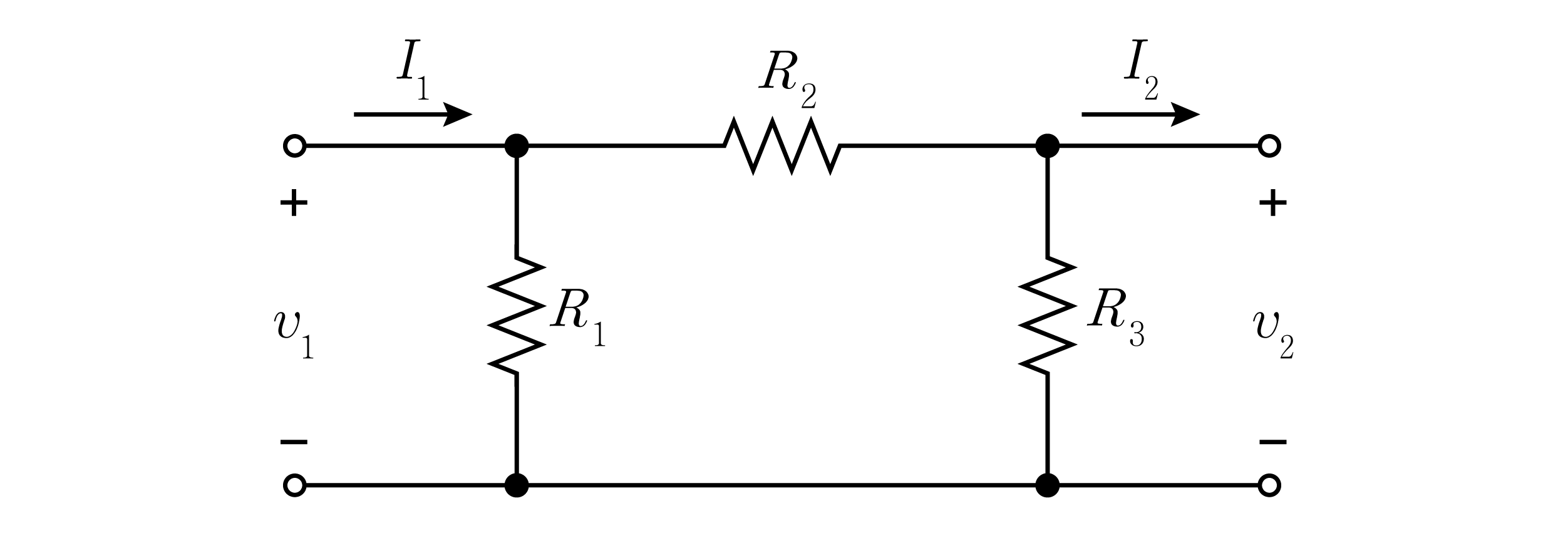

그림과 같은 2포트 네트워크 회로를 전송(ABCD)파라미터로 나타낼 때 단락회로 전달 임피던스(B파라미터)는 10 Ω이고, 개방회로 전달 어드미턴스(C파라미터)는 2 S일 때, 단락회로 전류이득(D파라미터)이 6이 되도록 하는 저항

R_{3}

[Ω]는?

회로이론

①2
②3
③4
④6

정답 보기

정답 ③ · 해설 보기

22.

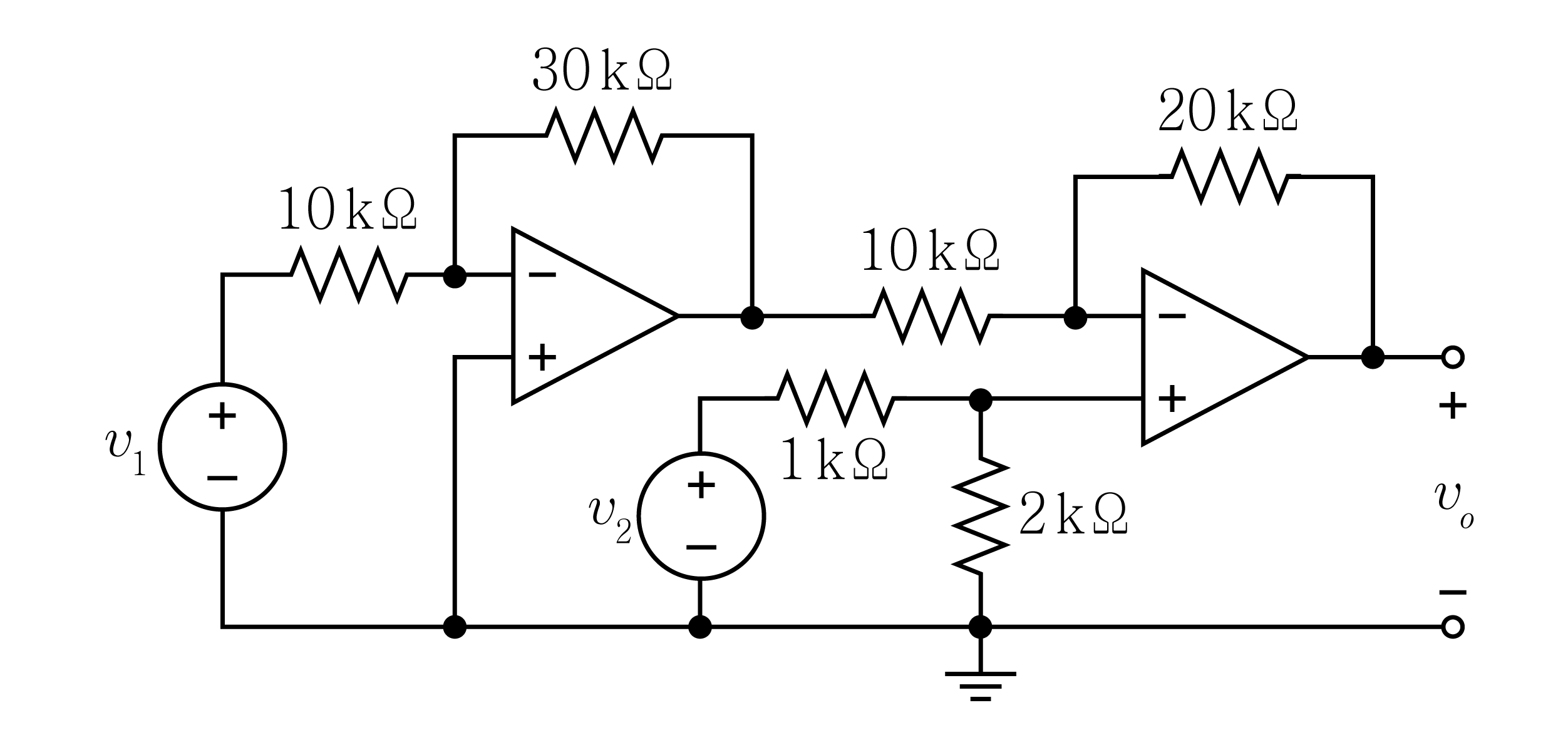

이상적인 연산증폭기를 사용한 다음 회로에서 전압

v_{1}

[V]과

v_{2}

[V]가 인가되는 경우의 출력전압

v_{o}

[V]는?

회로이론

① $2 v_{1} + 4 v_{2}$
② $2 v_{1} + 6 v_{2}$
③ $4 v_{1} + 2 v_{2}$
④ $6 v_{1} + 2 v_{2}$

정답 보기

정답 ④ · 해설 보기

23.

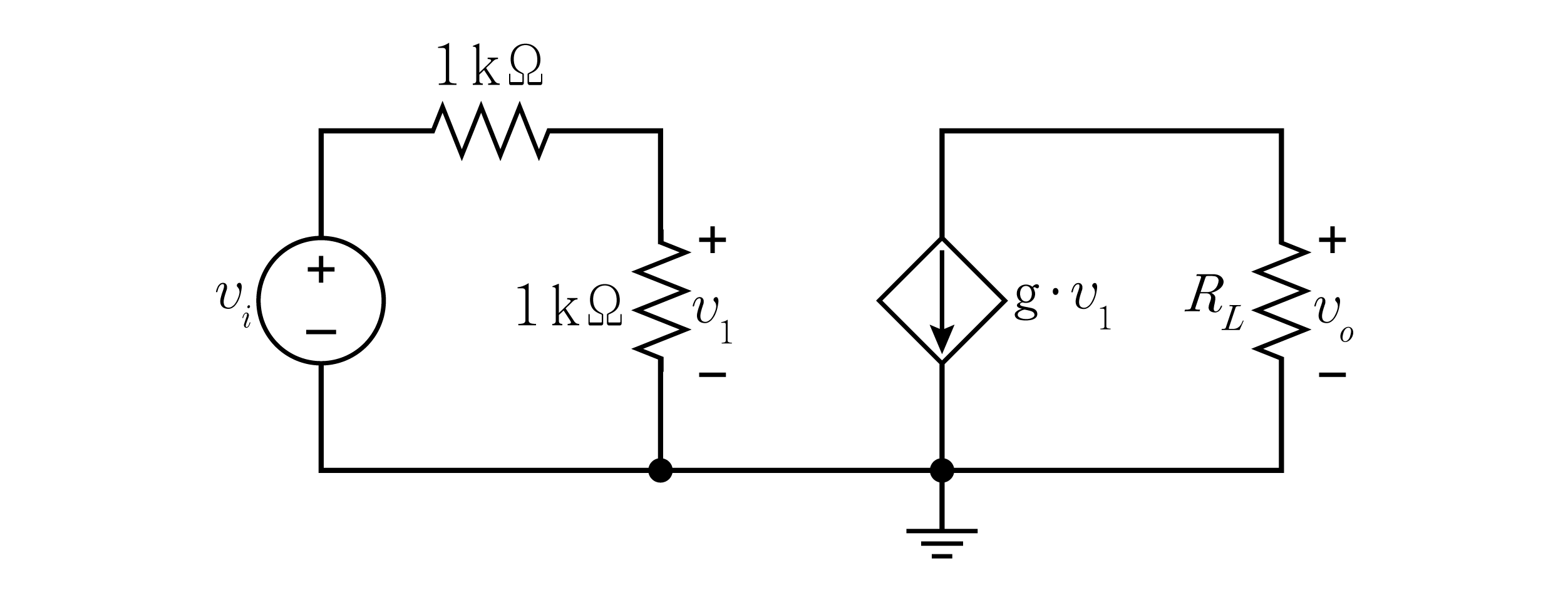

다음 회로에서

R_{L}

＝ 5 kΩ일 때

\frac{v _{o}}{v _{i}}

＝－50이 되기 위한 g [S]는?

회로이론

① $\frac{1}{25}$
② $\frac{1}{50}$
③ $\frac{1}{75}$
④ $\frac{1}{100}$

정답 보기

정답 ② · 해설 보기

24.

어떤 선형시스템의 입력이

x (t)

＝

e^{- t} u (t)

이고, 출력이

y (t)

＝

10 e^{- t} cos 4 t u (t)

일 때, 이 시스템의 임펄스응답

h (t)

는? (단,

u (t)

는 단위계단함수이다)

회로이론

① $10 δ (t) - 40 e^{- t} sin 4 t u (t)$
② $10 δ (t) - 4 e^{- 2 t} cos 4 t u (t)$
③ $δ (t) - 10 e^{- 2 t} cos 4 t u (t)$
④ $δ (t) - 10 e^{- t} sin 4 t u (t)$

정답 보기

정답 ① · 해설 보기

25.

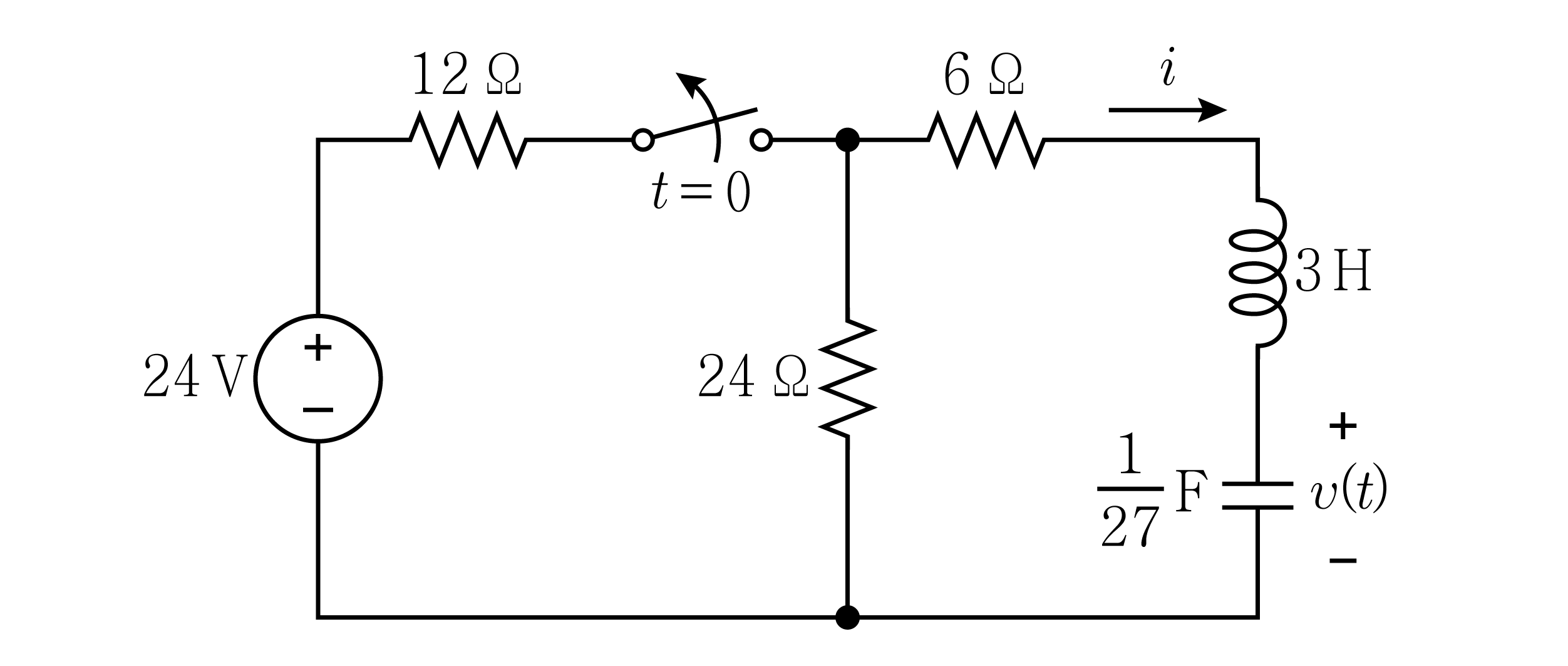

다음 회로에서

t < 0

구간에 스위치는 닫혀서 정상상태를 유지하다가,

t = 0

인 시점에 순간적으로 스위치가 개방되었다.

t > 0

구간에서, 전압

v (t)

[V]는?

회로이론

① $18 e^{- t} - 2 e^{- 9 t}$
② $2 e^{- t} - 18 e^{- 9 t}$
③ $- 2 e^{- t} + 18 e^{- 9 t}$
④ $- 18 e^{- t} + 2 e^{- 9 t}$

정답 보기

정답 ① · 해설 보기
