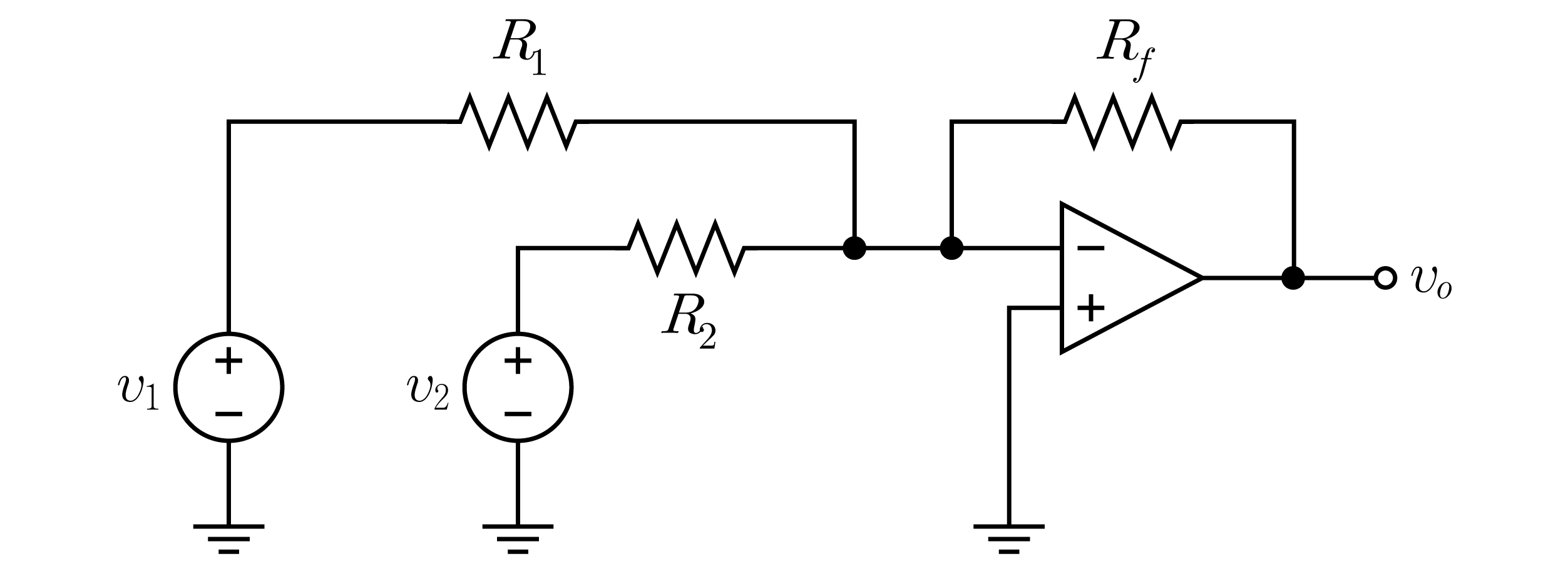

다음 회로의 연산증폭기 동작으로 옳은 것은? (단, 연산증폭기는 이상적이다)

회로이론

①미분기
②적분기
③차동증폭기
④가산증폭기

정답 보기

정답 ④ · 해설 보기

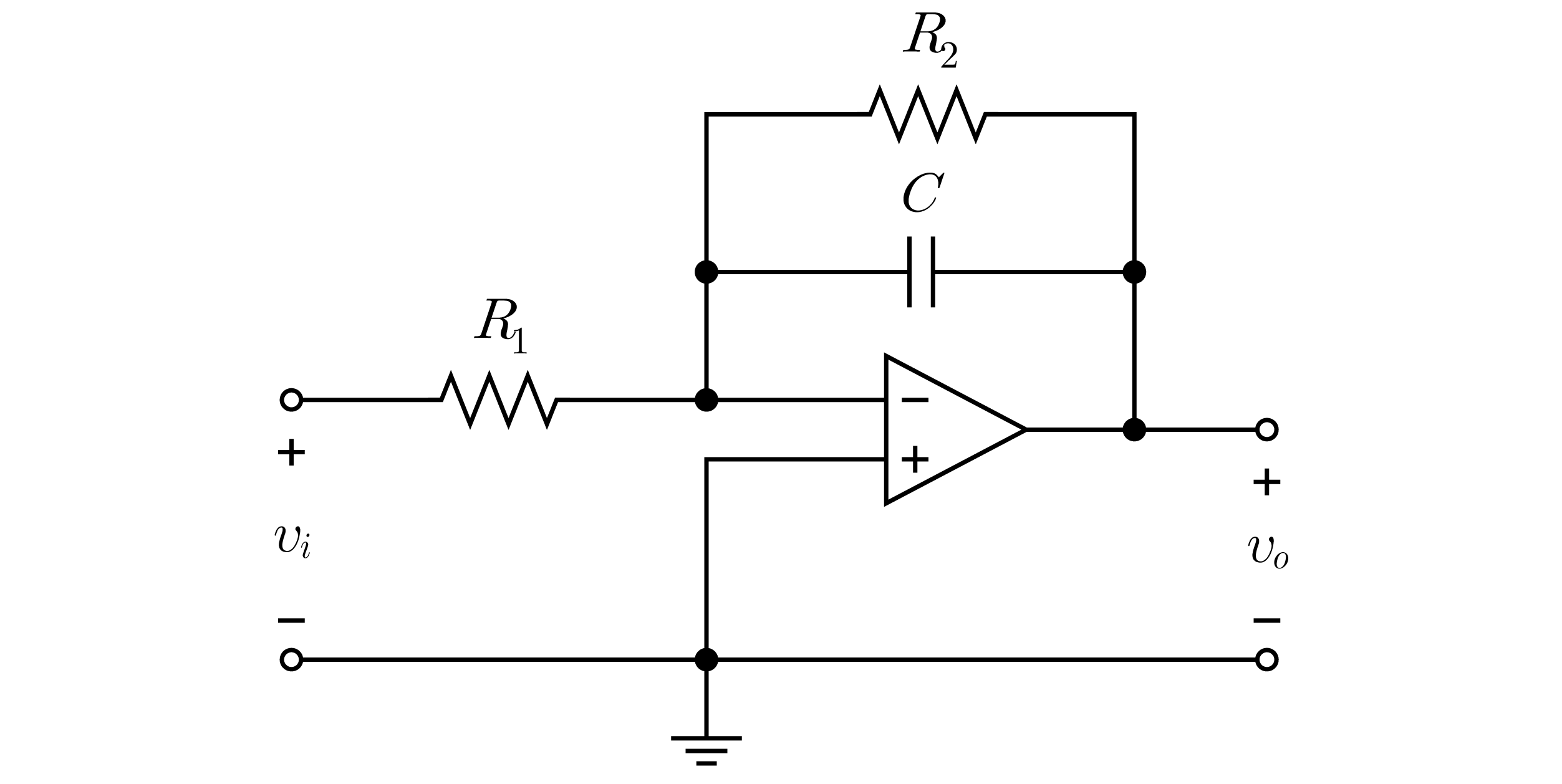

다음 회로가 나타내는 필터는? (단, 연산증폭기는 이상적이다)

회로이론

①저주파통과필터(lowpass filter)
②고주파통과필터(highpass filter)
③대역통과필터(bandpass filter)
④대역제거필터(bandreject filter)

정답 보기

정답 ① · 해설 보기

전달함수

F (s) = \frac{2 ( s ^{2} + 2s + 6 )}{( s + 1 ) ( s + 2 ) ( s + 3 )}

에서 라플라스 역변환

f (t)

의 초깃값

f (0^{+})

과 최종값

f (\infty)

는?

f (0^{+})

f (\infty)

회로이론

①0 0
②0 1
③2 0
④2 1

정답 보기

정답 ③ · 해설 보기

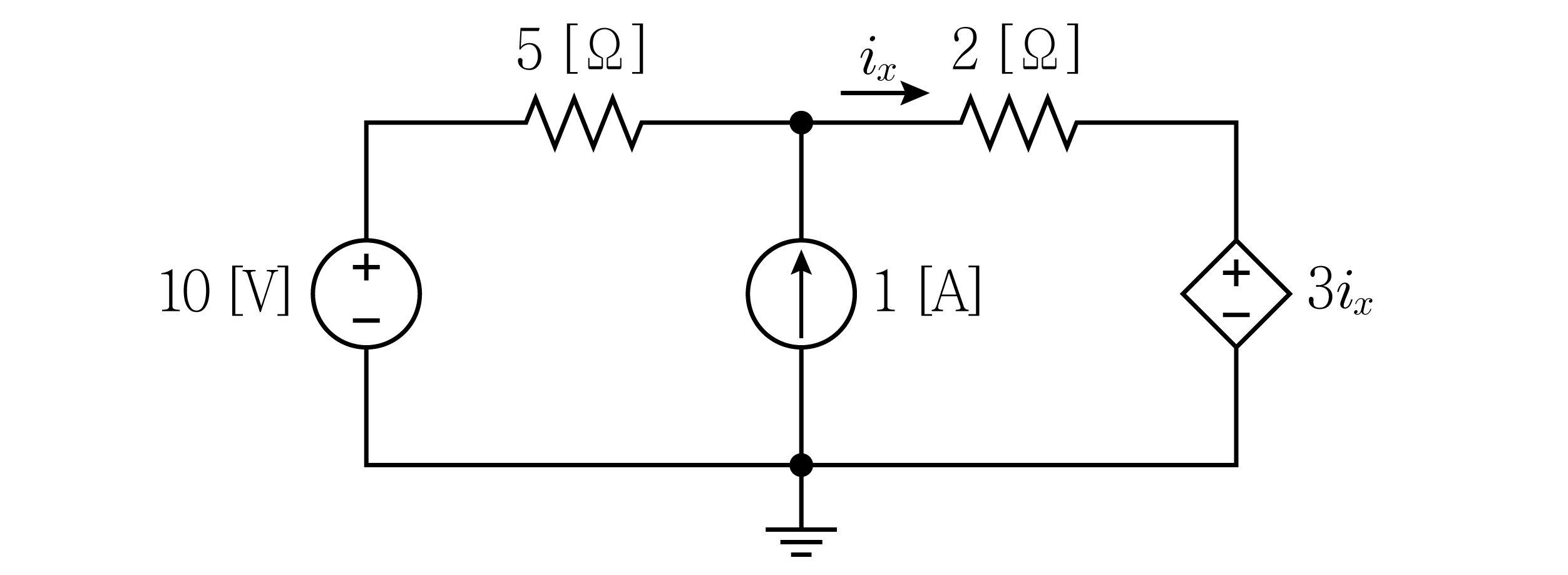

다음 회로의 저항 2 [Ω]에서 소비되는 전력[W]은?

회로이론

①1.5
②3
③4.5
④6

정답 보기

정답 ③ · 해설 보기

다음 회로에서 전류

i (t)

[A]는?

회로이론

① $\frac{2}{8} cos (400 t + 45^{\circ})$
② $\frac{2}{8} cos (400 t - 45^{\circ})$
③ $\frac{2}{4} cos (400 t + 45^{\circ})$
④ $\frac{2}{4} cos (400 t - 45^{\circ})$

정답 보기

정답 ④ · 해설 보기

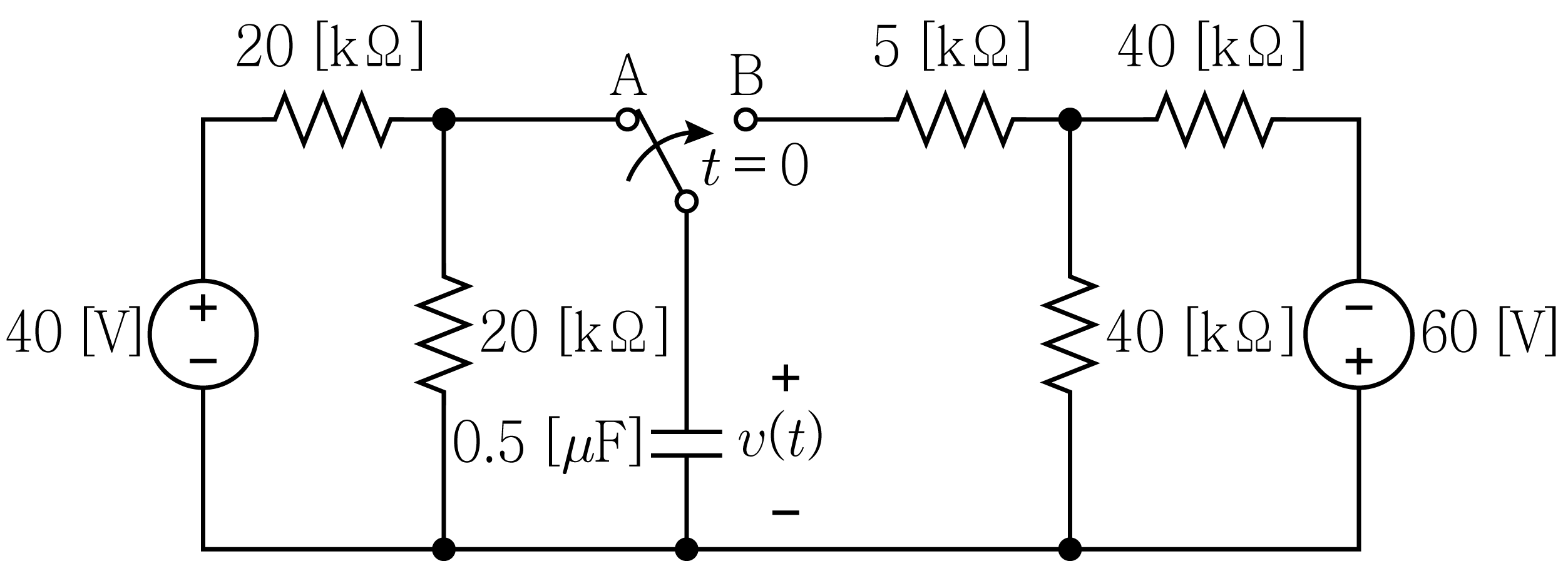

다음 회로에서

t < 0

에서 정상상태에 도달하였다.

t = 0

인 순간에 스위치가 단자 A에서 B로 연결될 때,

t > 0

에서 전압

v (t)

[V]는?

회로이론

① $- 30 + 50 e^{- 80 t}$
② $- 30 + 50 e^{- 8 t}$
③ $50 - 30 e^{- 80 t}$
④ $50 - 30 e^{- 8 t}$

정답 보기

정답 ① · 해설 보기

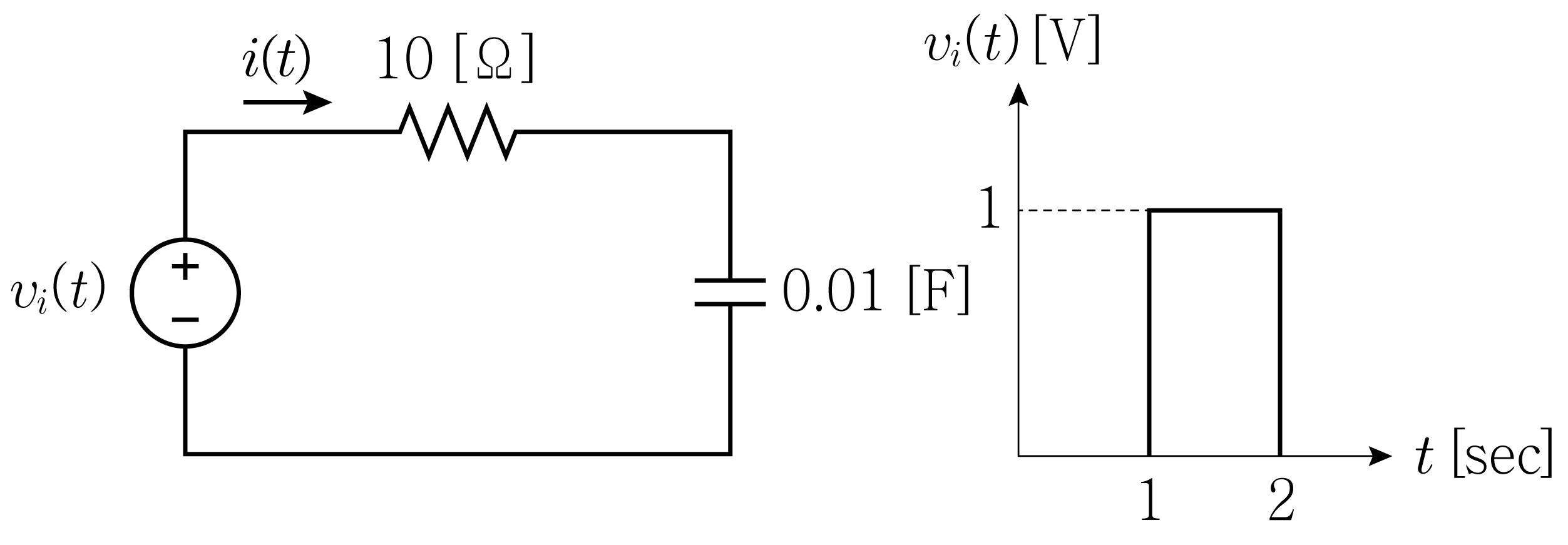

다음 회로에 주어진 입력전압

v_{i} (t)

가 인가될 때,

t = 3

[sec]에서 회로에 흐르는 전류

i (3)

[A]은? (단,

t = 0

에서 커패시터 전압은 0이다)

회로이론

① $\frac{1}{10} e^{- 10} (e^{- 10} - 1)$
② $\frac{1}{10} e^{- 10} (1 - e^{- 10})$
③ $\frac{1}{10} (e^{- 10} - 1)$
④ $\frac{1}{10} (1 - e^{- 10})$

정답 보기

정답 ① · 해설 보기

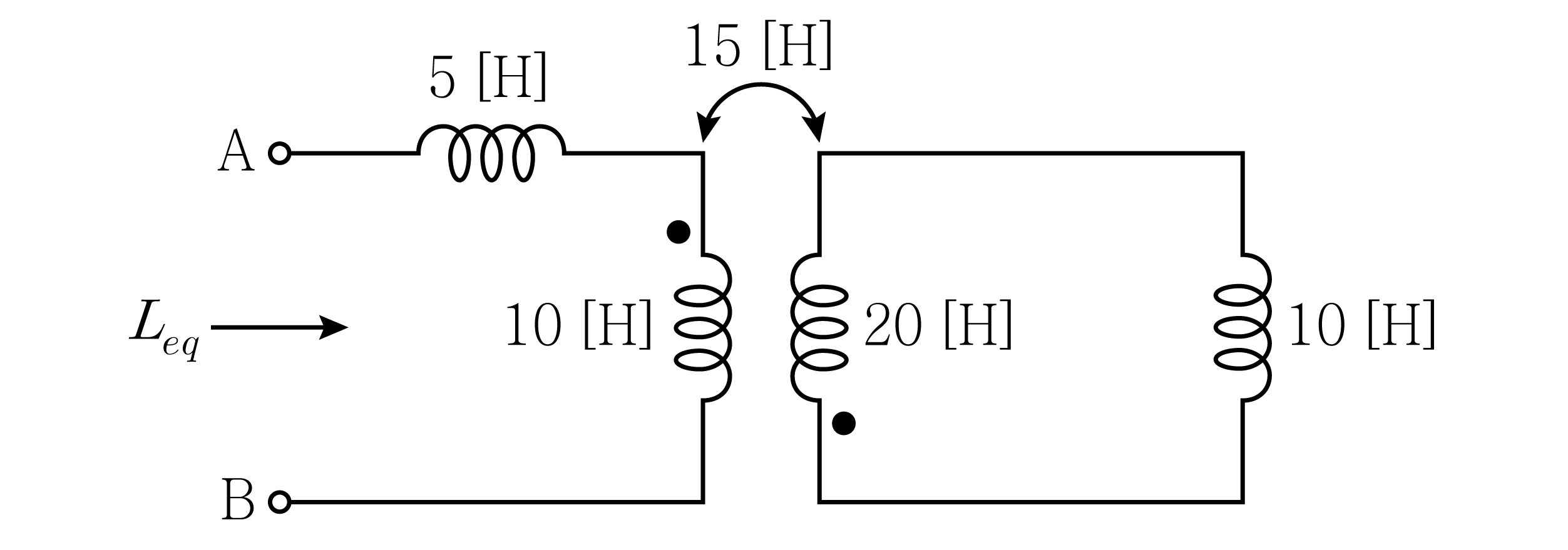

다음 회로의 단자 A와 B에서 등가 인덕턴스

L_{e q}

[H]는?

회로이론

①7.5
②10
③12.5
④15

정답 보기

정답 ① · 해설 보기

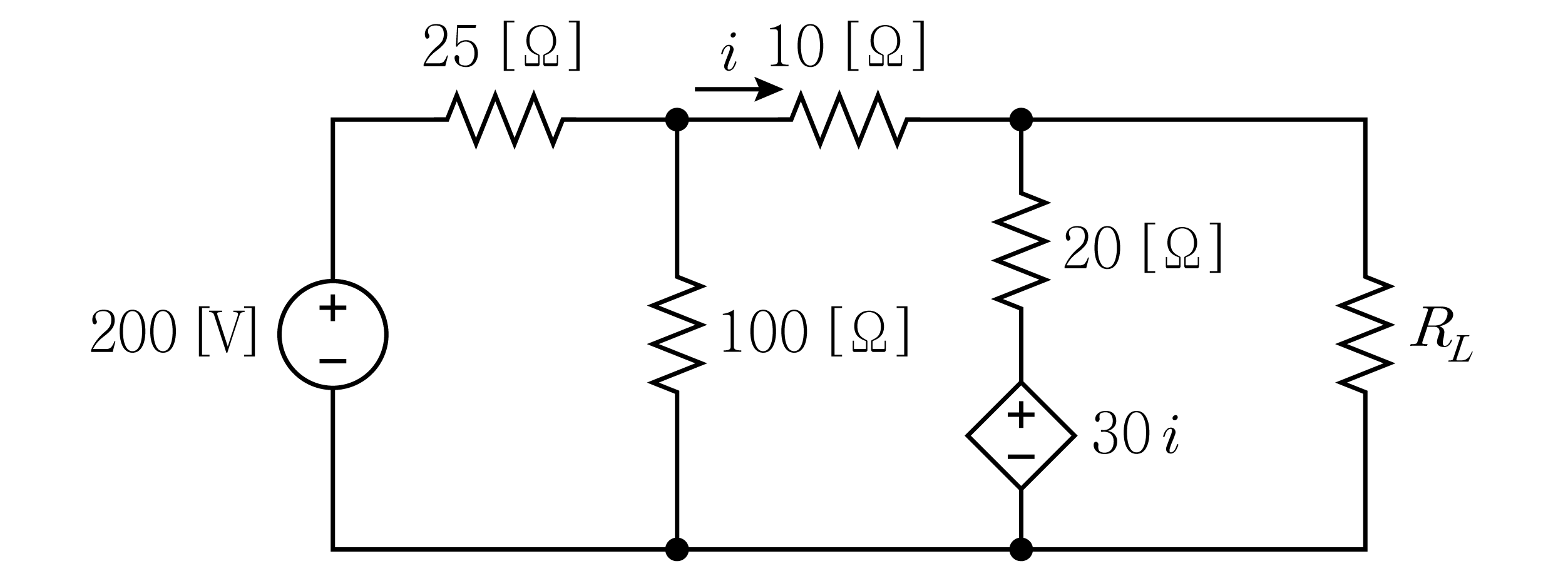

다음 회로에서 저항

R_{L}

에 최대전력을 전달하기 위한

R_{L}

[Ω]은?

회로이론

①2.5
②5
③7.5
④10

정답 보기

정답 ③ · 해설 보기

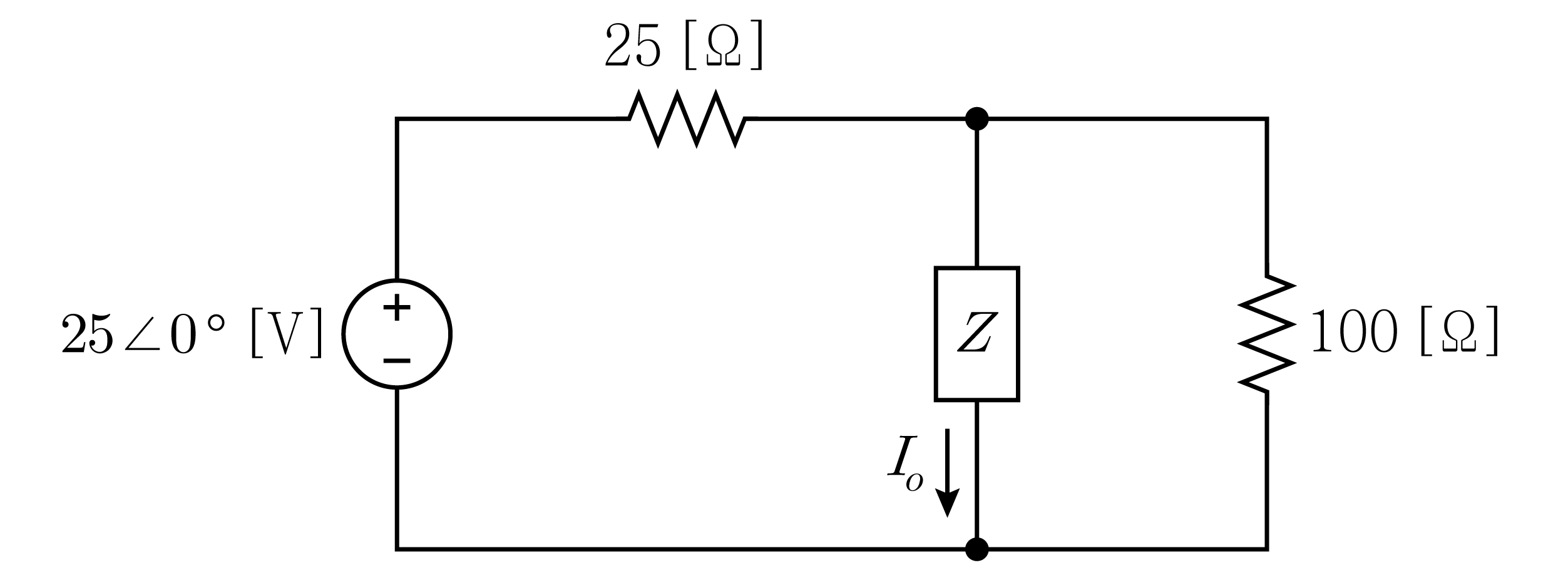

10.

다음 회로에서

I_{o} = \frac{1}{2} ∠ - 45^{\circ}

[A]일 때, 임피던스

Z

[Ω]는?

회로이론

① $j 20$
② $j 25$
③ $j 50$
④ $j 100$

정답 보기

정답 ① · 해설 보기

11.

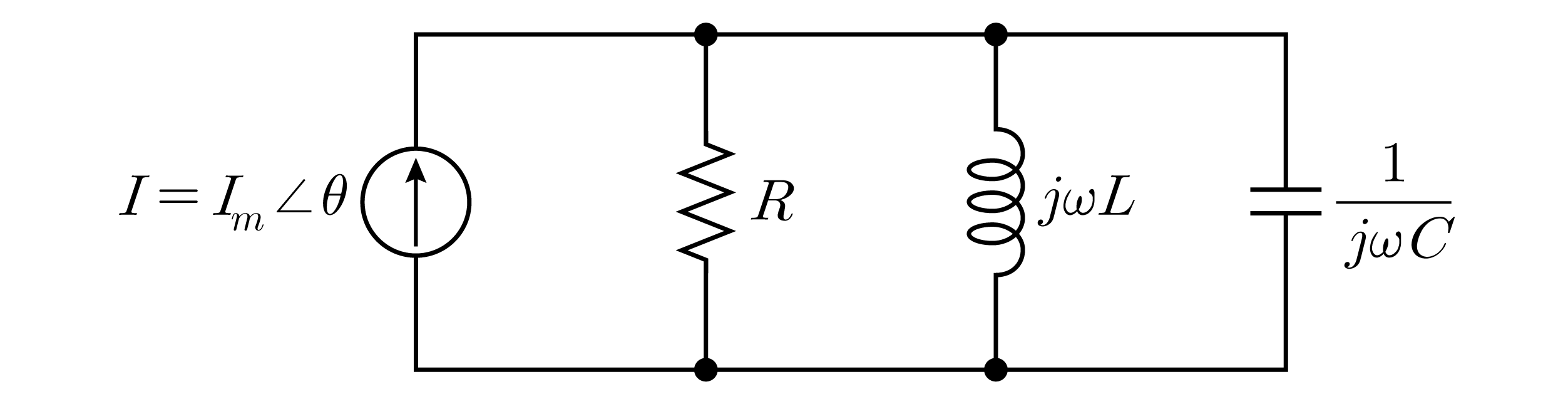

다음 RLC 병렬 공진회로에 대한 설명으로 옳지 않은 것은?

회로이론

①어드미턴스의 크기는 공진 시에 최소가 된다.
②양호도(quality factor)는 $R$ 에 비례한다.
③대역폭(bandwidth)은 $C$ 에 비례한다.
④양호도와 대역폭의 곱은 일정하다.

정답 보기

정답 ③ · 해설 보기

12.

전류

i (t) = 10 sin ω t + 5 sin 3 ω t + 2 sin 5 ω t

[A]가 저항 10 [Ω]에 흐를 때, 소비되는 평균전력[W]은?

회로이론

①170
②645
③1290
④2580

정답 보기

정답 ② · 해설 보기

13.

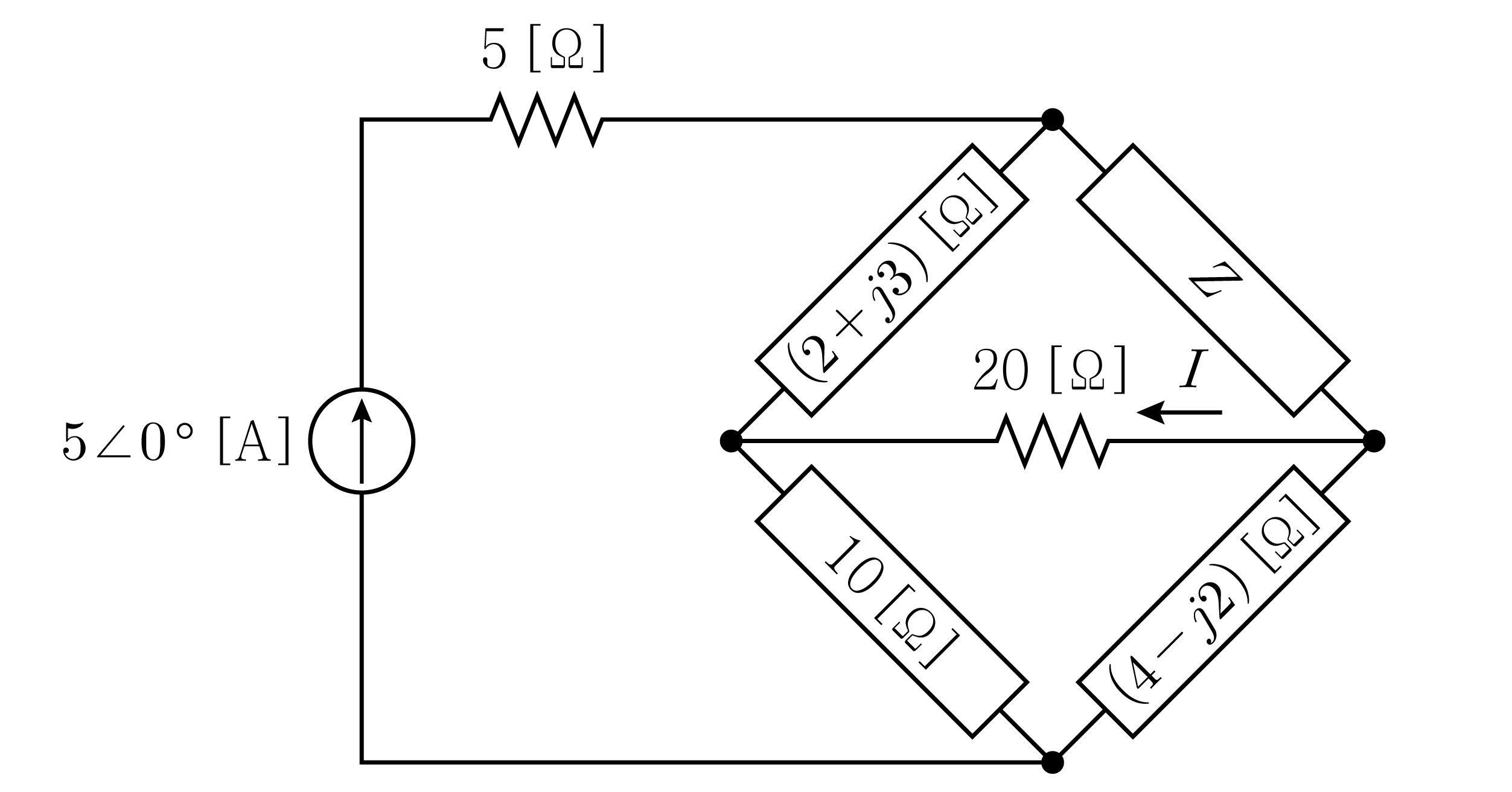

다음 회로의 저항 20 [Ω]에 흐르는 전류

I

가 0일 때, 임피던스

Z

의 리액턴스[Ω]는?

회로이론

①－0.8
②－1
③0.8
④1

정답 보기

정답 ③ · 해설 보기

14.

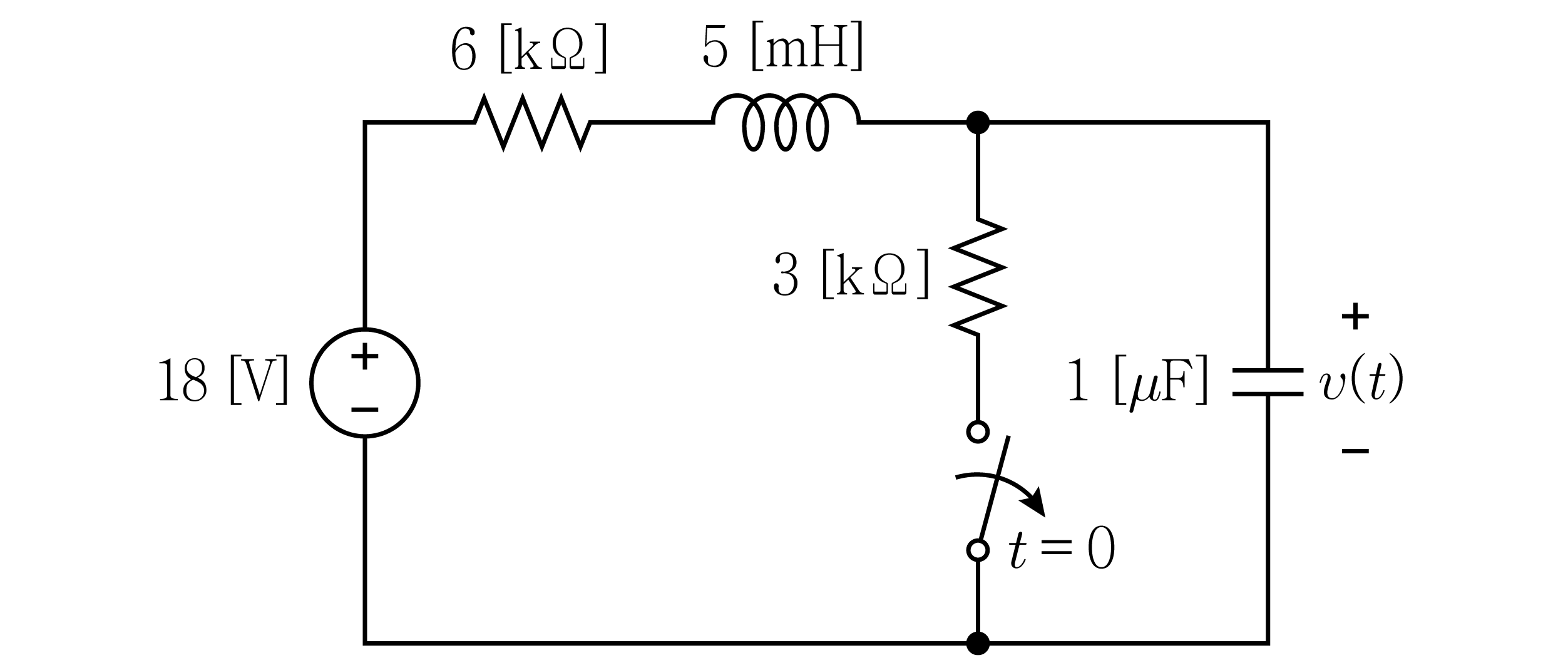

다음 회로에서

t < 0

에서 스위치가 닫혀서 정상상태를 유지하다가

t = 0

인 순간에 개방되었다. 전압

v (t)

의

v (0^{+}) + v (\infty)

의 값[V]은? (단,

v (0^{+})

와

v (\infty)

는 전압

v (t)

의 초깃값과 최종값이다)

회로이론

①4
②12
③18
④24

정답 보기

정답 ④ · 해설 보기

15.

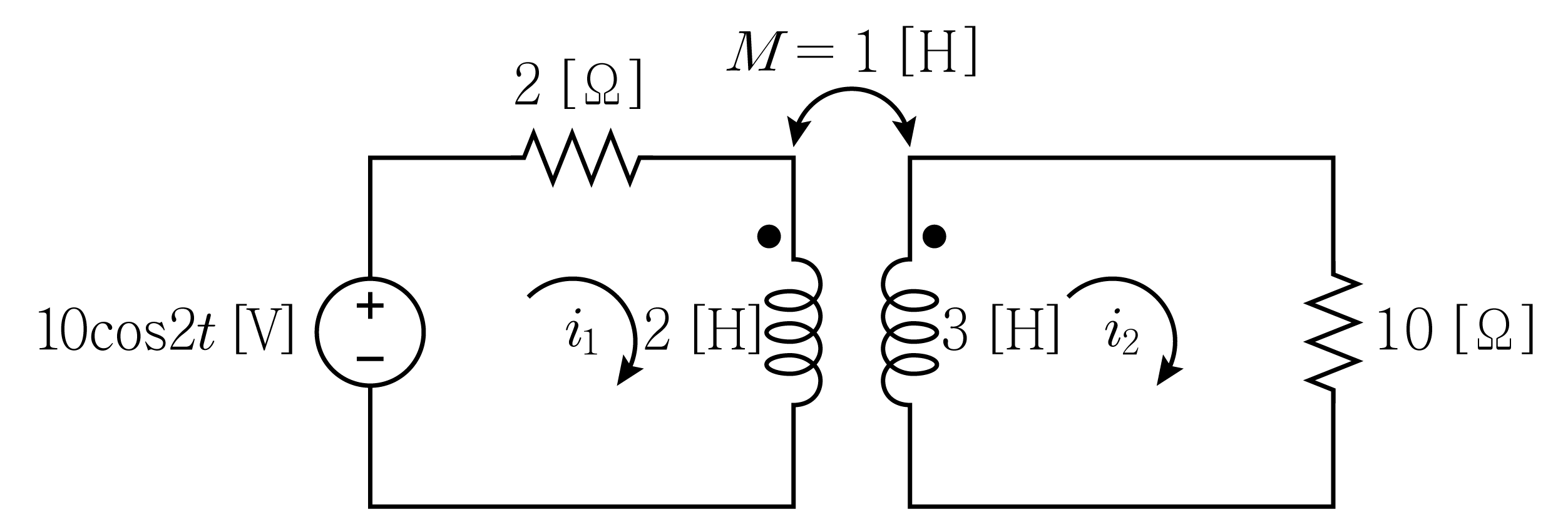

다음 회로에서

\frac{I _{2}}{I _{1}}

는? (단,

I_{1}

과

I_{2}

는

i_{1}

과

i_{2}

의 페이저이다)

회로이론

① $\frac{2}{3}$
② $\frac{3}{2}$
③ $\frac{1}{3 - j 5}$
④ $3 - j 5$

정답 보기

정답 ③ · 해설 보기

16.

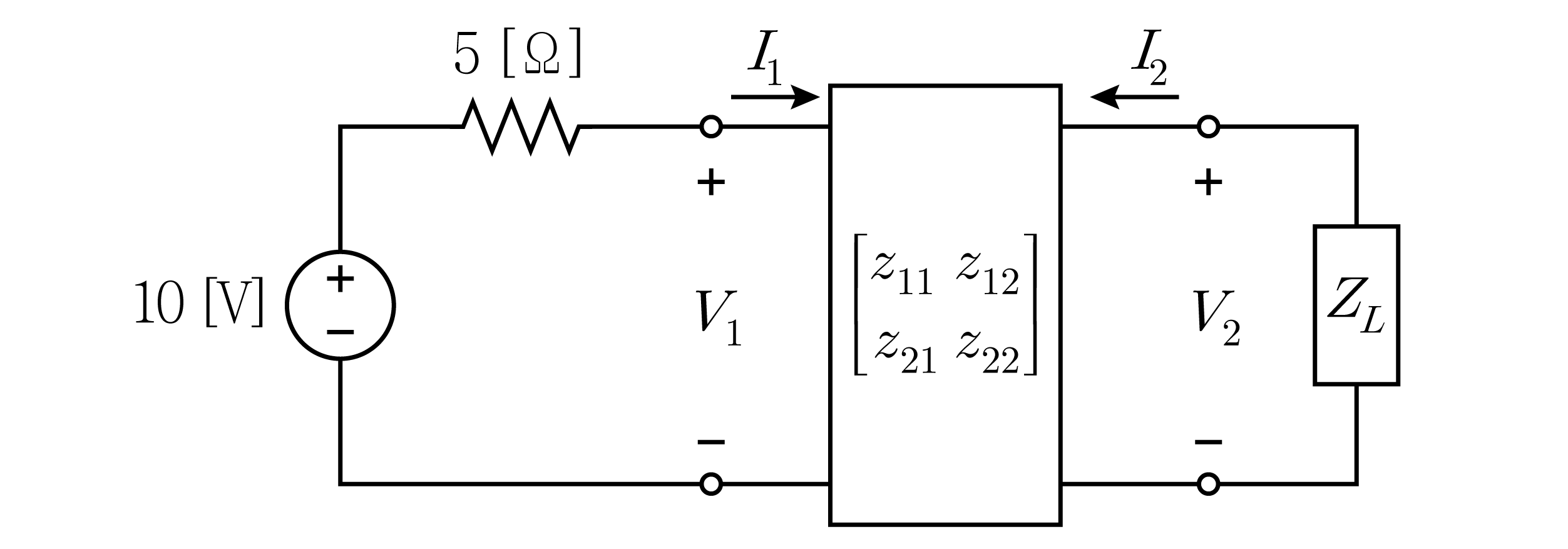

임피던스 파라미터가 포함된 다음 회로에서 최대전력을 전달하기 위한 부하 임피던스

Z_{L}

[Ω]은? (단,

z_{11} = 20

[Ω],

z_{12} = 50

[Ω],

z_{21} = 40

[Ω],

z_{22} = 100

[Ω]이다)

회로이론

①10
②20
③30
④40

정답 보기

정답 ② · 해설 보기

17.

다음 회로에서 단자 a, b, c 간에 대칭 3상 선간전압 120 [V]가 인가될 때, 선전류

I_{L}

[A]의 크기는?

회로이론

① $23$
② $4$
③ $43$
④ $12$

정답 보기

정답 ③ · 해설 보기

18.

다음 회로에서

t < 0

에서 정상상태에 도달하였다.

t = 0

인 순간에 스위치가 단자 A에서 B로 연결될 때,

t > 0

에서 전류

i (t)

[A]는?

회로이론

① $4 - 2 e^{- 5000 t}$
② $4 - 2 e^{- 2500 t}$
③ $4 + 2 e^{- 5000 t}$
④ $4 + 2 e^{- 2500 t}$

정답 보기

정답 ② · 해설 보기

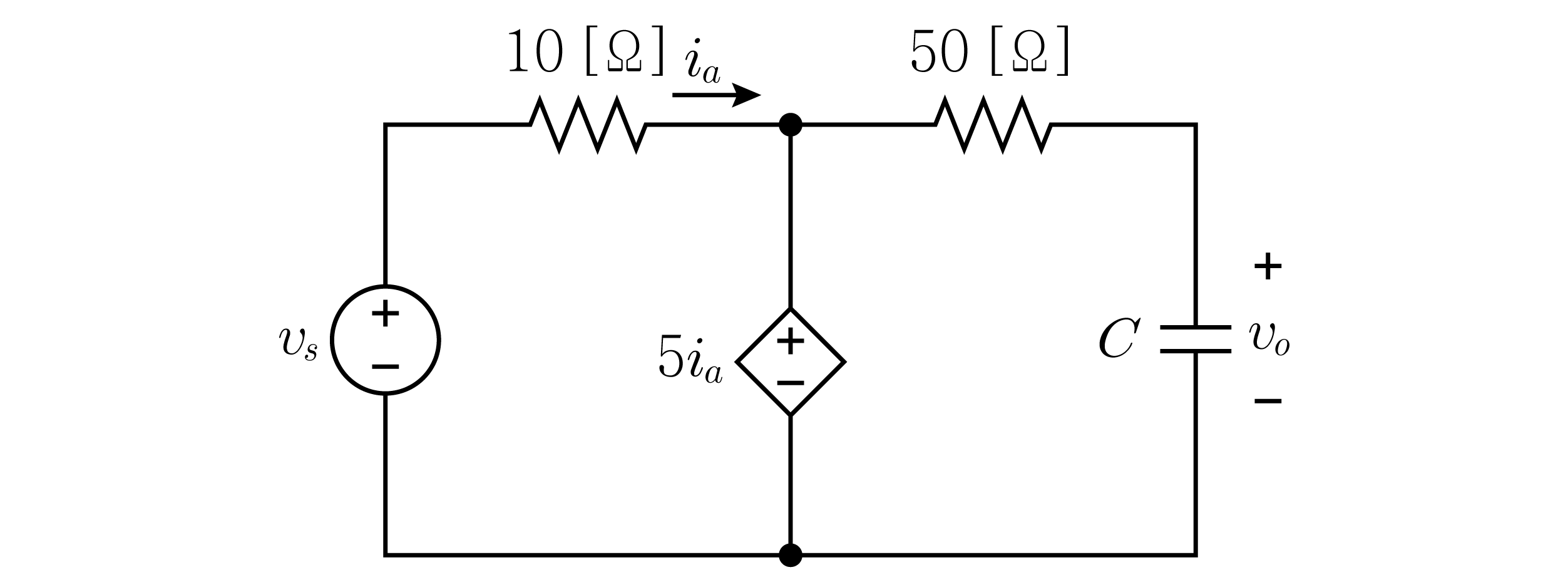

19.

다음 회로에서 입력전압

v_{s}

와 출력전압

v_{o}

에 대한 주파수응답

H (ω)

의 차단주파수(cutoff frequency)가

ω = 10

[rad/sec]일 때, 커패시턴스

C

[mF]는?

회로이론

①1
②2
③3
④4

정답 보기

정답 ② · 해설 보기

20.

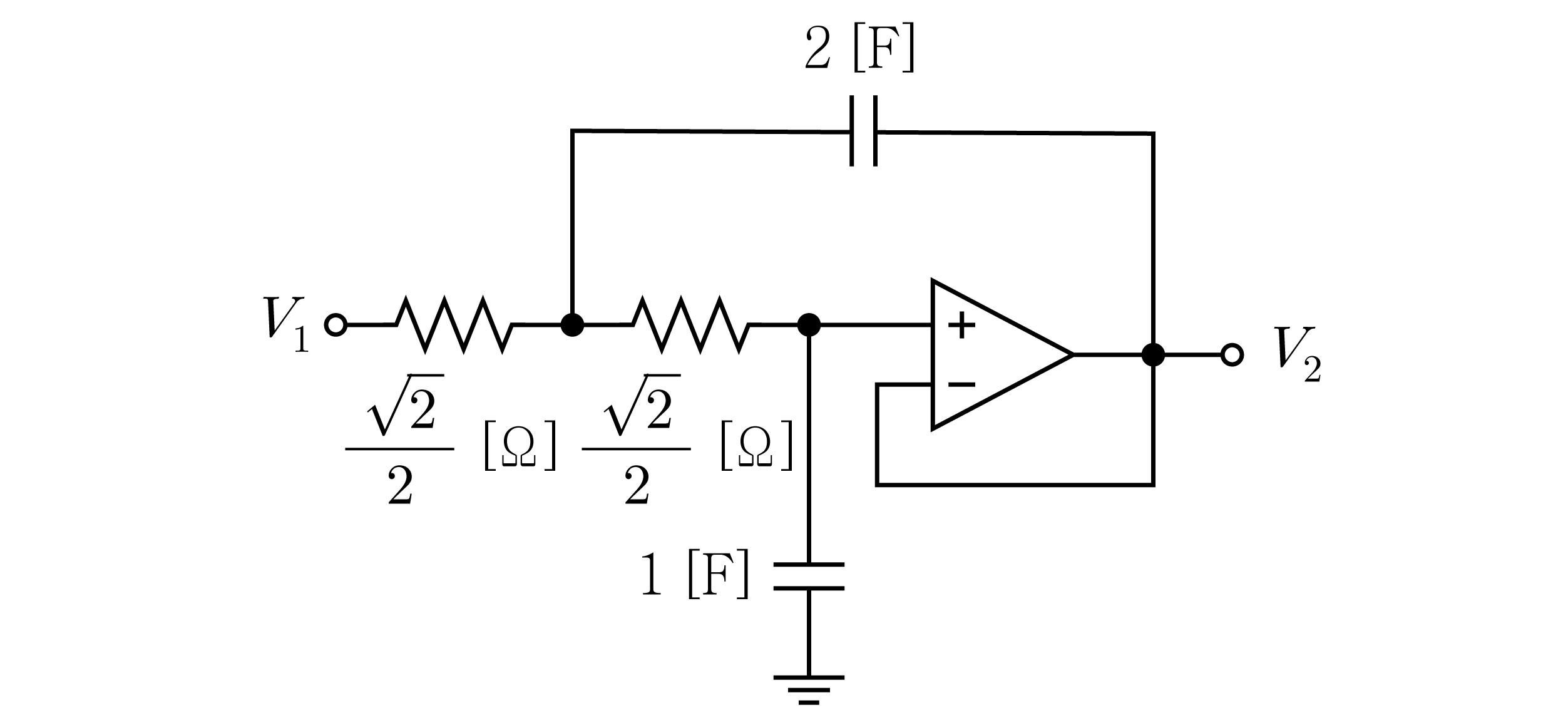

다음 회로의 전달함수

H (s) = \frac{V _{2} ( s )}{V _{1} ( s )}

는? (단, 연산증폭기는 이상적이다)

회로이론

① $\frac{1}{2 s ^{2} + 2 2 s + 1}$
② $\frac{1}{2 s ^{2} + \frac{2}{2} s + 1}$
③ $\frac{1}{s ^{2} + 2 s + 2}$
④ $\frac{1}{s ^{2} + 2 s + 1}$

정답 보기

정답 ④ · 해설 보기

21.

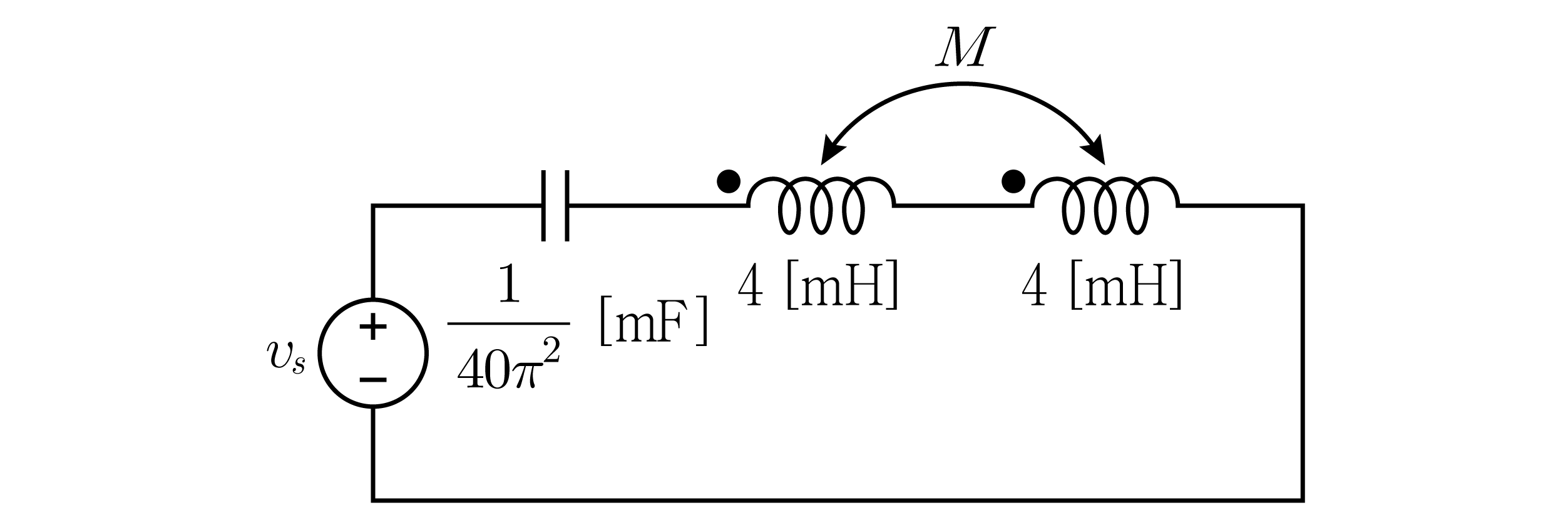

다음 회로의 공진주파수가 1 [kHz]일 때, 상호 인덕턴스

M

[mH]은?

회로이론

①1
②2
③5
④10

정답 보기

정답 ① · 해설 보기

22.

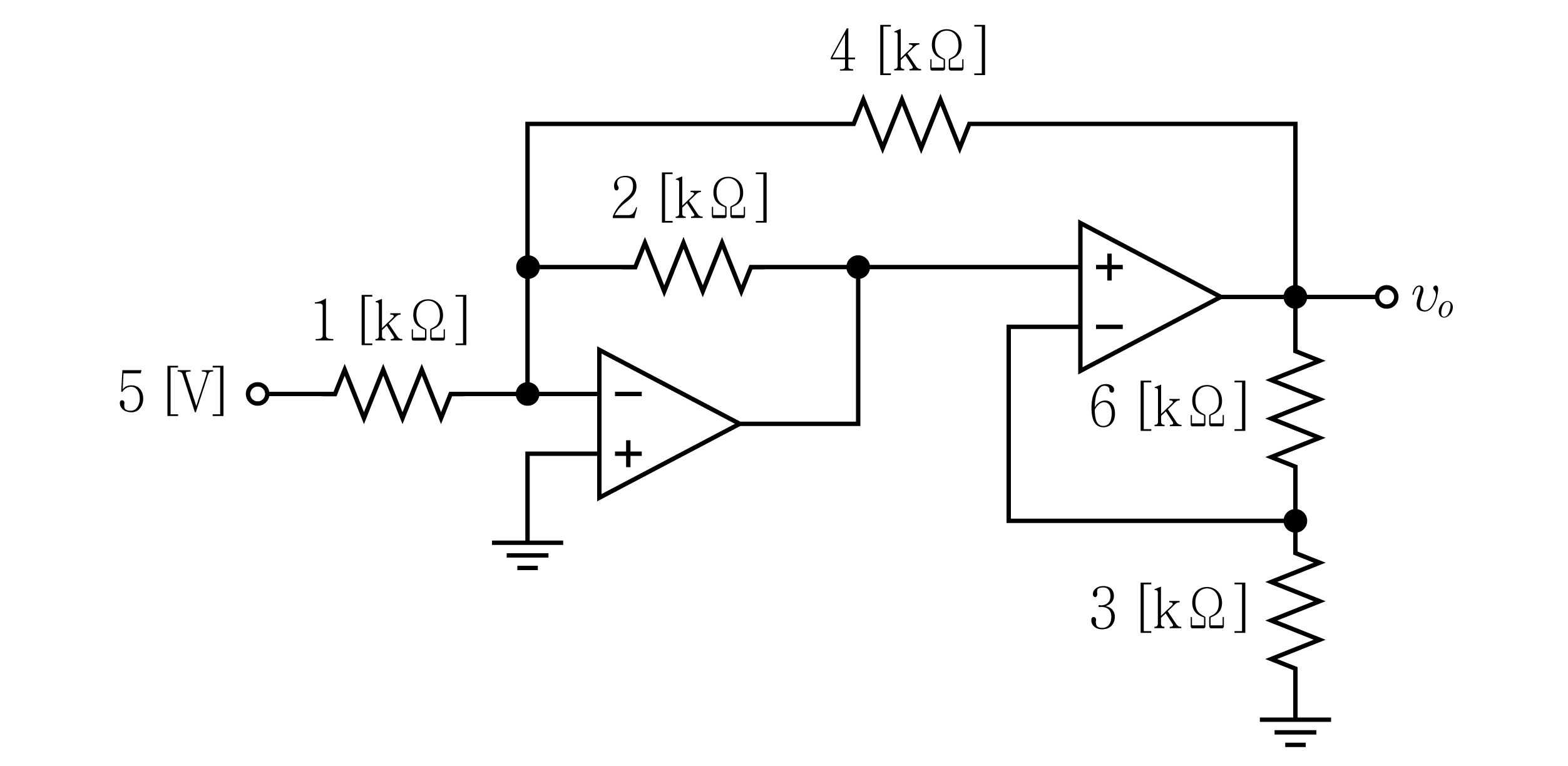

다음 회로에서 전압

v_{o}

[V]는? (단, 연산증폭기는 이상적이다)

회로이론

①－12
②－6
③6
④12

정답 보기

정답 ① · 해설 보기

23.

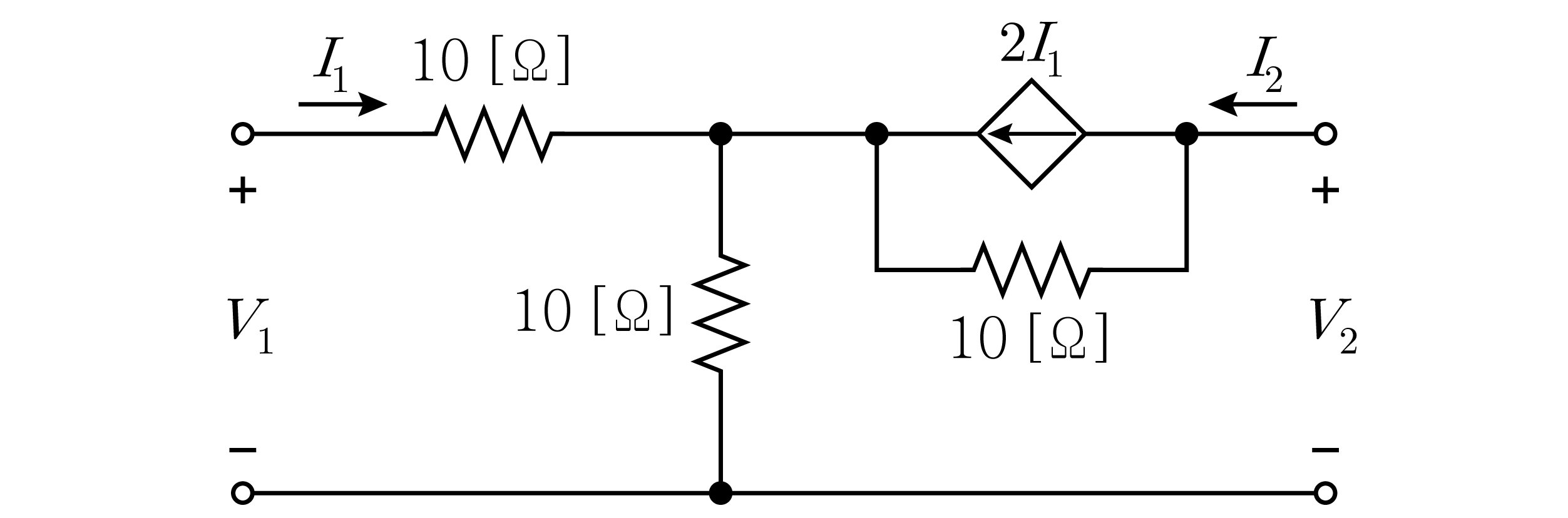

다음 회로의 어드미턴스 파라미터

[y_{11} y_{21} y_{12} y_{22}]

중

y_{22}

[S]는?

회로이론

① $\frac{1}{25}$
② $\frac{1}{15}$
③15
④25

정답 보기

정답 ① · 해설 보기

24.

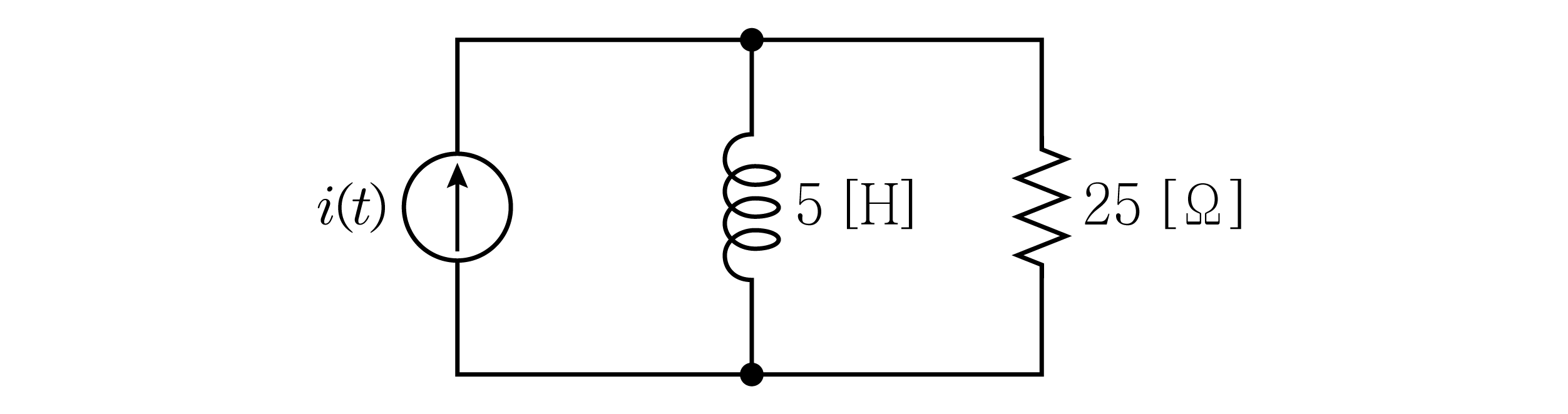

다음 회로는 부하를 구동하는 전원으로 구성된다. 전류원의 전류가

i (t) = 2 cos (5 t - 10^{\circ})

[A]일 때, 부하에 전달되는 복소전력[VA]은?

회로이론

① $\frac{25}{2} ∠ - 45^{\circ}$
② $\frac{25}{2} ∠45^{\circ}$
③ $252 ∠ - 45^{\circ}$
④ $252 ∠45^{\circ}$

정답 보기

정답 ② · 해설 보기

25.

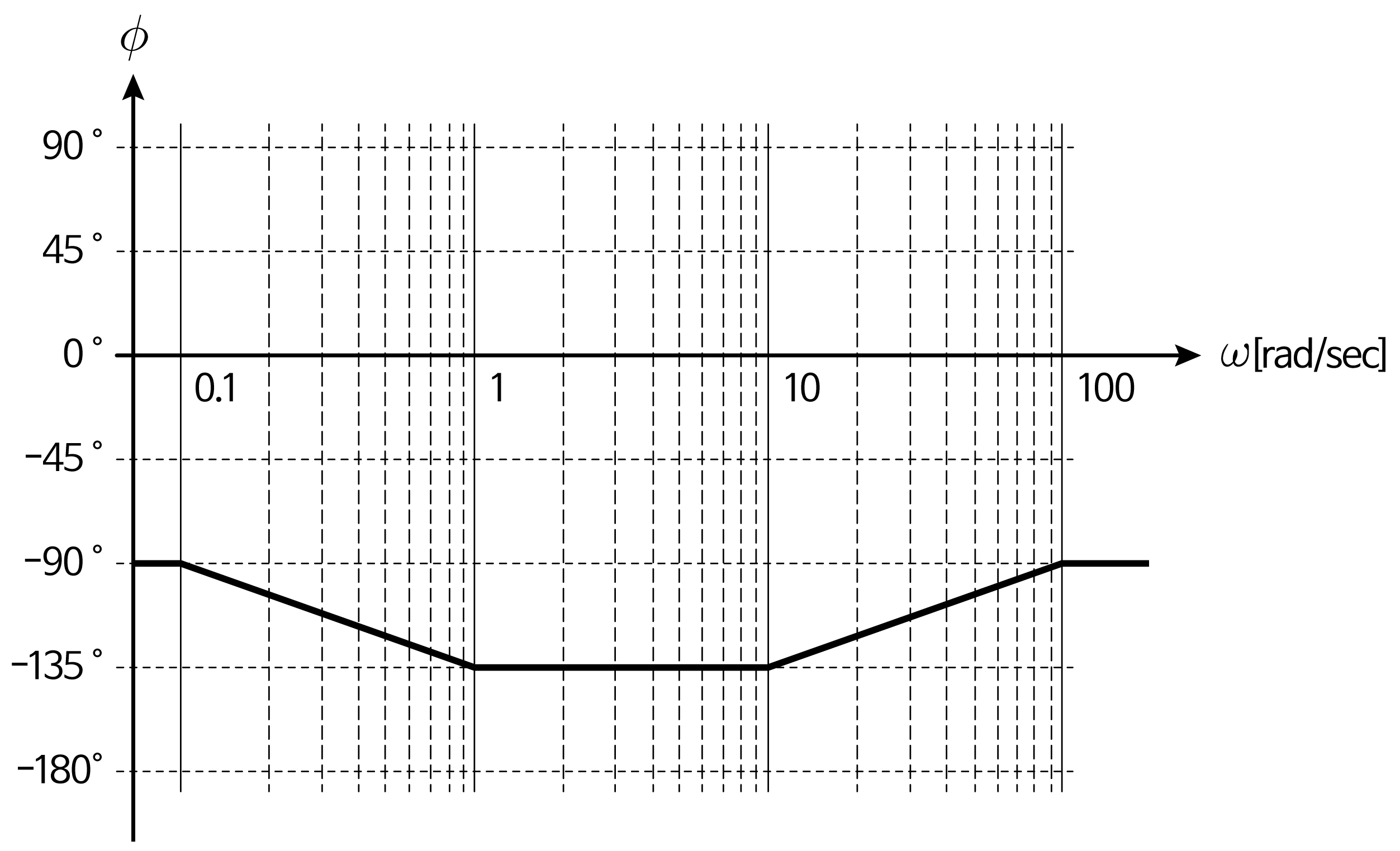

주파수응답

H (ω) = \frac{1 + j bω}{j ω ( 1 + j aω )}

의 위상 보드선도(Bode plot)가 그림과 같이 근사적으로 주어질 때, 적합한

a

와

b

의 값은?

a

b

회로이론

①0.1 1
②1 0.1
③1 10
④10 1

정답 보기

정답 ② · 해설 보기
