7급 국가직 회로이론 2025년 기출문제

시행 2025-09-20 · 책형 가 · 25문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2025 7급 국가직 전과목

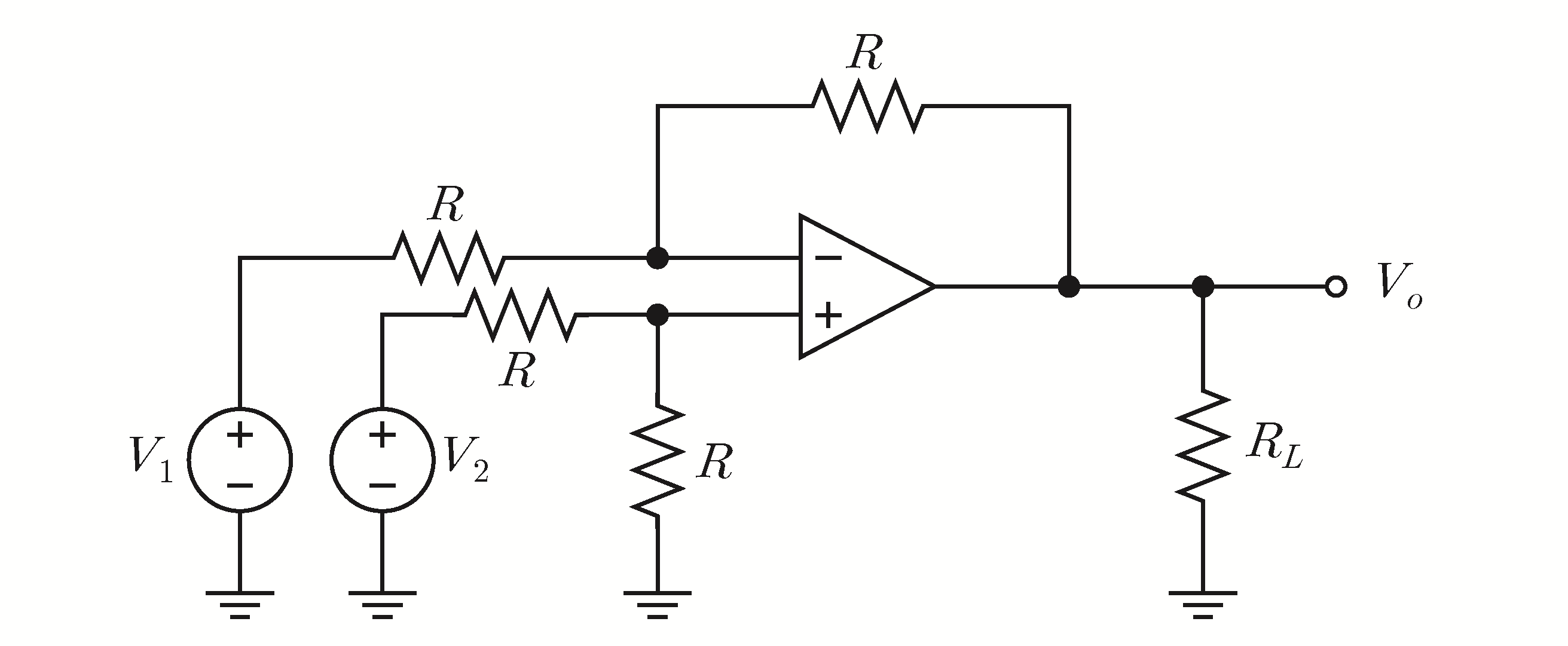

다음 회로에서 출력전압

V_{o}

[V]는? (단, 연산증폭기는 이상적이다)

회로이론

① $- V_{1} + V_{2}$
② $V_{1} + V_{2}$
③ $- V_{1} + 2 V_{2}$
④ $V_{1} + 2 V_{2}$

정답 보기

정답 ① · 해설 보기

회로해석에 대한 설명으로 옳지 않은 것은?

회로이론

①저항에서 소비되는 전력은 음이 아닌 값을 갖는다.
②직류회로에서 부하저항이 그 회로의 테브난 등가저항과 같을 때, 부하저항에 최대전력이 전달된다.
③선형회로에서는 전류, 전압, 전력에 대해 중첩의 원리가 성립한다.
④한 회로 내의 임의의 마디에서 나가는 전류의 합은 그 마디로 들어오는 전류의 합과 같다.

정답 보기

정답 ③ · 해설 보기

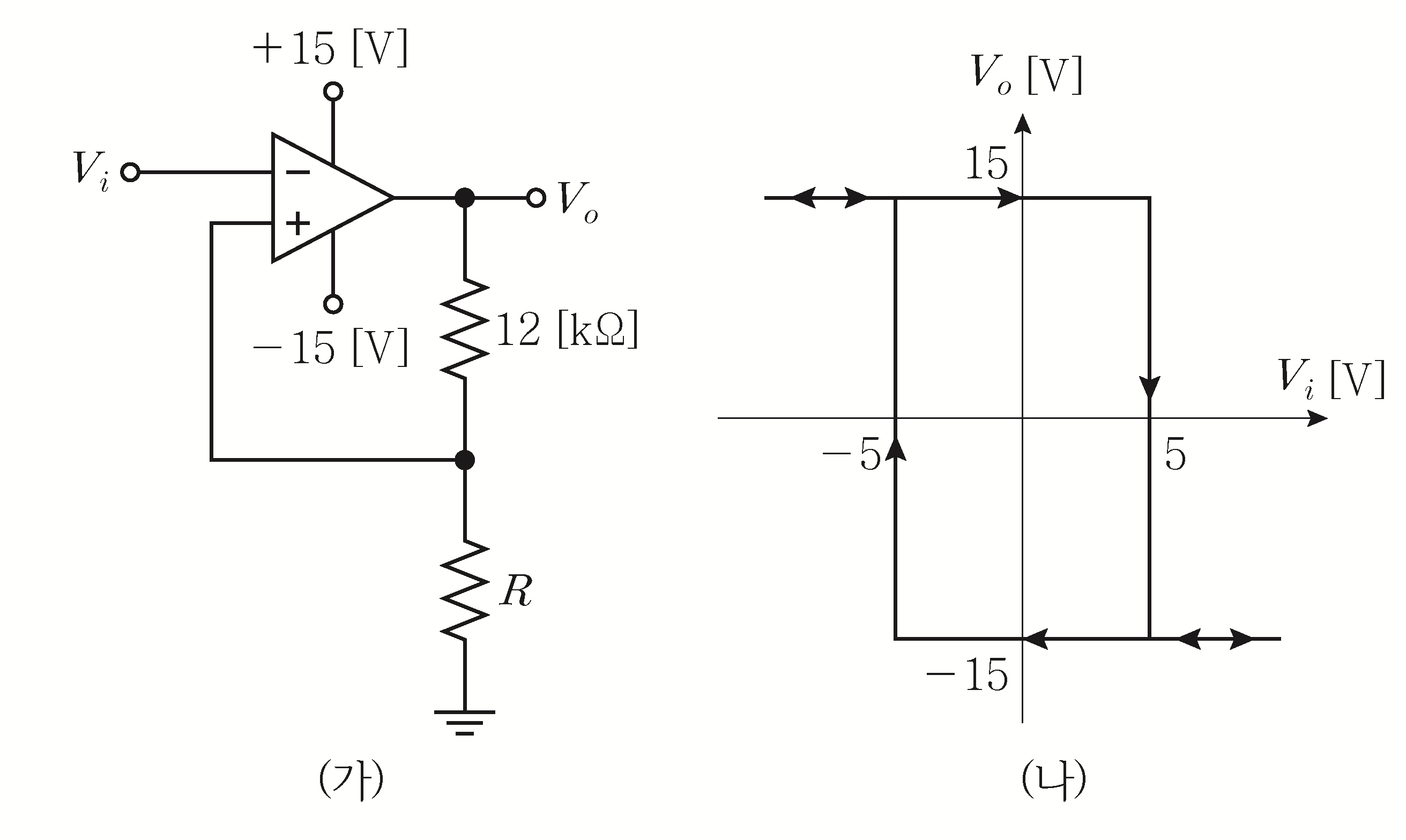

그림 (가) 회로에서 연산증폭기의 입력, 출력 특성이 그림 (나)를 만족하는 저항

R

[kΩ]은? (단, 연산증폭기는 이상적이다)

회로이론

①4
②6
③24
④36

정답 보기

정답 ② · 해설 보기

RLC 직렬회로에 직류 전압원

V_{0}

[V]를 연결하고 정상상태에 도달 후, 인덕터와 커패시터에 저장된 에너지

W_{L}

[J],

W_{C}

[J]를 바르게 연결한 것은?

W_{L}

W_{C}

회로이론

①0 0
②0 $\frac{1}{2} C V_{0}^{2}$
③ $\frac{1}{2} L (\frac{V _{0}}{R})^{2}$ 0
④ $\frac{1}{2} L (\frac{V _{0}}{R})^{2}$ $\frac{1}{2} C V_{0}^{2}$

정답 보기

정답 ② · 해설 보기

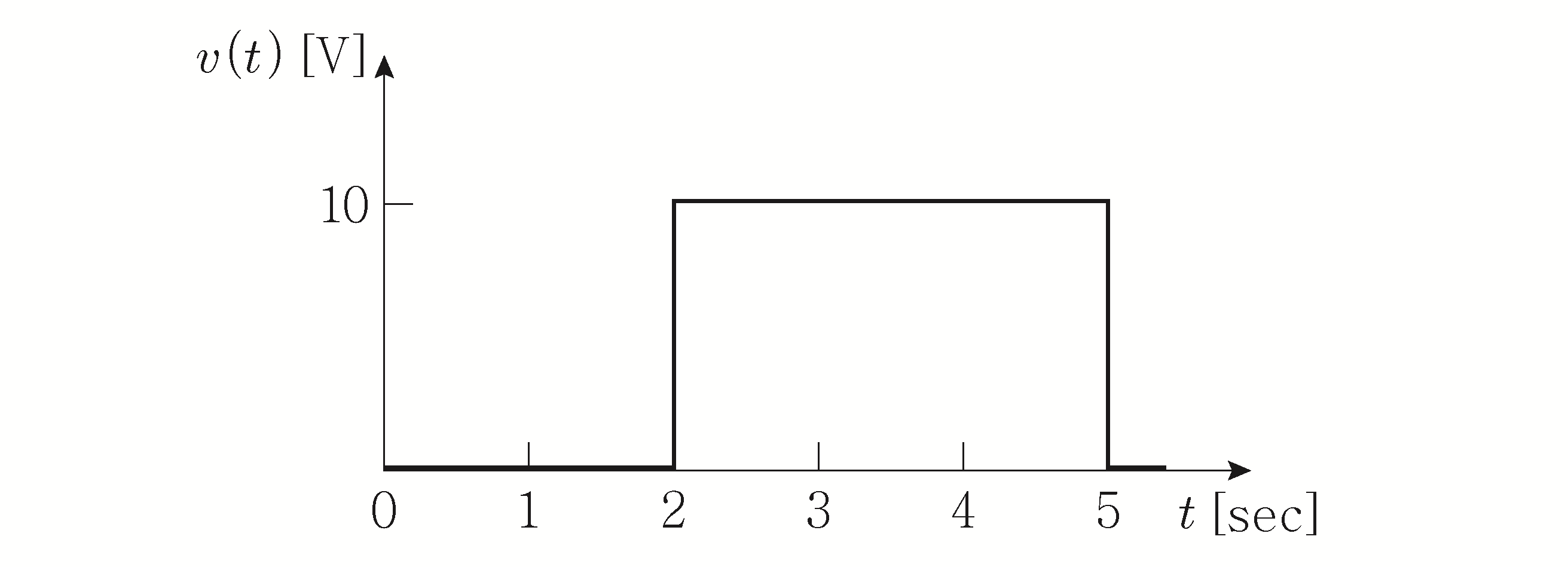

다음 전압

v (t)

[V]를 단위계단함수

u (t)

로 표시하면?

회로이론

① $10 [u (t) - u (t - 2)]$
② $10 [u (t) - u (t - 5)]$
③ $10 [u (t - 2) + u (t - 5)]$
④ $10 [u (t - 2) - u (t - 5)]$

정답 보기

정답 ④ · 해설 보기

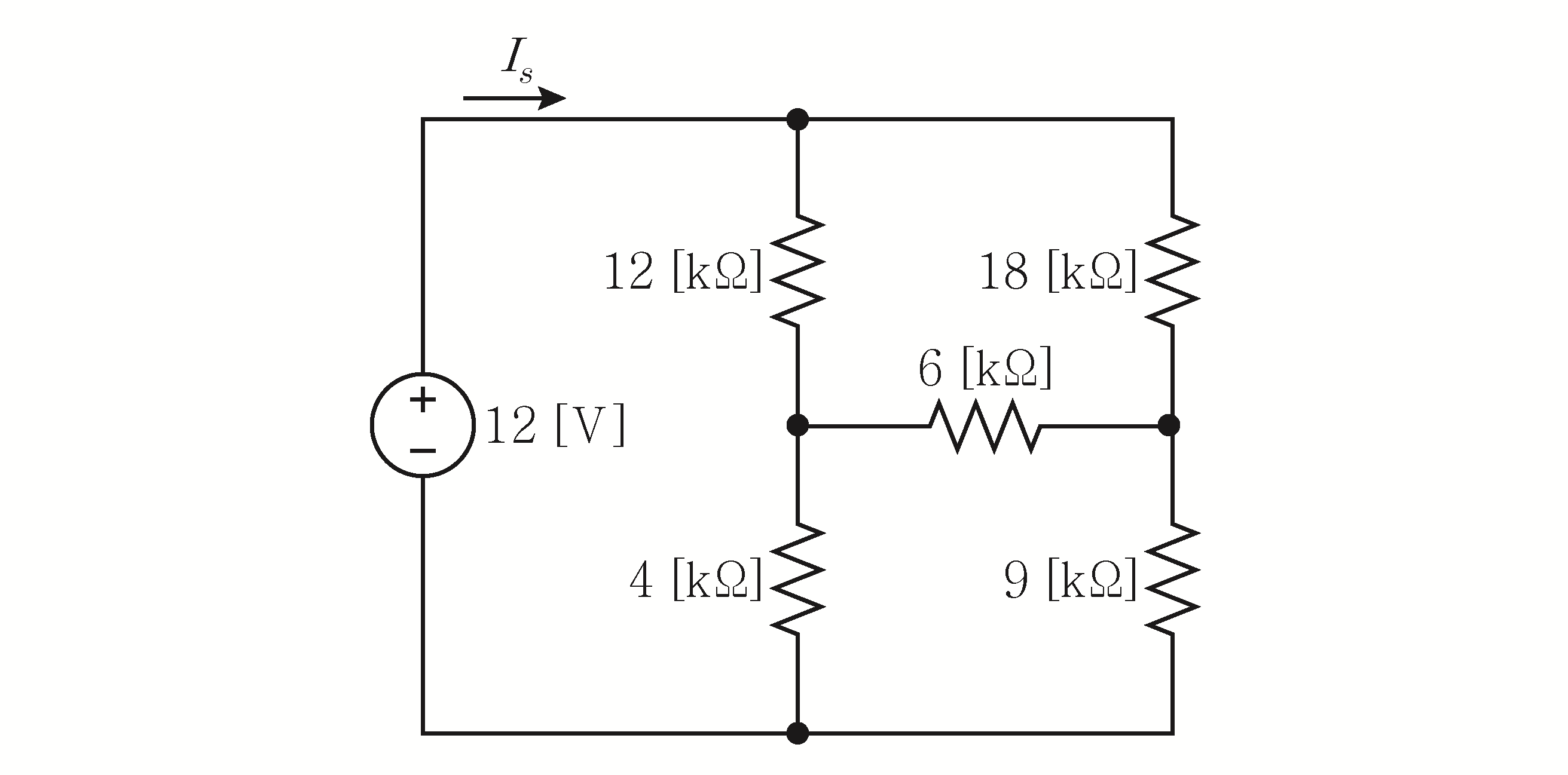

다음 회로에서 전류

I_{s}

[mA]는?

회로이론

①0.6
②0.8
③1.2
④2.4

정답 보기

정답 ③ · 해설 보기

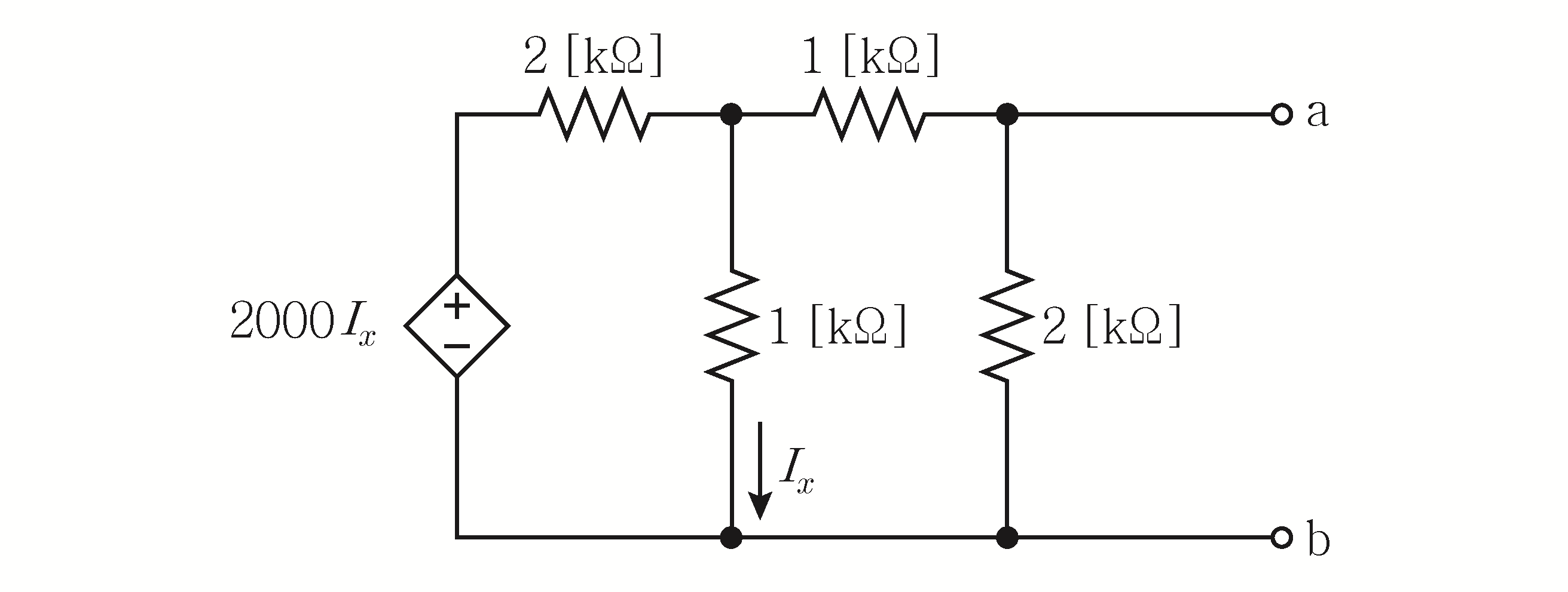

다음 회로의 단자 a, b에서 좌측으로 본 테브난 등가저항

R_{T h}

[kΩ]는?

회로이론

① $\frac{2}{5}$
② $\frac{4}{5}$
③ $\frac{6}{5}$
④ $\frac{8}{5}$

정답 보기

정답 ③ · 해설 보기

다음 회로에서 스위치가

t = 0

[sec]에서 닫힌다. 스위치가 닫힌 직후의 전압

v_{R}

(

0

⁺) [V]는? (단,

t < 0

[sec]에서 회로는 정상상태이다)

회로이론

①1
②2
③3
④4

정답 보기

정답 ① · 해설 보기

주기가

T_{0}

인 주기함수

f (t)

를 다음과 같이 표시할 수 있다. 이에 대한 설명으로 옳지 않은 것은?

$f (t) = a_{0} + \sum_{n = 1}^{\infty} a_{n} cos n ω_{0} t + \sum_{n = 1}^{\infty} b_{n} sin n ω_{0} t$

회로이론

① $ω_{0} = \frac{2 π}{T _{0}}$
② $a_{0} = \frac{1}{T _{0}} \int_{0}^{T_{0}} f (t) d t$
③ $f (t) = - f (- t)$ 인 경우, $a_{n} = 0$
④ $f (t) = f (t - \frac{T _{0}}{2})$ 인 경우, $a_{n} = b_{n} = 0$ ( $n$ 은 짝수)

정답 보기

정답 ④ · 해설 보기

10.

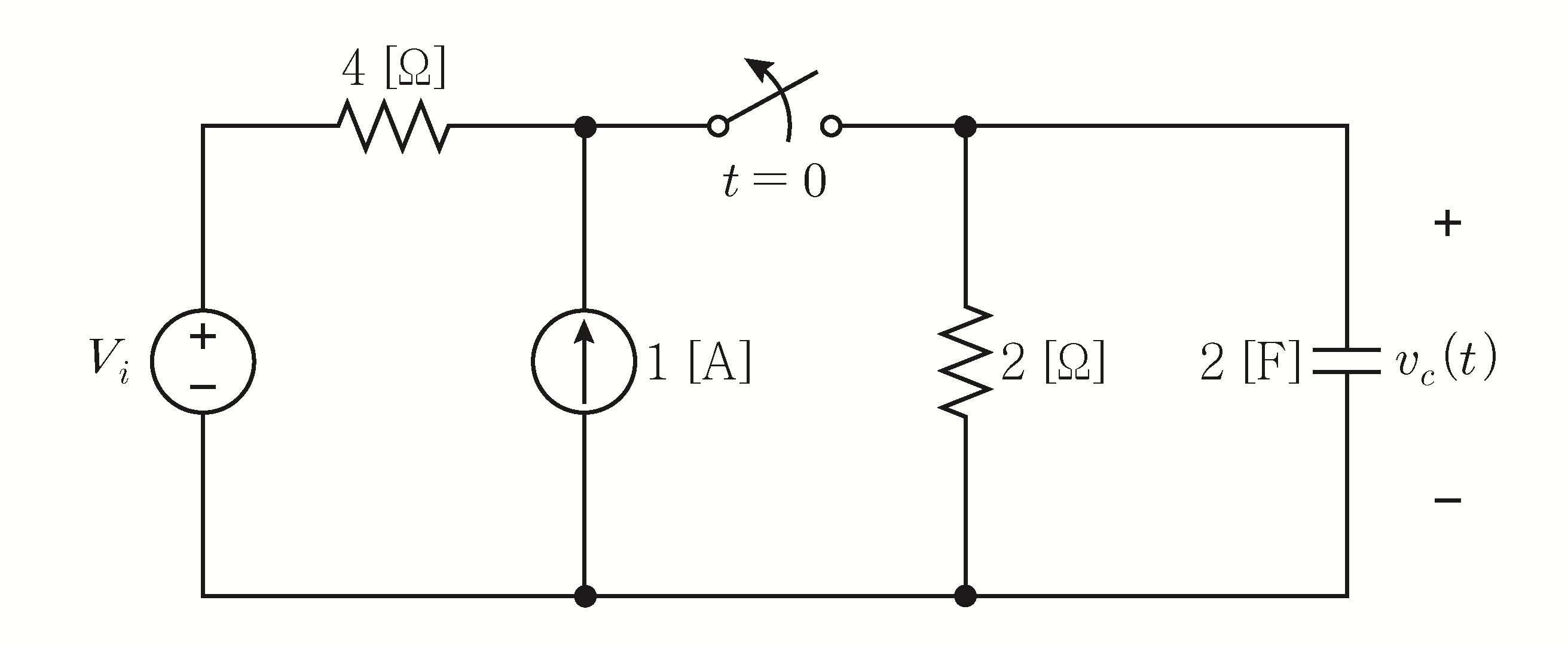

다음 회로에서 스위치가

t = 0

[sec]에서 열린다.

t > 0

[sec]에서 커패시터 양단전압이

v_{c} (t) = 3 e^{- 0.25 t}

[V]가 되는 직류 전압원의 크기

V_{i}

[V]는? (단,

t < 0

[sec]에서 회로는 정상상태이다)

회로이론

①5
②6
③7
④8

정답 보기

정답 ① · 해설 보기

11.

다음 회로에서 출력전압

V_{o}

[V]는? (단, 연산증폭기는 이상적이다)

회로이론

①－4
②－2
③2
④4

정답 보기

정답 ① · 해설 보기

12.

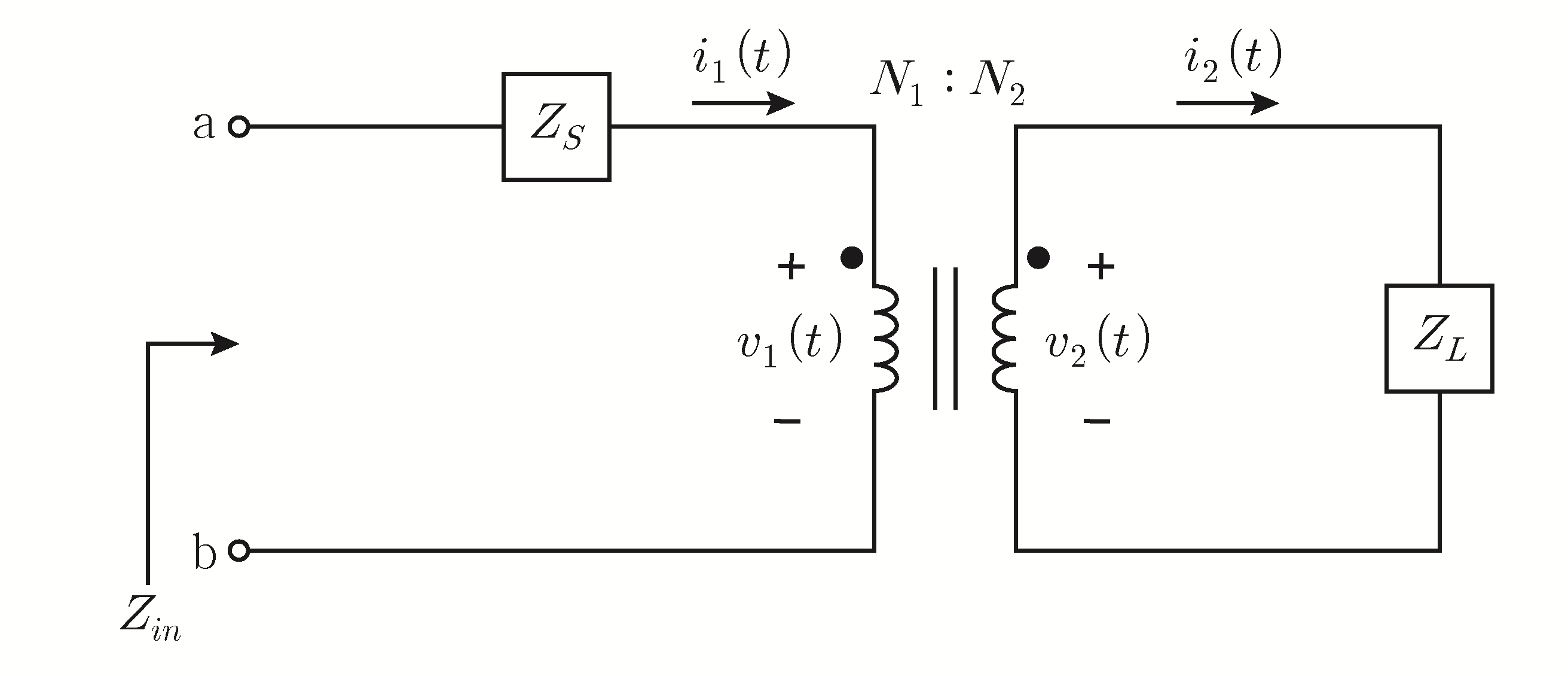

다음 회로의 단자 a, b에서 본 임피던스

Z_{in}

[Ω]은? (단, 변압기는 이상적이다)

회로이론

① $Z_{S} + (\frac{N _{1}}{N _{2}}) Z_{L}$
② $Z_{S} + (\frac{N _{1}}{N _{2}})^{2} Z_{L}$
③ $Z_{S} + (\frac{N _{2}}{N _{1}}) Z_{L}$
④ $Z_{S} + (\frac{N _{2}}{N _{1}})^{2} Z_{L}$

정답 보기

정답 ② · 해설 보기

13.

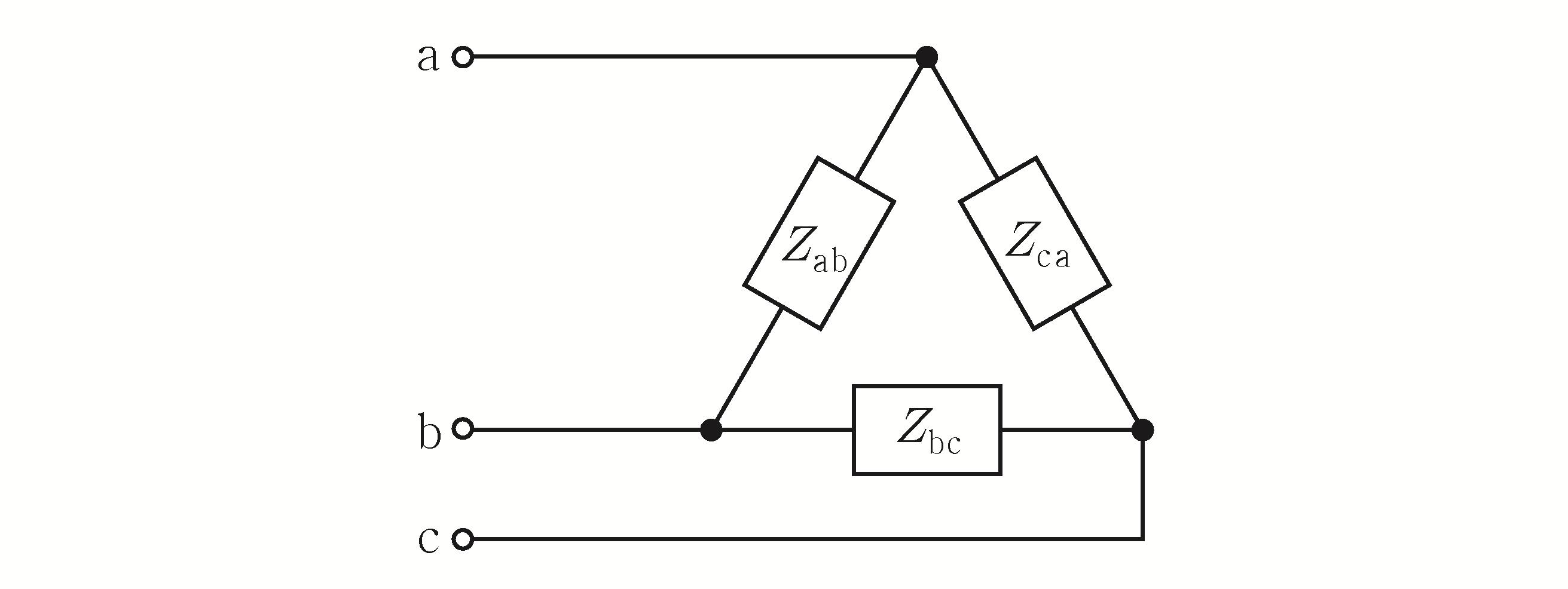

Δ

결선 부하를 등가인 Y결선 부하로 변환할 때, a상의 임피던스[Ω]는? (단,

Z_{ab}

＝

4 + j 6

[Ω],

Z_{b c}

＝

2 - j 4

[Ω],

Z_{c a}

＝

4 - j 2

[Ω]이다)

회로이론

① $2.8 - j 1.6$
② $2.8 + j 1.6$
③ $3.8 - j 1.6$
④ $3.8 + j 1.6$

정답 보기

정답 ② · 해설 보기

14.

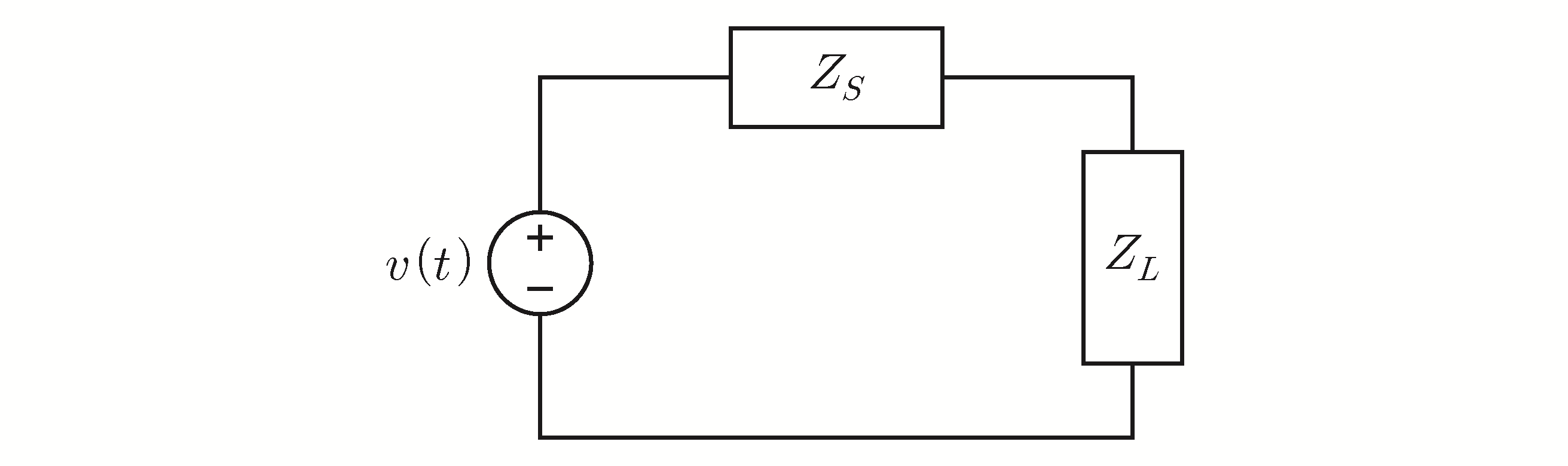

다음 회로에서 부하

Z_{L}

[Ω]에 최대평균전력을 전달하기 위한

Z_{L}

[Ω]과 전달되는 최대평균전력

P

[W]를 바르게 연결한 것은? (단,

Z_{S}

＝

10 - j 10

[Ω]이고,

v (t)

＝

10 cos (ω t)

[V]이다)

Z_{L}

P

회로이론

① $10 - j 10$ 1.25
② $10 - j 10$ 2.5
③ $10 + j 10$ 1.25
④ $10 + j 10$ 2.5

정답 보기

정답 ③ · 해설 보기

15.

비정현파 전압

v (t)

＝

3 + 52 sin (ω t)

＋

42 sin (3 ω t)

[V]의 실효치[V]는?

회로이론

① $5$
② $52$
③ $10$
④ $102$

정답 보기

정답 ② · 해설 보기

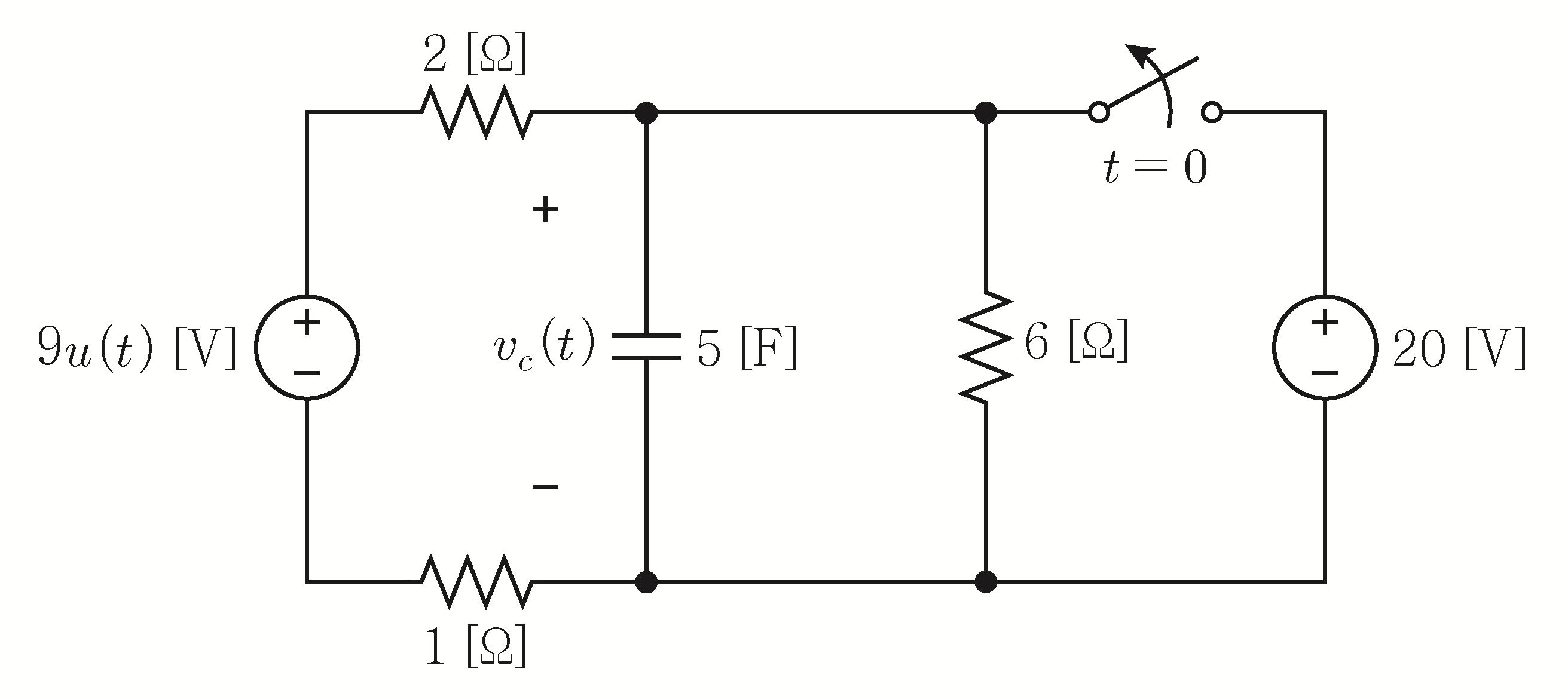

16.

다음 회로에서 스위치가

t = 0

[sec]에서 열린다.

t > 0

[sec]에서 커패시터 양단전압

v_{c} (t)

[V]는? (단,

t < 0

[sec]에서 회로는 정상상태이고,

u (t)

는 단위계단함수이다)

회로이론

① $6 + 14 e^{- 0.1 t}$
② $6 + 14 e^{- 10 t}$
③ $20 + 14 e^{- 0.1 t}$
④ $20 + 14 e^{- 10 t}$

정답 보기

정답 ① · 해설 보기

17.

다음 함수

F (s)

＝

\frac{s ^{2} + 4}{( s + 2 ) ( s ^{2} + 4 s + 8 )}

의 라플라스 역변환으로 옳은 것은? (단,

u (t)

는 단위계단함수이다)

회로이론

① $[2 e^{- t} cos (t) + 2 e^{- t} sin (t) + 2 e^{- 2 t}] u (t)$
② $[- e^{- t} cos (2 t) - e^{- t} sin (2 t) + 2 e^{- 2 t}] u (t)$
③ $[e^{- 2 t} cos (2 t) + e^{- 2 t} sin (2 t) + 2 e^{- 2 t}] u (t)$
④ $[- e^{- 2 t} cos (2 t) - 2 e^{- 2 t} sin (2 t) + 2 e^{- 2 t}] u (t)$

정답 보기

정답 ④ · 해설 보기

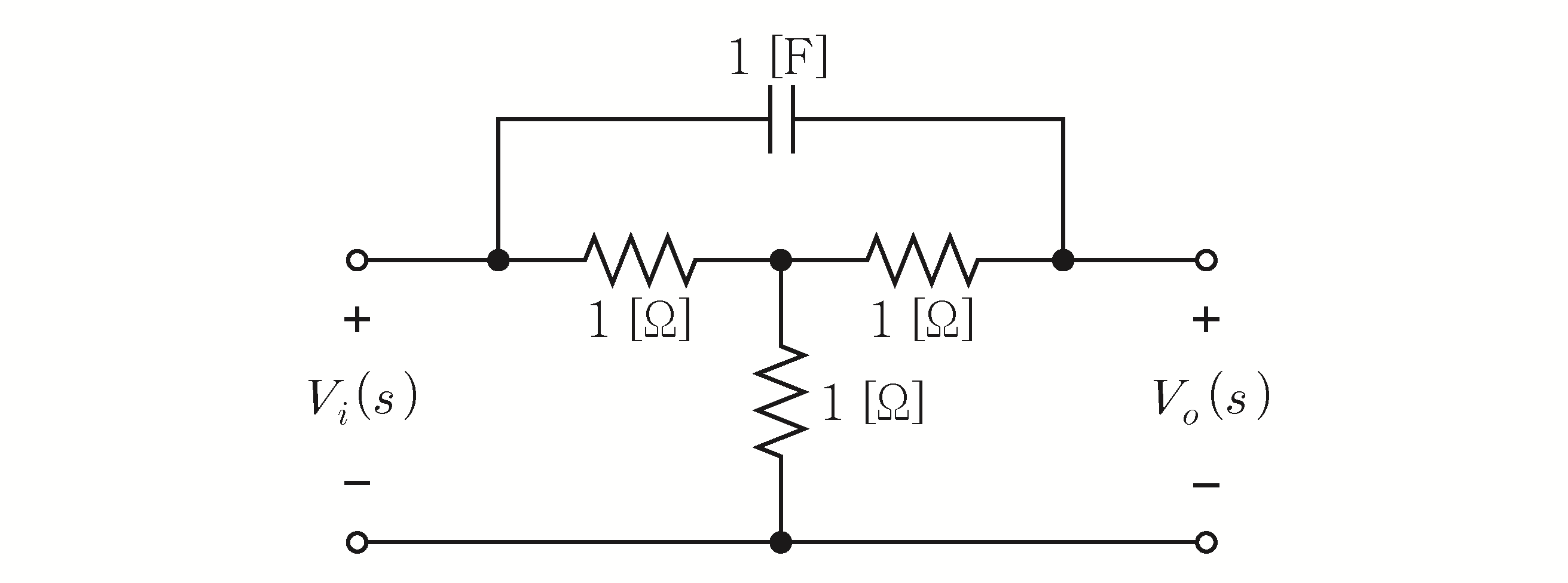

18.

다음 회로의 전달함수

H (s)

＝

\frac{V _{o} ( s )}{V _{i} ( s )}

는?

회로이론

① $\frac{s + 2}{s + 3}$
② $\frac{s + 2}{2 s + 3}$
③ $\frac{2 s + 1}{3 s + 2}$
④ $\frac{3 s + 1}{3 s + 2}$

정답 보기

정답 ④ · 해설 보기

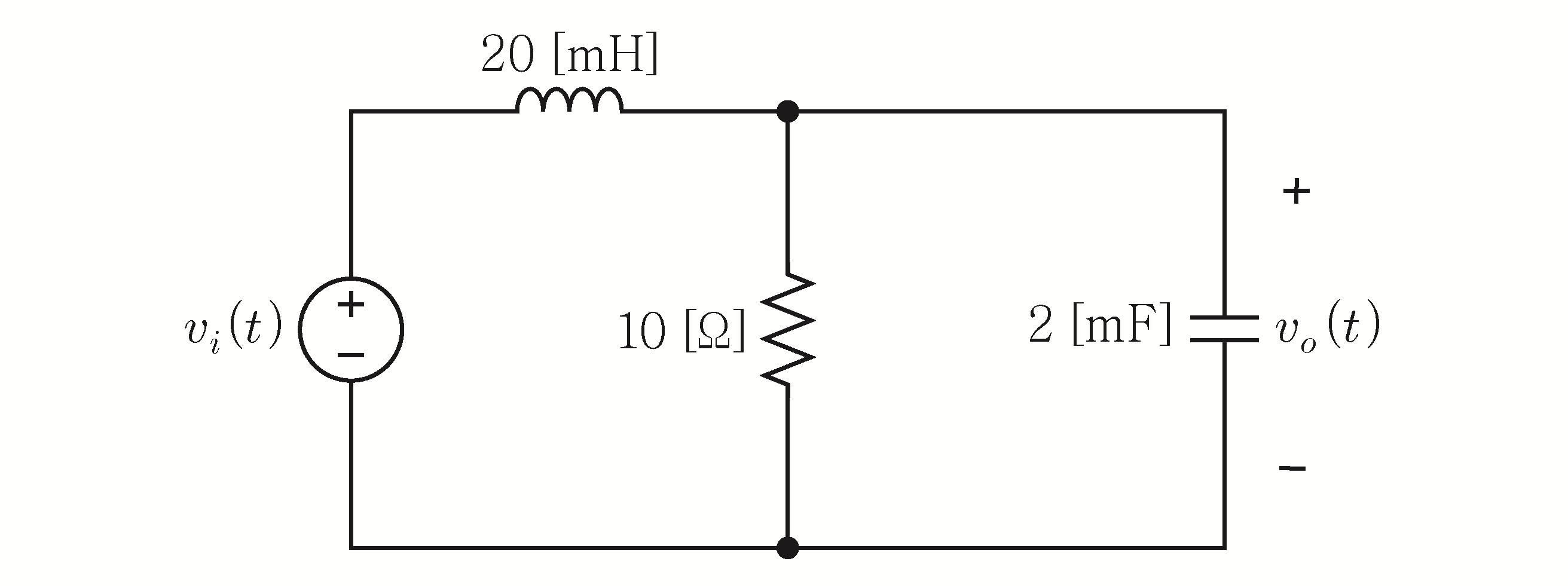

19.

다음 회로의 전달함수

H (s)

＝

\frac{V _{o} ( s )}{V _{i} ( s )}

에서 주파수응답

H (j ω)

는? (단, 입력전압

v_{i} (t)

는 각주파수가

ω

＝ 100 [rad/sec]인 정현파 전압원이고,

V_{i} (s)

와

V_{o} (s)

는 각각

v_{i} (t)

와

v_{o} (t)

의 라플라스 변환이다)

회로이론

① $1.5 - j 0.5$
② $1.5 + j 0.5$
③ $3 - j 1.5$
④ $3 + j 1.5$

정답 보기

정답 ① · 해설 보기

20.

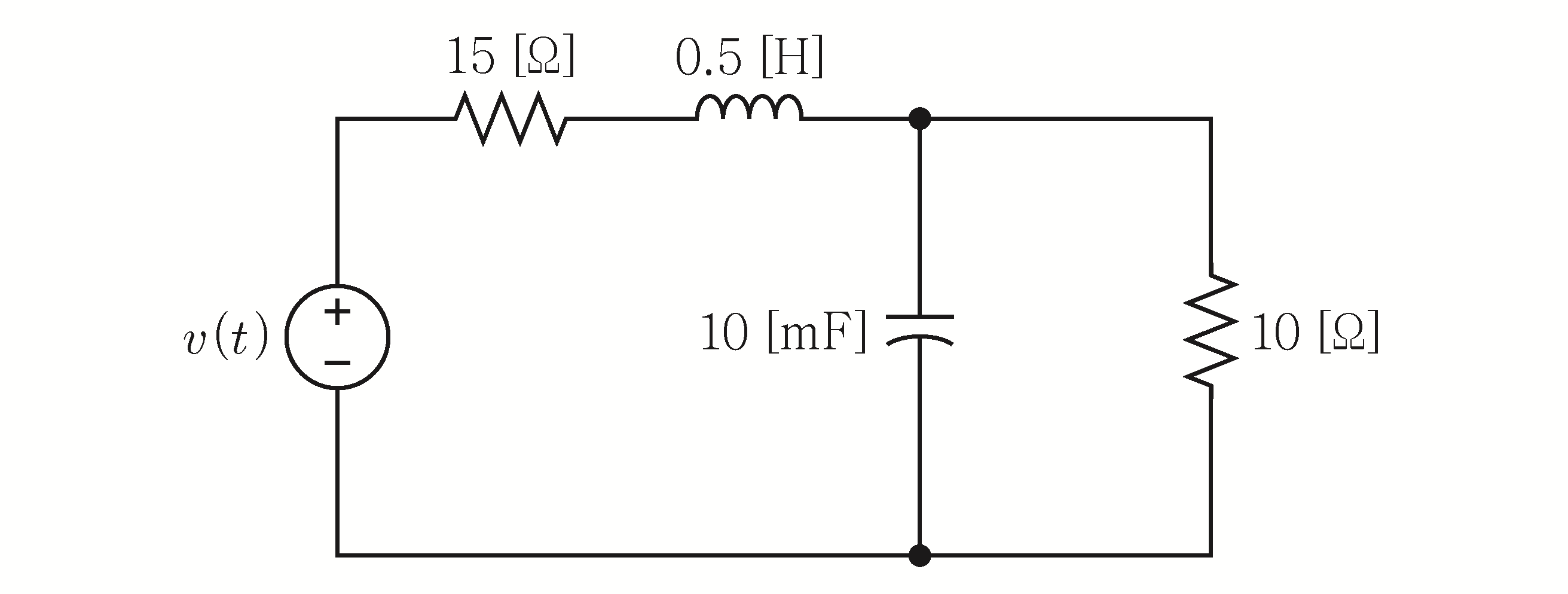

다음 회로의 저항 10 [Ω]에서 소비되는 평균전력[W]은? (단,

v (t)

＝

100 cos (10 t)

[V]이다)

회로이론

①35.5
②62.5
③87.0
④122.5

정답 보기

정답 ② · 해설 보기

21.

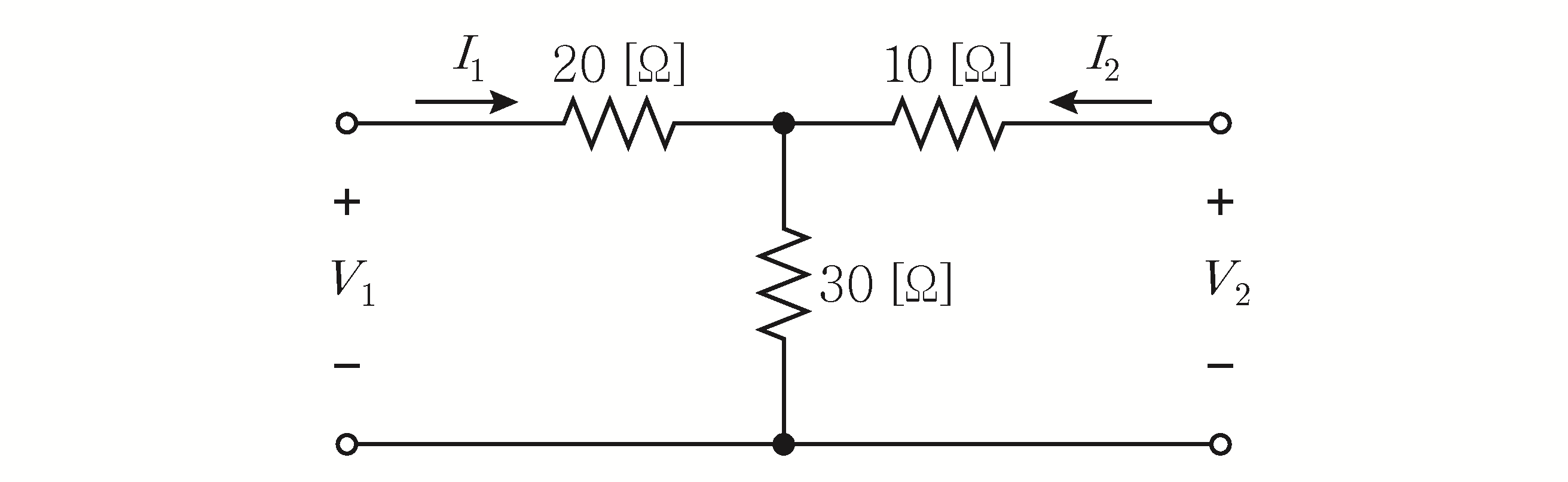

다음 T형 회로의 임피던스 파라미터[Ω]를 바르게 연결한 것은?

z_{11}

z_{12}

z_{21}

z_{22}

회로이론

①30 40 50 30
②30 50 40 30
③50 30 30 40
④50 30 30 50

정답 보기

정답 ③ · 해설 보기

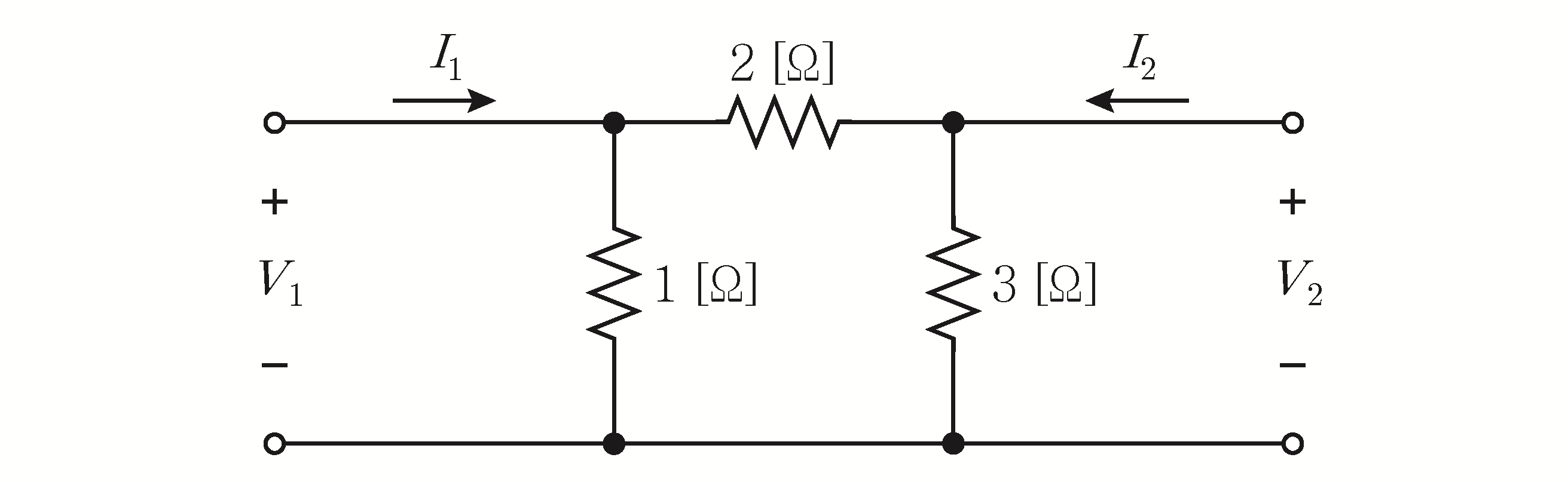

22.

다음 회로에서 어드미턴스 파라미터[S] 중 옳지 않은 것은?

회로이론

① $y_{11} = \frac{3}{2}$
② $y_{12} = - \frac{1}{2}$
③ $y_{21} = - \frac{1}{2}$
④ $y_{22} = \frac{2}{3}$

정답 보기

정답 ④ · 해설 보기

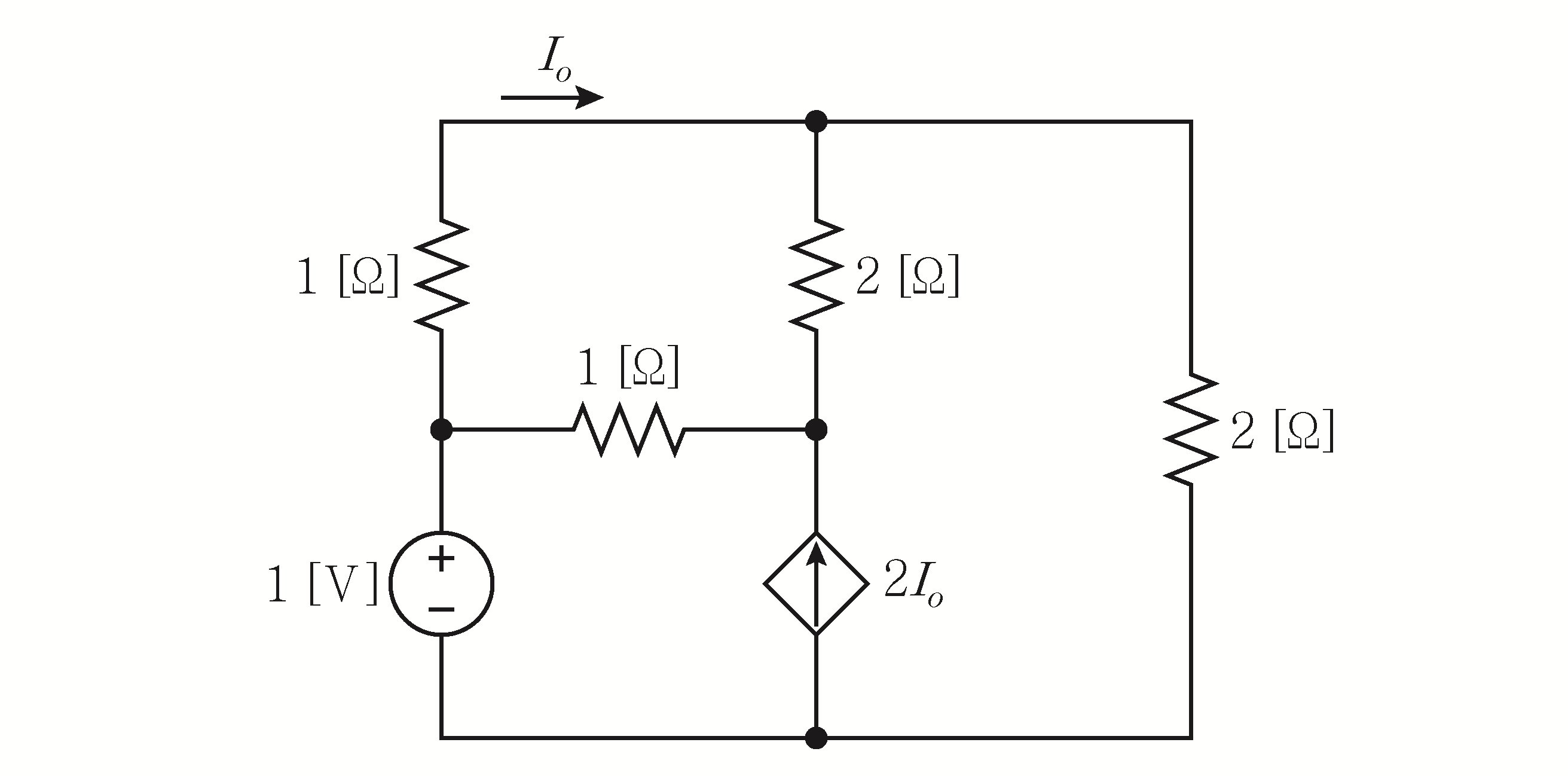

23.

다음 회로에서 전류

I_{o}

[A]는?

회로이론

①0.1
②0.2
③0.5
④1

정답 보기

정답 ② · 해설 보기

24.

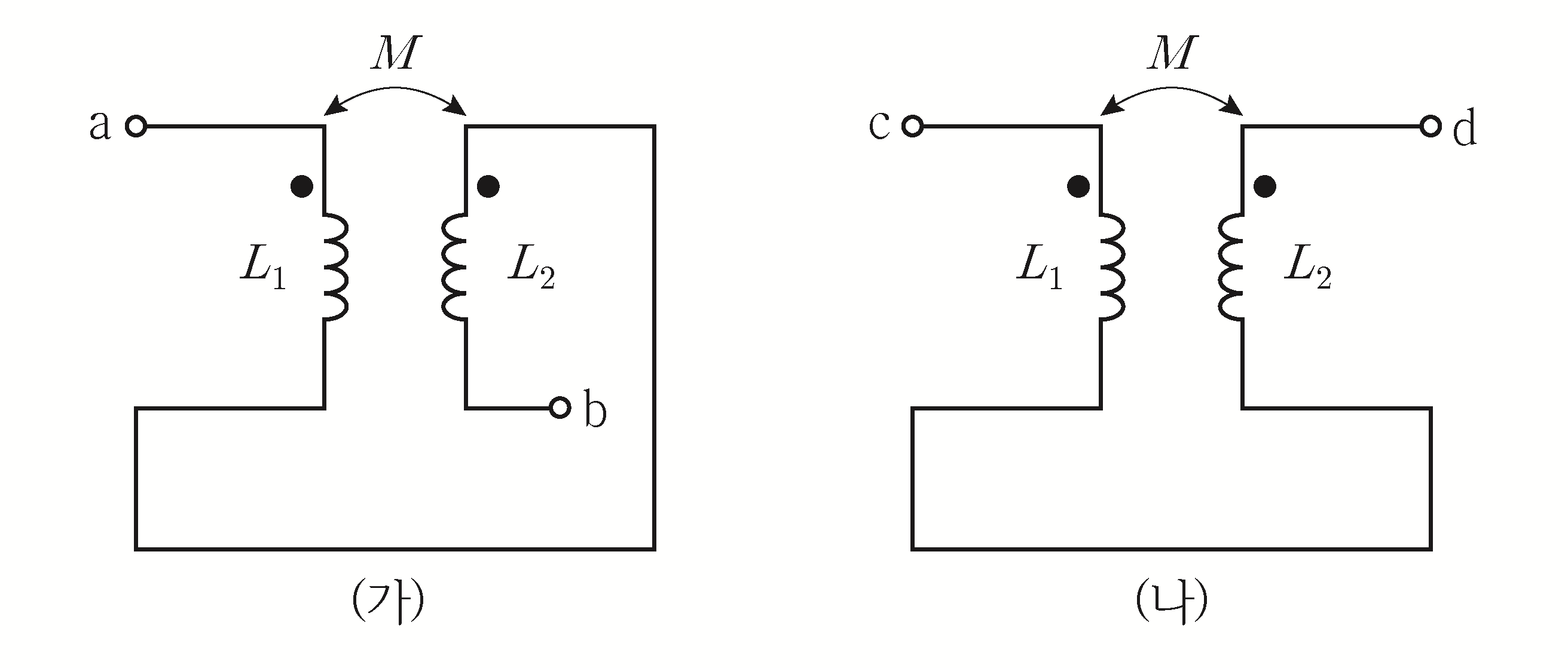

상호 인덕턴스

M

으로 결합되어 있는 두 코일을 그림 (가)와 같이 연결하면 단자 a, b의 등가 인덕턴스는 119 [mH]이며, 그림 (나)와 같이 연결하면 단자 c, d의 등가 인덕턴스는 11 [mH]가 된다. 자기 인덕턴스

L_{1}

＝ 20 [mH]일 때, 결합계수

k

는?

회로이론

①0.3
②0.5
③0.7
④0.9

정답 보기

정답 ④ · 해설 보기

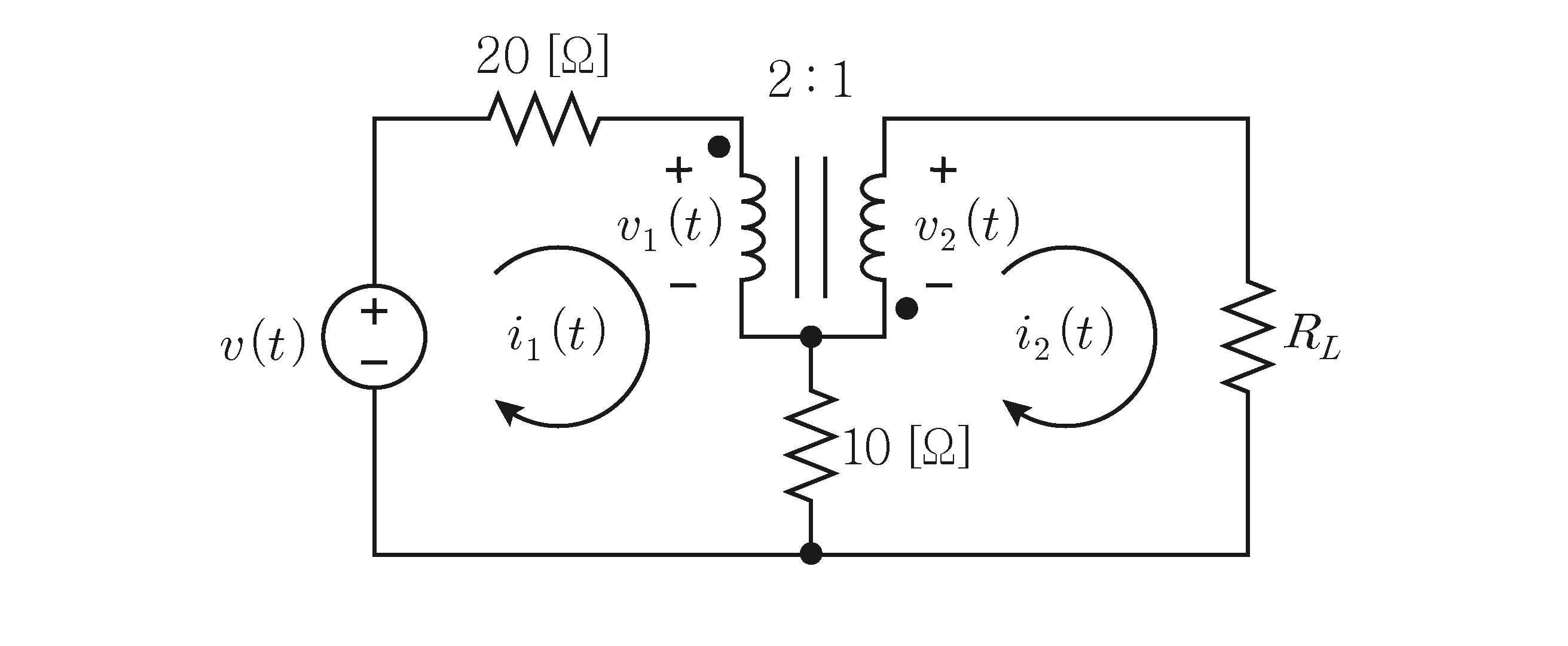

25.

다음 회로의 부하저항

R_{L}

에서 소비되는 평균전력[W]은? (단,

R_{L}

＝ 10 [Ω],

v (t)

＝

1502 cos (ω t)

[V]이고, 변압기는 이상적이다)

회로이론

①18
②20
③36
④40

정답 보기

정답 ④ · 해설 보기
