9급 국가직 건축구조 2009년 기출문제

시행 2009-04-11 · 책형 녹 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기2009 9급 국가직 전과목
1.
철근콘크리트 구조에서 인장 및 압축 이형철근 정착 길이의 최소값으로 옳은 것은?
건축구조
  1. ①인장철근 : 200 mm 이상, 압축철근 : 300 mm 이상
  2. ②인장철근 : 300 mm 이상, 압축철근 : 200 mm 이상
  3. ③인장철근 : 300 mm 이상, 압축철근 : 400 mm 이상
  4. ④인장철근 : 400 mm 이상, 압축철근 : 300 mm 이상
정답 보기

정답 ② · 해설 보기

2.
건축구조의 일반사항에 관한 설명 중 옳은 것은?
건축구조
  1. ①프리스트레스트(pre - stressed) 콘크리트 구조는 PS 강재의 강도에 따라 프리텐션(pre - tension) 공법과 포스트텐션(post - tension) 공법으로 나눌 수 있다.
  2. ②구조체를 구성하는 방법에 따라 건축물의 구조를 분류하면 철근콘크리트 기둥과 보가 강접합된 구조는 가구식 구조라 한다.
  3. ③목조 건축물의 내화설계에 있어서 주요 구조부인 기둥은 1시간의 내화성능을 가진 부재를 사용해야 한다.
  4. ④주요 구조부가 내화구조로 된 건축물은 연면적 2,000 m2 이내마다 방화구획을 설치해야 한다.
정답 보기

정답 ③ · 해설 보기

3.
같은 경간을 가지는 1방향 슬래브에서 처짐을 계산하지 않는 경우의 최소 두께가 가장 크게 되는 지지조건은?
건축구조
  1. ①단순지지
  2. ②1단 연속
  3. ③캔틸레버
  4. ④양단 연속
정답 보기

정답 ③ · 해설 보기

4.
목구조의 설계요구사항에 관한 설명 중 옳은 것은?
건축구조
  1. ①크리프에 의한 변형이 클 경우 그 영향은 고려하지 않아도 된다.
  2. ②시공방법이나 구조물의 변형은 특별히 고려할 필요가 없다.
  3. ③구조 전체의 인성을 확보한다.
  4. ④수직하중이 국부적으로 작용하는 경우 편심은 무시해도 된다.
정답 보기

정답 ③ · 해설 보기

5.

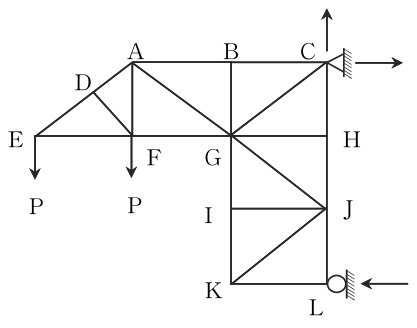

아래 그림과 같은 트러스(Truss) 구조에서 부재력이 0인 부재의 개수는? (단, 트러스의 자체 무게는 무시한다)
건축구조
  1. ①2
  2. ②3
  3. ③4
  4. ④5
정답 보기

정답 ④ · 해설 보기

6.
철근콘크리트 복근보(doubly reinforced beam)에서 압축철근을 배근하는 이유로 옳지 않은 것은?
건축구조
  1. ①파괴 시까지 인장철근의 변형률이 증가하여 보의 연성을 증가시킨다.
  2. ②장기하중에 의한 처짐을 감소시킨다.
  3. ③파괴모드를 인장파괴에서 압축파괴로 전환시킨다.
  4. ④철근의 배치가 용이해진다.
정답 보기

정답 ③ · 해설 보기

7.
철근콘크리트 구조에서 현장치기 콘크리트의 경우 각 부재의 최소 피복두께의 값으로 옳지 않은 것은?
건축구조
  1. ①옥외의 공기나 흙에 직접 접하지 않는 슬래브나 장선에 D35 철근을 사용한 경우 : 40 mm
  2. ②흙에 접하거나 옥외의 공기에 직접 노출되는 콘크리트에 D25 철근을 사용한 경우 : 50 mm
  3. ③흙에 접하여 콘크리트를 친 후 영구히 흙에 묻혀 있는 콘크리트 : 80 mm
  4. ④수중에서 타설하는 콘크리트 : 100 mm
정답 보기

정답 ① · 해설 보기

8.
목구조 지붕틀에 사용되지 않는 부재는?
건축구조
  1. ①마루대
  2. ②중도리
  3. ③서까래
  4. ④인방
정답 보기

정답 ④ · 해설 보기

9.
목재의 기건재, 섬유포화점, 전건재의 함수율을 옳게 나타낸 것은?
건축구조
  1. ①기건재 : 0 %, 섬유포화점 : 15 %, 전건재 : 30 %
  2. ②기건재 : 30 %, 섬유포화점 : 0 %, 전건재 : 15 %
  3. ③기건재 : 15 %, 섬유포화점 : 0 %, 전건재 : 30 %
  4. ④기건재 : 15 %, 섬유포화점 : 30 %, 전건재 : 0 %
정답 보기

정답 ④ · 해설 보기

10.
강구조의 플레이트 거더에 관한 설명 중 옳지 않은 것은?
건축구조
  1. ①플레이트 거더는 보의 일종으로 볼 수 없다.
  2. ②웨브는 전단력을 지지하며 전단응력은 균등하다고 가정한다.
  3. ③플레이트 거더의 전단강도는 웨브의 폭두께비에 의해 좌우된다.
  4. ④플레이트 거더의 설계 핵심은 웨브와 플랜지의 치수(size)를 결정하는 것이다.
정답 보기

정답 ① · 해설 보기

11.

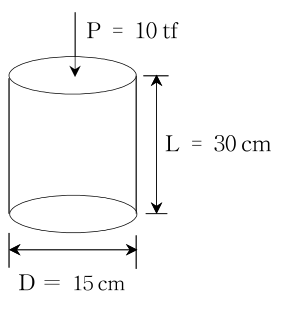

그림과 같은 원통형 부재에 P = 10 tf의 하중이 작용하여 하중작용 방향으로 0.03 cm 줄었고, 하중작용 직각방향으로 0.0015 cm가 늘어났다면 이 부재의 푸아송 비(υ)는?
건축구조
  1. ①1/5
  2. ②1/10
  3. ③1/20
  4. ④1/40
정답 보기

정답 ② · 해설 보기

12.
건물 높이가 11 m (2층)이고 벽의 길이가 8 m 인 조적조 건물의 각 층별 내력벽의 두께는? (단, 조적조의 종류에 따른 당해 벽높이의 규정은 무시한다. 단위 : cm)

1층 두께
2층 두께
①
19
15
②
19
19
③
29
19
④
39
29
건축구조
  1. ①①
  2. ②②
  3. ③③
  4. ④④
정답 보기

정답 ③ · 해설 보기

13.
두께가 150 mm인 철근콘크리트 슬래브의 단위면적당 고정하중은?
건축구조
  1. ①120 kgf/m2
  2. ②240 kgf/m2
  3. ③360 kgf/m2
  4. ④480 kgf/m2
정답 보기

정답 ③ · 해설 보기

14.

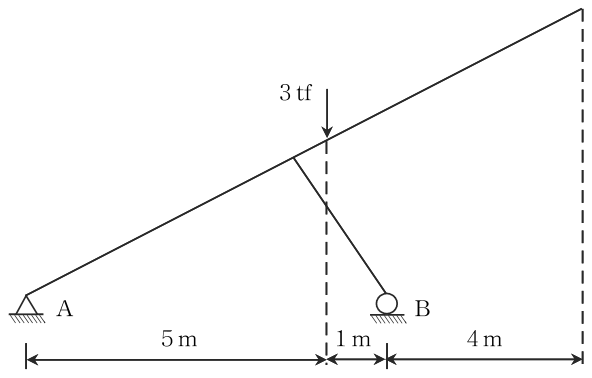

목조 지붕 구조물에서 눈(snow)에 의한 하중이 그림과 같이 집중하중으로 작용할 때, A와 B지점의 수직 및 수평 반력의 값은 ?
건축구조
  1. ①Ra = 0.5 tf, Rb = 2.5 tf, Ha = 0.0 tf
  2. ②Ra = 0.7 tf, Rb = 5.0 tf, Ha = 0.5 tf
  3. ③Ra = 0.5 tf, Rb = 5.0 tf, Ha = 0.0 tf
  4. ④Ra = 0.7 tf, Rb = 2.5 tf, Ha = 0.5 tf
정답 보기

정답 ① · 해설 보기

15.
사질토(모래)와 점토의 비교 설명 중 옳지 않은 것은?

흙의 성질
사질토(모래)
점토
①
압밀속도
느리다
빠르다
②
내부마찰각
크다
작다
③
투수계수
크다
작다
④
압밀성
작다
크다
건축구조
  1. ①①
  2. ②②
  3. ③③
  4. ④④
정답 보기

정답 ① · 해설 보기

16.
강재의 탄소량을 0.2 %에서 0.8 %로 증가시켰을 경우 나타나는 강재의 기계적 성질 중 옳지 않은 것은?
건축구조
  1. ①강재의 항복강도가 증가한다.
  2. ②강재의 탄성한계가 증가한다.
  3. ③강재의 극한인장강도가 증가한다.
  4. ④강재의 탄성계수가 증가한다.
정답 보기

정답 ④ · 해설 보기

17.
지반의 종류와 장기응력에 관한 허용응력도가 옳은 것은?
건축구조
  1. ①화성암의 암반 － 200 tf/m2
  2. ②수성암의 암반 － 100 tf/m2
  3. ③자갈 － 20 tf/m2
  4. ④모래 － 10 tf/m2
정답 보기

정답 ④ · 해설 보기

18.
조적조의 모르타르와 그라우트에 관한 설명으로 옳지 않은 것은?
건축구조
  1. ①모르타르는 물의 양을 현장에서 적절한 시공연도를 얻을 수 있도록 조절할 수 있다.
  2. ②사춤용 모르타르의 배합비는 시멘트 : 석회 : 모래 = 1 : 1 : 3 으로 한다.
  3. ③그라우트는 재료의 분리가 없을 정도의 유동성을 갖도록 물이 첨가되어야 하고, 그라우트의 압축강도는 조적개체 강도의 1.3배 이상으로 한다.
  4. ④사춤용 그라우트의 배합비는 시멘트 : 모래 : 자갈 = 1 : 2 : 3 으로 한다.
정답 보기

정답 ② · 해설 보기

19.
그림과 같은 모살용접에서 유효용접면적의 값은?
건축구조
  1. ①1,960 mm2
  2. ②3,920 mm2
  3. ③5,600 mm2
  4. ④6,000 mm2
정답 보기

정답 ② · 해설 보기

20.
구조설계에 사용되는 강도설계법에 관한 설명으로 옳은 것은?
건축구조
  1. ①구조재의 강도를 안전율로 나눈 허용응력으로 설계하여 구조물의 안전성을 확보한다.
  2. ②부재의 종류에 관계없이 강도감소계수는 일정한 값이 적용된다.
  3. ③지진하중을 포함하는 하중조합의 지진하중계수는 1.0으로 한다.
  4. ④하중계수를 적용하는 경우 강도감소계수는 적용하지 않는다.
정답 보기

정답 ③ · 해설 보기
