9급 국가직 건축구조 2022년 기출문제

시행 2022-04-02 · 책형 가 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2022 9급 국가직 전과목

다음에서 설명하는 벽돌 쌓기 방법은?

○ 한 켜에서 길이 쌓기와 마구리 쌓기를 번갈아 가며 쌓는다.

○ 끝부분에는 이오토막, 반절, 칠오토막 등 토막 벽돌이 많이 필요하다.

건축구조

①영식 쌓기
②불식 쌓기
③미식 쌓기
④화란식 쌓기

정답 보기

정답 ② · 해설 보기

용접되는 부재의 교차되는 면 사이에 일반적으로 삼각형의 단면이 만들어지는 용접은?

건축구조

①필릿용접
②맞댐용접
③슬롯용접
④플러그용접

정답 보기

정답 ① · 해설 보기

여러 개의 직선부재를 강절로 연결한 구조는?

건축구조

①라멘 구조
②케이블 구조
③입체트러스 구조
④트러스 구조

정답 보기

정답 ① · 해설 보기

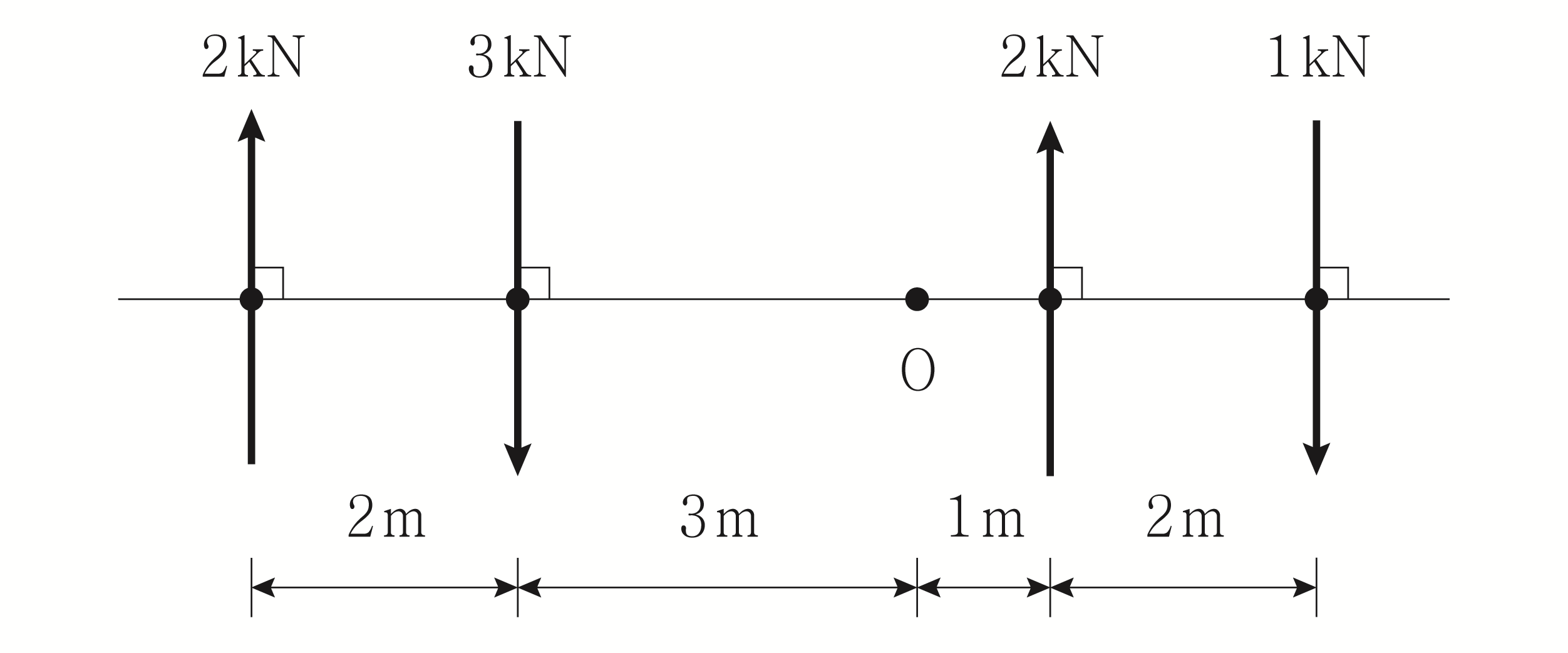

그림과 같은 하중이 작용할 때, O점에 대한 모멘트 합의 크기[kN·m]는?

건축구조

①2
②4
③6
④8

정답 보기

정답 ① · 해설 보기

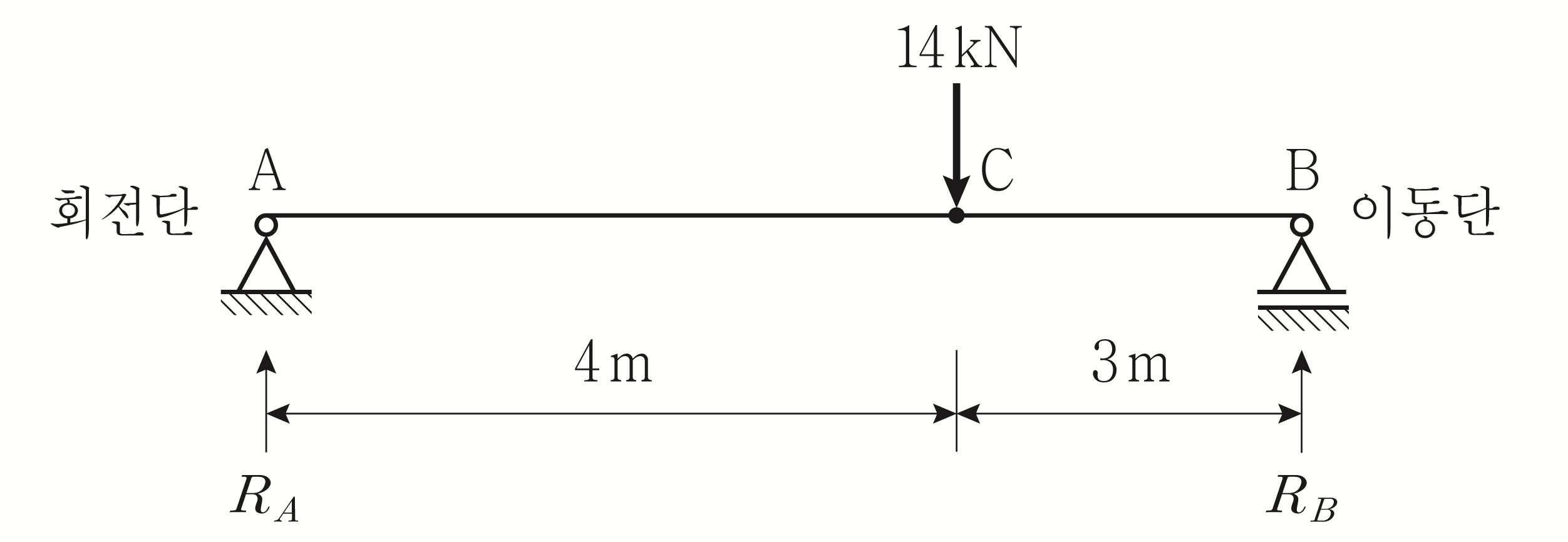

그림과 같은 정정보에 집중하중 14 kN이 작용할 때, C점에서 휨모멘트의 크기[kN·m]는? (단, 보의 자중은 무시하며, 보의 전 길이에 걸쳐 재질 및 단면의 성질은 동일하다)

건축구조

①20
②22
③24
④26

정답 보기

정답 ③ · 해설 보기

응력을 작용시킨 상태에서 탄성변형 및 건조수축 변형을 제외시킨 변형으로 시간이 경과함에 따라 변형이 증가되는 현상은?

건축구조

①레이턴스(Laitance)
②크리프(Creep)
③블리딩(Bleeding)
④알칼리골재반응(Alkali aggregate reaction)

정답 보기

정답 ② · 해설 보기

건축물 기초구조에 대한 설명으로 옳은 것은?

건축구조

①기둥으로부터의 축력을 독립으로 지반 또는 지정에 전달하도록 하는 기초를 복합기초라고 한다.
②2개 또는 그 이상의 기둥으로부터의 응력을 하나의 기초판을 통해 지반 또는 지정에 전달하도록 하는 기초를 독립기초라고 한다.
③상부구조의 광범위한 면적 내의 응력을 단일 기초판으로 연결하여 지반 또는 지정에 전달하도록 하는 기초를 줄기초라고 한다.
④벽 또는 일련의 기둥으로부터의 응력을 띠모양으로 하여 지반 또는 지정에 전달하도록 하는 기초를 연속기초라고 한다.

정답 보기

정답 ④ · 해설 보기

강구조에 대한 설명으로 옳지 않은 것은?

건축구조

①커버플레이트는 단면적, 단면계수, 단면2차모멘트를 증가시키기 위하여 부재의 플랜지에 용접이나 볼트로 연결된 플레이트이다.
②가새는 골조에서 기둥과 기둥 간에 대각선상으로 설치한 사재로 수평력에 대한 저항부재이다.
③거셋플레이트는 조립기둥, 조립보, 조립스트럿의 두 개의 나란한 요소를 결집하기 위한 판재이다.
④스티프너는 하중을 분배하거나, 전단력을 전달하거나, 좌굴을 방지하기 위해 부재에 부착하는 ㄱ형강이나 판재 같은 구조요소이다.

정답 보기

정답 ③ · 해설 보기

다음 용도 중 기본등분포활하중이 가장 작은 곳은?

건축구조

①도서관 열람실
②학교 교실
③산책로 용도의 지붕
④일반 사무실

정답 보기

정답 ④ · 해설 보기

10.

목구조에서 맞춤과 이음 접합부 일반사항에 대한 설명으로 옳은 것은?

건축구조

①길이를 늘이기 위하여 길이방향으로 접합하는 것을 맞춤이라고 하고, 경사지거나 직각으로 만나는 부재 사이에서 양 부재를 가공하여 끼워 맞추는 접합을 이음이라고 한다.
②맞춤 부위의 보강을 위하여 파스너는 사용할 수 있으나 접착제는 사용할 수 없다.
③맞춤 부위의 목재에는 결점이 있어도 사용이 가능하다.
④인장을 받는 부재에 덧댐판을 대고 길이이음을 하는 경우에 덧댐판의 면적은 요구되는 접합면적의 1.5배 이상이어야 한다.

정답 보기

정답 ④ · 해설 보기

11.

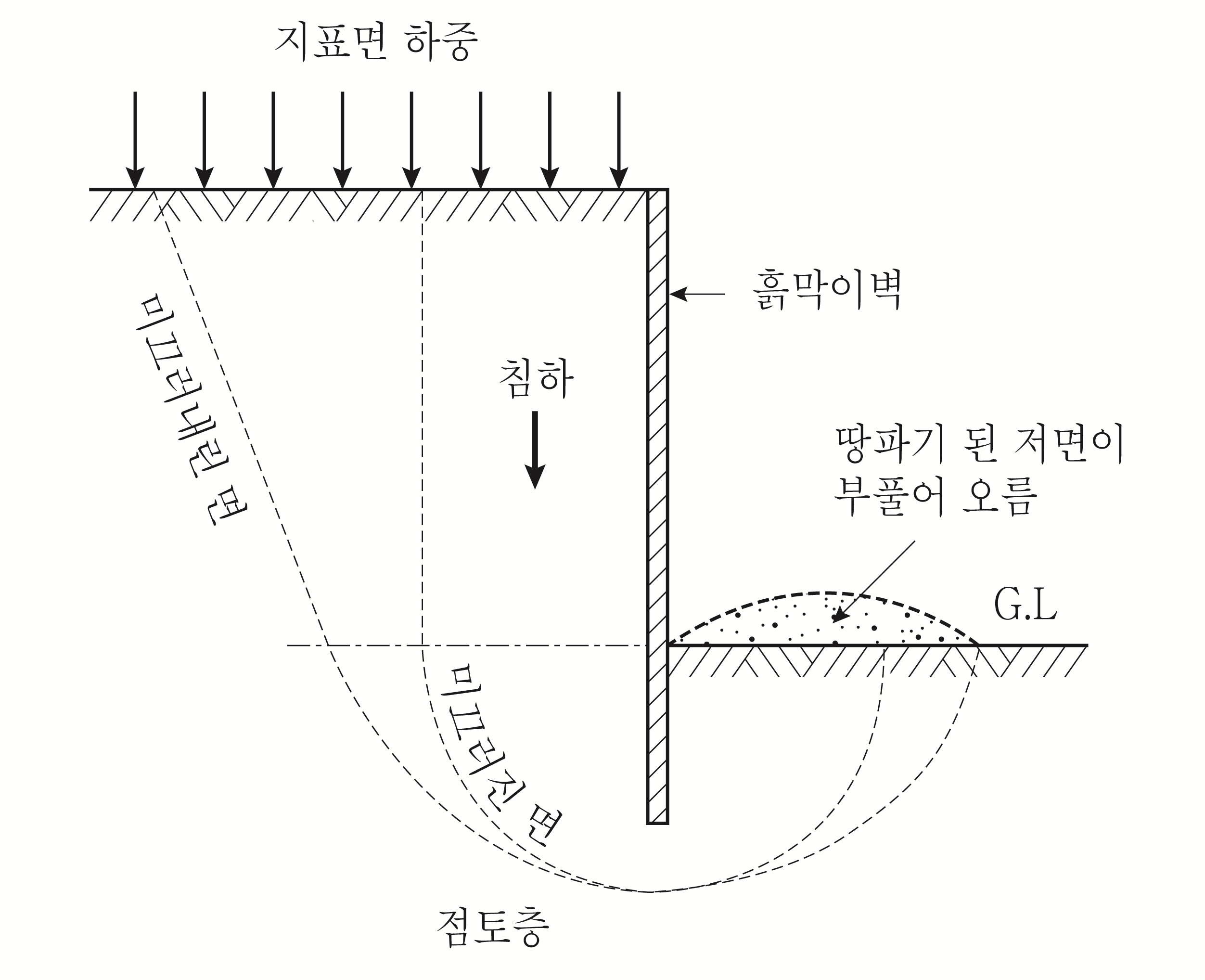

그림과 같이 연약한 점성토 지반에서 땅파기 외측 흙의 중량으로 인하여 땅파기 된 저면이 부풀어 오르는 현상은?

건축구조

①사운딩 현상
②융기 현상(히빙)
③분사 현상(보일링)
④액상화 현상

정답 보기

정답 ② · 해설 보기

12.

철근콘크리트 압축부재에 사용되는 띠철근의 수직간격 규정에 대한 설명으로 옳은 것은?

건축구조

①축방향 철근지름의 16배 이하로 배근하여야 한다.
②띠철근이나 철선지름의 48배 이상으로 배근하여야 한다.
③기둥단면의 최소 치수 이상으로 배근하여야 한다.
④500 mm 이상으로 배근하여야 한다.

정답 보기

정답 ① · 해설 보기

13.

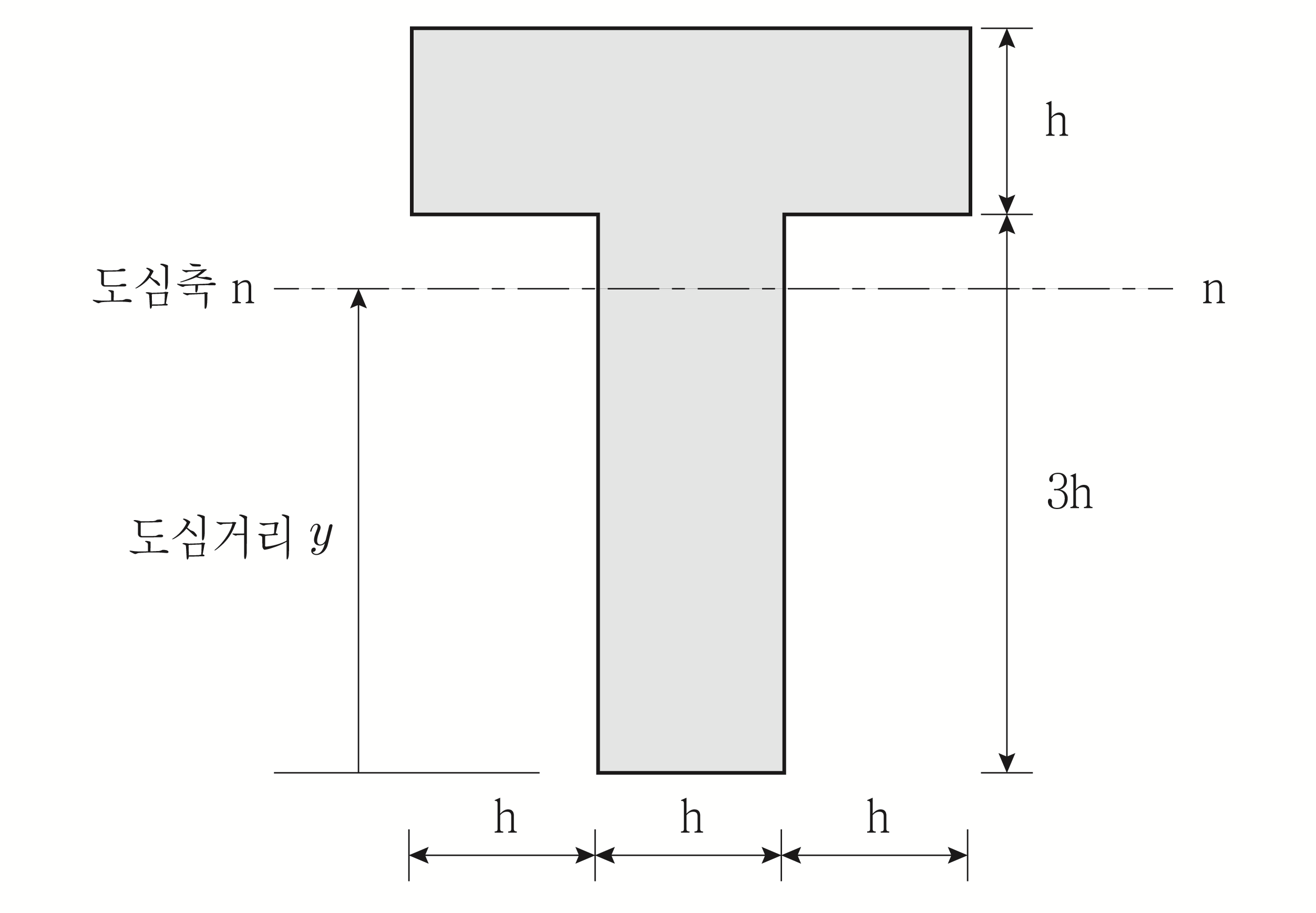

그림과 같은 T형 단면의 도심거리

y

는?

건축구조

① $\frac{3}{2} h$
② $\frac{4}{2} h$
③ $\frac{5}{2} h$
④ $\frac{6}{2} h$

정답 보기

정답 ③ · 해설 보기

14.

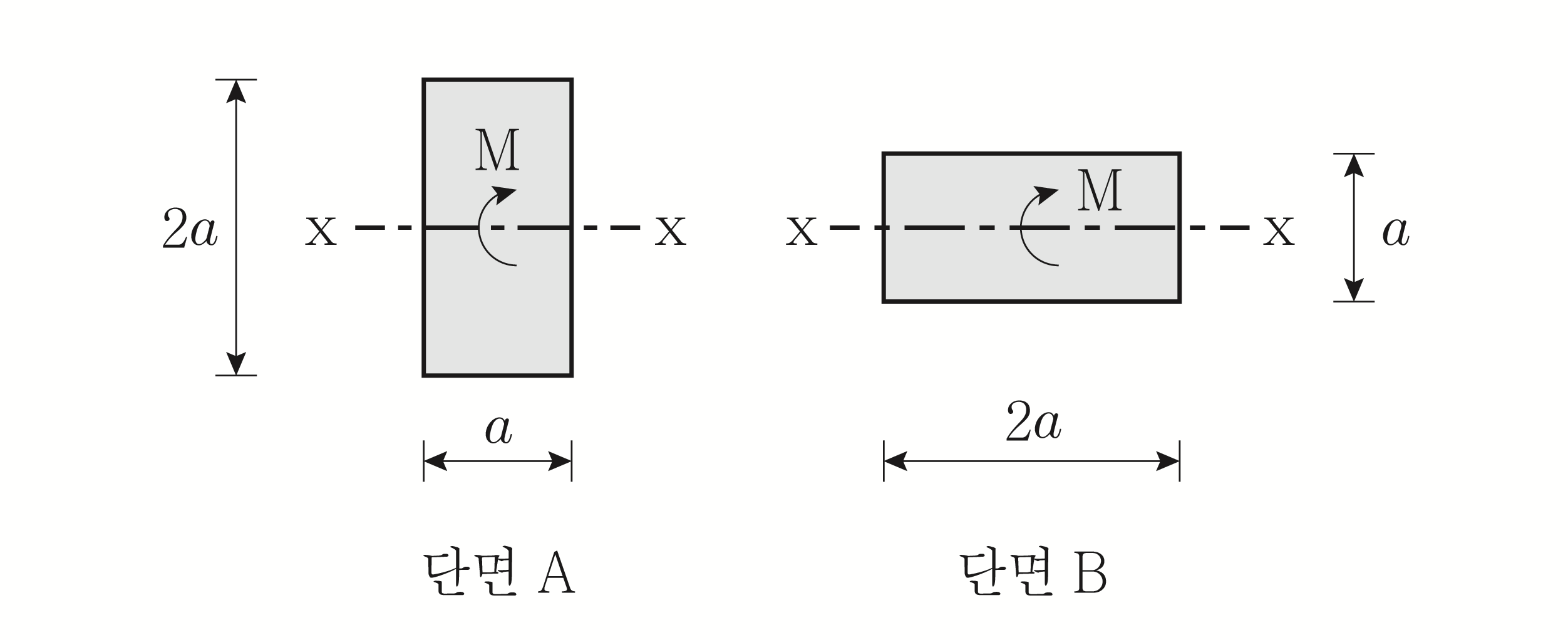

그림과 같은

x - x

도심축에 대해 동일한 크기의 휨모멘트(

M

)가 작용할 때, 단면 A와 단면 B에 각각 작용하는 최대 휨응력의 비

σ_{A}

σ_{B}

는? (단, 부재의 자중은 무시하며, 재료는 선형 탄성으로 거동하는 것으로 가정한다)

σ_{A}

σ_{B}

건축구조

①1 : 2
②1 : 4
③1 : 8
④1 : 16

정답 보기

정답 ① · 해설 보기

15.

구조용 강재의 재료정수로 옳지 않은 것은?

건축구조

①탄성계수 200,000 MPa
②전단탄성계수 81,000 MPa
③푸아송비 0.3
④선팽창계수 0.000012/°C

정답 보기

정답 ① · 해설 보기

16.

철근콘크리트구조에 대한 설명으로 옳지 않은 것은?

건축구조

①구조물(또는 구조 부재)이 붕괴 또는 이와 유사한 파괴 등의 안전성능 요구조건을 더 이상 만족시킬 수 없는 상태를 극한한계상태라고 한다.
②하중조합에 따른 계수하중을 저항하는 데 필요한 부재나 단면의 강도를 소요강도라고 한다.
③보나 지판이 없이 기둥으로 하중을 전달하는 2방향으로 철근이 배치된 콘크리트 슬래브를 플랫 플레이트 슬래브라고 한다.
④공칭강도에서 최외단 인장철근의 순인장변형률이 인장지배변형률 한계 미만인 단면을 인장지배단면이라고 한다.

정답 보기

정답 ④ · 해설 보기

17.

건축구조기준 총칙에서 공칭강도에 대한 설명으로 옳은 것은?

건축구조

①강도설계법 또는 한계상태설계법으로 설계할 때 사용하중에 하중계수를 곱한 값이다.
②구조체나 구조부재의 하중에 대한 저항능력으로 적합한 구조역학원리나 현장실험 또는 축소모형의 실험결과로부터 유도된 공식과 규정된 재료강도 및 부재치수를 사용하여 계산된 값이다.
③구조물이나 구조부재의 변형에 대한 저항능력을 말하며, 발생한 변위 또는 회전에 대한 적용된 힘 또는 모멘트의 비율이다.
④고정하중 및 활하중과 같이 건축구조기준에서 규정하는 각종 하중으로서 하중계수를 곱하지 않은 값이다.

정답 보기

정답 ② · 해설 보기

18.

철근의 정착에 대한 설명으로 옳지 않은 것은?

건축구조

①정착길이는 위험단면에서 철근의 설계기준항복강도를 발휘하는 데 필요한 최소한의 묻힘길이를 말한다.
②인장 이형철근의 정착길이는 항상 300 mm 이상이어야 한다.
③압축 이형철근의 정착길이는 항상 200 mm 이상이어야 한다.
④단부에 표준갈고리가 있는 인장 이형철근의 정착길이는 항상 4 $d_{b}$ 이상, 또한 100 mm 이상이어야 한다.

정답 보기

정답 ④ · 해설 보기

19.

강구조 설계에서 적용되는 강도감소계수가 가장 작은 것은?

건축구조

①중심축 인장력을 받는 인장재 설계인장강도에서 총단면 항복한계상태의 $ϕ_{t}$
②중심축 인장력을 받는 인장재 설계인장강도에서 유효순단면 파단한계상태의 $ϕ_{t}$
③중심축 압축력을 받는 압축재 설계압축강도의 $ϕ_{c}$
④휨부재 설계휨강도의 $ϕ_{b}$

정답 보기

정답 ② · 해설 보기

20.

막재를 구조내력상 주요한 부분에 사용할 경우, 기준에 적합하지 않은 것은?

건축구조

①막재의 인장강도가 폭 1 cm당 320 N인 경우
②막재의 두께가 0.6 mm인 경우
③막재의 인장크리프에 따른 신장률이 14 %인 경우
④막재의 파단신율이 37 %인 경우

정답 보기

정답 ④ · 해설 보기
