9급 국가직 건축구조 2024년 기출문제

시행 2024-03-23 · 책형 가 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2024 9급 국가직 전과목

강구조 압축부재의 하단부가 회전고정 및 이동고정 되어 있고 상단부가 회전자유 및 이동고정 되어 있을 경우 유효좌굴길이계수의 이론값은?

건축구조

①0.5
②0.7
③1.0
④1.2

정답 보기

정답 ② · 해설 보기

강구조 건축물 설계 시 고려하는 사용한계상태로 옳은 것은?

건축구조

①구조물의 진동
②소성힌지의 형성
③인장파괴
④골조의 안정성

정답 보기

정답 ① · 해설 보기

다음은 철근콘크리트 구조의 인장지배단면에 관한 내용이다. (가) ～ (다)에 들어갈 내용을 바르게 연결한 것은?

압축연단 콘크리트가 가정된 극한변형률에 도달할 때 최외단 인장철근의 순인장변형률 $ε_{t}$ 가
(가)
의 인장지배변형률 한계
(나)
인 단면을 인장지배단면이라고 한다. 다만, 철근의 항복강도가 400 MPa을 초과하는 경우에는 인장지배변형률 한계를 철근 항복변형률의
(다)
배로 한다.

(가) (나) (다)

건축구조

①0.004 이상 2.0
②0.004 이하 2.0
③0.005 이상 2.5
④0.005 이하 2.5

정답 보기

정답 ③ · 해설 보기

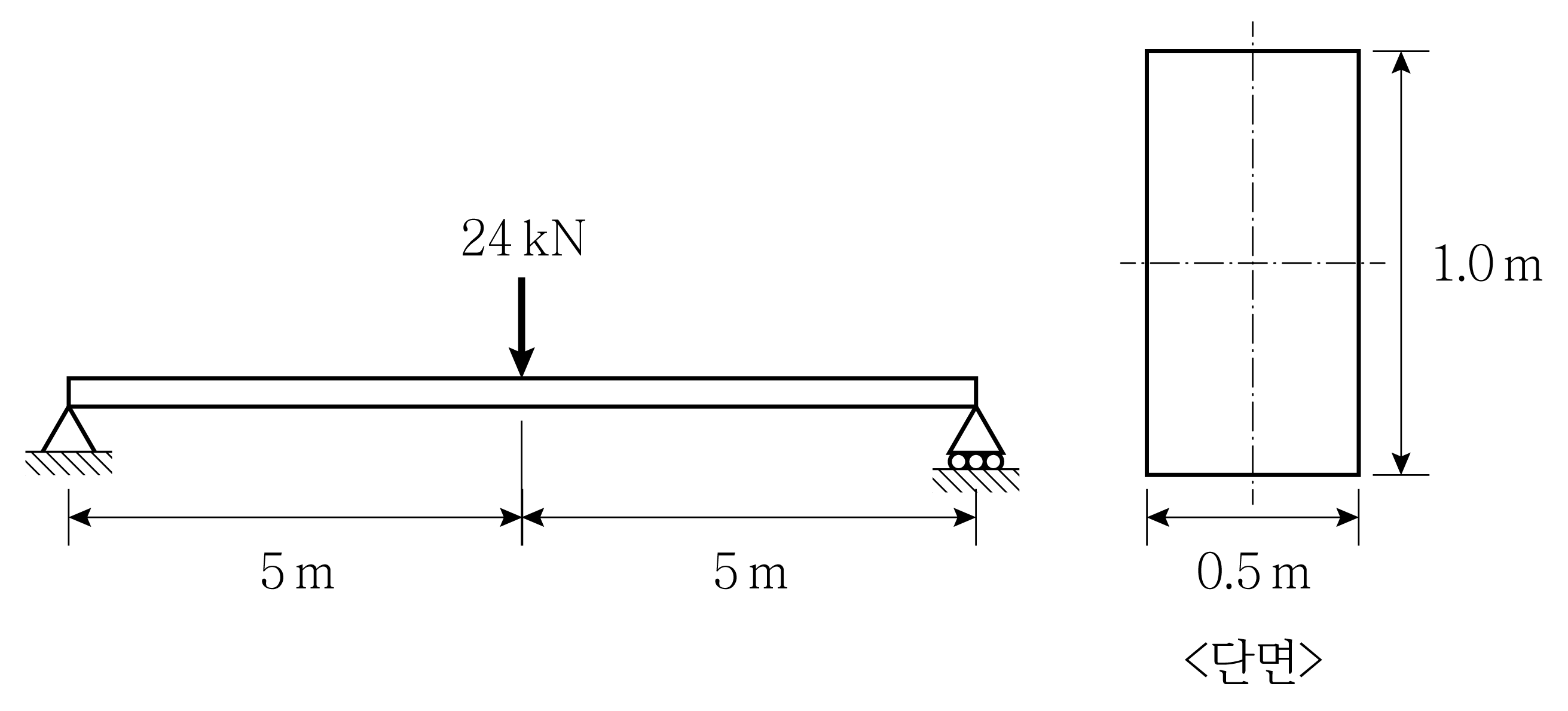

그림과 같은 단순보 중앙에 집중하중 24 kN이 작용할 때, 단순보 단면에 발생할 수 있는 최대 전단응력[MPa]은? (단, 보의 자중은 무시한다)

건축구조

①0.018
②0.036
③0.048
④0.072

정답 보기

정답 ② · 해설 보기

얕은기초 설계에 대한 설명으로 옳지 않은 것은?

건축구조

①기초의 폭은 300 mm 이상이어야 한다.
②계단식 기초의 상부면은 평평하여야 하며, 기초의 하부면은 1/10을 초과하지 않는 경사는 허용된다.
③동결조건이 영구적이지 않으면 동결지반에 지지해서는 안 된다.
④교란된 지반, 다짐하지 않은 채움재 또는 제어되지 않은 저강도재료 위에 시공하여야 한다.

정답 보기

정답 ④ · 해설 보기

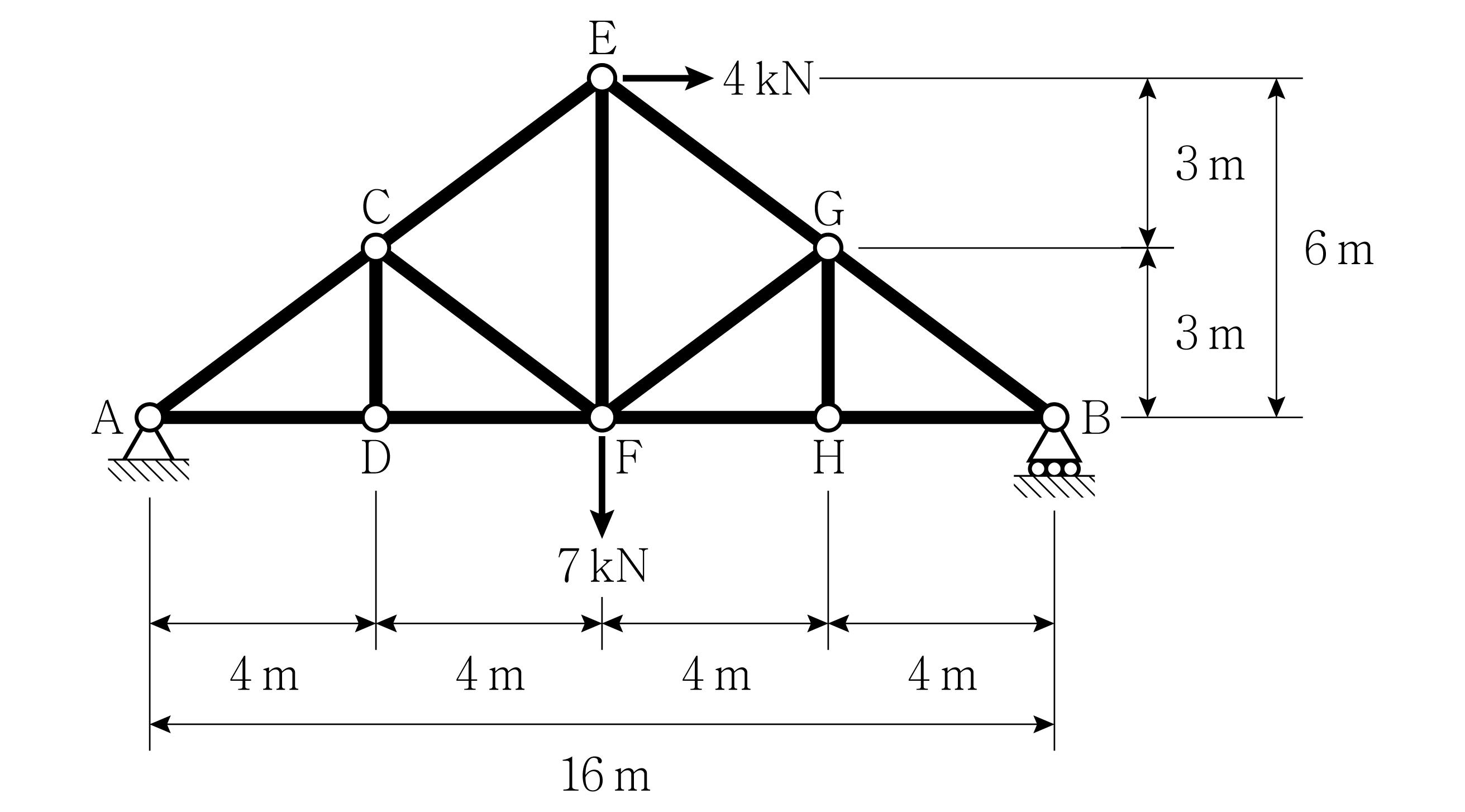

그림과 같은 트러스 구조물에서 부재 DF의 부재력[kN]은? (단, 부재의 인장력은 (＋), 압축력은 (－)로 하며, 자중은 무시한다)

건축구조

① $+ \frac{16}{3}$
② $- \frac{16}{3}$
③ $+ \frac{20}{3}$
④ $- \frac{20}{3}$

정답 보기

정답 ③ · 해설 보기

평지붕설하중에 대한 설명으로 옳지 않은 것은?

건축구조

①기본지붕설하중계수 C_b는 일반적으로 0.7로 한다.
②건축물의 중요도가 1등급일 때 중요도 계수는 1.1이다.
③모든 면의 주변이 바람막이가 없이 노출된 지붕이고, 거센바람이 부는 지역의 노출계수는 0.8이다.
④난방 이외 동일한 조건일 경우 비난방구조물은 난방구조물에 비해 평지붕설하중이 감소된다.

정답 보기

정답 ④ · 해설 보기

긴 변의 순경간(

ℓ_{n}

)이 5 m이며, 테두리보를 제외하고 슬래브 주변에 보가 없는 2방향 슬래브의 최소 두께에 대한 설명으로 옳지 않은 것은? (단, 제시된 조건 외에 비교되는 슬래브의 조건은 동일하며, 슬래브의 두께는 120 mm를 초과한다)

건축구조

①철근의 설계기준항복강도가 증가할수록 슬래브 최소 두께는 감소한다.
②외부 슬래브의 경우 테두리보가 없는 슬래브보다 테두리보가 있는 슬래브의 최소 두께가 작다.
③지판이 있는 경우 테두리보가 없는 외부 슬래브보다 내부 슬래브의 최소 두께가 작다.
④내부 슬래브의 경우 지판이 없는 슬래브보다 지판이 있는 슬래브의 최소 두께가 작다.

정답 보기

정답 ① · 해설 보기

비강화유리, 배강도유리, 강화유리를 이용하여 2장 이상 유리 사이에 PVB 포일이나 아크릴 등의 레진을 삽입하여 유리에 부착한 유리는?

건축구조

①로이유리
②복층유리
③망입유리
④접합유리

정답 보기

정답 ④ · 해설 보기

10.

기초구조 용어 정의에 대한 설명으로 옳지 않은 것은?

건축구조

①극한지지력: 흙에서 전단파괴가 발생되는 기초의 단위면적당 하중
②마이크로 파일: 지반에 구멍을 뚫고 강봉을 삽입하여 그라우트 한 깊은 기초이며 소구경 말뚝이라고 함
③저강도재료: 재령 28일의 압축강도가 9.3 MPa 이하가 되도록 제어된 시멘트계 슬러리 재료
④허용지지력: 침하 또는 부등침하와 같은 허용한도 내에서 지반의 극한지지력을 적정의 안전율로 나눈 값

정답 보기

정답 ③ · 해설 보기

11.

목구조에서 바닥에 작용하는 하중을 지지하며 평평한 바닥면을 이루기 위하여 설치하는 바닥 덮개를 지지하는 골조 부재는?

건축구조

①마룻대
②바닥장선
③바닥도리
④토대

정답 보기

정답 ② · 해설 보기

12.

철근콘크리트 보에 10년 동안 지속하중이 작용할 때, 이 보의 장기 추가처짐에 대한 계수(

λ_{Δ}

)는? (단, 압축철근비(

ρ^{'}

)는 0.00096이며, 인장철근비(

ρ

)는 0.0066이다)

건축구조

① $λ_{Δ} = \frac{1}{1 + 50 ( 0.0066 )}$
② $λ_{Δ} = \frac{2}{1 + 50 ( 0.0066 )}$
③ $λ_{Δ} = \frac{1}{1 + 50 ( 0.00096 )}$
④ $λ_{Δ} = \frac{2}{1 + 50 ( 0.00096 )}$

정답 보기

정답 ④ · 해설 보기

13.

강구조에서 집중하중에 대하여 내력을 향상시키기 위해, 보나 기둥에 웨브와 평행하도록 부착하는 판재는?

건축구조

①띠판
②겹침판
③뒷댐재
④끼움재

정답 보기

정답 ② · 해설 보기

14.

철근콘크리트 휨부재 설계에 대한 설명으로 옳지 않은 것은? (단,

f_{y}

는 철근의 설계기준항복강도이다)

건축구조

①휨모멘트를 받는 부재의 콘크리트 압축연단의 극한변형률은 콘크리트의 설계기준압축강도가 40 MPa 이하인 경우에는 0.003으로 가정한다.
②철근과 콘크리트의 변형률은 중립축부터 거리에 비례하는 것으로 가정할 수 있다. 그러나 설계 기준에 규정된 깊은 보는 비선형 변형률 분포를 고려하여야 한다.
③철근의 변형률이 $f_{y}$ 에 대응하는 변형률보다 큰 경우 철근의 응력은 변형률에 관계없이 $f_{y}$ 로 하여야 한다.
④콘크리트 압축응력의 분포와 콘크리트변형률 사이의 관계는 직사각형, 사다리꼴, 포물선형 등으로 가정할 수 있다.

정답 보기

정답 ① · 해설 보기

15.

조적식구조에서 사용하는 모르타르와 그라우트에 대한 설명으로 옳지 않은 것은?

건축구조

①모르타르에서 사용하는 물의 양은 현장에서 적절한 시공연도를 얻도록 조절할 수 있다.
②그라우트의 압축강도는 조적개체 강도의 1.3배 이상으로 한다.
③실험에 의해서 규준의 요구조건에 합당한 결과가 나타나지 않으면 모르타르나 그라우트에 공기연행제를 사용한다.
④동결방지용액이나 염화물 등의 성분은 모르타르나 그라우트에 사용할 수 없다.

정답 보기

정답 ③ · 해설 보기

16.

보통중량 콘크리트의 설계기준압축강도(

f_{c k}

)가 30 MPa일 때 콘크리트의 할선탄성계수(

E_{c}

, MPa)는? (단, 콘크리트의 평균 압축강도(

f_{cm}

)에 대한 충분한 시험자료는 없는 상태이다)

건축구조

① $8, 500330$
② $8, 500333$
③ $8, 500334$
④ $8, 500335$

정답 보기

정답 ③ · 해설 보기

17.

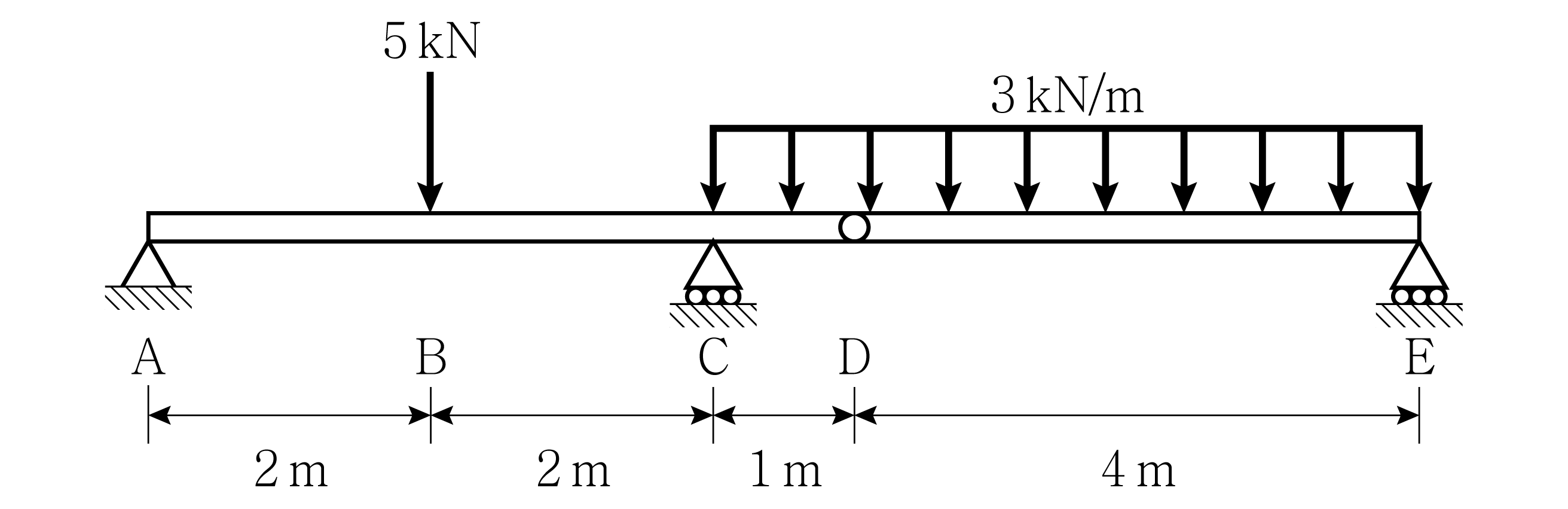

그림과 같은 겔버보의 C점에 발생하는 휨모멘트[kNㆍm]의 절댓값은? (단, 보의 자중은 무시한다)

건축구조

①5.0
②7.5
③10.0
④12.5

정답 보기

정답 ② · 해설 보기

18.

철근콘크리트 연속 휨부재의 모멘트 재분배에 대한 설명으로 옳지 않은 것은? (단,

ε_{t}

는 공칭축강도에서 최외단 인장철근의 순인장변형률이다)

건축구조

①경간 내의 단면에 대한 휨모멘트의 계산은 수정된 부모멘트를 사용하여야 한다.
②근사해법에 의해 휨모멘트를 계산한 경우를 제외하고, 탄성이론에 의하여 산정한 연속 휨부재 받침부의 부모멘트는 20 % 이내에서 1,000 $ε_{t}$ %만큼 증가 또는 감소시킬 수 있다.
③휨모멘트 재분배 이후에도 정적 평형은 유지되어야 한다.
④휨모멘트의 재분배는 휨모멘트를 감소시킬 단면에서 $ε_{t}$ 가 0.0075 미만인 경우에만 가능하다.

정답 보기

정답 ④ · 해설 보기

19.

강합성구조 합성단면의 공칭강도에 대한 설명으로 옳지 않은 것은? (단,

f_{c k}

는 콘크리트의 설계기준압축강도이다)

건축구조

①소성응력분포법에서는 강재가 인장 또는 압축으로 항복응력에 도달할 때 콘크리트는 축력 또는 휨으로 인한 압축으로 0.8 $f_{c k}$ 의 응력에 도달한 것으로 가정하여 공칭강도를 계산한다.
②합성단면의 공칭강도를 결정할 때 콘크리트의 인장강도는 무시한다.
③변형률적합법에서는 단면에 걸쳐 변형률이 선형적으로 분포한다고 가정한다.
④매입형 합성부재는 국부좌굴을 고려할 필요가 없다.

정답 보기

정답 ① · 해설 보기

20.

설계하중의 용어에 대한 설명으로 옳지 않은 것은?

건축구조

①와류진동: 시시각각 변하는 바람의 난류 성분이 물체에 닿아 물체를 풍방향으로 불규칙하게 진동시키는 현상
②외압계수: 건축물 외피의 임의 수압면에 가해지는 평균풍압과 기준 높이에서 속도압의 비
③강체건축구조물: 바람과 구조물의 동적 상호작용에 의해 발생하는 부가적인 하중효과를 무시할 수 있는 안정된 건축구조물
④골바람효과: 산과 산 사이의 골짜기를 따라 평행하게 바람이 불어가면서 유선이 수평 방향으로 수렴하여 풍속이 급격하게 증가하는 현상

정답 보기

정답 ① · 해설 보기
