9급 국가직 건축구조 2026년 기출문제

시행 2026-04-04 · 책형 가 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2026 9급 국가직 전과목

건축물 설계하중 기준에 따른 설계풍속을 산정할 때 필요한 계수가 아닌 것은?

건축구조

①노출계수
②지형계수
③풍속고도분포계수
④건축구조물의 중요도계수

정답 보기

정답 ① · 해설 보기

목구조 접합부의 설계에 대한 설명으로 옳지 않은 것은?

건축구조

①맞춤 부위의 보강을 위하여 접착제 또는 파스너를 사용할 수 있다.
②경사지거나 직각으로 만나는 부재 사이에서 양 부재를 가공하여 끼워 맞추는 접합을 이음이라고 한다.
③인장을 받는 부재에 덧댐판을 대고 길이이음을 하는 경우에 덧댐판의 면적은 요구되는 접합면적의 1.5배 이상이어야 한다.
④접합부에서 만나는 모든 부재를 통하여 전달되는 하중의 작용선은 접합부의 중심 또는 도심을 통과하여야 하며 그렇지 않은 경우 편심의 영향을 설계에 고려한다.

정답 보기

정답 ② · 해설 보기

콘크리트구조 설계(강도설계법) 일반사항에서 강도감소계수(

ϕ

)를 사용하는 이유로 옳지 않은 것은?

건축구조

①예기치 않은 초과하중
②재료의 설계기준강도와 실제강도의 차이
③부재 강도의 추정 및 해석에 관련된 불확실성
④부재를 제작 또는 시공할 때 설계도와 완성된 부재의 차이

정답 보기

정답 ① · 해설 보기

콘크리트구조 사용성 설계기준에 따른 1방향 구조의 최대 허용처짐 산정에서, 과도한 처짐에 의해 손상되기 쉬운 비구조요소를 지지 또는 부착하지 않은 바닥구조인 경우 활하중에 의한 순간처짐의 처짐한계는? (단,

l

은 부재의 길이이다)

건축구조

① $l$ /180
② $l$ /240
③ $l$ /360
④ $l$ /480

정답 보기

정답 ③ · 해설 보기

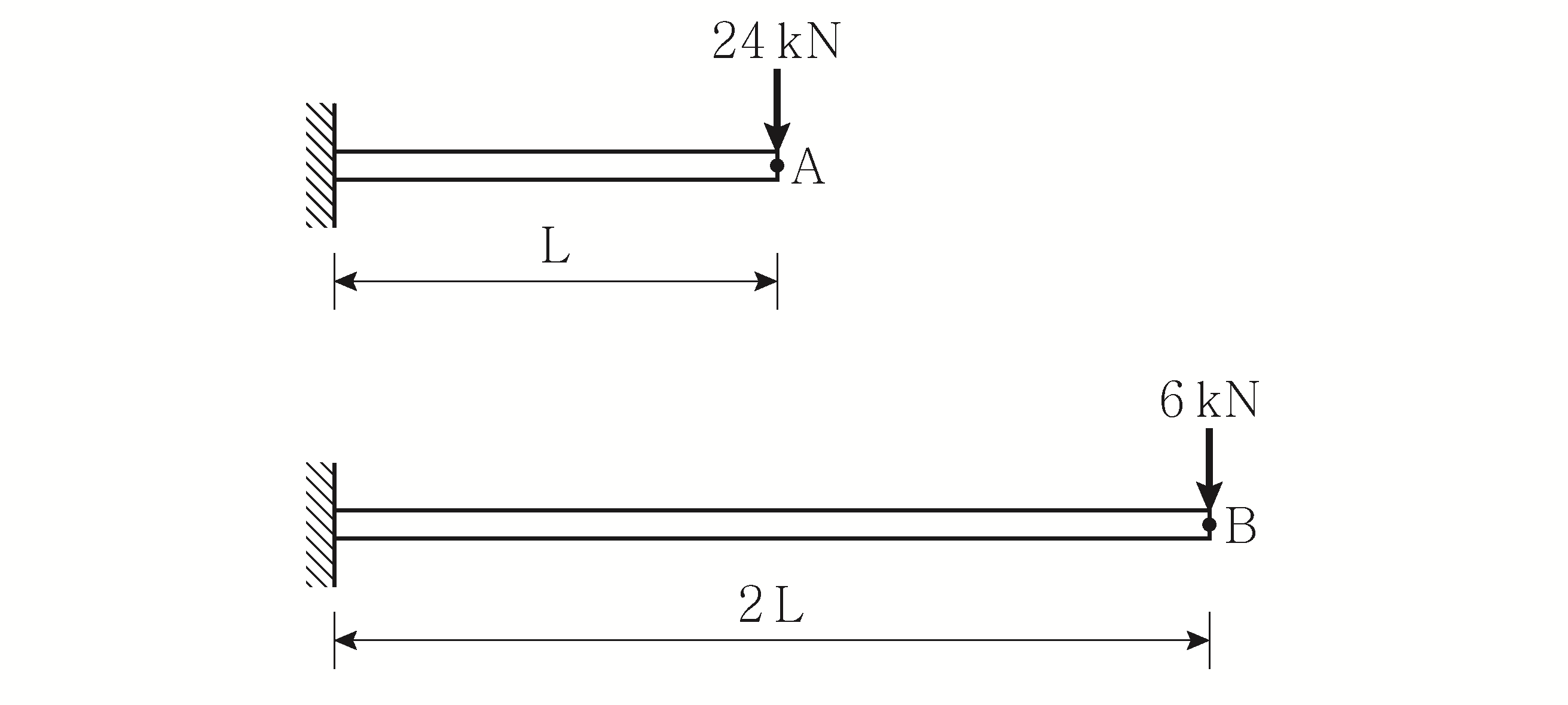

그림과 같은 캔틸레버보의 최대처짐비(

δ_{A}

δ_{B}

)는? (단, 두 보의 휨강성 EI는 동일하고, 선형탄성거동이며, 자중은 무시한다)

건축구조

①1 : 2
②1 : 4
③2 : 1
④4 : 1

정답 보기

정답 ① · 해설 보기

강구조 연결 설계기준(하중저항계수설계법)에서 필릿용접에 대한 설명으로 옳은 것은?

건축구조

①필릿용접의 유효면적은 유효길이에 유효목두께의 2배를 곱한 것으로 한다.
②필릿용접의 유효길이는 필릿용접의 총길이에서 용접치수의 3배를 공제한 값으로 한다.
③건축구조물 필릿용접의 최소치수는 접합부의 얇은 쪽 소재 두께( $t$ )를 기준으로 하고, $t$ ＝ 5 mm일 때, 최소치수는 3 mm이다.
④접합하는 두 부재 사이의 각도가 90 °이고, 용접 다리의 크기가 서로 같은 경우, 필릿용접의 유효목두께는 용접치수의 0.5배로 한다.

정답 보기

정답 ③ · 해설 보기

등가정적해석법에 의한 밑면전단력 산정에서 지진응답계수를 구할 때 필요하지 않은 것은?

건축구조

①반응수정계수
②유효 건물 중량
③건축물의 중요도계수
④단주기 설계스펙트럼가속도

정답 보기

정답 ② · 해설 보기

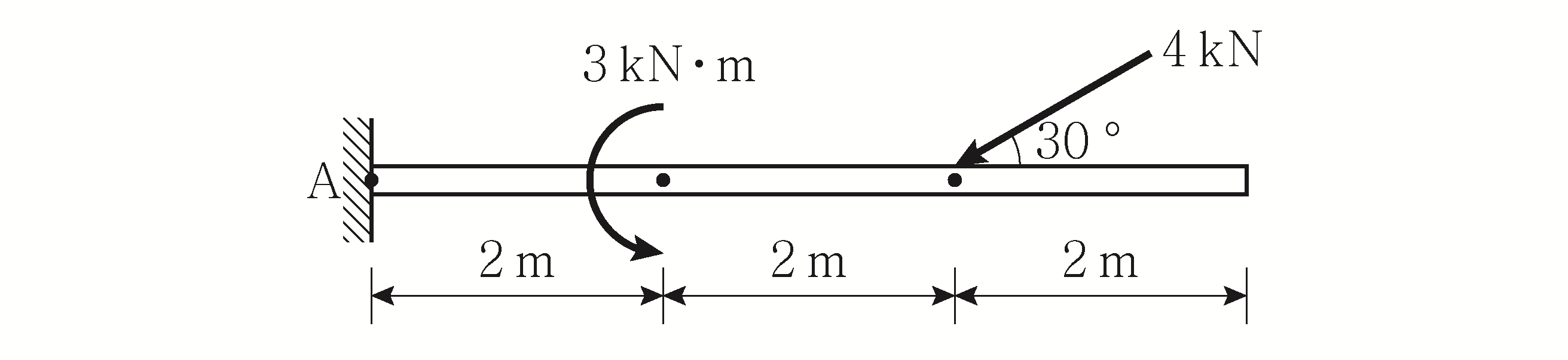

그림과 같은 캔틸레버보의 지점 A에서 모멘트 반력[kNㆍm]의 절댓값은? (단, 부재의 전 길이에 걸쳐 재질 및 단면이 동일하고, 선형탄성거동이며, 자중은 무시한다)

건축구조

①5
②9
③11
④13

정답 보기

정답 ① · 해설 보기

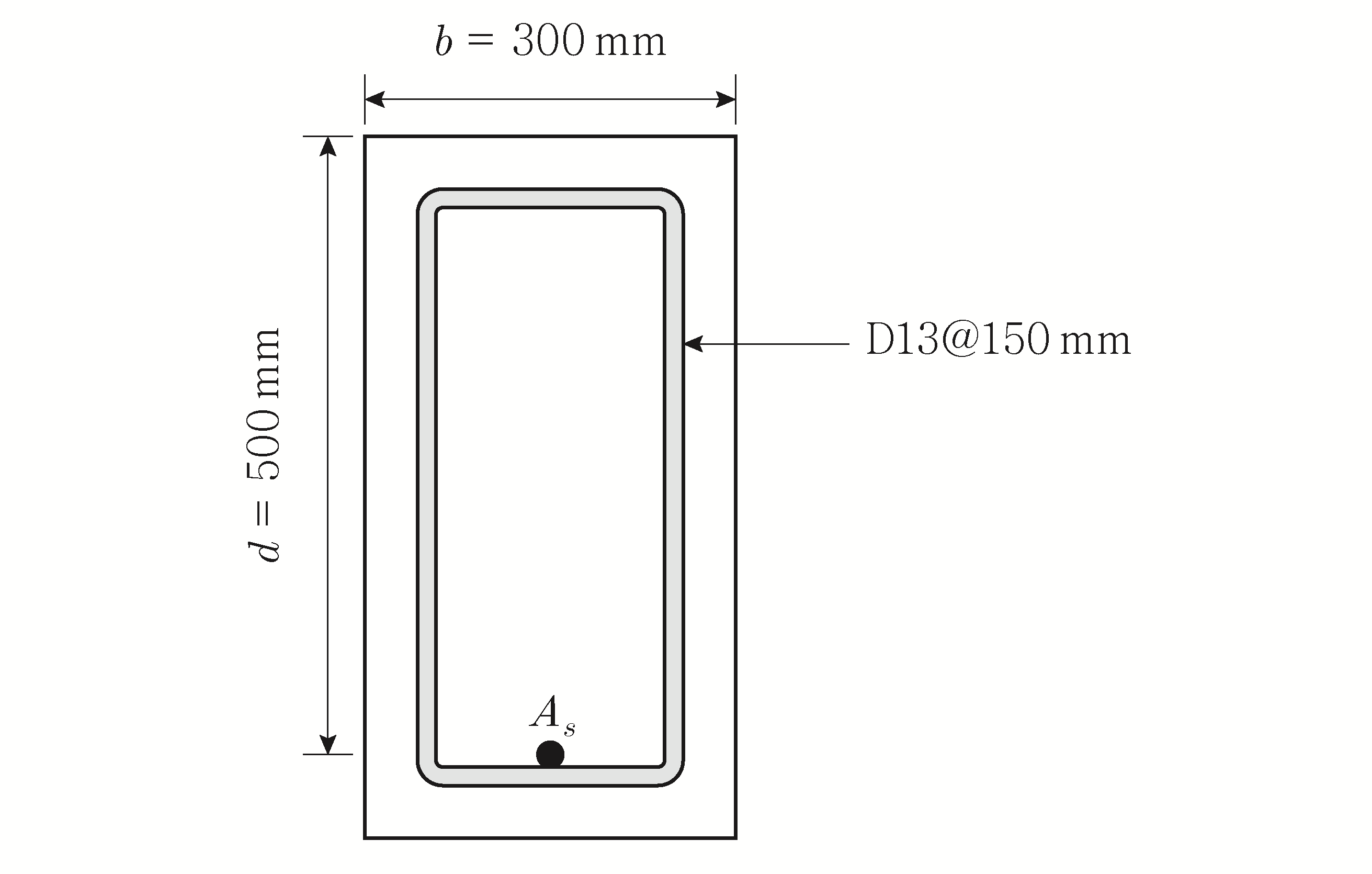

그림과 같은 철근콘크리트보 단면에서 수직 전단철근이 부담할 수 있는 설계전단강도(

ϕ V_{s}

)의 산정식으로 옳은 것은? (단, 전단철근 D13의 단면적은 126.7 mm²이며, 철근의 설계기준항복강도는 400 MPa이다)

건축구조

① $ϕ V_{s} = \frac{0.70 \times 2 \times 126.7 \times 400 \times 500}{300}$ (N)
② $ϕ V_{s} = \frac{0.70 \times 1 \times 126.7 \times 400 \times 500}{300}$ (N)
③ $ϕ V_{s} = \frac{0.75 \times 2 \times 126.7 \times 400 \times 500}{150}$ (N)
④ $ϕ V_{s} = \frac{0.75 \times 1 \times 126.7 \times 400 \times 500}{150}$ (N)

정답 보기

정답 ③ · 해설 보기

10.

콘크리트구조의 철근상세에 대한 설명으로 옳지 않은 것은?

건축구조

①압축부재에 사용되는 나선철근의 순간격은 25 mm 이상, 100 mm 이하이어야 한다.
②상단과 하단에 2단 이상으로 배치된 경우 상하 철근은 동일 연직면 내에 배치되어야 한다.
③슬래브에서 휨철근이 1방향으로만 배치되는 경우, 이 휨철근에 직각방향으로 수축ㆍ온도철근을 배치하여야 한다.
④콘크리트 장선구조가 아닌 슬래브에서 휨 주철근의 간격은 슬래브 두께의 3배 이하로 하여야 하고, 또한 450 mm 이하로 하여야 한다.

정답 보기

정답 ① · 해설 보기

11.

콘크리트 벽체 설계기준에서 축하중을 받는 벽체 설계에 대한 설명으로 옳지 않은 것은? (단, 벽체의 전단력에 대한 설계는 고려하지 않는다)

건축구조

①벽체의 수직 및 수평철근의 간격은 벽두께의 3배 이하 또한 450 mm 이하로 하여야 한다.
②벽체의 철근은 이와 교차하는 구조 부재인 바닥, 지붕, 기둥, 벽기둥, 부벽, 교차벽체 및 기초 등에 충분히 정착시켜야 한다.
③벽체의 전체 단면적에 대한 최소 수직철근비는 설계기준항복강도 400 MPa 이상으로서 D16 이하의 이형철근의 경우 0.002이다.
④실용설계법으로 설계하는 경우 지하실 외벽 및 기초벽체를 제외한 벽체의 최소 두께는 수직 또는 수평 받침점 간 거리 중에서 작은 값의 1/25 이상이어야 하고, 또한 100 mm 이상이어야 한다.

정답 보기

정답 ③ · 해설 보기

12.

표준갈고리를 갖는 인장 이형철근의 정착에 대한 설명으로 옳지 않은 것은? (단,

d_{b}

는 철근의 공칭지름이다)

건축구조

①철근의 설계기준항복강도가 커질수록 기본정착길이는 길게 산정된다.
②갈고리는 압축을 받는 경우 철근정착에 유효하지 않은 것으로 보아야 한다.
③기본정착길이에 적용 가능한 모든 보정계수를 곱하여 정착길이를 산정하는데, 이렇게 구한 정착길이는 항상 8 $d_{b}$ 이상, 또한 150 mm 이상이어야 한다.
④D35 이하 철근에서 갈고리 평면에 수직방향인 측면 피복 두께가 70 mm 이상이며, 90 ° 갈고리에 대해서는 갈고리를 넘어선 부분의 철근 피복 두께가 50 mm 이상인 경우 기본정착길이에 대한 보정계수는 0.8이다.

정답 보기

정답 ④ · 해설 보기

13.

강구조 부재 설계기준(하중저항계수설계법)에서 인장재 설계에 대한 설명으로 옳지 않은 것은?

건축구조

①볼트구멍이 없는 부재의 경우, 순단면적은 총단면적과 같다.
②인장재의 순단면적은 최소 순단면적을 갖는 파단선으로부터 구한다.
③인장재의 유효순단면적은 전단뒤짐계수에 순단면적을 곱하여 산정한다.
④인장재의 설계인장강도는 총단면의 항복한계상태와 유효순단면의 파단한계상태에 대해 산정된 값 중 큰 값으로 한다.

정답 보기

정답 ④ · 해설 보기

14.

건축물 강구조 설계기준에서 강재 재료에 대한 설명으로 옳지 않은 것은?

건축구조

①SS275 강재의 인장강도는 490 MPa이다.
②구조용 강재의 탄성계수는 210,000 MPa이다.
③구조용 강재의 전단탄성계수는 81,000 MPa이다.
④SM355 강재의 판두께가 16 mm 초과하고 40 mm 이하이면 항복강도는 345 MPa이다.

정답 보기

정답 ① · 해설 보기

15.

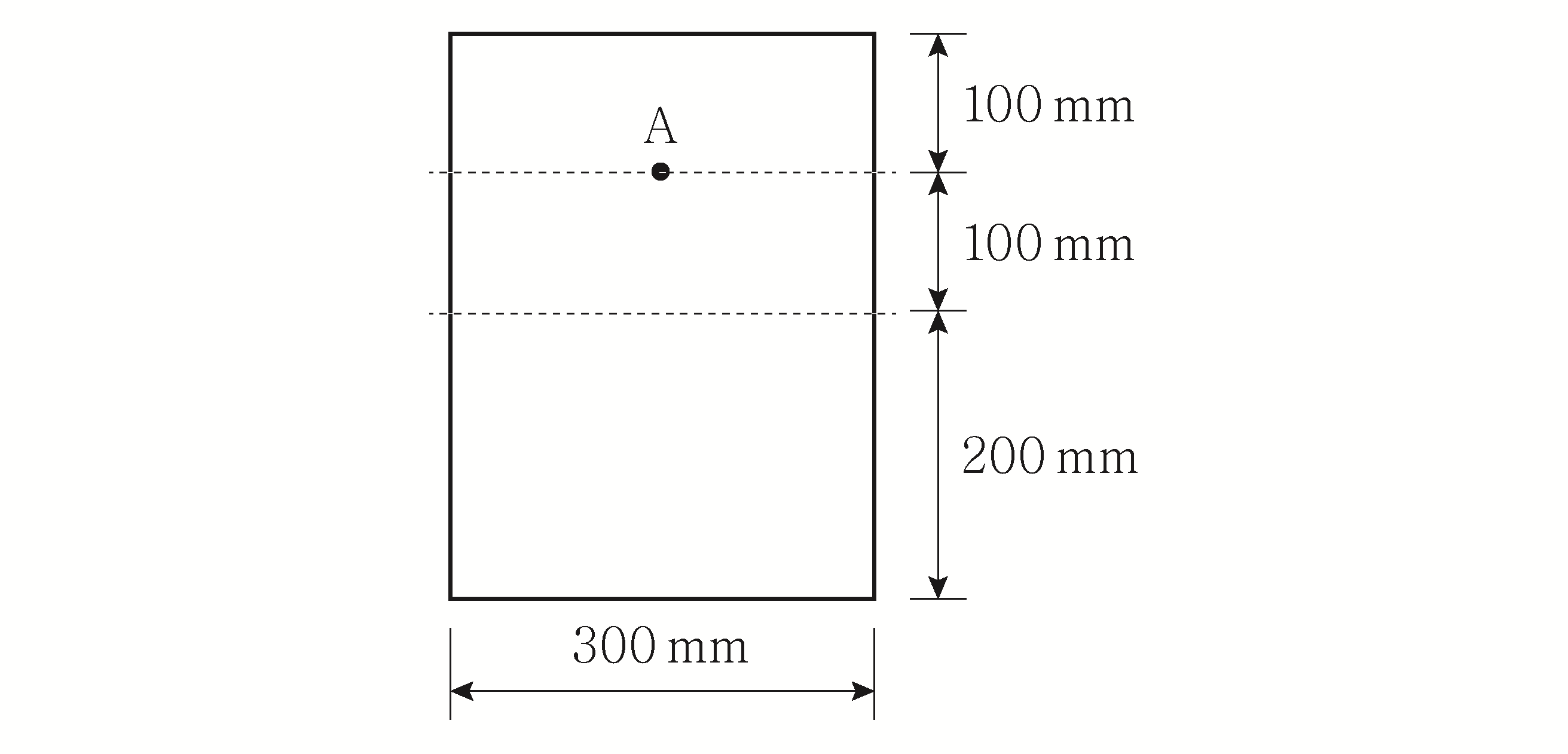

그림과 같은 보 단면에 전단력 160 kN이 작용할 때, A 위치에서의 전단응력[MPa]은?

건축구조

①1.0
②1.5
③2.0
④2.5

정답 보기

정답 ② · 해설 보기

16.

1방향 철근콘크리트 슬래브 설계에 대한 설명으로 옳지 않은 것은?

건축구조

①수축ㆍ온도철근은 설계기준항복강도를 발휘할 수 있도록 정착되어야 한다.
②수축ㆍ온도철근으로 배치되는 이형철근의 철근비는 어떤 경우에도 0.001 이상이어야 한다.
③슬래브 끝의 단순받침부에서도 내민슬래브에 의하여 부모멘트가 일어나는 경우에는 이에 상응하는 철근을 배치하여야 한다.
④슬래브의 정모멘트 철근 및 부모멘트 철근의 중심 간격은 위험단면에서는 슬래브 두께의 2배 이하이어야 하고, 또한 300 mm 이하로 하여야 한다.

정답 보기

정답 ② · 해설 보기

17.

강구조설계 일반사항(하중저항계수설계법)에서 용어의 정의로 옳지 않은 것은?

건축구조

①웨브크리플링은 보에서 집중하중이나 반력이 작용하는 위치의 웨브재에 발생하는 국부적인 파괴이다.
②조밀단면은 휨을 받을 때 플랜지나 웨브에 국부좌굴이 일어나지 않고 완전소성상태에 도달하는 단면이다.
③구속판요소는 하중의 방향과 평행하게 양면이 직각방향의 판요소에 의해 연속된 압축을 받는 평판요소이다.
④패널존은 접합부를 관통하는 보와 기둥의 웨브의 연장에 의해 구성되는 보－기둥 접합부의 플랜지영역으로, 압축패널을 통하여 축력을 전달하는 영역이다.

정답 보기

정답 ④ · 해설 보기

18.

조적식구조 일반에서 용어의 정의로 옳지 않은 것은?

건축구조

①대린벽은 한 내력벽에 직각으로 교차하는 벽이다.
②겹은 두께방향으로 단위 조적개체로 구성된 벽체이다.
③테두리보는 조적조에 보강근으로 보강된 수평부재이다.
④비보강기둥은 두께에 수직이 되는 수평치수가 두께의 5배를 넘지 않는 수직구조부재이다.

정답 보기

정답 ④ · 해설 보기

19.

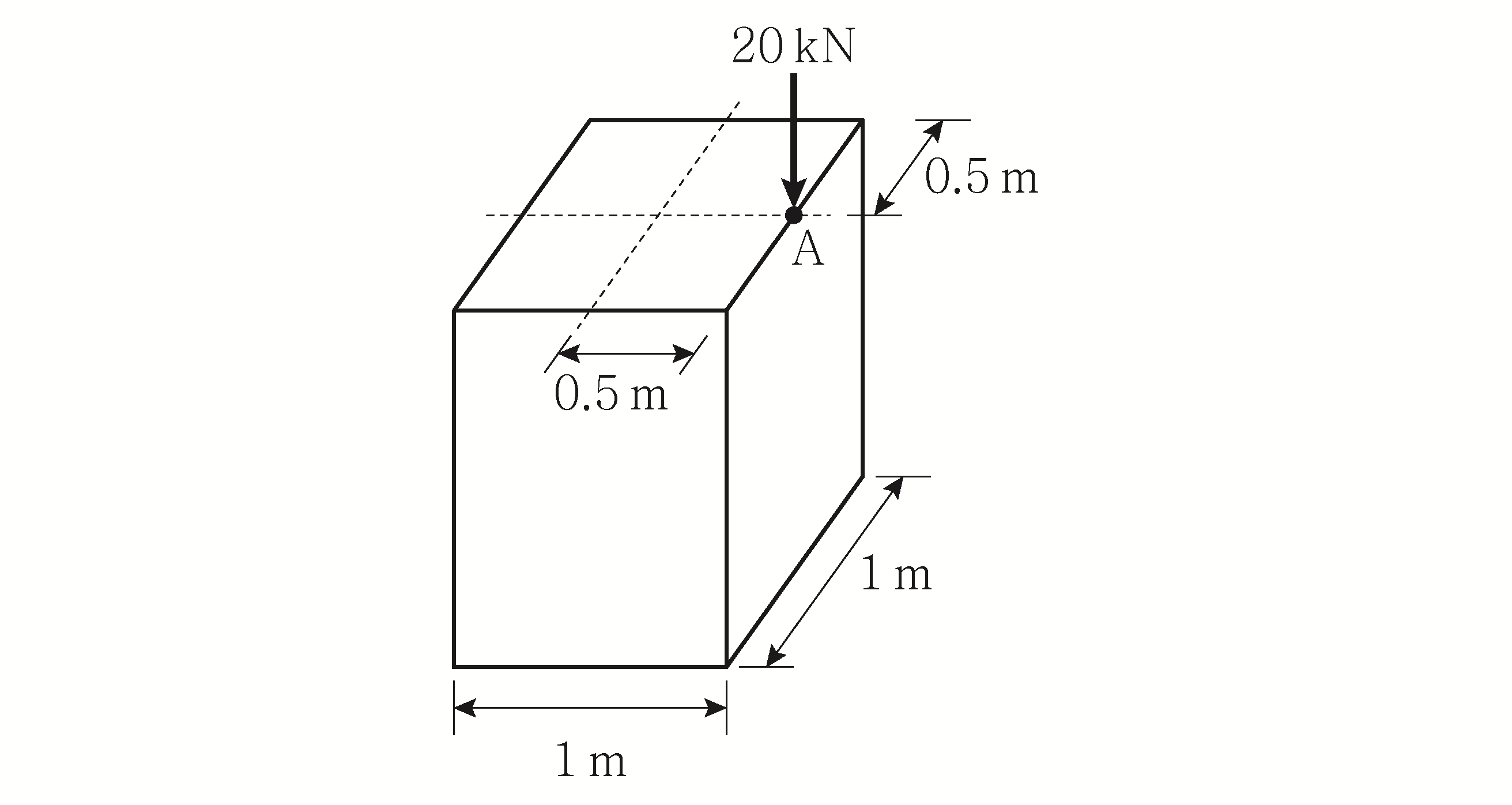

그림과 같이 정사각형 단면의 기둥부재에서 A점에 수직하중이 작용할 때, 최대응력[kN/m²]의 절댓값은? (단, 부재 하단은 고정지지되어 있고, 자중과 좌굴은 무시한다)

건축구조

①20
②40
③60
④80

정답 보기

정답 ④ · 해설 보기

20.

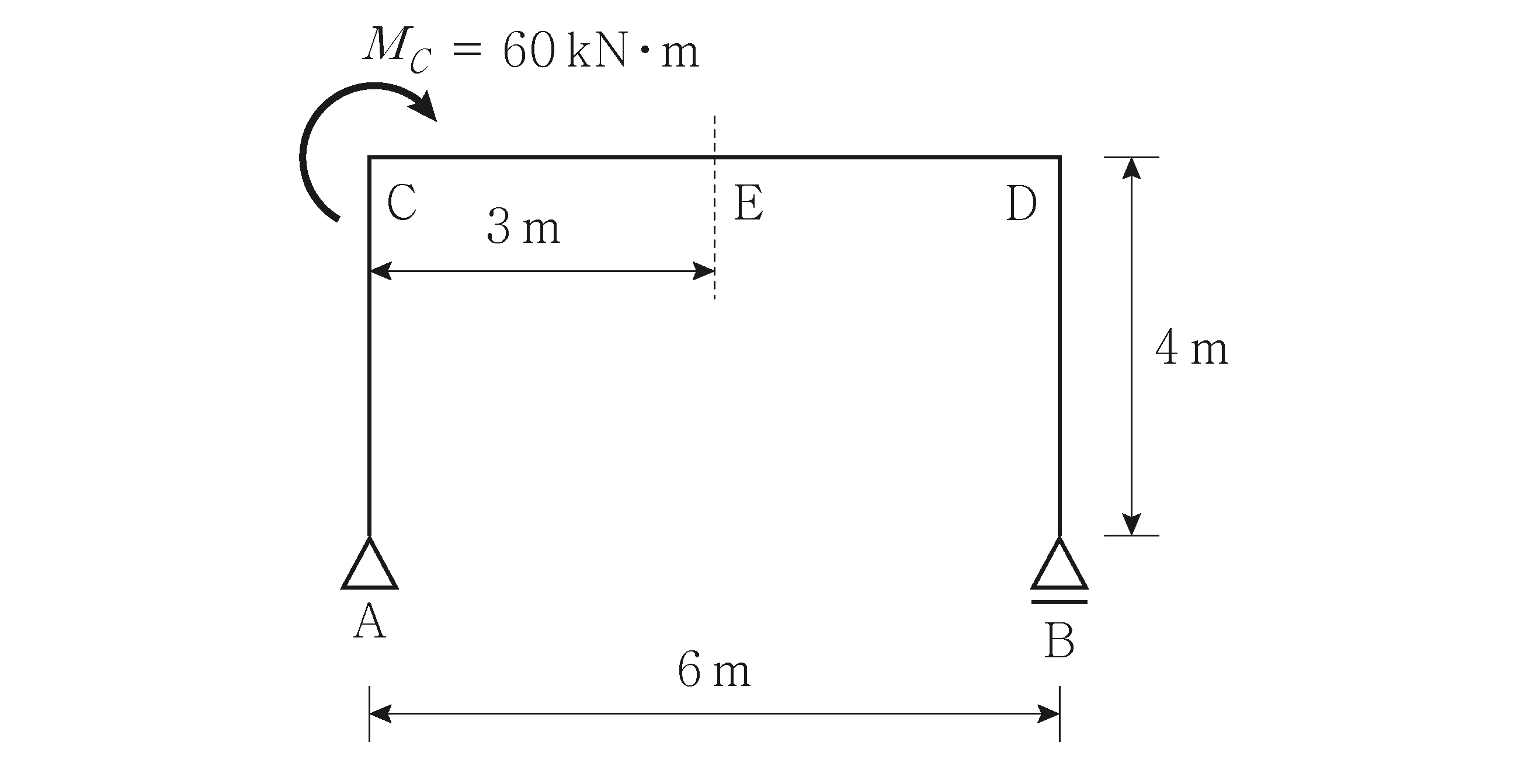

그림과 같은 라멘구조에 대한 설명으로 옳지 않은 것은? (단, 부재의 전 길이에 걸쳐 재질 및 단면이 동일하고, 선형탄성거동이며, 자중은 무시한다)

건축구조

①A 지점 및 B 지점에는 수직반력만 발생한다.
②E점에서 휨모멘트의 절댓값은 30 kNㆍm이다.
③CD 부재는 인장력을 받는 부재이다.
④AC 부재 및 BD 부재에는 휨모멘트가 발생하지 않는다.

정답 보기

정답 ③ · 해설 보기
