9급 국가직 무선공학개론 2023년 기출문제

섀넌(Shannon)의 채널 용량 공식을 따를 때, 동일한 시간에 가장 많은 데이터를 전송할 수 있는 무선통신 시스템은?

대역폭[MHz] 신호대잡음비

전파의 특성에 대한 설명으로 옳지 않은 것은?

OFDM(orthogonal frequency division multiplexing)을 사용하는 시스템에 대한 설명으로 옳지 않은 것은?

위성통신에 대한 설명으로 옳지 않은 것은?

디지털 통신시스템의 수신 신호전력을 $S$ [W], 잡음전력을 $N$ [W], 전송 채널 대역폭을 $W$ [MHz], 비트 전송률을 $R$ [MHz]이라고 할 때, 비트에너지 대 잡음전력밀도 $\frac{E_b}{N_0}$가 가장 큰 것은?

$S$ $N$ $W$ $R$

송신기는 300 [MHz]의 주파수와 16 [W]의 전력을 사용하여 자유공간으로 신호를 전송한다. 송신안테나와 수신안테나의 이득이 각각 30 [dB]일 때, 송신기로부터 1 [km] 떨어진 지점에 수신되는 전력[W]은? (단, 전파속도는 $3\times 10^8$ [m/s]이고, 주어진 조건 외의 영향은 고려하지 않는다)

주파수가 20 [kHz]인 정현파 신호를 100 [MHz]의 반송파로 주파수 변조하여 최대 주파수 편이가 500 [kHz]가 되었다. 카슨(Carson) 법칙을 이용하여 구한 변조 신호의 대역폭과 변조지수를 바르게 연결한 것은?

대역폭[kHz] 변조지수

디지털 변조 방식인 ASK, PSK, FSK 및 QAM에 대한 설명으로 옳지 않은 것은?

송신기의 출력단은 특성임피던스 50 [Ω]인 무손실 동축케이블과 완벽하게 정합되어 있고, 동축케이블은 입력임피던스가 30 [Ω]인 안테나와 연결되어 있다. 송신기에서 안테나로 64 [W]의 신호전력을 전송할 때, 송신기로 반사되는 신호전력[W]은?

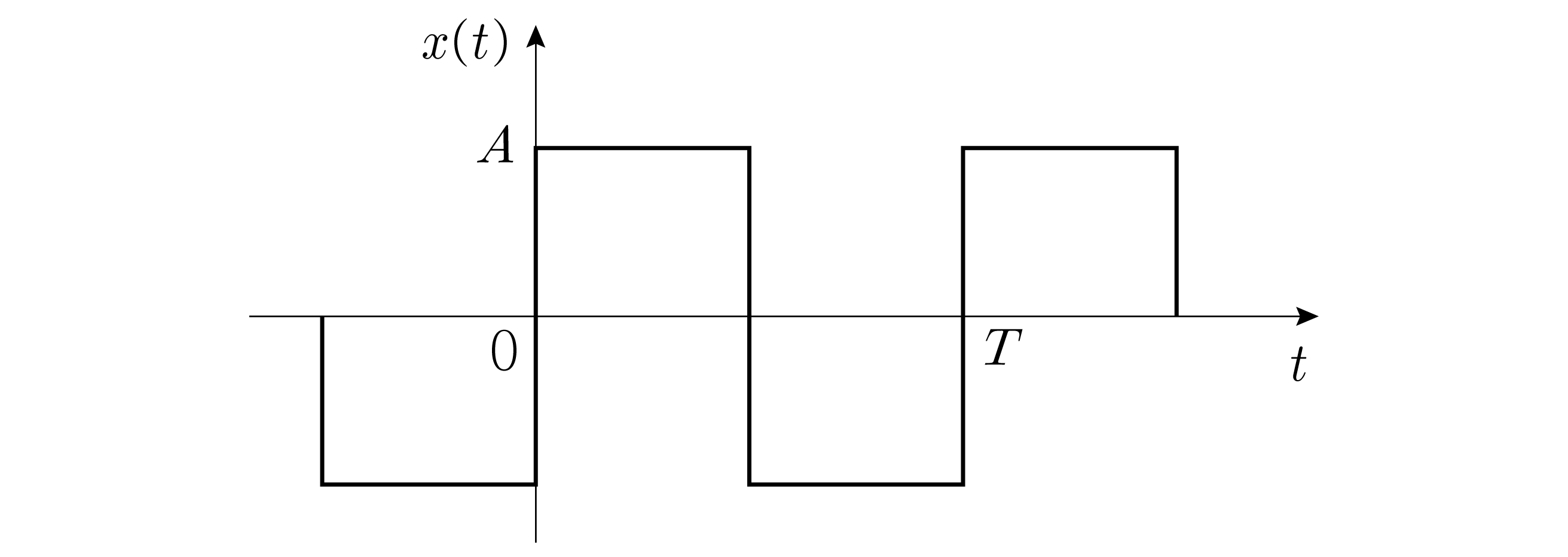

그림과 같이 주기 $T$가 200 [$\mu$s]인 사각파 정보신호를 1 [MHz]의 반송파로 진폭 변조할 때, 변조된 신호에 나타나지 않는 주파수[kHz]는?

비유전율 ${ϵ}_r$이 64이고 비투자율 ${\mu }_r$이 4인 매질에서 진행하는 전파 이동속도는 자유공간에서 진행하는 전파 이동속도의 몇 배인가?

마이크로파 신호의 무선 전파 환경에 대한 설명으로 옳지 않은 것은?

주로 밀리미터파 응용 및 레이더에 사용되는 무선 주파수 대역은?

지구국과 12 [GHz]의 주파수로 통신하는 정지궤도위성이 최대 10 [kHz]의 주파수 편이를 허용할 때, 위성과 통신 연결을 유지할 수 있는 지구국의 최대 이동속도[m/s]는? (단, 전파속도는 $3\times 10^8$ [m/s]이다)

펄스폭이 1 [$\mu$s]이고 펄스 반복 주파수가 300 [Hz]인 펄스 레이더의 거리 분해능[m]은? (단, 전파속도는 $3\times 10^8$ [m/s]이다)

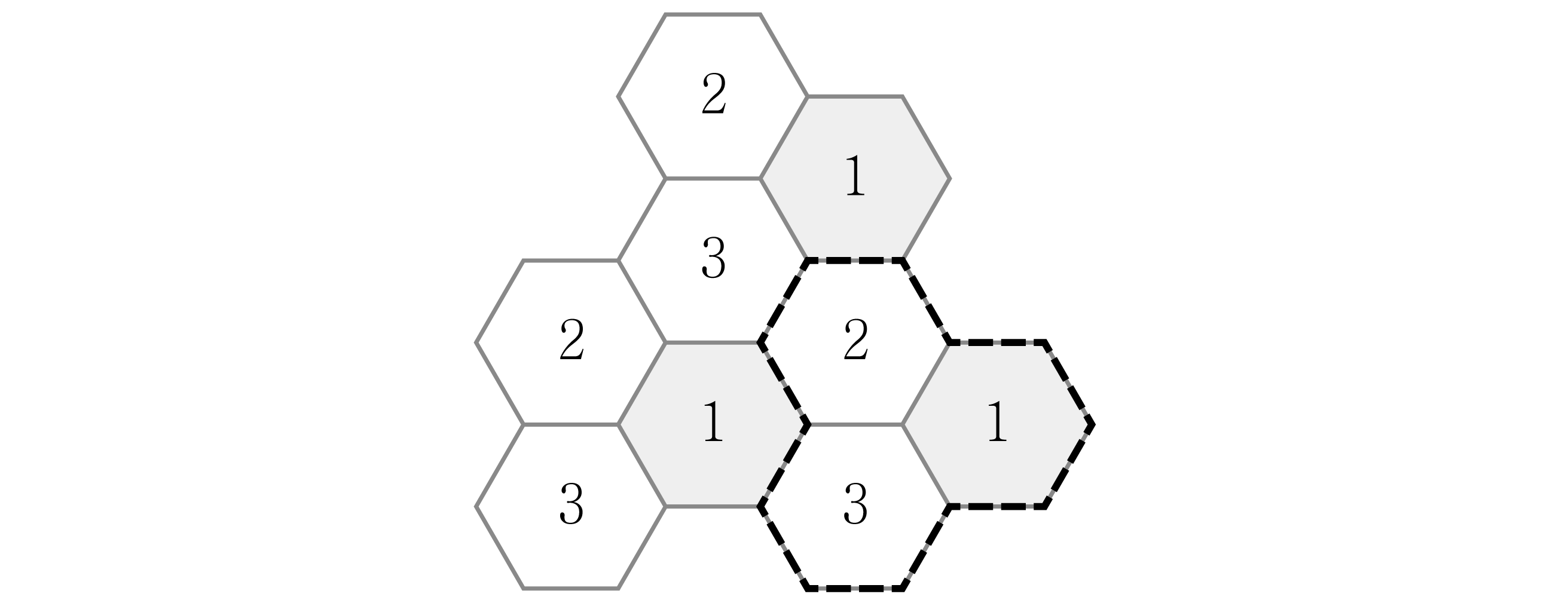

그림은 이동통신 시스템에서 주파수 재사용을 위해 인접한 3개의 셀을 하나의 클러스터로 구성한 것이다. 셀 반경이 2 [km]이고 각 셀에 주파수 대역폭을 균등하게 할당할 때, 동일 주파수 대역을 사용하는 셀 중심 간 최소거리[km]는? (단, 셀은 그림에 도식된 6각형 1개를 의미한다)

정보신호 $m(t)=2+5\sin (2\pi t)$를 반송파 전송 양측파대(DSB-TC, double sideband-transmitted carrier) 방식으로 변조하여 $\left[A_c+m(t)\right]\cos (2\pi f_{c}t)$ 신호를 생성할 때, 포락선 검파가 가능하도록 하는 $A_c$의 최솟값은?

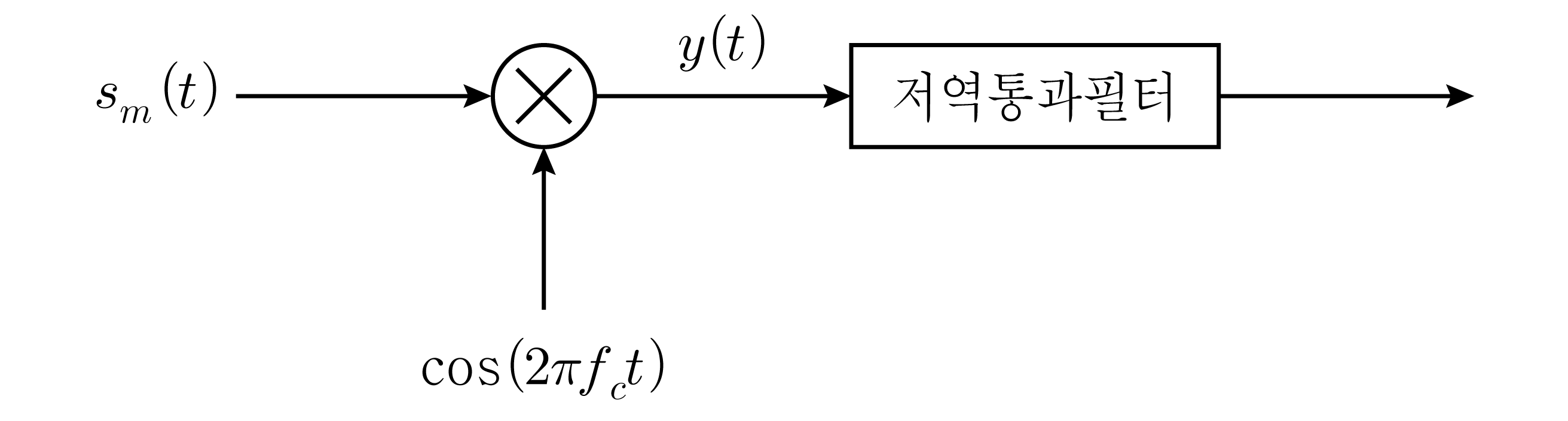

반송파 억압 양측파대(DSB-SC, double sideband-suppressed carrier) 방식으로 변조된 신호 $s_m(t)$에 대한 복조기 구조가 그림과 같을 때, 곱셈기 출력 신호 $y(t)$의 스펙트럼 $Y(f)$는? (단, $s_m(t)=m(t)\cos (2\pi f_{c}t)$이고, 정보신호 $m(t)$의 푸리에 변환은 $M(f)$이다)

등방성 방사기가 40 [W]의 송신전력으로 신호를 방사할 때, 1 [km] 떨어진 지점에서의 전력밀도[$\mu$W/m²]는?

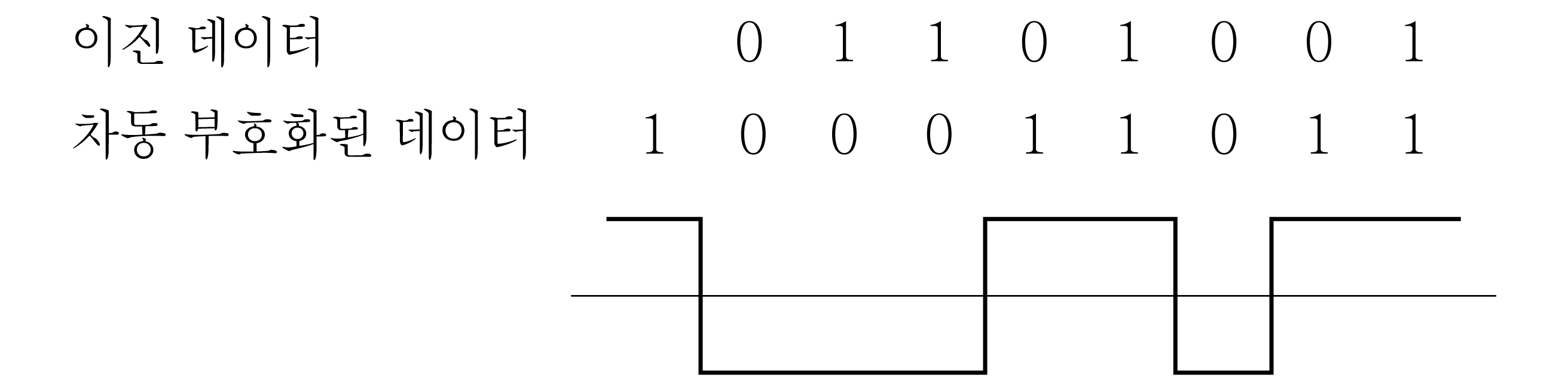

그림은 펄스부호변조(PCM, pulse code modulation)된 이진 데이터에 대해 차동 부호화(differential encoding)를 수행하는 과정이다. 이에 대한 설명으로 옳지 않은 것은?
