9급 국가직 응용역학개론 2008년 기출문제

시행 2008-04-12 · 책형 안 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2008 9급 국가직 전과목

다음 그림과 같은 내민보에서 C점에 대한 전단력의 영향선에서 D점에 대한 종거는?

응용역학개론

①－ 0.156
②－ 0.264
③－ 0.375
④－ 0.557

정답 보기

A점이 회전(hinge), B점이 이동(roller) 지지이고 부재의 길이가 L인 단순보에서, A지지점에서 중앙 C점(L/2)까지 작용하는 하중이 등분포하중일 때, 부재길이 L내에서 전단력이 제로(0)인 점은 A지지점에서 중앙쪽으로 얼마만큼 떨어진 곳에 위치하고 있는가?

응용역학개론

① $\frac{1}{8} L$
② $\frac{1}{16} L$
③ $\frac{3}{8} L$
④ $\frac{3}{16} L$

정답 보기

정답 ③ · 해설 보기

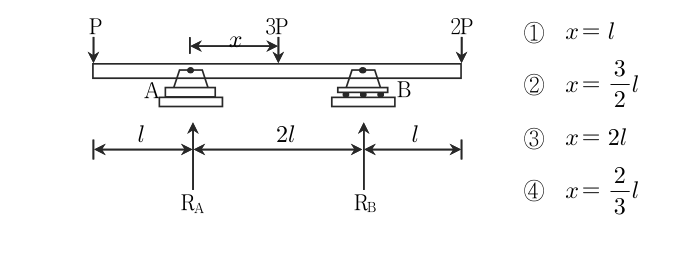

다음 그림과 같은 보에서 지점 B의 반력이 4P일 때 하중 3P의 재하위치

x

는?

응용역학개론

①①
②②
③③
④④

정답 보기

정답 ① · 해설 보기

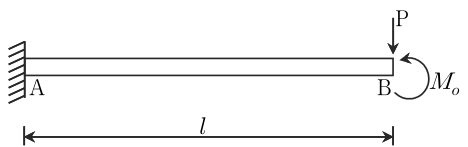

다음 그림과 같은 켄틸레버보에서

M_{o} = 2 P l

인 경우 B점의 처짐방향과 처짐량

δ

는? (단, 휨강성

E I

는 일정하다)

응용역학개론

①↑, $\frac{2}{3} \frac{P l ^{3}}{E I}$
②↑, $\frac{4}{3} \frac{P l ^{3}}{E I}$
③↓, $\frac{2}{3} \frac{P l ^{3}}{E I}$
④↓, $\frac{4}{3} \frac{P l ^{3}}{E I}$

정답 보기

정답 ① · 해설 보기

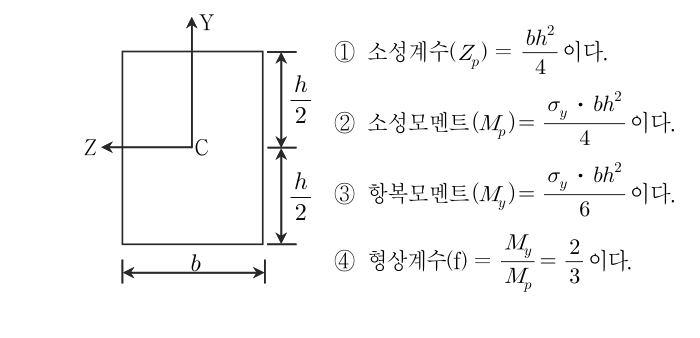

다음 그림과 같은 탄소성 재료로 된 직사각형 단면보의 거동에 관한 설명 중 옳지 않은 것은?

응용역학개론

①①
②②
③③
④④

정답 보기

정답 ④ · 해설 보기

길이가 4.0 m이고 직사각형 단면을 가진 기둥이 있다. 세장비

λ

는?

(단, 기둥의 단면성질에서 I_max ＝ 2,500 cm⁴, I_min ＝ 1,600 cm⁴, A ＝ 100 cm²이다)

응용역학개론

①50
②80
③100
④160

정답 보기

정답 ③ · 해설 보기

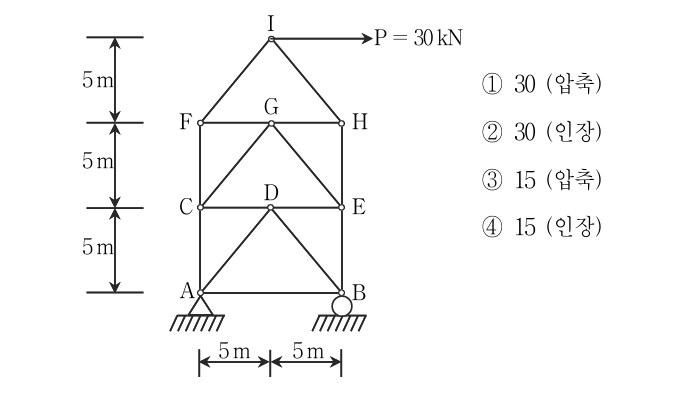

다음 그림과 같은 트러스에서 CF에 발생하는 부재력[kN]은?

응용역학개론

①①
②②
③③
④④

정답 보기

정답 ④ · 해설 보기

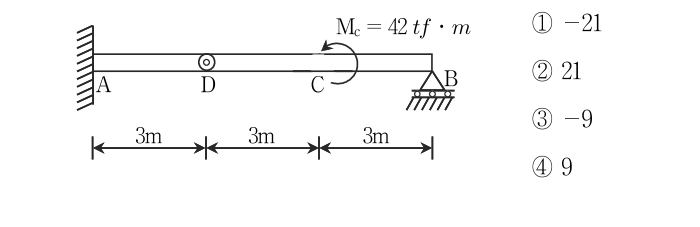

다음 그림과 같은 게르버보(Gerber beam)에서 A점의 휨모멘트 값[tf·m]은?

응용역학개론

①①
②②
③③
④④

정답 보기

정답 ① · 해설 보기

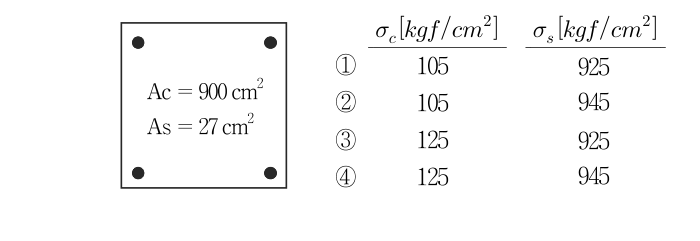

다음 그림과 같이 철근 콘크리트로 만든 사각형 기둥의 단면 중심축에

P = 120 t f

의 압축 하중이 작용하고 있다. 콘크리트와 철근의 단면적이 각각 900 cm²와 27 cm²일 때, 콘크리트의 응력(

σ_{c}

)과 철근의 응력(

σ_{s}

)은?

(단, 철근과 콘크리트의 탄성계수비(Es/Ec)는 9이고, 소수점 이하는 반올림한다)

응용역학개론

①①
②②
③③
④④

정답 보기

정답 ② · 해설 보기

10.

변위일치의 방법을 이용하여 양단고정보를 해석하고자 할 때, 잉여미지반력의 개수는?

(단, 보의 수평반력은 없다고 가정한다)

응용역학개론

①1개
②2개
③3개
④4개

정답 보기

정답 ② · 해설 보기

11.

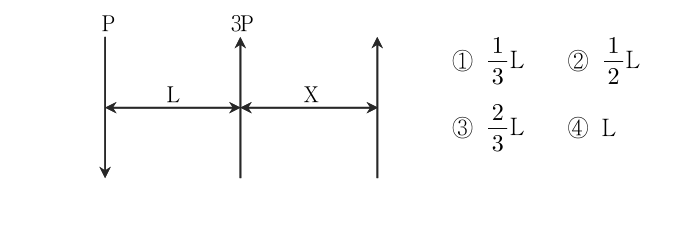

다음 그림과 같이 방향이 반대인 힘 P와 3P가 L간격으로 평행하게 작용하고 있다. 두 힘의 합력의 작용위치 X는？

응용역학개론

①①
②②
③③
④④

정답 보기

정답 ② · 해설 보기

12.

다음은 ‘우력’에 대한 약술이다. ( )에 들어갈 단어를 바르게 연결한 것은?

어떤 물체에 크기가 ( ㉠ ) 방향이 ( ㉡ )인 2개의 힘이 작용할 때 그의 작용선이 일치하면, 합력이 0이 되고, 작용선이 일치하지 않고 나란할 때는 합력은 0이지만 힘의 효과가 물체에 ( ㉢ )을 일으킨다. 이와 같이 크기가 ( ㉠ ) 방향이 ( ㉡ )인 한 쌍의 힘을 우력이라 한다.

㉠㉡㉢

응용역학개론

①같고 반대방향 회전운동
②다르고 반대방향 회전운동
③다르고 같은방향 평행운동
④같고 같은방향 평행운동

정답 보기

정답 ① · 해설 보기

13.

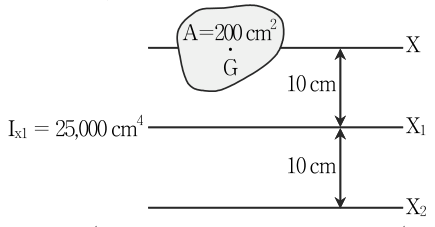

다음 그림과 같이 단면적이 200 cm²인 임의의 도형이 있다. 도형의 도심에서 10 cm만큼 떨어진 X₁축에서의 단면2차모멘트가 I_x1 ＝ 25,000 cm⁴일 때, 20 cm만큼 떨어진 X₂축에서의 단면2차모멘트는?

응용역학개론

①45,000 cm⁴
②65,000 cm⁴
③85,000 cm⁴
④105,000 cm⁴

정답 보기

정답 ③ · 해설 보기

14.

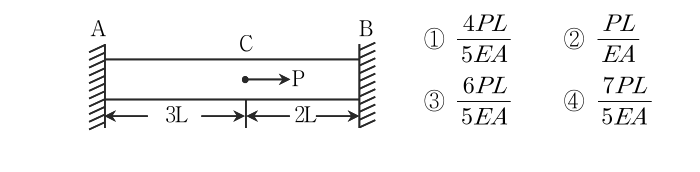

축강성이 EA인 다음 강철봉의 C점에서의 수평변위는?

(단, EA는 일정하다)

응용역학개론

①①
②②
③③
④④

정답 보기

정답 ③ · 해설 보기

15.

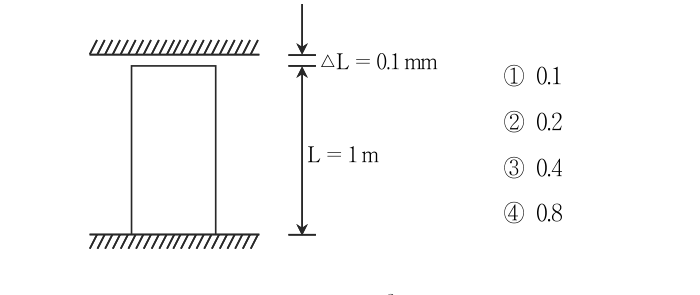

다음 그림과 같은 부재와 강체 벽체와의 간격이 0.1 mm이고, 단면적이 50 cm², 길이가 1.0 m인 부재가 있다. 온도가 40 °C 상승할 때 이 부재에 발생하는 응력[GPa]은?

(단, 부재의 열팽창계수(

α

)는 15 × 10^-6 / °C, 탄성계수(E)는 200 GPa 이다)

응용역학개론

①①
②②
③③
④④

정답 보기

정답 ① · 해설 보기

16.

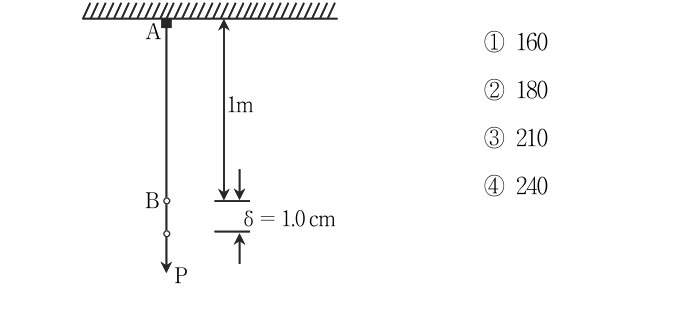

다음 그림과 같은 단면적 1 cm², 길이 1 m인 철근 AB부재가 있다. 이 철근이 최대 δ ＝ 1.0 cm 늘어날 때 이 철근의 허용하중 P[kN]는? (단, 철근의 탄성계수(E)는 2.1 × 10⁴ kN/cm²로 한다)

응용역학개론

①①
②②
③③
④④

정답 보기

정답 ③ · 해설 보기

17.

길이가 10 m이고 지름이 50 cm인 강봉이 길이방향으로 작용하는 인장력에 의하여 길이방향으로 변형이 10 cm 발생하였다. 이때 강봉의 포와송비(Poisson's ratio)가 0.2인 경우, 강봉의 반지름[cm] 변화로 옳은 것은?

응용역학개론

①0.1 증가
②0.1 감소
③0.05 증가
④0.05 감소

정답 보기

정답 ④ · 해설 보기

18.

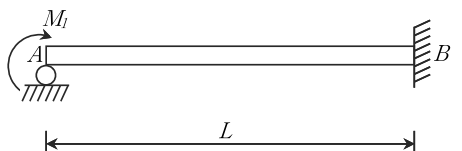

다음 그림과 같은 부정정보에서 지점 A의 처짐각(

θ_{A}

) 및 수직반력(

R_{A}

)은?

(단, 휨강성

E I

는 일정하다)

응용역학개론

① $θ_{A} = \frac{M _{1} L}{4 E I}$ (시계방향), $R_{A} = \frac{M _{1}}{2 L} (↓)$
② $θ_{A} = \frac{M _{1} L}{4 E I}$ (시계방향), $R_{A} = \frac{3 M _{1}}{2 L} (↓)$
③ $θ_{A} = \frac{5 M _{1} L}{12 E I}$ (시계방향), $R_{A} = \frac{M _{1}}{2 L} (↓)$
④ $θ_{A} = \frac{5 M _{1} L}{12 E I}$ (시계방향), $R_{A} = \frac{3 M _{1}}{2 L} (↓)$

정답 보기

정답 ② · 해설 보기

19.

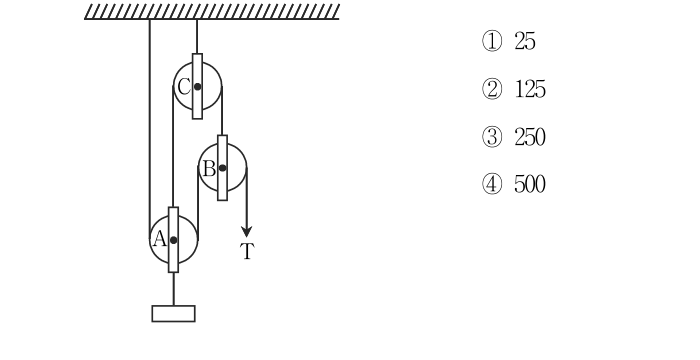

다음 그림과 같은 결합도르래를 이용하여 500 kN의 물체를 들어 올릴 때 필요한 힘 T[kN]는?

(단, 도르래의 무게는 무시한다)

응용역학개론

①①
②②
③③
④④

정답 보기

정답 ② · 해설 보기

20.

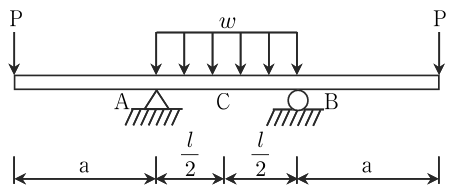

다음 그림과 같은 구조물의 중앙 C점에서 휨모멘트가 0이 되기 위한

\frac{a}{l}

의 비는? (단, P ＝ 2

w l

이다)

응용역학개론

① $\frac{1}{4}$
② $\frac{1}{6}$
③ $\frac{1}{8}$
④ $\frac{1}{16}$

정답 보기

정답 ④ · 해설 보기
