9급 국가직 응용역학개론 2009년 기출문제

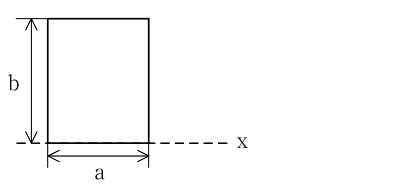

다음 그림과 같이 a ＝ 3 cm, b ＝ 5 cm인 직사각형 단면이 있다. x축을 중심으로 1회전 시킬 때 만들어지는 회전체의 체적(cm³)은?

① 60 $\pi$ ② 75 $\pi$ ③ 90 $\pi$ ④ 150 $\pi$

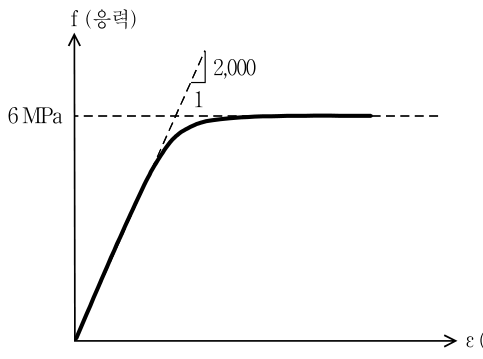

다음 그림과 같은 비선형 비탄성 재료로 제작된 봉이 있다. 봉의 길이가 4 m이고 단면적이 2 cm²일 때, 봉의 길이가 2 cm 늘어날 때 까지 하중을 가한 후 모두 제거하였다. 이 봉의 잔류변형률(residual strain)은? (단, 재료의 특성을 완전 탄소성으로 가정한다)

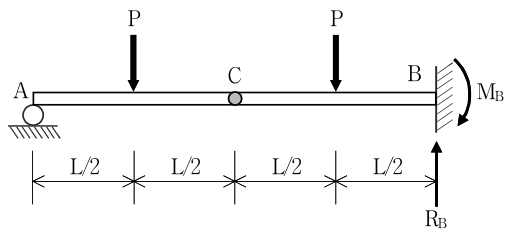

다음 그림과 같이 지점 A는 롤러지점, 지점 B는 고정지점이고 C점에 내부힌지를 배치한 정정보에 하중이 작용하고 있다. B지점의 반력 R_B와 M_B는?

R_B M_B

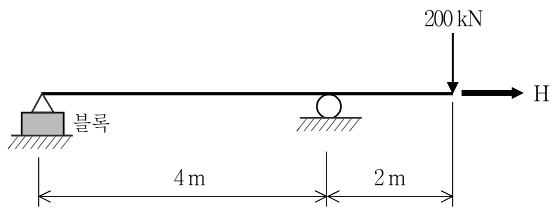

다음 그림과 같은 보 구조물 전체가 수평방향으로 이동하지 않고 안정을 유지할 수 있는 수평방향 하중 H [kN]의 최대값은? (단, 힌지부는 마찰계수가 0.2인 바닥면에 놓인 블록에 강결되어 있고, 보의 자중과 롤러부의 마찰은 무시하며 블록의 질량은 11,000 kg, 중력가속도는 10 m/sec²이다)

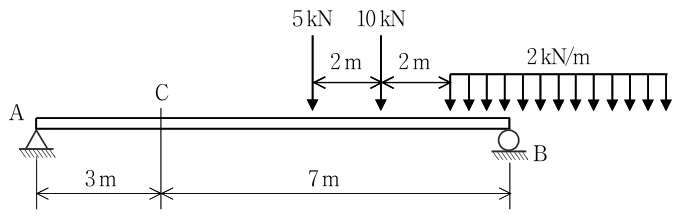

다음 그림과 같이 집중하중과 등분포하중(작용 길이는 무한대)으로 구성된 하중군이 단순보의 B점에서 A점 방향으로 이동할 때 단순보의 C점에서 발생하는 최대 전단력 [kN]은?

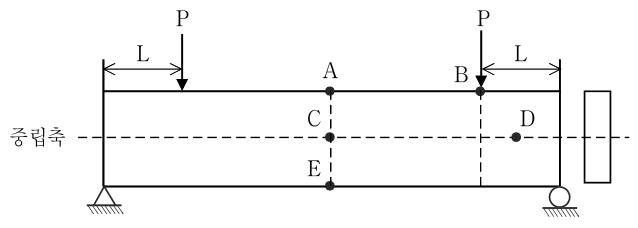

다음 그림과 같이 두 개의 집중하중을 받는 단순보의 내부에서 발생하는 응력을 관찰하기 위하여 A, B, C, D, E점을 선정하였다. 각 점의 응력상태를 기술한 것 중 옳지 않은 것은? (단, A, B, E점은 단면의 상연과 하연에 위치한다)

Euler 탄성좌굴이론의 기본가정 중 옳지 않은 것은?

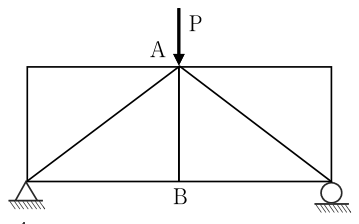

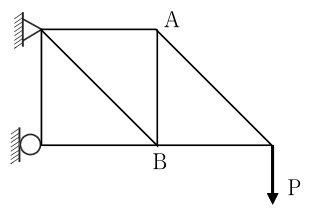

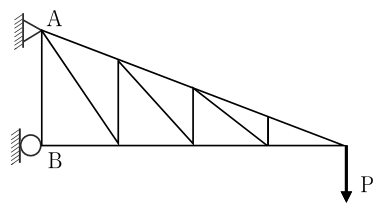

다음 그림과 같이 하중 P가 작용하는 트러스에서 $\mathrm{AB}$부재의 부재력이 0이 아닌 것은?

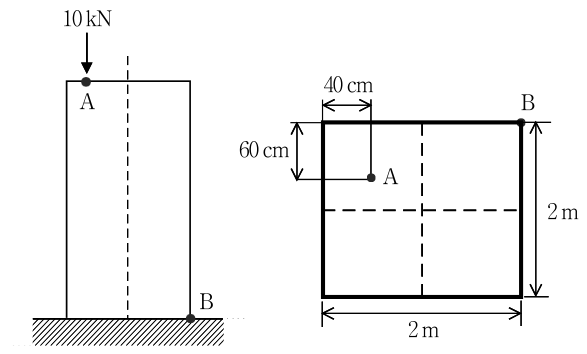

다음 그림과 같은 정사각형 단주가 있다. 이 단주의 상단 A점에 압축력 10 kN이 작용할 때, 단주의 하단 B점에 발생하는 압축응력 [kPa]은?

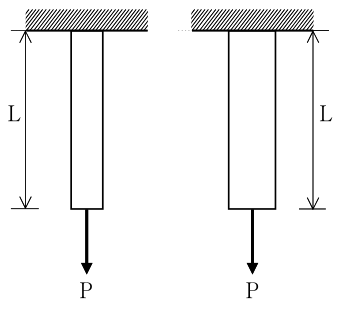

다음 그림과 같이 단면적을 제외한 조건이 모두 동일한 두 개의 봉에 각각 동일한 하중 P가 작용한다. 봉의 거동을 해석하기 위한 두 개 봉의 물리량 중에서 값이 동일한 것은?

길이가 100 m이고 한 변의 길이가 1 cm인 정사각형 단면 봉의 온도가 100 °C 하강하여 축방향 변형이 발생되었다. 발생된 변형을 제거하기 위하여 봉에 작용시켜야 하는 축방향 하중은? (단, 봉의 탄성계수 E ＝ 200 GPa, 온도선팽창계수 $\alpha$ ＝ 1.0 × 10^-5/ °C)

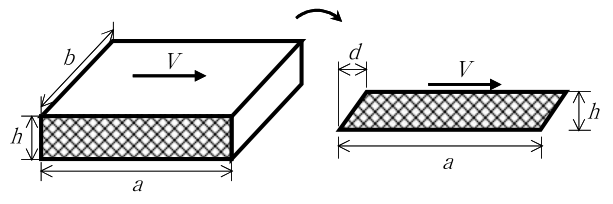

다음 그림과 같이 바닥면이 고정되고 전단탄성계수가 G인 고무받침의 윗면에 전단력 V가 작용할 때 고무받침 윗면의 수평변위 d 는? (단, 전단력은 고무받침 단면에 균일하게 전달되고 전단변형의 크기는 매우 작다고 가정한다)

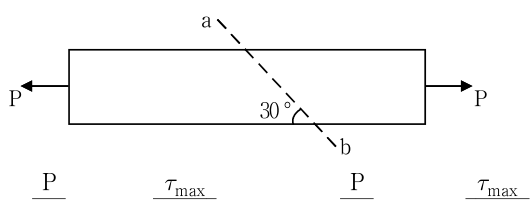

다음 그림과 같이 단면적 10 m²인 부재에 축방향 인장하중 P가 작용하고 있다. 이 부재의 경사면 ab에 25 Pa의 법선응력을 발생시키는 인장하중 P [N]의 크기를 구하고, 인장하중 P에 의해 부재에 발생하는 최대 전단응력 ${\tau }_{\max }$ [Pa]는?

P ${\tau }_{\max }$ P ${\tau }_{\max }$

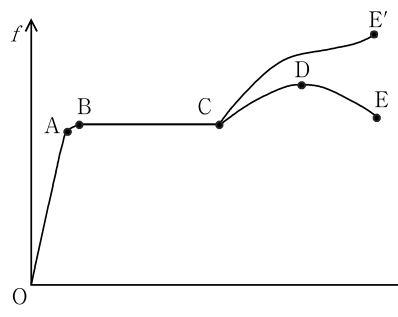

다음 그림과 같은 구조용 강의 응력 － 변형률 선도에 대한 설명으로 옳지 않은 것은?

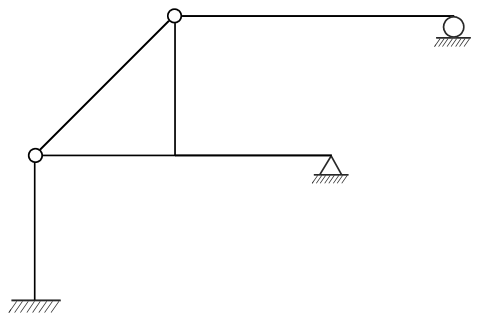

다음 그림과 같은 구조물을 판별한 것 중 옳은 것은?

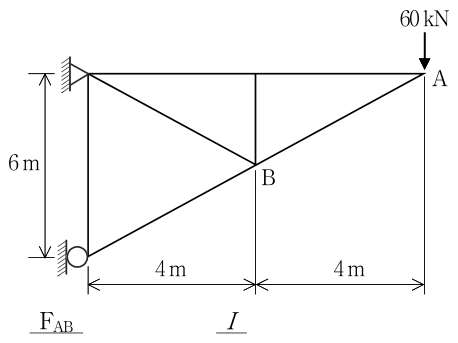

다음 그림과 같은 트러스에서 AB부재에 발생하는 부재력 F_AB [kN]와 탄성좌굴을 방지하기 위한 AB부재 단면의 최소 단면2차모멘트 I [cm⁴]는? (단, AB부재 양단의 경계조건은 힌지로 가정하고 탄성계수 E ＝ 250 GPa이다)

F_AB I

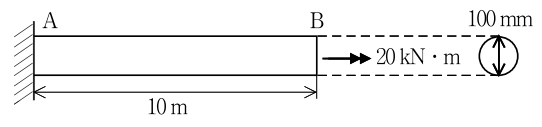

다음 그림과 같이 직경 100 mm, 길이 10m인 균일단면 원형봉의 B단에 비틀림 모멘트 20 kN·m가 작용하고 있다. 지점 A에서의 최대 전단응력 ${\tau }_{\max }$[MPa]와 B단의 비틀림각 $\Phi$[rad]는? (단, 전단탄성계수 G ＝ 80 GPa)

${\tau }_{\max }$ $\Phi$

전 지간에 걸쳐 등분포하중(20 kN/m)이 작용하고 있는 지간 12 m인 단순보(사각형 단면의 폭은 100 mm, 높이는 100 mm)가 있다. 지점에서 4m 떨어진 점의 최대 휨응력 f [MPa]와 지간내 발생하는 최대전단응력 $\tau$ [MPa]는?

f $\tau$

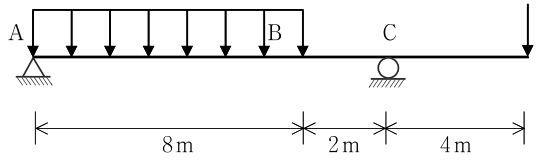

다음 그림과 같은 구조물에서 최대 정모멘트가 발생되는 위치는?

다음 그림과 같은 직사각형 탄소성 단면에 대해 기술한 것 중 옳지 않은 것은? (단, h > b이다)
