9급 국가직 응용역학개론 2012년 기출문제

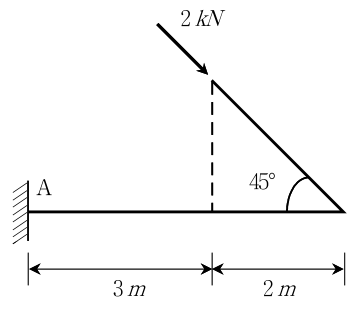

다음과 같은 구조물에서 A점에 발생하는 휨모멘트의 크기[kN⋅m]는?

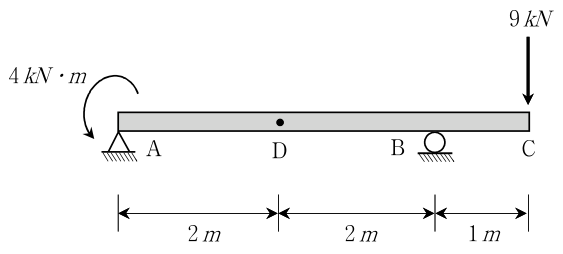

다음과 같은 보에서 D점에 발생하는 휨모멘트의 크기[kN⋅m]는?

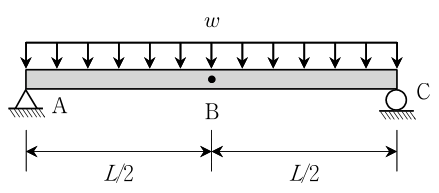

다음과 같이 등분포하중($w$)을 받는 단순보가 있다. 보의 지간이 2배, 단면의 높이가 2배로 증가하는 경우, B점에서의 처짐값은 원래 처짐값의 몇 배가 되는가?

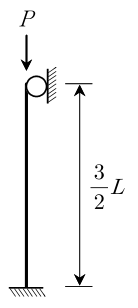

다음 좌굴에 대해 가장 취약한 기둥은? (단, 재료 및 단면특성치는 모두 동일한 것으로 가정한다)

다음과 같이 직사각형 단면의 도심을 C라고 할 때, 각각의 축에 대한 단면2차모멘트 중 가장 큰 것은?

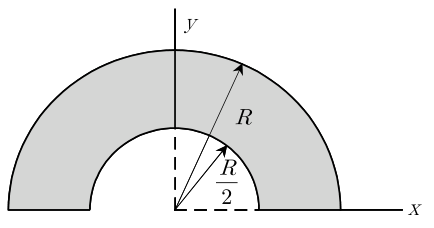

다음과 같은 단면에서 x축에 대한 도심의 y좌표값은?

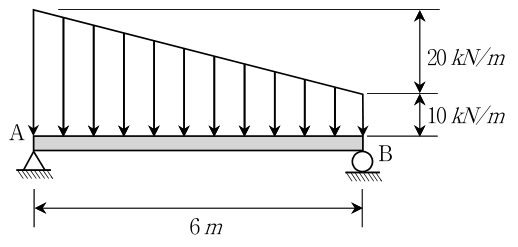

다음과 같이 분포하중이 작용할 때, 지점 A, B의 반력의 비는?

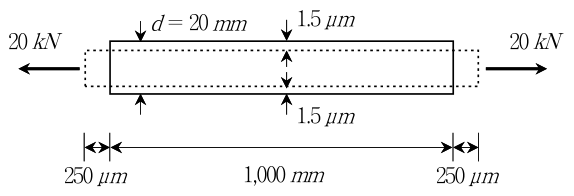

다음과 같이 길이가 1,000 mm이고, 직경이 20 mm인 균질하고 등방성인 재료로 만들어진 막대가 20 kN의 축하중을 받을 때, 길이방향으로 500 μm 늘어난 반면, 직경은 3 μm 줄었다. 이 재료의 탄성계수(E[GPa])와 포아송비($\nu$)는?

$E$ $\nu$

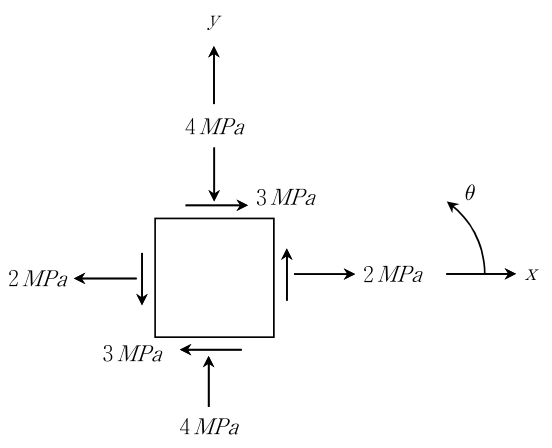

다음과 같이 주어진 응력 상태에서 주응력의 크기(${\sigma }_1$)와 방향(${\theta }_1$)은?

${\sigma }_1$ ${\theta }_1$

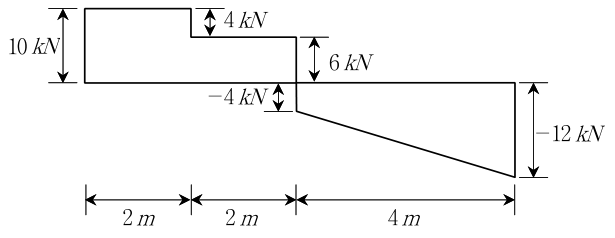

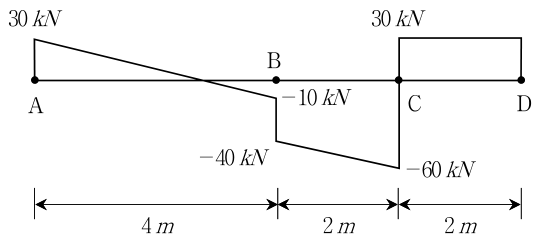

어떤 보의 전단력도가 다음과 같은 경우, B점에서의 모멘트 크기[kN·m]는?

다음과 같이 길이가 $\pi$인 봉의 양 끝단에 모멘트 M을 가하였더니, 봉의 굽은 형태가 $\frac{1}{6}$ 원의 형태가 되었다. 이 봉의 휨강성이 EI라면 작용한 모멘트 M의 크기는?

다음과 같은 구조물의 부정정 차수는?

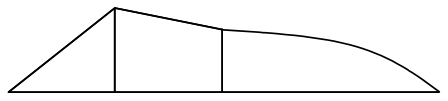

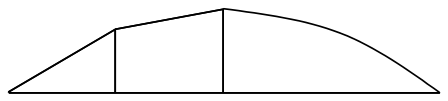

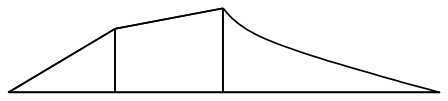

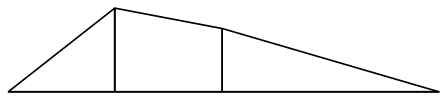

어떤 보의 전단력도가 다음과 같은 경우, 휨모멘트도로 가장 가까운 것은?

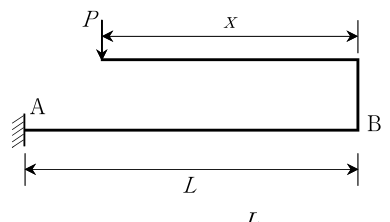

휨강성이 EI인 다음과 같은 구조에서 B점의 처짐값이 0이 되기 위한 x값은?

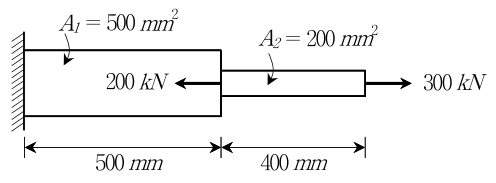

다음과 같이 하중을 받는 강철봉의 전체 길이 변화량[mm]은? (단, 강철봉의 탄성계수는 300 GPa이다)

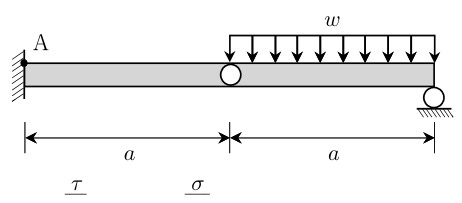

다음과 같은 하중을 받는 게르버보가 있다. A점의 전단응력($\tau$)과 휨응력($\sigma$)은? (단, A점은 지점부 최상단부를 가리킨다)

$\tau$ $\sigma$

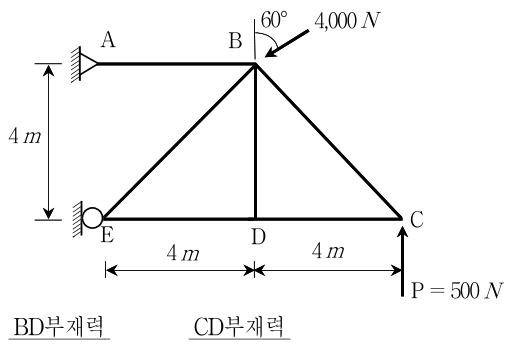

다음과 같은 트러스 구조물에서 BD, CD의 부재력 값[N]은? (단, $\sqrt{2}$는 1.4, $\sqrt{3}$은 1.7로 계산한다)

BD부재력 CD부재력

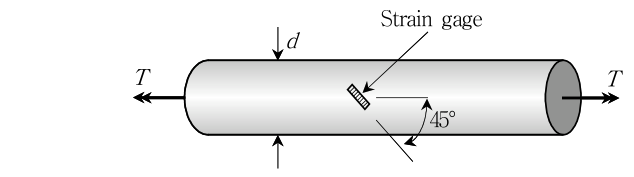

다음과 같이 직경이 40 mm인 원형봉이 T ＝ 300 N·m의 비틀림을 받고 있다. 이 때, 봉의 축에 대하여 45°경사로 부착된 변형률게이지(strain gage)의 값이 $ϵ$ ＝ 0.0001이다. 이 재료의 전단탄성계수 G의 값[GPa]은? (단, $\pi$값은 3으로 계산한다)

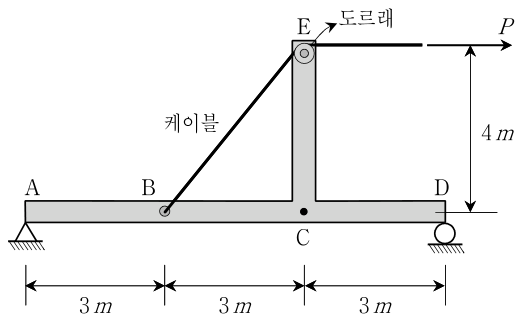

다음과 같이 보가 A와 D에서 단순지지되어 있고, B점에 고정되어 있는 케이블이 E점의 도르래를 지나서 하중 P를 받고 있다. 이 때, C점 바로 왼쪽단면의 휨모멘트의 절대값이 800 N·m일 경우, 하중 P의 크기[N]는?

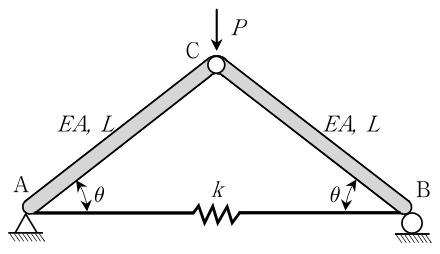

점 A와 점 B를 스프링으로 지지한 트러스 구조계가 있다. 점 C에 연직 하중 P가 작용하는 경우, 스프링의 부재력은? (단, 봉부재의 축강성과 길이는 각각 EA, L이고, 스프링 상수는 k이다)
