9급 국가직 응용역학개론 2013년 기출문제

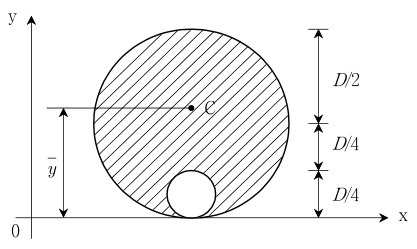

다음과 같이 원으로 조합된 빗금친 단면의 도심 C(Centroid)의 $\overline{y}$는?

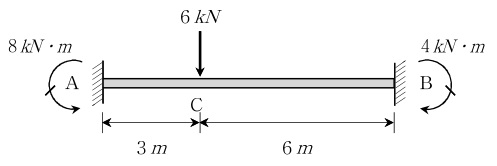

다음과 같이 집중하중이 작용하는 양단 고정보에서 지점의 반력모멘트가 그림과 같이 A점에 8 kN·m()이고 B점에 4 kN·m()일 때, C점의 휨모멘트[kN·m]는? (단, 자중은 무시한다)

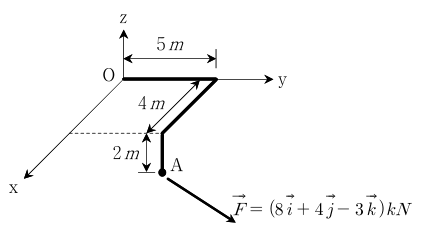

다음과 같은 구조물에서 하중 벡터 $\vec{F}$에 의해 O점에 발생되는 모멘트 벡터[kN·m]는? (단, $\vec{i}$, $\vec{j}$, $\vec{k}$는 각각 x, y, z축의 단위벡터이다)

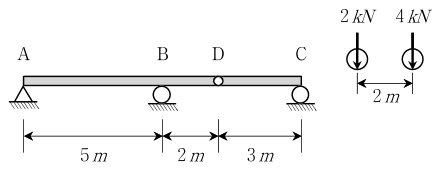

다음과 같이 게르버보에 우측과 같은 이동하중이 지날 때, 지점 B의 반력($R_B$)의 최대크기[kN]는?

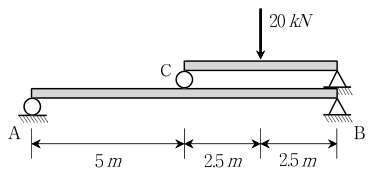

다음과 같이 간접하중을 받고 있는 정정보 AB에 발생되는 최대 연직처짐[m]은? (단, AB 부재의 휨강성 $\mathrm{EI}=\frac{1}{48}\times 10^5$ kN·m²이고, 자중은 무시한다)

다음과 같이 지름 10 mm의 강봉에 3,000 kN의 인장력이 작용하여 강봉의 지름이 0.4 mm 줄어들었다. 이때 포아송비(Poisson's ratio)는? (단, 강봉의 탄성계수는 2.0 × 10⁵ MPa이고, $\pi$는 3으로 계산한다)

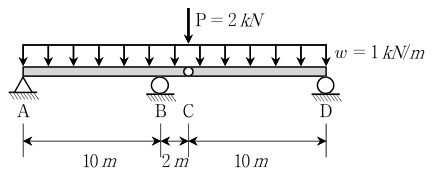

다음과 같이 게르버보에 하중이 작용하여 발생하는 정모멘트와 부모멘트 중 큰 절댓값[kN·m]은? (단, 자중은 무시한다)

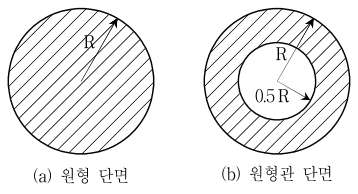

다음 그림(a)와 같은 원형 단면과 그림(b)와 같은 원형관 단면에서 두 단면이 동일한 크기의 전단력을 받을 때, 두 단면에서 발생하는 최대전단응력의 비 ($\tau$_max)_원형 : ($\tau$_max)_원형관는?

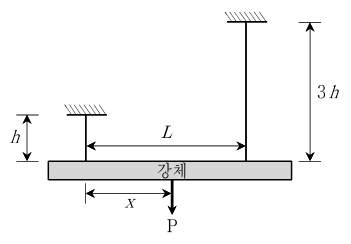

다음과 같이 강체가 두 개의 케이블에 지지되어 있다. 강체가 수평을 유지하기 위한 하중 P의 재하위치 x는? (단, 두 케이블의 EA는 같다)

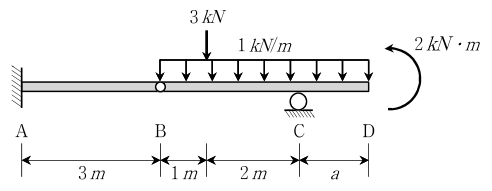

다음과 같이 하중을 받는 보에서 AB 부재에 부재력이 발생되지 않기 위한 CD 부재의 길이 a[m]는? (단, 자중은 무시한다)

벽두께 t가 6 mm이고, 내반경 r이 200 mm인 구형압력용기를 제작하였다. 압력 P ＝ 6 MPa이 구형압력용기에 작용할 경우 막응력의 크기[MPa]는? (단, 구형용기의 벽내부에 발생하는 인장응력 계산 시 내반경 r을 사용하여 계산한다)

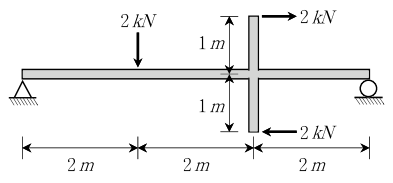

다음과 같이 하중이 작용하는 보 구조물에 발생하는 최대휨모멘트[kN·m]는? (단, 자중은 무시한다)

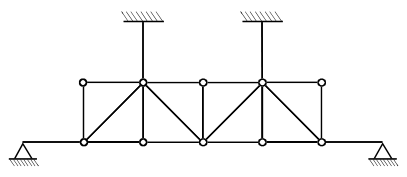

다음과 같은 구조물의 부정정 차수는?

가로와 세로의 길이가 4.8 mm인 정사각형 단면을 가진 길이가 10 cm인 단순보에 순수 휨모멘트가 작용하고 있다. 단면 최상단에서의 수직변형률(normal strain) ɛ_x이 0.0012에 도달했을 경우의 곡률 $\kappa$[m^-1]의 절댓값은? (단, 부재는 미소변형 거동을 한다)

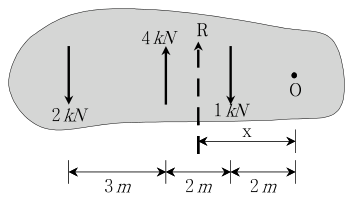

다음과 같이 구조물에 작용하는 평행한 세 힘에 대한 합력(R)의 O점에서 작용점까지 거리 x[m]는?

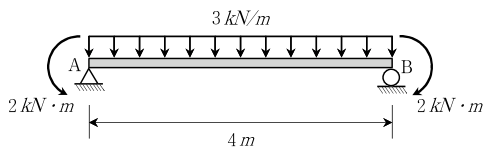

휨 강성 EI를 갖는 단순보에 다음 그림과 같이 하중이 작용할 때, 지점 A에 발생하는 휨변형에 대한 처짐각 ${\theta }_A$는? (단, EI ＝ 1,000 kN·m² 이고, 자중은 무시한다)

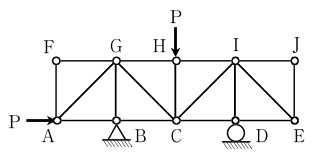

다음과 같이 수직, 수평의 집중하중을 받고 있는 트러스에서 부재력이 0인 부재의 개수는? (단, 자중은 무시한다)

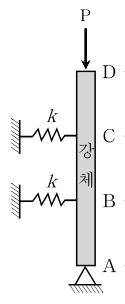

다음과 같은 강체(Rigid) AD 부재에 축방향으로 하중 P가 작용하고 있다. 지점 A는 힌지이며, 두 개의 스프링은 B점과 C점에 연결되어 있고, 스프링계수는 동일한 k이다. 강체의 임계좌굴하중($P_{cr}$)은? (단, 부재는 미소변형 거동을 한다)

다음과 같이 길이 L인 단순보와 외팔보에 집중하중 P가 작용하고 있다. 단순보의 B점에 발생되는 수직처짐(${\delta }_B$)과 외팔보 E점에서 발생되는 수직처짐(${\delta }_E$)의 비교값$\left(\frac{{\delta }_E}{{\delta }_B}\right)$은? (단, 자중은 무시한다)

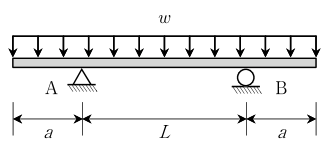

다음과 같이 양단 내민보 전 구간에 등분포하중이 균일하게 작용하고 있다. 이때 휨모멘트도에서 최대정모멘트와 최대부모멘트의 절댓값이 같기 위한 L과 a의 관계는? (단, 자중은 무시한다)
