9급 국가직 응용역학개론 2014년 기출문제

다음 용어들의 짝 중에서 상호 연관성이 없는 것은?

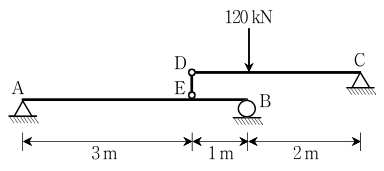

그림과 같은 구조물의 B지점에서 반력 $R_B$의 값[kN]은? (단, DE는 강성부재이고, 보의 자중은 무시한다)

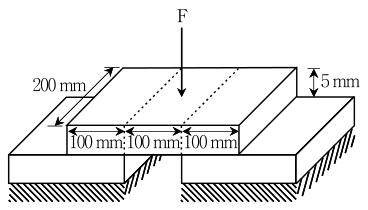

그림과 같이 받침대 위에 블록이 놓여있다. 이 블록 중심에 F ＝ 20 kN이 작용할 때 블록에서 생기는 평균전단응력[N/mm²]은?

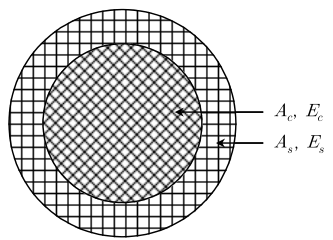

그림은 단면적 $A_s$인 강재(탄성계수 $E_s$)와 단면적 $A_c$인 콘크리트(탄성계수 $E_c$)를 결합한 길이 $L$인 기둥 단면이다. 연직하중 $P$가 기둥 중심축과 일치하게 작용할 때 강재의 응력은?

벽면에 수평으로 연결된 와이어가 있다. 중심각이 2$\theta$인 원호형태로 처짐이 발생된다면 이때 생기는 와이어의 변형률은? (단, $\theta$의 단위는 radian이다)

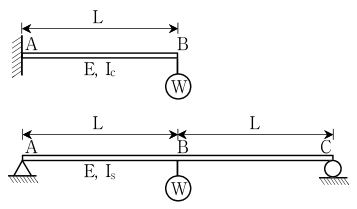

그림에서 캔틸레버보의 B점 처짐이 단순보의 B점 처짐과 같게 되기 위한 단면2차모멘트의 비($\frac{{\mathrm{I}}_{\mathrm{c}}}{{\mathrm{I}}_{\mathrm{s}}}$)는? (단, 보의 자중은 무시한다)

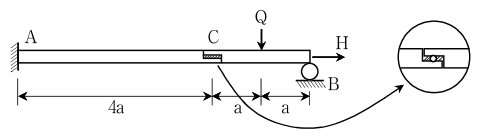

그림과 같은 하중 Q가 작용하는 구조물에서 C점은 마찰연결로 되어 있다. 두 개의 구조물을 분리시키기 위해 필요한 최소 수평력 H는? (단, 구조물의 자중은 무시하고, 정지마찰계수 $\mu =0.2$이다)

그림과 같은 포물선 케이블에 수평방향을 따라 전 구간에 걸쳐 연직방향으로 8 N/m의 등분포 하중이 작용하고 있다. 케이블의 최소 인장력의 크기[N]는? (단, 케이블의 자중은 무시하며, 최대 새그량은 2 m이다)

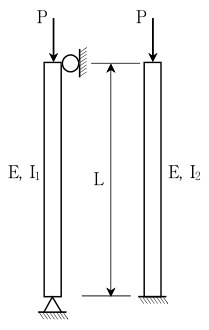

그림과 같은 두 기둥의 탄성좌굴하중의 크기가 같다면, 단면2차모멘트 I의 비($\frac{{\mathrm{I}}_2}{{\mathrm{I}}_1}$)는? (단, 두 기둥의 탄성계수 E, 기둥의 길이 L은 같다)

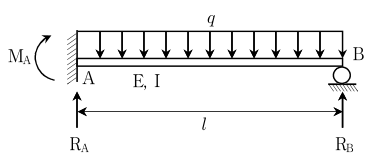

그림과 같은 등분포 하중 $q$를 받는 1차 부정정보의 고정단 모멘트 M_A와 반력 R_B는? (단, 보의 자중은 무시한다)

M_A R_B

그림과 같은 구조물의 전체 부정정 차수는?

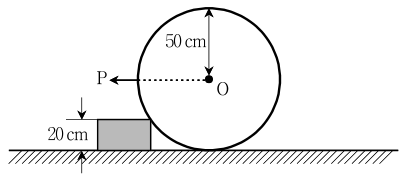

그림과 같이 하중 50 kN인 차륜이 20 cm 높이의 고정된 장애물을 넘어가는 데 필요한 최소한의 힘 P의 크기[kN]는? (단, 힘 P는 지면과 나란하게 작용하며, 계산값은 소수점 둘째자리에서 반올림한다)

그림과 같이 균일한 직사각형 단면에 전단력 V가 작용하고 있다. a-a 위치에 발생하는 전단응력의 크기를 계산할 때 필요한 단면1차모멘트의 크기는?

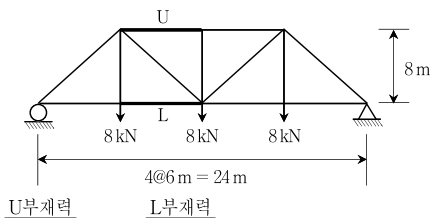

다음 트러스 구조물의 상현재 U와 하현재 L의 부재력[kN]은?(단, 모든 부재의 탄성계수와 단면적은 같고, 자중은 무시한다)

U부재력 L부재력

지름이 990 mm인 원통드럼 위로 지름이 10 mm인 강봉이 탄성적으로 휘어져 있을 때 강봉 내에 발생되는 최대 휨응력[MPa]은? (단, 탄성계수는 2.0 × 10⁵ MPa이다)

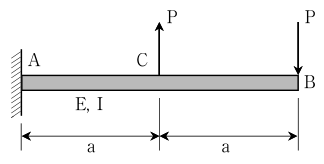

그림과 같이 균일 캔틸레버보에 하중이 작용할 때 B점의 처짐각은? (단, 보의 자중은 무시한다)

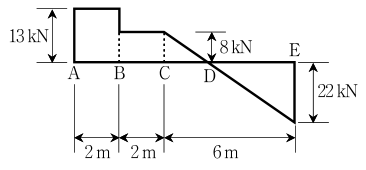

단순보의 전단력선도가 그림과 같을 경우에 CE구간에 작용하는 등분포하중의 크기[kN/m]는?

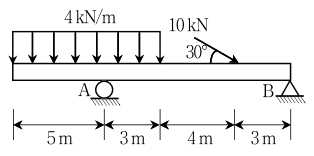

그림과 같이 하중이 작용하는 보의 B지점에서 수직반력의 크기[kN]는? (단, 보의 자중은 무시한다)

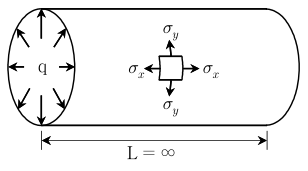

안쪽 반지름(r)이 300 mm이고, 두께(t)가 10 mm인 얇은 원통형 용기에 내압(q) 1.2 MPa이 작용할 때 안쪽 표면에 발생하는 원주방향응력(${\sigma }_y$) 또는 축방향응력(${\sigma }_x$)으로 옳은 것(단위는 MPa)은? (단, 원통형 용기의 안쪽 표면에 발생하는 인장응력을 구할 때는 안쪽 반지름(r)을 사용한다)

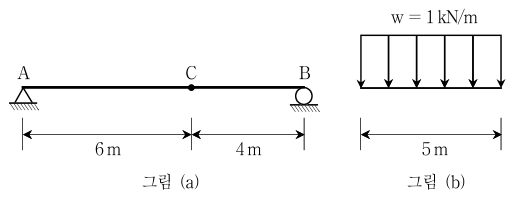

그림 (a)와 같은 단순보 위를 그림 (b)와 같은 이동분포하중이 통과할 때 C점의 최대 휨모멘트[kNㆍm]는? (단, 보의 자중은 무시한다)
