9급 국가직 응용역학개론 2021년 기출문제

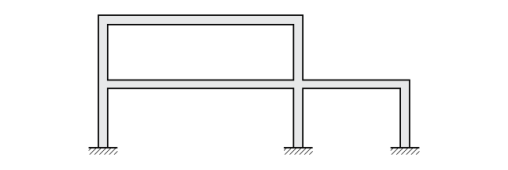

그림과 같은 라멘 구조물의 부정정 차수는?

폭 200 mm, 높이 600 mm인 직사각형 단면을 가진 단순보의 지간이 2 m이다. 허용 휨응력이 50 MPa일 때, 지간 중앙에 작용시킬 수 있는 수직 집중하중 $P$의 최대 크기[kN]는? (단, 휨강성 $EI$는 일정하고, 구조물의 자중은 무시한다)

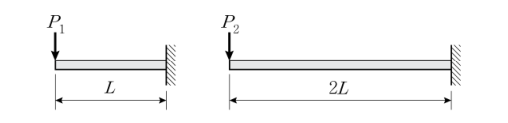

그림과 같은 두 켄틸레버보에서 자유단의 처짐이 같을 때, $\frac{P_1}{P_2}$는? (단, 두 보의 휨강성 $EI$는 일정하고 동일하며, 구조물의 자중은 무시한다)

부정정 구조물이 정정 구조물에 비해 갖는 장점으로 옳지 않은 것은?

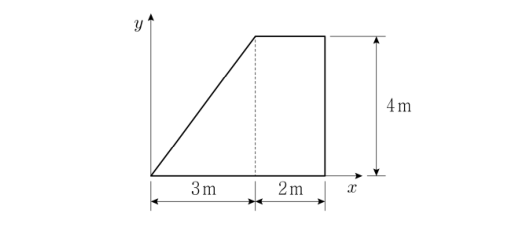

그림과 같은 사다리꼴 단면에서 도심으로부터 $y$축까지의 수평거리[m]는?

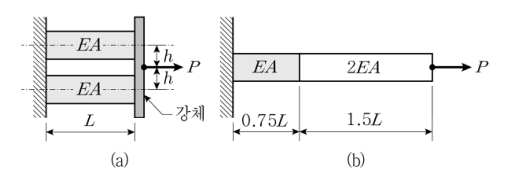

그림 (a)와 (b)에서 하중작용점의 축방향 길이 변화가 각각 ${\delta }_a$와 ${\delta }_b$일 때, $\frac{{\delta }_b}{{\delta }_a}$는? (단, 구조물의 자중은 무시하며, $E$는 탄성계수, $A$는 단면적이다)

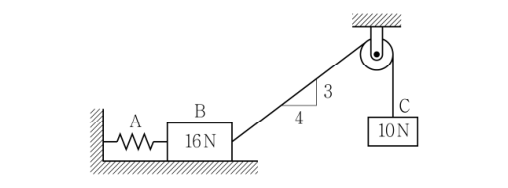

그림과 같이 수평 스프링 A에 무게가 16 N과 10 N인 두 개의 강체블록 B와 C가 연결되어 평형을 이루고 있다. 수평 스프링 A가 받는 힘의 크기[N]는? (단, 바닥과 강체블록 B 사이의 정지마찰계수는 0.3이고, 도르래와 줄의 질량과 마찰력은 무시한다)

원형 단면의 단순보에서 단면의 직경은 0.2 m이고 탄성 처짐곡선의 곡률반지름이 1,000$\pi$ m일 때, 휨모멘트의 크기[kN·m]는? (단, 탄성계수 $E$ ＝ 200,000 MPa이다)

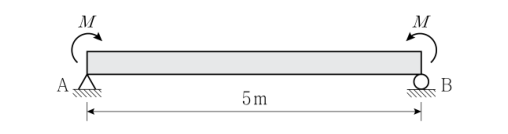

그림과 같이 단순보의 양단에 모멘트 $M$이 작용할 때, A점의 처짐각의 크기는? (단, 휨강성 $EI$는 일정하며, 구조물의 자중은 무시한다)

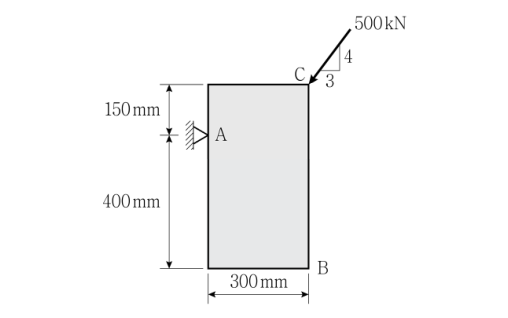

그림과 같이 500 kN의 힘이 C점에 작용하고 있다. A점에서 물체의 회전이 발생하지 않도록 하는, B점에서의 최소 힘의 크기[kN]는? (단, 구조물의 자중은 무시한다)

평면 트러스 해석을 위한 기본 가정으로 옳지 않은 것은?

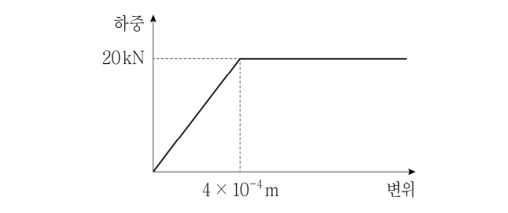

다음 그림은 단면적이 0.2 m², 길이가 2 m인 인장재의 하중－변위 곡선을 나타낸 것이다. 이 재료의 탄성계수 $E$[MPa]는?

다음 설명 중 옳지 않은 것은?

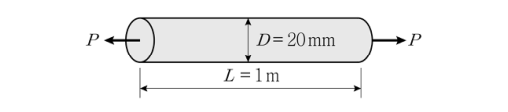

그림과 같이 직경 $D$ ＝ 20 mm, 길이 $L$ ＝ 1.0 m인 강봉이 축방향 인장력 $P$를 받을 때, 축방향 길이는 1.0 mm 늘어나고 단면의 직경은 0.008 mm 줄어들었다. 재료가 탄성 범위에 있을 때, 전단탄성계수 $G$[GPa]는? (단, 탄성계수 $E$ ＝ 280 GPa이다)

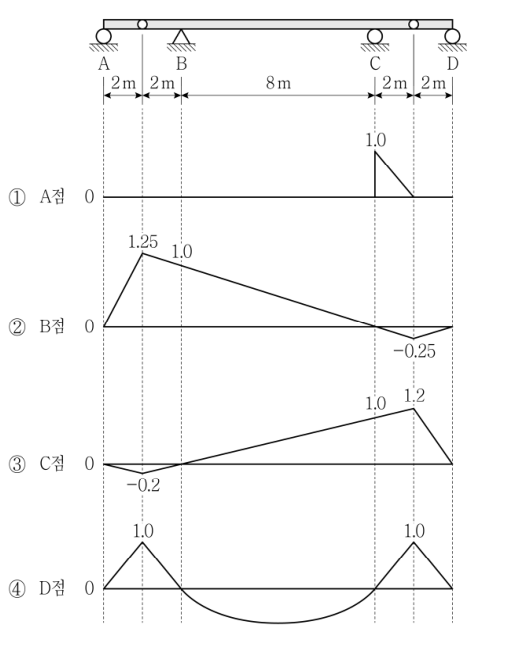

그림과 같은 게르버보에서 A ～ D점에 대한 수직반력의 영향선 중 옳은 것은?

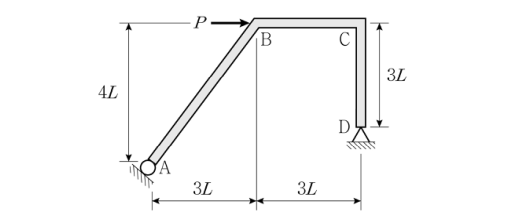

그림과 같이 B점에 수평력 $P$가 작용할 때, C점의 휨모멘트는? (단, 구조물의 자중은 무시한다)

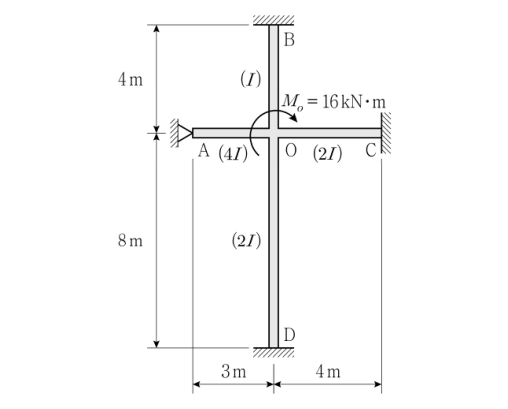

그림과 같은 구조물의 절점 $O$점에서 모멘트 16 kN·m가 작용할 때, D점의 모멘트 $M_{DO}$의 크기[kN·m]는? (단, 탄성계수 $E$는 일정하며, 구조물의 자중은 무시한다)

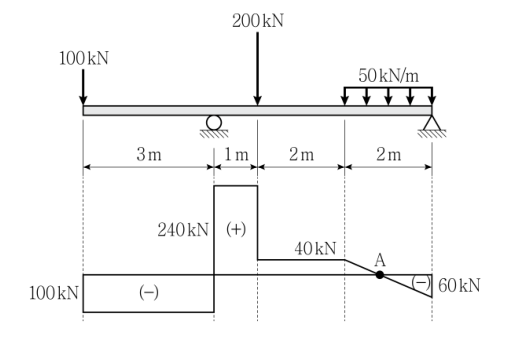

다음 그림은 내민보의 전단력도이다. A점의 휨모멘트의 크기[kN·m]는? (단, 구조물의 자중은 무시한다)

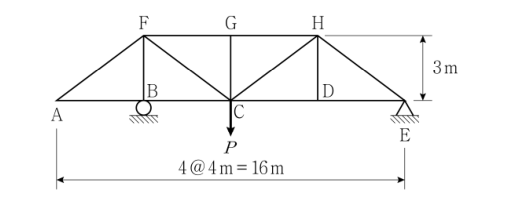

그림과 같은 트러스에서 무응력 부재의 총 개수는? (단, 구조물의 자중은 무시하며, 모든 부재의 축강성 $EA$는 일정하다)

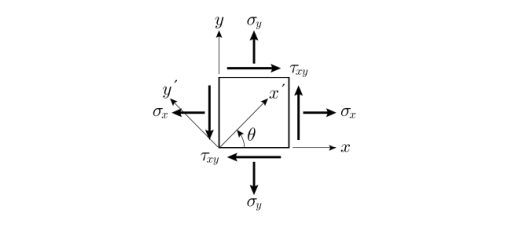

그림과 같은 평면응력 상태에서 ${\sigma }_x$ ＝ 40 MPa, ${\sigma }_y$ ＝ －20 MPa, ${\tau }_{xy}$ ＝ 30 MPa일 때, 최대 주응력의 방향($\theta$)은?
