9급 국가직 응용역학개론 2022년 기출문제

그림과 같이 A점에서 3개의 힘이 동일 평면에 작용할 때, A점에 대한 힘의 모멘트가 0이 되기 위한 L의 길이[m]는?

부재 단면의 주축에 대한 설명으로 옳지 않은 것은?

그림 (a) 장주의 좌굴하중이 20 kN일 때, 그림 (b) 장주의 좌굴하중[kN]은? (단, 두 기둥의 길이, 재료 및 단면 특성은 모두 같다)

직사각형 단면의 보에서 전단력에 의한 전단응력에 대한 설명으로 옳지 않은 것은?

그림과 같이 정사각형에 4개의 하중이 작용하는 평면력계에서 합력이 작용하는 위치 $x$, $y$[m]로 옳은 것은?

$x$ $y$

그림과 같은 세 개의 단면에 동일한 휨모멘트가 작용할 때, 최대 휨응력의 비율 ${\sigma }_{(\mathrm{a})}$ : ${\sigma }_{(\mathrm{b})}$ : ${\sigma }_{(\mathrm{c})}$는?

그림과 같은 단순보에 등분포하중과 집중하중이 작용할 때, 지점 A로부터 최대 휨모멘트가 발생되는 위치 $x$[m]는? (단, 보의 자중은 무시한다)

그림과 같이 빗금 친 단면의 $x$축에 대한 단면2차 모멘트[mm⁴]는? (단, $x$축과 $y$축의 단위는 mm이다)

그림과 같은 휨모멘트도를 나타내는 단순보의 휨 변형에 의한 최대처짐각(${\theta }_{\max }$)의 크기는? (단, 휨강성 EI는 일정하다)

그림과 같이 하중 P가 단순보에 작용할 때, C점에서의 처짐은? (단, 보의 자중은 무시하고, 휨강성 EI는 일정하다)

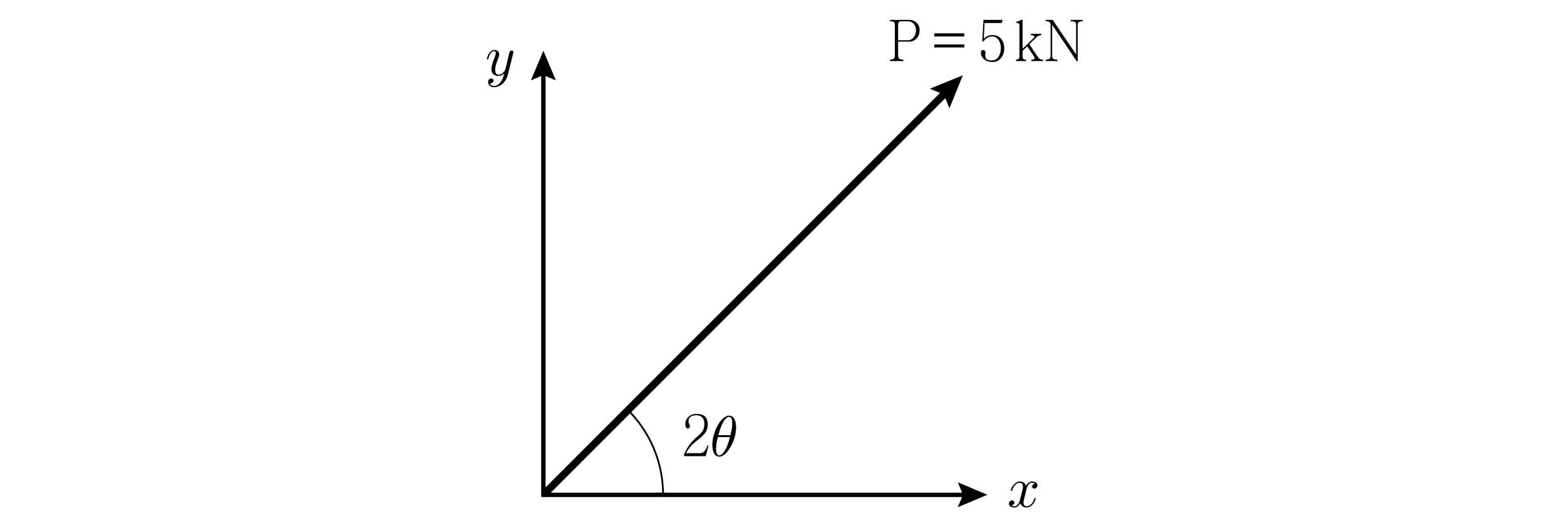

그림과 같이 경사방향으로 힘 $\mathrm{P}$가 작용할 때, $y$축 방향의 분력 ${\mathrm{P}}_y$의 크기[kN]는?

그림과 같이 내민보에 집중 모멘트와 선형 분포하중이 작용하여 A 지점의 수직반력(V_A)의 크기가 0일 때, B 지점의 수직반력(V_B)의 크기[kN]는? (단, 보의 자중은 무시하고, $w$는 선형 분포하중의 최대 크기이다)

그림과 같이 2개의 집중하중이 작용할 때, A 지점과 B 지점의 수직 반력이 같기 위한 $x$[m]는? (단, 보의 자중은 무시하고, 지점의 수직반력의 방향은 상향이다)

그림과 같이 세 가지 재료 A, B, C로 합성된 봉에 축하중이 작용할 때, 합성봉에 대한 총 신장량($\Delta$)의 크기[mm]는? (단, 각각의 탄성계수 E_A ＝ 100 MPa, E_B ＝ 200 MPa, E_C ＝ 150 MPa, 봉의 단면적은 모두 100 mm²으로 일정하고, 구조물의 자중은 무시한다)

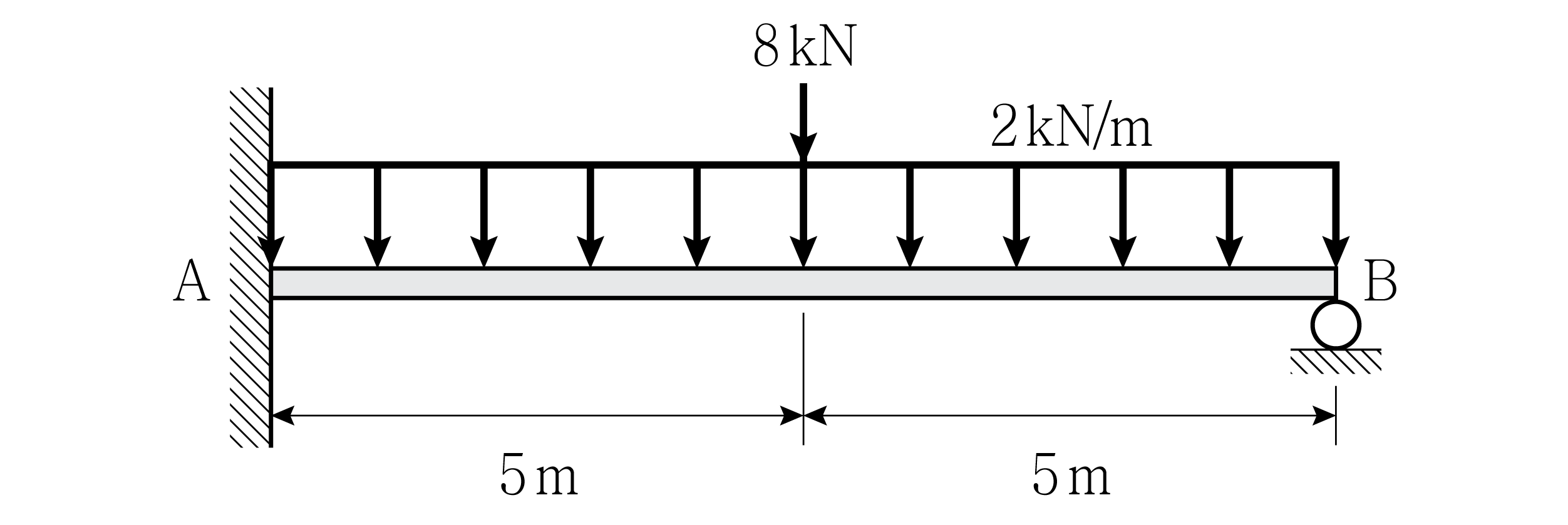

그림과 같이 부정정보에 집중하중과 등분포하중이 작용할 때, B 지점에서 반력의 크기[kN]는? (단, 보의 자중은 무시한다)

그림과 같은 트러스에서 부재력이 0인 부재의 개수는? (단, 구조물의 자중은 무시한다)

그림과 같이 게르버보에 집중하중과 선형 분포하중이 작용할 때, D점에서 부모멘트(M_D)의 크기[kN·m]는? (단, 구조물의 자중은 무시하고, C점은 내부힌지이다)

그림과 같이 케이블 AB에 의해 지지되고 있는 보 구조물의 B점에 수직하중 P가 작용하고 있다. 케이블의 최대 허용축력이 30 kN일 때, C 지점에 발생할 수 있는 최대 수평반력의 크기[kN]는? (단, 구조물의 자중은 무시한다)

그림과 같이 집중하중과 등분포하중을 받는 보의 전단력선도가 주어졌을 때, B점에서 부모멘트(M_B)의 크기[kN·m]는? (단, 구조물의 자중은 무시한다)

그림 (a) ～ (d)와 같은 구조물 중 불안정 구조물의 개수는?
