9급 국가직 전기기기 2007년 기출문제

다음 중 스테핑 모터(stepping motor)의 자기회로 형식에 따른 종류로 옳지 않은 것은?

전기자저항이 0.1 [Ω]이며 단자전압이 200 [V], 부하전류가 90 [A], 계자전류가 10 [A]인 직류분권발전기의 유기기전력 [V]은?

역률 1로 운전하고 있는 동기전동기에서 여자전류를 증가시키면 전동기의 역률 및 전기자전류는 어떻게 되는가?

3상 동기발전기에서 여자전류 6 [A]에 대한 1상의 유기기전력이 600 [V]이고 3상 단락전류는 15 [A]이다. 이 발전기의 동기 임피던스 [Ω]는?

단상변압기 2대를 V 결선으로 3상 부하에 전력을 공급하고 있다. 변압기 한 대가 추가되어 ⊿ 결선으로 부하에 전력을 공급한다면, V 결선에 비해서 몇 배의 전력을 공급할 수 있는가?

일정 전압 및 일정 파형에서 주파수가 상승하면 변압기 철손은 어떻게 변하는가?

유도전동기는 공극을 통하여 전력이 회전자에 전달되므로 그 전력을 변환전력(회전자동손을 제외한 전력)이라고도 한다. 유도전동기의 변환전력은 속도와 관계되며 속도는 슬립$(s)$으로 표현된다. 변환전력과 슬립의 관계를 설명한 것으로 옳은 것은?

20 [kW], 100 [V], 1,500 [rpm]의 직류전동기가 있다. 전기자저항 R_a ＝ 0.2 [Ω]이고 100 [V] 직류전원에 연결되어 있다. 기동전류를 정격전류의 2배 이내로 제한하기 위한 기동저항 [Ω]은?

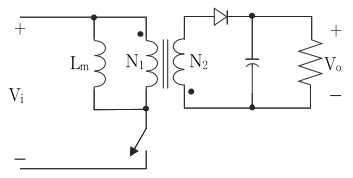

아래 그림과 같은 플라이백(flyback) 컨버터에서 입력전압이 100 [V], 출력전압이 60 [V]이다. 여기서 L_m은 자화 인덕턴스이며, 변압기는 N₁/N₂ ＝ 2인 이상변압기이다. 이 컨버터에서 듀티비(duty ratio)는?

4극, 단중중권이고 유효도체수가 600개, 회전속도가 600 [rpm]인 직류발전기에서 발생하는 유기기전력 [V]은? (단, 도체에 가해지는 자속은 40 [mWb]이다)

6극, 60 [Hz]의 3상 유도전동기가 1,080 [rpm]으로 회전하고 있을 때 회전자전류의 주파수 [Hz]는?

3상 유도전동기의 속도 제어법 중 동기 속도보다 빠르게 제어할 수 있는 방법은?

3상 유도전동기에 대한 설명으로 옳지 않은 것은?

다음 중 영구자석 동기전동기의 구동에서 속응성이 가장 우수한 것은?

다음 중 베이스에 전류를 흘렸을 때만 컬렉터 전류가 흐르고, 스위치용 파워디바이스는 턴 오프(turn off)를 빨리하기 위해 오프(off) 시에 역전압을 인가하며, 인버터 제어와 초퍼 제어에 사용되는 소자로 가장 적합한 것은?

영구자석 전동기에서 전기자 전류가 증가하면 전동기의 토크는 어떻게 변화하는가?

일정전력을 공급하고 있는 3상 동기기의 여자전압은 E이고 부하각 δ는 30°이다. 공급전력은 동일한 상태에서 계자 전류가 변동하여 여자전압은 E′가 되고 부하각 δ는 45°가 되었다. 이 경우에 옳은 것은?

100 [kVA], 2,000/200 [V], 60 [Hz]의 단상변압기를 개방회로 시험을 하기 위해 2차 측을 개방하고, 1차 측에 전압 2,000 [V]를 인가했을 때 입력전류가 0.60 [A]이고 입력전력이 400 [W]라고 한다. 이 변압기의 여자콘덕턴스 [S]는?

어느 공장에서 설비를 증설하고 단상변압기를 추가 설치하여 병렬운전하려고 한다. 부하전류의 분담은 어떻게 되는가?

3상 사이리스터 브리지 컨버터가 위상제어각을 π/6로 출력전압을 제어하고 있다. 입력 변위율(displacement factor)은?

(단, 출력전류는 연속이고 크기가 일정하다)
