9급 국가직 전기기기 2011년 기출문제

무부하 상태로 운전되고 있는 직류 분권전동기의 계자회로가 갑자기 단선되면 나타나는 현상은?

유도 전동기의 속도 제어 방법이 아닌 것은?

정전압의 모선에 연결되어 역률 1로 운전 중인 동기전동기의 여자전류를 감소시키면 전동기는 어떻게 되는가?

주파수 60[Hz], 극수 40인 동기발전기의 회전자 지름이 8[m]일 때, 그 주변속도[m/s]는? (단, π ＝ 3.14로 계산한다)

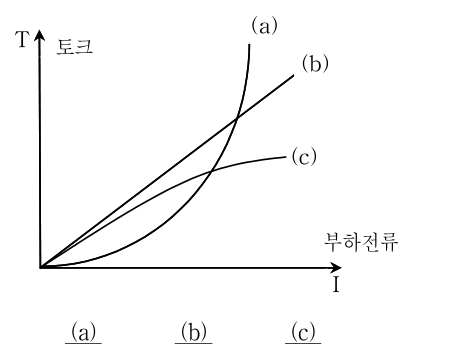

아래 그림은 직류전동기의 부하전류에 대한 토크 특성을 보여주고 있다. 전동기와 특성이 바르게 연결된 것은? (단, 자기 포화와 전기자 반작용은 무시한다)

(a) (b) (c)

4극, 3상, 50[Hz] 유도전동기의 정격슬립이 5[%]이다. 정격운전 시 전동기 회전자계의 회전속도[rpm], 전동기 회전자 회전속도[rpm] 및 회전자 주파수[Hz]는 각각 얼마인가?

정격 주파수 50[Hz]의 변압기를 같은 정격 전압 90[Hz]의 전원에 연결하였을 때 여자 전류, 철손 및 리액턴스의 변화는?

3상 유도전동기의 비례추이에 대한 설명으로 옳지 않은 것은?

Boost 컨버터의 입력전압 $V_{in}$과 출력전압 $V_{out}$의 관계는? (단, D는 듀티비이다)

2대의 직류 발전기를 병렬운전하여 부하에 100[A]를 공급하고 있다. 각 발전기의 유기 기전력과 내부 저항이 각각 E₁ ＝ 110[V], R₁ ＝ 0.03[Ω], E₂ ＝ 112[V], R₂ ＝ 0.07[Ω]일 경우, 각 발전기에 흐르는 전류 I₁[A], I₂[A]는?

250[V]를 인가할 때 정격계자전류에서 무부하속도가 1,000[rpm]인 직류 분권전동기가 있다. 같은 계자전류에서 전기자전류가 500[A]일 때 회전속도[rpm]는? (단, 전기자저항은 0.1[Ω]이다)

SCR(Silicon Controlled Rectifier)에 대한 설명으로 옳지 않은 것은?

단상 반파 정류회로에서 전원전압 ${\upsilon }_s$는 314[V]이고, 부하 저항 R은 100[Ω] 이다. SCR의 점호각이 45˚인 경우 출력전압의 평균값[V]은? (단, $\sqrt{2}$ ＝ 1.4 , $\sqrt{3}$ ＝ 1.7, π ＝ 3.14로 계산한다)

정격 용량 50[kVA]의 단상 변압기를 이용하여 V－V 결선으로 3상 변압을 하는 경우에 최대 부하 용량은 몇 [kVA]인가?

권선비 30 : 1인 단상변압기의 전부하시 2차 단자전압이 100[V]이며, 전압변동률은 5[%]이다. 이때 1차측 단자전압[V]은?

2대의 3상 동기 발전기가 병렬 운전을 하고 있다. 두 발전기의 기전력 사이에 위상차가 30˚일때, 한쪽 발전기에서 다른 쪽 발전기로 공급하는 1상당 전력[kW]은? (단, 각 발전기의 1상의 기전력은 2[kV], 동기 리액턴스는 4[Ω]이고 전기자저항은 무시한다)

12극, 3상, 60[Hz] 유도전동기가 정격전압에서 5.5[kW]의 출력을 내고 있다. 회전자 동손이 500[W]일 때 회전수[rpm]는?

단면적 10[cm²]인 철심에 200[회]의 권선을 하고 60[Hz], 60[V]인 교류전압을 인가하였을 때 철심의 자속밀도[T]는?

다음 그림과 같이 반경 r이 1[m]인 실린더에 F$=10\sqrt{2}[\mathrm{N}]$을 인가하였다면, 실린더에 작용하는 토크[Nm]의 크기와 방향은? 또한, 반경이 2[m]로 증가하는 경우 동일한 토크[Nm]를 갖기 위해 요구되는 힘은 몇 배가 필요한가?

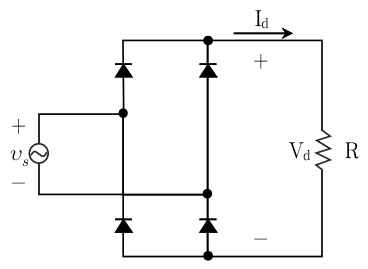

단상 전파정류회로에서 전원전압 ${\upsilon }_s$가 314[V], 60[Hz]이고, 부하저항 R이 10[Ω]일 때 출력전압 평균값 V_d[V] 및 출력전류 평균값 I_d[A]과 출력전류 실효값 I_rms[A]은 각각 얼마인가? (단, $\sqrt{2}$ ＝ 1.4, π ＝ 3.14로 계산한다)

V_d I_d I_rms
