9급 국가직 전기기기 2013년 기출문제

시행 2013-07-27 · 책형 인 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2013 9급 국가직 전과목

유도전동기의 정격부하에서 속도를

N_{1}

, 무부하속도를

N_{0}

이라 할 때, 전동기의 속도변동률

ϵ

과 슬립

s

는?

속도변동률

ϵ [%]

슬립

s

전기기기

① $\frac{N _{0} - N _{1}}{N _{0}} \times 100$ $\frac{N _{0} - N _{1}}{N _{1}}$
② $\frac{N _{0} - N _{1}}{N _{0}} \times 100$ $\frac{N _{0} - N _{1}}{N _{0}}$
③ $\frac{N _{0} - N _{1}}{N _{1}} \times 100$ $\frac{N _{0} - N _{1}}{N _{0}}$
④ $\frac{N _{0} - N _{1}}{N _{1}} \times 100$ $\frac{N _{0} - N _{1}}{N _{1}}$

정답 보기

정답 ③ · 해설 보기

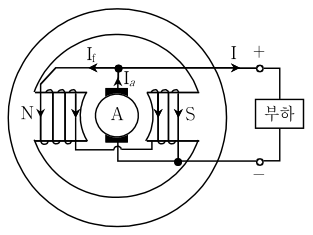

다음 회로를 갖는 직류 발전기는?

전기기기

①분권 발전기
②직권 발전기
③차동 복권 발전기
④화동 복권 발전기

정답 보기

정답 ① · 해설 보기

60 [Hz], 4극, 30 [KW]인 3상 유도전동기의 전부하 운전시에 슬립이 6.25 [%]일 때, 2차측 동손[KW]은?

전기기기

①0.5
②0.94
③2
④14.1

정답 보기

정답 ③ · 해설 보기

정격에서 철손이 1 [KVA], 전부하 동손이 4 [KVA]인 상태로 운전하는 30 [KVA] 단상변압기가 있다. 이 변압기를 최대 효율로 운전할 때의 변압기 출력[KVA]은? (단, 역률은 1로 가정한다)

전기기기

①7.5
②15
③30
④60

정답 보기

정답 ② · 해설 보기

3상 유도전동기가 4극, 460 [V], 100 [HP], 60 [Hz], 슬립 s ＝ 0.05에서 운전되고 있을 때, 전동기의 속도[rpm]는?

전기기기

①1,600
②1,710
③1,750
④1,820

정답 보기

정답 ② · 해설 보기

변압기의 주파수를 증가시킬 경우, 변압기 철심의 와전류손 변화는? (단, 공급전압의 크기는 일정하다)

전기기기

①변화 없다.
②주파수에 비례해서 증가한다.
③주파수의 제곱에 비례해서 증가한다.
④주파수의 세 제곱에 비례해서 증가한다.

정답 보기

정답 ① · 해설 보기

60 [Hz], 4극, 10 [KW]인 3상 유도 전동기가 1,440 [rpm]으로 회전할 때, 회전자 효율[%]은? (단, 기계손은 무시한다)

전기기기

①60
②70
③80
④90

정답 보기

정답 ③ · 해설 보기

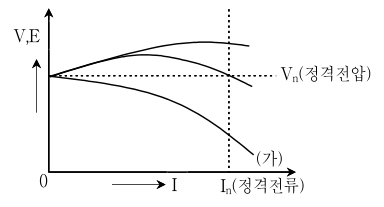

다음은 복권 발전기의 외부특성곡선을 나타낸 것이다. (가)곡선에 해당하는 복권 발전기의 특성에 대한 설명으로 옳지 않은 것은?

전기기기

①전압변동률은 (－)값이다.
②정전류를 만드는 데 사용된다.
③부하의 증가에 따라 현저하게 전압이 저하된다.
④수하 특성을 가지고 있다.

정답 보기

정답 ① · 해설 보기

두 변압기 A, B의 1차코일 권수가 각각 N, 2N이다. 두 변압기의 공급전압이 일정할 때, 변압기 A에 대한 B의 최대자속의 비

(\frac{Φ _{B}}{Φ _{A}})

및 여자전류의 비(

\frac{I _{O B}}{I _{O A}}

)는? (단, 철심은 포화되지 않는다)

최대자속비 여자전류비

전기기기

① $\frac{1}{2}$ $\frac{1}{4}$
② $\frac{1}{2}$ $4$
③ $2$ $\frac{1}{4}$
④ $2$ $4$

정답 보기

정답 ① · 해설 보기

10.

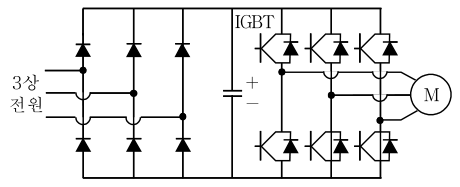

다음과 같은 회로를 적용하여 속도 제어를 하는데 가장 적합한 전동기는?

전기기기

①직류 전동기
②유도 전동기
③리니어 직류 전동기
④스테핑 모터

정답 보기

정답 ② · 해설 보기

11.

플레밍의 오른손 법칙과 왼손 법칙에 대한 설명으로 옳지 않은 것은?

전기기기

①두 법칙 모두 엄지손가락의 방향은 힘의 방향을 나타낸다.
②오른손 법칙은 발전기의 원리에 적용된다.
③두 법칙에서 힘, 자속 그리고 전류의 방향이 모두 각각 90°를 이룬다.
④힘과 자속의 방향이 동일할 경우, 오른손 법칙에 의한 전류의 방향과 왼손 법칙에 의한 전류의 방향은 서로 동일하다.

정답 보기

정답 ④ · 해설 보기

12.

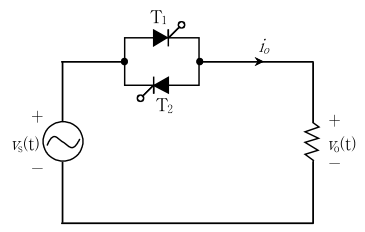

다음 AC － AC 컨버터에서 SCR T₁의 제어각

α

의 제어가능 범위는? (단, 부하는 순저항부하이다)

전기기기

① $0 \leq α \leq \frac{π}{6}$
② $0 \leq α \leq \frac{π}{3}$
③ $0 \leq α \leq \frac{π}{2}$
④ $0 \leq α \leq π$

정답 보기

정답 ④ · 해설 보기

13.

정격용량 3,000 [KVA], 정격전압 3,000 [V], 단락비 1.2인 3상 동기발전기의 1상당 동기임피던스

[Ω]

는?

전기기기

①0.83
②1.2
③2.5
④3.6

정답 보기

정답 ③ · 해설 보기

14.

유도전동기에서 심구(deep bar) 농형 회전자에 대한 설명으로 옳지 않은 것은?

전기기기

①회전자 저항이 운전 속도에 따라 변동한다.
②기동 토크를 크게 할 수 있다.
③회전자의 주파수 변동을 이용한 것이다.
④운전 주파수가 증가하면 회전자 저항이 증가한다.

정답 보기

정답 ④ · 해설 보기

15.

전동기 회전자의 관성 모멘트(moment of inertia)에 대한 설명으로 옳지 않은 것은?

전기기기

①회전자의 반지름이 커지면 관성 모멘트가 커진다.
②관성 모멘트에 따라 시스템의 가감속 성능이 달라진다.
③전동차나 전기자동차와 같은 견인 구동 시스템에서는 회전자의 관성 모멘트가 커야 좋다.
④회전자의 질량이 같으면 동일한 관성 모멘트를 갖는다.

정답 보기

정답 ④ · 해설 보기

16.

100 [KVA], 4,000/200 [V]인 단상 변압기가 운전 중 단락 되었을 때, 1차측 고장 단락 전류[A]는? (단, %임피던스 강하는 5 [%]이다)

전기기기

①250
②500
③750
④1,000

정답 보기

정답 ② · 해설 보기

17.

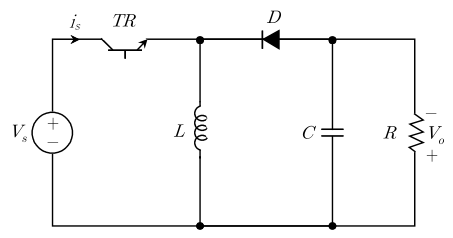

다음 DC － DC 컨버터는 정상상태에서 동작하고 있다. 이 컨버터의 명칭과 입출력 관계는? (단,

T

는

T R

의 스위칭 주기,

T_{o n}

은 온(ON) 시간,

D = \frac{T _{o n}}{T}

이다)

컨버터 명칭 입출력 관계

전기기기

①Buck-boost Converter $V_{o} = \frac{D}{( 1 - D )} V_{s}$
②Step-up Converter $V_{o} = (1 - D) V_{s}$
③Step-down Converter $V_{o} = D V_{s}$
④Boost Converter $V_{o} = \frac{( 1 - D )}{D} V_{s}$

정답 보기

정답 ① · 해설 보기

18.

2 [MVA], 6,000 [V]인 3상 교류발전기의 동기임피던스가 14.4

[Ω]

일 때, 이 발전기의 %동기임피던스와 단락비는?

% 동기임피던스 [%] 단락비

전기기기

①40 1.25
②40 2.5
③80 1.25
④80 2.5

정답 보기

정답 ③ · 해설 보기

19.

극수 4극, 전기자 총도체수 250개이며 1,200 [rpm]으로 회전하는 직류 분권발전기가 있다. 파권 권선일 경우 발전기에서 발생하는 유기 기전력이 1,200 [V]일 때, 필요한 매극당 자속[Wb]은?

전기기기

①0.06
②0.12
③0.18
④0.24

정답 보기

정답 ② · 해설 보기

20.

극수 6극을 가진 동기발전기 A의 회전수가 1,200 [rpm]으로 회전하고 있는데, 발전기 부하의 증가로 인하여 추가적인 극수 4극의 동기발전기 B를 투입하려고 한다. 이 때, 발전기 A의 출력 주파수와 요구되는 발전기 B의 회전수는?

A의 출력 주파수 [Hz] B의 회전수 [rpm]

전기기기

①30 1,200
②60 1,200
③30 1,800
④60 1,800

정답 보기

정답 ④ · 해설 보기
