9급 국가직 전기기기 2014년 기출문제

시행 2014-04-19 · 책형 S · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2014 9급 국가직 전과목

전원주파수 50 Hz, 슬립 0.2인 3상 유도전동기의 회전자 속도가 600 rpm일 때 전동기의 극수는?

전기기기

①4
②8
③12
④16

정답 보기

정답 ② · 해설 보기

자기회로의 구조와 인덕턴스의 관계에 대한 설명으로 옳지 않은 것은?

전기기기

①자기회로의 단면적에 비례
②자기회로 경로의 길이에 반비례
③코일의 전류에 비례
④자성체의 투자율에 비례

정답 보기

정답 ③ · 해설 보기

3상 유도전동기에서 회전자 도체 바를 2중 농형으로 하는 이유로 적절한 것은?

전기기기

①기동토크를 크게 하고, 정격 운전슬립을 작게 하기 위하여
②기동토크를 크게 하고, 정격 운전슬립을 크게 하기 위하여
③기동전류를 크게 하고, 기동토크를 크게 하기 위하여
④기동전류를 작게 하고, 정격 운전슬립을 크게 하기 위하여

정답 보기

정답 ① · 해설 보기

극수 6, 회전수 1,200 rpm인 3상 동기발전기 A와 병렬 운전하는 3상 동기발전기 B의 극수가 8일 때 발전기 B의 회전수[rpm]는?

전기기기

①800
②900
③1,050
④1,100

정답 보기

정답 ② · 해설 보기

직류기의 전기자 반작용에 대한 설명으로 옳지 않은 것은?

전기기기

①전기자 반작용은 무부하 상태에서도 일어난다.
②전기자 반작용은 전기자전류의 크기에 의존한다.
③전기자 반작용에 의해 공극의 자속분포가 일그러진다.
④전기자 반작용에 의해 주 자속이 감소한다.

정답 보기

정답 ① · 해설 보기

전부하로 운전할 때 단자전압 300 V, 출력 300 kW인 직류 분권발전기가 있다. 전기자권선의 저항이 0.01 Ω, 분권 계자권선 저항이 15 Ω일 때 유도기전력[V]은?

전기기기

①300.2
②310.2
③320.2
④330.2

정답 보기

정답 ② · 해설 보기

자극당 유효자속이 0.2 Wb, 전기자의 총 도체수가 50인 4극 중권 직류 전동기가 600 rpm의 속도로 회전할 때 유도기전력[V]은?

전기기기

①50
②100
③200
④400

정답 보기

정답 ② · 해설 보기

권선형 3상 유도전동기의 슬립이

s

일 때 회전자전류의 크기는? (단,

E_{2}

는 전동기 정지시의 회전자 유도전압,

x_{2}

는 전동기 정지시의 회전자 누설리액턴스,

r_{2}

는 회전자 저항이다)

전기기기

① $\frac{E _{2}}{( \frac{r _{2}}{1 - s} ) ^{2} + x _{2}}$
② $\frac{E _{2}}{( s r _{2} ) ^{2} + x _{2}^{2}}$
③ $\frac{E _{2}}{( \frac{r _{2}}{s} ) ^{2} + x _{2}^{2}}$
④ $\frac{s E _{2}}{r _{2}^{2} + \frac{x _{2}^{2}}{s}}$

정답 보기

정답 ③ · 해설 보기

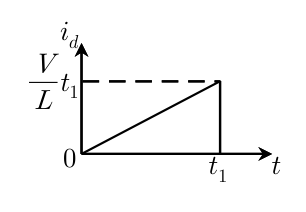

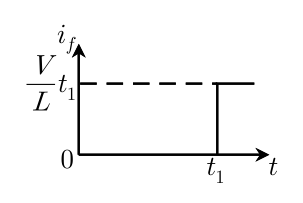

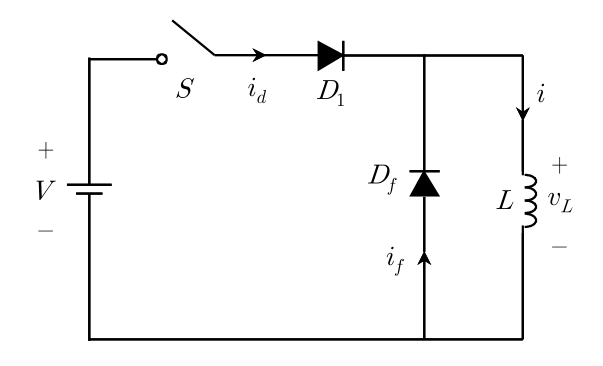

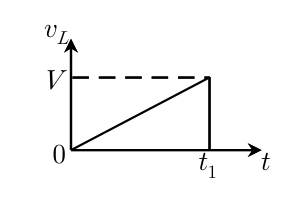

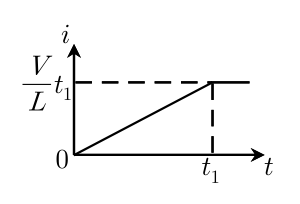

그림의 회로에서 스위치

S

를 시간

t

＝

0

일 때 닫고

t

＝

t_{1}

일 때 개방한 경우의 파형으로 옳지 않은 것은? (단, 인덕터 초기전류는

0

이며, 모든 소자는 이상적으로 동작한다)

전기기기

정답 보기

정답 ④ · 해설 보기

10.

단상 변압기의 2차 측을 단락하고 1차 측에서 1,000 V로 단락시험을 한 결과, 1차 측 전류는 2 A이고 입력 전력은 1,200 W이었다. 이 변압기의 1차 측 환산 등가회로의 누설리액턴스[Ω]는?

전기기기

①400
②450
③500
④550

정답 보기

정답 ① · 해설 보기

11.

정격전류가 2 A인 변압기의 백분율 임피던스 강하가 10 %이다. 이 변압기가 운전 중 단락되었을 때 단락전류[A]는?

전기기기

①0.2
②1
③20
④40

정답 보기

정답 ③ · 해설 보기

12.

다음 전력변환기 중 교류전력을 직접 교류전력으로 변환하는 장치는?

전기기기

①정류기
②초퍼
③인버터
④사이클로 컨버터

정답 보기

정답 ④ · 해설 보기

13.

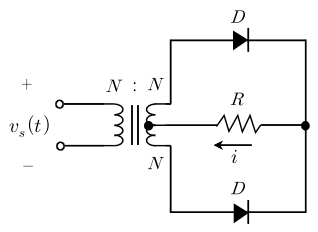

각 권선수가 N인 중간 탭 단상 변압기의 입력 측에 200 V를 인가하고, 2차 회로는 그림과 같이 다이오드를 이용하여 전파정류회로를 구성하였다. 부하전류

i

의 평균값이 10 A일 때 저항

R

[Ω]은? (단, 다이오드의 저항은 무시한다)

전기기기

①17
②18
③19
④20

정답 보기

정답 ② · 해설 보기

14.

직류 직권전동기의 특징에 대한 설명으로 옳지 않은 것은?

전기기기

①계자와 전기자가 직렬로 연결되어 있다.
②정격 운전에서 전기자전류와 계자전류가 동일하다.
③역기전력의 크기는 전기자전류의 크기에 비례한다.
④무부하 운전에서 최대속도로 정상 운전한다.

정답 보기

정답 ④ · 해설 보기

15.

유도전동기의 회로정수 계측시험에 대한 설명으로 옳지 않은 것은?

전기기기

①유도전동기의 특성시험에는 무부하시험, 회전자 구속시험, 고정자 저항시험 등이 있다.
②무부하시험에서의 입력전력은 고정자 동손, 철손, 기계손 등을 포함한 것이다.
③회전자 구속시험과 고정자 저항시험을 통하여 회전자 저항과 전체 누설리액턴스를 유추할 수 있다.
④무부하시험에서 측정된 입력전력, 전류, 전압을 이용하여 회전자 저항을 유추할 수 있다.

정답 보기

정답 ④ · 해설 보기

16.

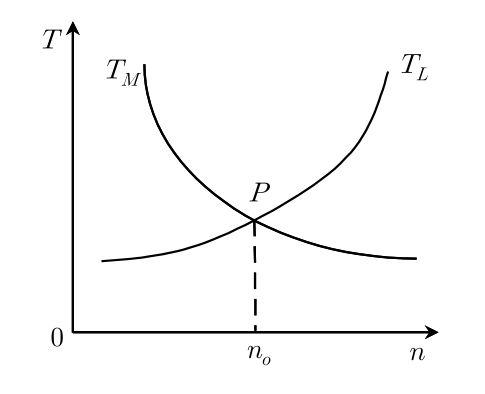

다음 특성곡선에서 교점

P

가 안정 운전점일 경우에 요구되는 식은? (단,

n

은 속도,

T

는 토크,

T_{M}

은 전동기 발생 토크,

T_{L}

은 부하 토크이다)

전기기기

① $\frac{d ^{2} T _{M}}{d n ^{2}} < \frac{d ^{2} T _{L}}{d n ^{2}}$
② $\frac{d ^{2} T _{M}}{d n ^{2}} > \frac{d ^{2} T _{L}}{d n ^{2}}$
③ $\frac{d T _{M}}{d n} < \frac{d T _{L}}{d n}$
④ $\frac{d T _{M}}{d n} > \frac{d T _{L}}{d n}$

정답 보기

정답 ③ · 해설 보기

17.

∆결선 변압기의 한 상이 고장으로 제거되어 V결선으로 운전하였다. 고장 전 최대 공급전력이 1,000 kW이었다면 고장 후 최대 공급전력[kW]은?

전기기기

①577
②667
③750
④866

정답 보기

정답 ① · 해설 보기

18.

3상 동기발전기의 자기여자작용에 대한 설명으로 옳지 않은 것은?

전기기기

①부하가 커패시터일 때 발생한다.
②단락비가 작은 발전기에서 그 영향이 감소한다.
③장거리 송전선의 수전단에 부족여자인 동기조상기를 설치하여 그 영향을 저감할 수 있다.
④유도기전력이 정격전압을 초과하여 위험할 수 있다.

정답 보기

정답 ② · 해설 보기

19.

권수비 40인 단상 변압기의 1차 측 전압이 8 kV이고 2차 측에 지상역률 0.8의 부하를 연결할 때, 공급전력이 6.4 kW라면 2차 측에 흐르는 전류[A]는? (단, 변압기의 손실은 무시한다)

전기기기

①0.4
②4
③40
④400

정답 보기

정답 ③ · 해설 보기

20.

3상 동기발전기에서 회전 계자형이 많이 채택되는 이유로 적절하지 않은 것은?

전기기기

①고조파를 제거하여 기전력의 파형을 개선할 수 있다.
②회전 전기자형에 비해 결선 구조가 간단하다.
③회전 전기자형에 비해 적은 수의 슬립링과 브러시가 필요하다.
④계자 회로가 직류 저압이므로 절연이 용이하고 소모전력이 적다.

정답 보기

정답 ① · 해설 보기
