9급 국가직 전기기기 2016년 기출문제

돌극형 동기발전기의 직축(direct axis)과 횡축(quadrature axis)에 대한 설명으로 옳지 않은 것은?

원동기를 사용하는 효율 0.9인 동기발전기가 900 [kVA], 역률 0.81의 부하에 전류를 공급하고 있을 때, 이 원동기의 입력[kW]은? (단, 원동기의 효율은 0.81이다)

직류전동기에 대한 설명으로 옳지 않은 것은?

Y결선, 선간전압 1,200 [V], 주파수 50 [Hz]의 6극 3상 동기발전기가 있다. 이 발전기의 주파수가 60 [Hz]일 때, 선간전압[V]은? (단, 계자전류는 5 [A]로 일정하다)

분권 직류발전기에 대한 설명으로 옳지 않은 것은?

4극, 7.5 [kW], 60 [Hz]의 3상 유도전동기가 있다. 전부하로 운전 시에 전동기의 회전속도가 1,692 [rpm]이라고 할 때, 2차 입력[W]은? (단, 전동기의 기계손은 무시한다)

3상 유도전동기의 비례추이에 대한 설명으로 옳지 않은 것은?

자기회로와 전기회로의 유사성을 비교한 것 중 옳지 않은 것은?

자기회로 전기회로

정격출력이 4.8 [kW], 1,250 [rpm]인 분권 직류발전기가 있다. 이 발전기의 전기자 저항이 0.2 [Ω], 계자전류가 2 [A]라고 할 때, 전부하 효율[%]은? (단, 단자전압은 100 [V], 철손 및 기계손의 합은 500 [W]이다. 브러시의 전기손 및 표류부하손은 무시한다)

단상 유도전동기의 기동방식에 따른 종류에 해당하지 않는 것은?

변압기에 연결된 부하가 증가하면 일어나는 현상으로 옳지 않은 것은?

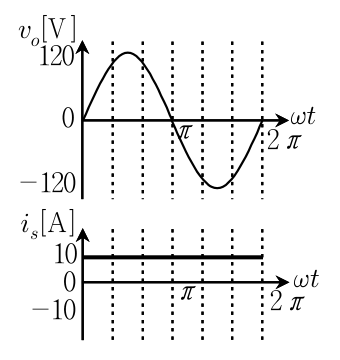

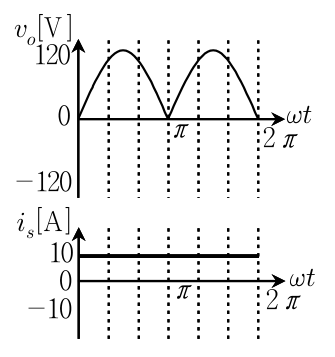

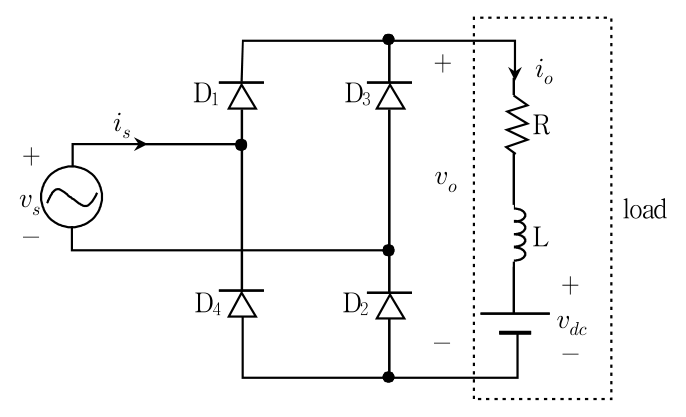

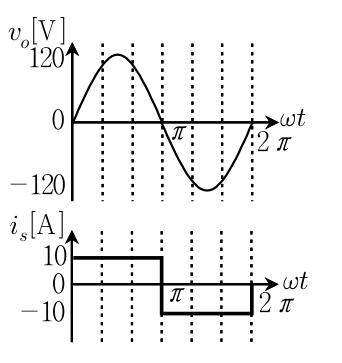

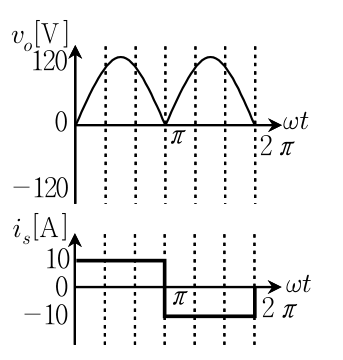

다음 그림의 회로에서 부하전류 $i_o$는 10 [$\mathrm{A}$]이고 연속 전류이다. 입력 전압은 $v_s$ ＝ 120 sin(120 $\pi t$) [V]일 때, 출력 전압 $v_o$와 입력 전류 $i_s$의 파형으로 옳은 것은? (단, 다이오드는 이상적이며, $\mathrm{L}$은 충분히 커서 부하전류의 리플 성분을 무시할 수 있다)

Boost 컨버터로 속도 제어를 할 수 있는 전동기는?

계기용 변류기(CT)와 계기용 변압기(PT)의 2차측에 연결된 계기를 교체하려고 할 때, 옳은 것은?

정격 용량 100 [kVA]의 변압기가 있다. 이 변압기의 전부하 동손은 2 [kW]이고, 철손이 1 [kW]일 때, 역률 0.8이고 부하율 $\frac{1}{2}$인 부하의 효율[%]은?

직권 직류전동기를 단상 직권 정류자 전동기로 사용하기 위하여 교류를 인가하였을 때, 옳지 않은 것은?

스테핑모터에 대한 설명으로 옳지 않은 것은?

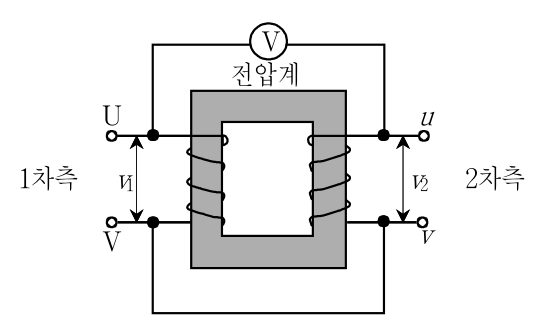

1차 전압 6,600 [V], 2차 전압 220 [V], 주파수 60 [Hz]의 단상 변압기가 있다. 다음 그림과 같이 결선하고 1차측에 120 [V]의 전압을 인가하였을 때, 전압계의 지시값[V]은?

부하전류가 40 [A]일 때, 1,800 [rpm]으로 20 [kg·m]의 토크를 발생하는 직권 직류전동기가 있다. 이 전동기의 부하를 감소시켜 부하전류가 20 [A]일 때, 토크[kg·m]는? (단, 자기회로는 불포화 상태이다)

강압초퍼 회로에 인가된 전압이 400 [V]이고, 스위칭 주파수가 2 [kHz]로 동작할 때, 출력 전압은 300 [V]이다. 이 때, 스위치가 온(ON)된 시간[ms]은?
