9급 국가직 전기기기 2018년 기출문제

주권선과 전기적으로 90 °의 위치에 보조권선을 설치하고, 두 권선의 전류 위상차를 이용하여 기동토크를 발생시키는 단상유도전동기는?

전기자 반작용이 발생하는 전기기기에 해당하지 않는 것은?

다이오드를 이용한 정류회로에서 출력전압의 맥동률이 가장 작은 정류회로는? (단, 부하는 순저항부하이다)

이상적인 단상변압기의 1차 측 권선 수는 200, 2차 측 권선 수는 400이다. 1차 측 권선은 220 [V], 50 [Hz] 전원에, 2차 측 권선은 2 [A], 지상역률 0.8의 부하에 연결될 때, 부하에서 소비되는 전력[W]은?

심구형 및 2중농형 3상 유도전동기의 회전자에 대한 설명으로 옳지 않은 것은?

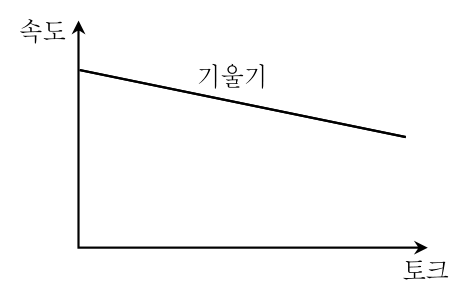

다음 그림과 같은 타여자 직류전동기의 토크－속도 특성 곡선에서 기울기는? (단, $K_a$는 상수, $R_a$는 전기자 저항, $\Phi$는 계자 자속이다)

8극, 50 [Hz] 3상 유도전동기가 600 [rpm]의 속도로 운전될 때 토크가 500 [N·m]이라면 기계적 출력[kW]은?

권선형 3상 유도전동기의 2차저항 속도제어 방법의 특징으로 옳은 것은?

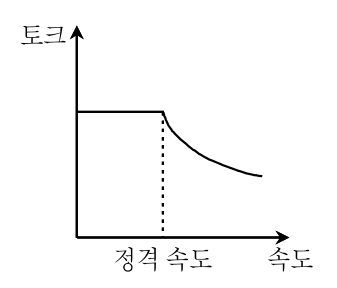

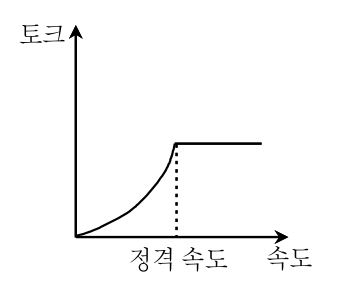

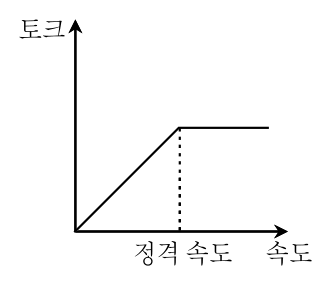

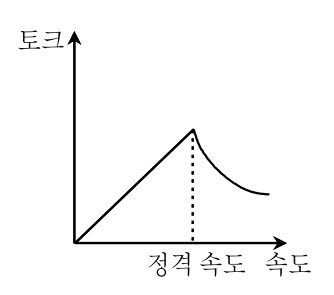

타여자 직류전동기의 속도제어에서 정격속도 이하에서는 전기자전압제어, 정격속도 이상에서는 계자전류제어를 나타낸 특성곡선은?

스테핑 전동기에 대한 설명으로 옳지 않은 것은?

단상 배전선 전압 200 [V]를 220 [V]로 승압하는 단권변압기의 자기용량 [kVA]은? (단, 부하용량은 110 [kVA]이다)

전압을 일정하게 유지하는 정전압 특성이 있는 다이오드는?

단상 반파정류회로에서 출력 직류전압 135 [V]를 얻는 데 필요한 입력 교류전압의 실횻값[V]은? (단, 정류소자의 전압강하는 무시한다)

6극, 슬롯 수 90인 3상 동기발전기에서 전기자 코일을 감을 때, 상 유기기전력의 제5고조파를 제거하기 위해 전기자 코일의 두 변이 1번 슬롯과 몇 번 슬롯에 감겨야 하는가?

3상 동기발전기에 대한 설명으로 옳은 것은?

Y결선 3상 원통형 동기발전기의 정격출력이 9,000 [kW], 상 정격전류가 500 [A], 역률이 0.75일 때, 1상의 동기리액턴스[Ω]는? (단, 권선 저항은 무시하며, 1상의 동기리액턴스는 0.9 [pu]이다)

1차 공급전압과 주파수가 일정한 변압기에서 1차 코일의 권수만 13배로 줄였을 때, 여자전류와 최대자속은 몇 배로 변화하는가? (단, 권수 변화에 따른 1차 저항 및 1차 누설리액턴스는 동일하게 설계하며, 변압기 철심은 포화되지 않는다)

여자전류 최대자속

변압기의 철심을 비자성체인 플라스틱으로 교체한 경우 발생하는 현상으로 옳지 않은 것은?

40 [kW], 200 [V], 1,700 [rpm] 정격의 보상권선이 있는 타여자 직류발전기가 있다. 전기자 저항은 0.05 [Ω], 보상권선 저항은 0.01 [Ω], 계자권선 저항은 100 [Ω]일 때, 정격 운전시 유기기전력[V]은? (단, 전기자 반작용과 브러시의 전압 강하는 무시한다)

2중중권 6극 직류기의 전기자권선의 병렬회로 수는?
