9급 국가직 전기기기 2019년 기출문제

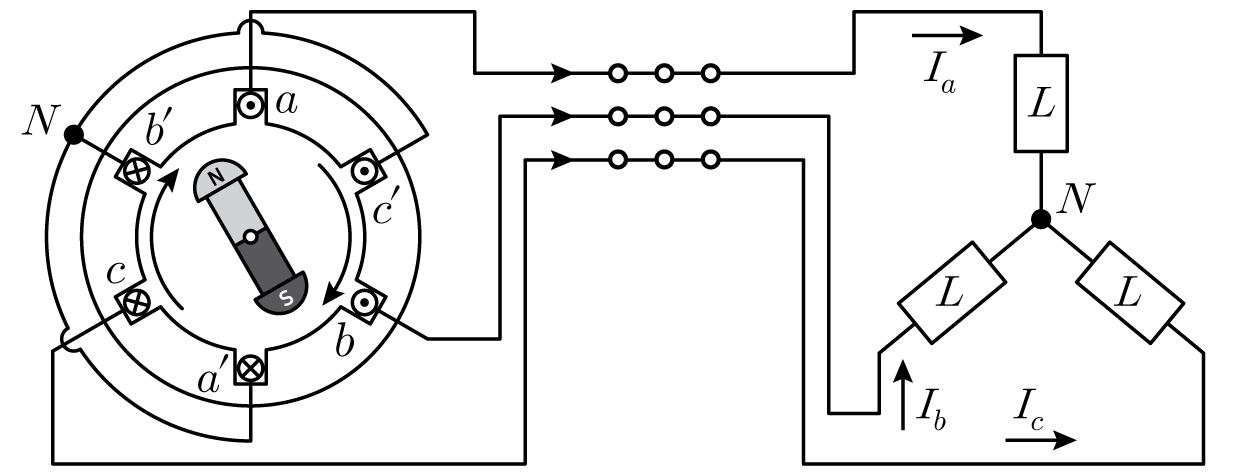

그림과 같이 인덕턴스만의 부하로 운전하는 동기 발전기에서 나타나는 전기자 반작용에 대한 설명으로 옳은 것은?

단상 유도 전동기의 기동을 위한 기동 장치에 해당하지 않는 것은?

단상 변압기의 3상 결선 방식 중, 여자 전류의 3고조파가 순환 전류로 흐를 수 있으므로 기전력이 정현파이고 유도장애가 없으며, 발전소 저전압을 송전 전압으로 승압할 때 주로 사용되는 결선 방식은?

1차측 권수가 1,500인 변압기에서 2차측에 접속한 32 [Ω]의 저항을 1차측으로 환산했을 때 800 [Ω]으로 되었다면, 2차측 권수는?

타여자 직류 전동기의 현재 속도가 1,000 [rpm]이다. 동일한 부하에서 계자 전류, 단자 전압, 전기자 저항을 모두 2배로 증가시키는 경우 전동기의 회전 속도[rpm]는? (단, 계자 전류와 자속은 선형 관계이며, 전기자 반작용 및 브러시 접촉에 의한 전압 강하는 무시한다)

직류 분권 발전기의 정격 전압이 220 [V], 정격 출력이 11 [kW], 계자 전류는 2 [A]이다. 발전기의 유기 기전력[V]은? (단, 전기자 저항은 0.5 [Ω]이고, 전기자 반작용 및 브러시 접촉에 의한 전압 강하는 무시한다)

동기 발전기의 병렬 운전 조건에 대한 설명으로 옳은 것만을 모두 고르면?

ㄱ. 기전력의 크기가 같을 것

ㄴ. 기전력의 위상이 같을 것

ㄷ. 기전력의 파형이 같을 것

ㄹ. 기전력의 주파수가 같을 것

0.5 [Ω]의 전기자 저항을 가지는 직류 분권 전동기가 220 [V] 전원에 연결되어 있다. 이 전동기에서 계자 전류는 고정되어 여자되며, 전부하 시 1,200 [rpm]으로 운전하고 40 [A]의 전기자 전류를 가진다. 전기자 회로에서 1 [Ω]의 전기자 저항을 추가로 접속시켰을 때의 전동기 회전 속도[rpm]는? (단, 부하 토크는 일정한 값으로 유지하고 있고, 전기자 반작용 및 브러시 접촉에 의한 전압 강하는 무시한다)

풍력 발전기에서 사용되는 영구 자석형 동기 발전기에 대한 설명으로 옳지 않은 것은?

정격 200 [V], 5 [kW]인 평복권(외분권) 직류 발전기의 분권 계자 저항이 100 [Ω]이며, 직권 계자 및 전기자 저항이 각각 0.4 [Ω] 및 0.6 [Ω]이다. 이 발전기의 무부하 시 전기자 유기 기전력[V]은? (단, 전기자 반작용 및 브러시 접촉에 의한 전압 강하는 무시한다)

1차 및 2차 정격 전압이 같은 A, B 2대의 단상 변압기가 있다. 그 용량 및 임피던스강하가 A기는 25 [kVA], 4 [%], B기는 20 [kVA], 3 [%]일 때, 이 2대의 변압기를 병렬 운전하는 경우 A, B 변압기의 부하 분담비 S_A : S_B는?

정격 출력이 200 [kVA]인 단상 변압기의 철손이 1 [kW], 전부하 동손이 4 [kW]이다. 이 변압기 최대 효율 시의 부하[kVA]는?

단상 반파 위상 제어 정류 회로를 이용하여 200 [V], 60 [Hz]의 교류를 정류하고자 한다. 위상각 0 [rad]에서의 직류 전압의 평균치를 $E_0$라고 할 때, 위상각을 $\frac{\pi }{3}$ [rad]으로 바꾼다면 직류 전압의 평균치는?

200 [V], 10 [kW], 6극, 3상 유도 전동기를 정격 전압으로 기동하면 기동 전류는 정격 전류의 400 [%], 기동 토크는 전부하 토크의 250 [%]이다. 이 전동기의 기동 전류를 정격 전류의 200 [%]로 제한하는 단자 전압[V]은 얼마이며, 이때의 기동 토크는 전부하 토크의 몇 [%]인가?

단자 전압[V] 기동 토크[%]

전력변환 장치에 대한 설명으로 옳지 않은 것은?

유도 전동기의 벡터 제어에 대한 설명으로 옳지 않은 것은?

유도 전동기가 정지할 때 2차 1상의 전압이 220 [V]이고, 6극 60 [Hz]인 유도 전동기가 1,080 [rpm]으로 회전할 경우 2차 전압[V]과 슬립 주파수[Hz]는?

2차 전압[V] 슬립 주파수[Hz]

동기 발전기에서 단락비가 큰 기계에 대한 설명으로 옳은 것만을 모두 고르면?

ㄱ. 동기 임피던스가 크다.

ㄴ. 철손이 증가하여 효율이 떨어진다.

ㄷ. 전압변동률이 작으며 안정도가 향상된다.

ㄹ. 과부하 내량이 크고 장거리 송전선의 충전 용량이 크다.

ㅁ. 전기자 전류의 기자력에 비해 상대적으로 계자 기자력이 작아서 전기자 반작용에 의한 영향이 적게 된다.

전력용 반도체 소자 중 IGBT(Insulated Gate Bipolar Transistor)에 대한 설명으로 옳지 않은 것은?

이중 농형 유도 전동기에 대한 설명으로 옳지 않은 것은?
