9급 국가직 전기기기 2020년 기출문제

정격전압 6,600 [V], 정격전류 300 [A]인 3상 동기발전기에서 계자전류 180 [A]일 때 무부하 시험에 의한 무부하 단자전압은 6,600 [V]이고, 단락시험에 의한 3상 단락전류가 300 [A]일 때 계자전류는 120 [A]이다. 이 발전기의 단락비는?

단상반파 정류회로 정류기에서 입력교류 전압의 실횻값을 $E$ [V]라고 할 때, 직류전류 평균값[A]은? (단, 정류기의 전압강하는 $e$ [V]이고, 부하저항은 $R$ [Ω]이다)

직류발전기의 구성 요소에 대한 설명으로 옳지 않은 것은?

60 [Hz] 8극인 3상 유도전동기의 전부하에서 슬립이 5 [%]일 때 회전자의 속도[rpm]는?

그림과 같은 속도특성과 토크특성 곡선을 나타내는 직류전동기는? (단, 자속의 포화는 무시한다)

단권변압기(auto-transformer)에 대한 설명으로 옳지 않은 것은?

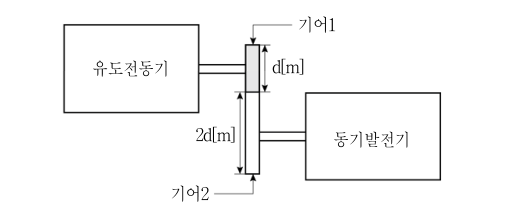

그림과 같이 3상 220 [V], 60 [Hz] 전원에서 슬립 0.1로 운전되고 있는 2극 유도전동기에 4극 동기발전기가 연결되어 있을 때, 동기발전기의 출력전압 주파수[Hz]는? (단, 기어1과 기어2의 기어비는 1:2이다)

농형 유도전동기의 기동법에 대한 설명으로 옳지 않은 것은?

단자전압 150 [V], 단자전류 11 [A], 정격 회전속도 2,500 [rpm]으로 전부하 운전되는 직류 분권 전동기의 전기자 권선에 저항 R_s[Ω]를 삽입하여 회전속도를 1,500 [rpm]으로 조정하려고 할 때, 저항 R_s[Ω]는? (단, 토크는 일정하며, 전기자 저항은 0.5 [Ω], 계자 저항은 150 [Ω]이다)

정격용량이 10 [kVA]이고 철손과 전부하동손이 각각 160 [W], 640 [W]인 변압기가 있다. 이 변압기는 부하역률 72 [%]에서 전부하 효율이 A [%]이며, 전부하의 $\frac{1}{\mathrm{B}}$에서 최대효율이 나타날 때, A[%]와 B는?

A [%] B

SCR를 이용한 인버터 회로가 있다. SCR가 도통상태에서 20 [A]의 부하전류가 흐를 때, 게이트 동작 범위 내에서 게이트 전류를 $\frac{1}{2}$배로 감소하면 부하전류[A]는?

6극, 60 [Hz], 200 [V], 7.5 [kW]인 3상 유도전동기가 960 [rpm]으로 회전하고 있을 때, 2차 주파수[Hz]는?

직류전동기의 속도 제어법으로 옳은 것만을 모두 고르면?

ㄱ. 저항 제어법 ㄴ. 전압 제어법

ㄷ. 계자 제어법 ㄹ. 주파수 제어법

단상반파 정류회로와 단상전파 정류회로의 정류효율비(단상반파 정류효율/단상전파 정류효율)는?

3상 동기발전기가 540 [kVA]의 전력을 역률 0.85의 부하에 공급하고 있다. 발전기의 효율이 0.9이며 발전기 운전용 원동기의 효율이 0.85일 때, 원동기의 입력[kW]은?

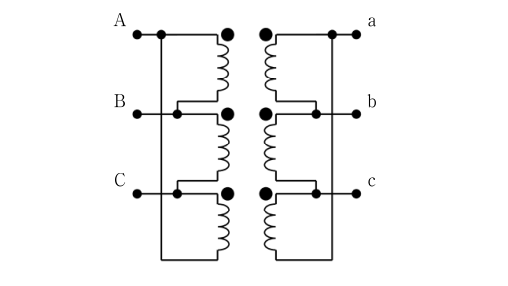

그림과 같이 단상 변압기 3대를 이용한 3상 결선 방식에 대한 설명으로 옳은 것은?

5 [kVA], 3,300/200 [V]인 단상 변압기의 %저항강하와 %리액턴스강하가 각각 3 [%], 4 [%]이다. 이 변압기에 지상 역률 0.8의 정격부하를 걸었을 때, 전압변동률[%]은? (단, 소수점 첫째 자리까지만 구할 것)

자극 피치(pole pitch)를 T_d, 전원주파수를 f라고 할 때, 리니어 전동기(linear motor)의 동기속도에 대한 설명으로 옳은 것은?

6극, 회전속도 1,000 [rpm]인 3상 동기발전기가 Υ결선으로 운전하고 있을 때, 발전기 단자전압의 실횻값[V]은?(단, 발전기의 극당 자속 0.2 [Wb], 권선수 100, 권선계수는 0.65이다)

극수 6, 전기자 도체수 300, 극당 자속 0.04 [Wb], 회전속도 1,200 [rpm]인 직류 분권 발전기가 있다. 전기자 권선 방법이 단중 중권일 때 유기기전력 E_A[V]와 단중 파권일 때 유기기전력 E_B[V]는?

E_A[V] E_B[V]
