9급 국가직 전기기기 2021년 기출문제

시행 2021-04-17 · 책형 나 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2021 9급 국가직 전과목

직권 직류전동기에 대한 설명으로 옳지 않은 것은?

전기기기

①자속이 포화되기 전까지 토크는 전기자 전류의 제곱에 비례한다.
②크레인용 전동기와 같이 매우 큰 토크가 필요한 곳에 적합하다.
③무부하 상태로 연결하여 동작하는 것을 피해야 한다.
④토크가 커질수록 높은 속도를 얻을 수 있다.

정답 보기

정답 ④ · 해설 보기

V－V 결선에 대한 설명으로 옳지 않은 것은?

전기기기

①소용량 3상 부하에 사용할 수 있다.
② $Δ - Δ$ 결선에서 1대의 변압기가 고장 나면 V－V 결선으로 운전할 수 있다.
③ $Δ - Δ$ 결선의 출력에 비하여 부하용량은 86.6 [%], 이용률은 57.7 [%]로 줄어든다.
④부하의 상태에 따라 2차 단자전압이 불평형이 될 수 있다.

정답 보기

정답 ③ · 해설 보기

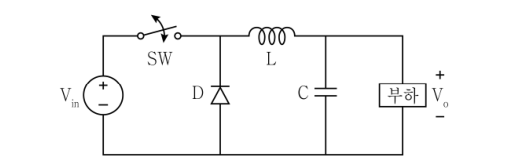

다음 그림의 DC－DC 컨버터 명칭과 정상상태에서의 입출력전압의 관계는? (단, T_D는 SW의 duty ratio이다)

전기기기

①벅 컨버터, $V_{o} = T_{D} \times V_{in}$
②벅 컨버터, $V_{o} = \frac{1}{( 1 - T _{D} )} \times V_{in}$
③부스트 컨버터, $V_{o} = T_{D} \times V_{in}$
④부스트 컨버터, $V_{o} = \frac{1}{( 1 - T _{D} )} \times V_{in}$

정답 보기

정답 ① · 해설 보기

8극, 60 [Hz], 12 [kW]인 3상 유도전동기가 전부하 시 720 [rpm]으로 회전할 때, 옳은 것은? (단, 기계손은 무시한다)

전기기기

①회전자 전류의 주파수는 12 [Hz]이다.
②회전자 효율은 90 [%]이다.
③공극전력(회전자 입력전력)은 13.3 [kW]이다.
④회전자 동손은 1.3 [kW]이다.

정답 보기

정답 ① · 해설 보기

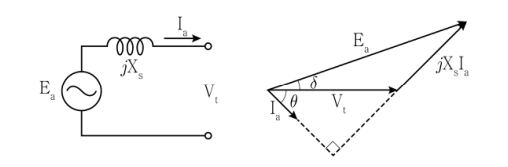

다음의 동기기 등가회로와 벡터도에 대한 설명으로 옳지 않은 것은? (단, X_s는 동기리액턴스이다)

전기기기

①전동기로 동작하고 있다.
②전류 I_a의 위상이 단자전압 V_t의 위상보다 뒤진다.
③무효전력이 발생한다.
④전류 I_a가 줄어들면 유기기전력 E_a와 단자전압 V_t의 크기 차이는 감소한다.

정답 보기

정답 ① · 해설 보기

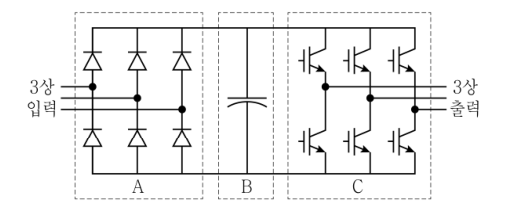

다음은 전력변환시스템의 전력단을 역할에 따라 블록으로 구분한 그림이다. 각 블록에 대한 설명으로 옳은 것은?

전기기기

①A 블록은 3상 교류입력전압을 정류하는 3상 다이오드 반파정류기이다.
②B 블록은 A 블록의 출력전압을 평활화하기 위한 목적으로 사용된다.
③C 블록은 교류신호를 직류신호로 변환하는 인버터를 나타낸다.
④선형변조 시 C 블록의 PWM 스위칭주파수가 출력전압의 주파수보다 높을수록 출력전압의 고조파 제거가 어렵다.

정답 보기

정답 ② · 해설 보기

유도전동기에 대한 설명으로 옳지 않은 것은?

전기기기

①회전자에 흐르는 전류는 지상전류이다.
②정격속도로 운전할 때보다 기동 시의 2차측 누설리액턴스가 크다.
③슬립 s에서 유도전동기의 이론적인 최고효율은 1 － s 이다.
④변압기에 비하여 일반적으로 누설리액턴스가 작다.

정답 보기

정답 ④ · 해설 보기

직류전동기의 기동 방법에 대한 설명으로 옳은 것은?

전기기기

①전기자 저항은 크게 하고 계자 저항은 최소로 한다.
②전기자 저항은 크게 하고 계자 저항은 최대로 한다.
③전기자 저항은 작게 하고 계자 저항은 최소로 한다.
④전기자 저항은 작게 하고 계자 저항은 최대로 한다.

정답 보기

정답 ① · 해설 보기

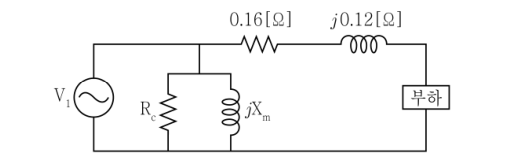

15,000/200 [V], 10 [kVA]인 변압기의 등가회로는 다음과 같다. 변압기의 출력전압이 정격전압이라 가정하고 0.8 지상역률 정격부하에서 운전되고 있을 때, 전압변동률[%]은? (단, 1차측 권선저항과 누설리액턴스는 무시한다)

전기기기

①5
②－5
③6
④－6

정답 보기

정답 ① · 해설 보기

10.

타여자 직류발전기 A와 B가 병렬운전으로 130 [A]의 부하전류를 공급하고 있다. 전기자 저항이 R_A ＝ 0.2 [Ω]와 R_B ＝ 0.3 [Ω]일 때, 각 발전기의 분담전류 I_A [A]와 I_B [A]는? (단, A와 B의 유기기전력은 같다)

I_A I_B

전기기기

①40 90
②90 40
③52 78
④78 52

정답 보기

정답 ④ · 해설 보기

11.

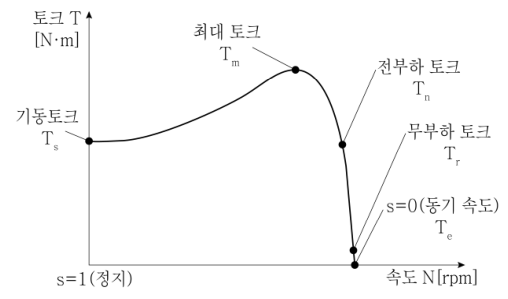

그림과 같은 3상 유도전동기의 토크 속도 특성 곡선에서 정상 운전 범위로 옳은 것은?

전기기기

①T_s－T_m구간
②T_m－T_n구간
③T_n－T_r구간
④T_r－T_e구간

정답 보기

정답 ③ · 해설 보기

12.

변압기유에 대한 설명으로 옳지 않은 것은?

전기기기

①절연 내력이 커야 한다.
②인화점이 낮아야 한다.
③절연재료 및 금속과 접하여도 화학작용을 일으키지 않아야 한다.
④유동성이 풍부하고 비열이 커서 냉각효과가 커야 한다.

정답 보기

정답 ② · 해설 보기

13.

유도기의 기동 및 운전에 대한 설명으로 옳지 않은 것은?

전기기기

①농형 유도전동기의 속도 제어 방법에는 주파수 제어, 극수 변환, 2차 저항법, 전압 제어 등이 있다.
②유도전동기를 신속히 정지시키기 위해서 역상 제동법을 사용할 수 있다.
③농형 유도전동기의 기동 특성과 운전 특성을 조정하기 위해 이중농형, 심구형 회전자가 사용된다.
④순수한 단상 유도전동기는 기동토크가 없어 기동 보조장치가 필요하다.

정답 보기

정답 ① · 해설 보기

14.

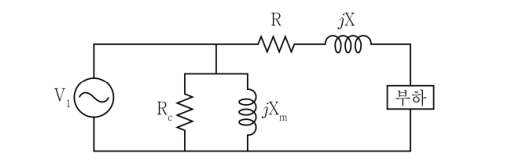

변압기의 1차측 전압은 220 [V]이다. 다음의 변압기 등가회로에서 무부하전류가 0.5 [A]이고 철손이 66 [W]일 때, 자화전류[A]는? (단, 1차측 권선저항과 누설리액턴스는 무시한다)

전기기기

①0.3
②0.4
③0.5
④0.6

정답 보기

정답 ② · 해설 보기

15.

동기발전기의 권선법에 대한 설명으로 옳은 것은?

전기기기

①분포권은 집중권에 비하여 합성 유기기전력이 크다.
②단절권은 전절권에 비하여 합성 유기기전력이 크다.
③단절권은 전절권에 비하여 고조파성분이 감소한다.
④분포권은 집중권에 비하여 코일에서 발생하는 열이 일부분에 집중된다.

정답 보기

정답 ③ · 해설 보기

16.

브러시리스 직류전동기의 특징으로 옳지 않은 것은?

전기기기

①수명이 길고 잡음이 적다.
②전기자가 회전하는 구조를 가진다.
③구동전류는 구형파 또는 준구형파 형태이다.
④회전자 위치 검출 용도로 홀 센서가 사용된다.

정답 보기

정답 ② · 해설 보기

17.

마그네틱 토크와 릴럭턴스 토크 모두 사용 가능한 전동기는?

전기기기

①스위치드 릴럭턴스 전동기
②릴럭턴스 동기전동기
③표면부착형 영구자석 동기전동기
④매입형 영구자석 동기전동기

정답 보기

정답 ④ · 해설 보기

18.

무부하 상태에서 분권 직류발전기의 계자 저항이 80 [Ω], 계자 전류가 1.5 [A], 전기자 저항이 2 [Ω]일 때, 단자전압 V_t [V]와 유기기전력 E [V]는?

V_t E

전기기기

①80 120
②120 120
③120 123
④160 123

정답 보기

정답 ③ · 해설 보기

19.

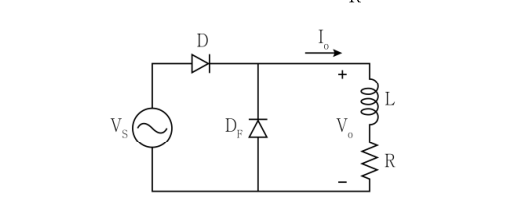

그림과 같은 단상 다이오드 정류회로에 대한 설명으로 옳지 않은 것은? (단, 정류회로는 정상상태이며 시정수

\frac{L}{R}

은 충분히 크다)

전기기기

①유도성 부하에 축적된 에너지 소모를 위한 경로가 있다.
②D_F는 부하전류 I_o를 평활화하는 역할을 한다.
③D_F를 제거 시, 출력전압 V_o의 평균값이 증가한다.
④교류전압 한 주기 동안의 인덕터 전압의 평균값은 0이다.

정답 보기

정답 ③ · 해설 보기

20.

동기전동기가 동기속도로 운전되기 위한 기동법으로 옳지 않은 것은? (단, 계자 권선에는 전원이 인가되어 있다)

전기기기

①주파수 제어에 의한 기동법
②원동기에 의한 기동법
③제동권선에 의한 기동법
④전압 증가에 의한 기동법

정답 보기

정답 ④ · 해설 보기
