9급 국가직 전기기기 2023년 기출문제

시행 2023-04-08 · 책형 나 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2023 9급 국가직 전과목

직류발전기를 병렬운전할 때, 균압선이 필요한 결선방식만을 모두 고르면?

ㄱ. 분권

ㄴ. 직권

ㄷ. 복권

ㄹ. 타여자

전기기기

①ㄱ, ㄴ
②ㄱ, ㄷ
③ㄴ, ㄷ
④ㄴ, ㄹ

정답 보기

정답 ③ · 해설 보기

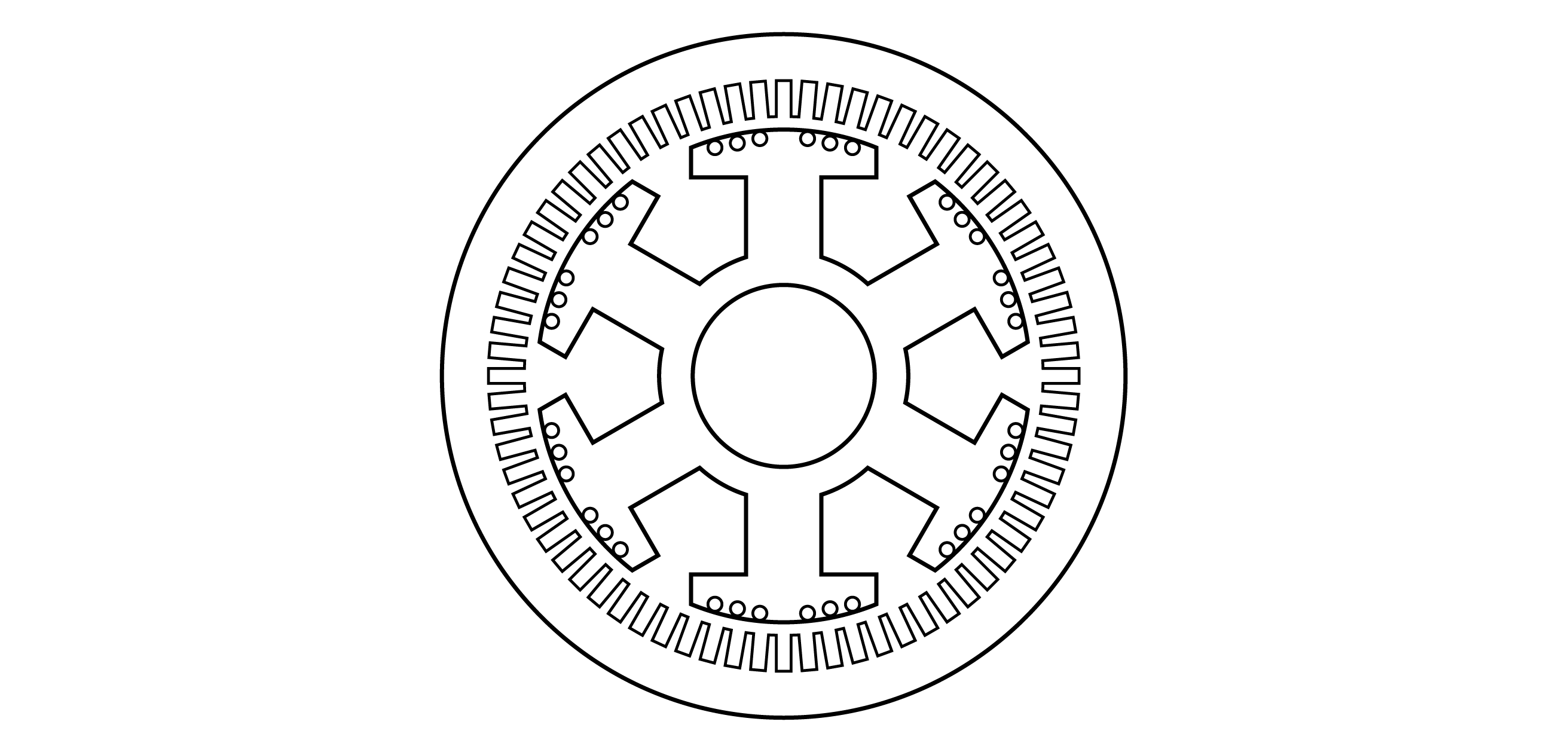

그림과 같은 3상 동기발전기가 슬롯수 72개의 고정자를 가질 때, 매극 매상당 슬롯수는?

전기기기

①3
②4
③8
④9

정답 보기

정답 ② · 해설 보기

변압기의 3상 결선법에 대한 설명으로 옳은 것은?

전기기기

①Y－ $Δ$ 결선에서는 1차와 2차 선간전압 사이에 60°의 위상차가 있다.
② $Δ$ －Y 결선은 승압용에서 주로 사용된다.
③ $Δ$ － $Δ$ 결선에서는 중성점 접지가 가능하다.
④Y－Y 결선이 가장 많이 사용된다.

정답 보기

정답 ② · 해설 보기

3상 유도전동기의 특징에 해당하지 않는 것은?

전기기기

①구조가 단순하고 유지보수가 쉽다.
②부하증감에 대해 속도의 변화가 작다.
③동기속도에서 토크가 발생하지 않는다.
④브러시와 정류자를 이용하므로 크기에 비해 출력이 크다.

정답 보기

정답 ④ · 해설 보기

전기자 총도체수 160인 4극 중권 직류전동기의 극당 자속이 0.01 [Wb], 전기자 전류가 100 [A]일 때 발생 토크[Nㆍm]는? (단,

π

는 3.14로 계산하며, 최종값은 소수 둘째 자리에서 반올림한다)

전기기기

①22.5
②25.5
③34.9
④40.0

정답 보기

정답 ② · 해설 보기

직류 분권발전기에 대한 설명으로 옳은 것은?

전기기기

①단자 전압이 낮아지면 계자 전류는 증가한다.
②계자 저항이 클수록 무부하 전압이 상승한다.
③보상 권선은 전기자 권선과 병렬로 결선한다.
④부하에 의한 전압 변동이 타여자발전기에 비하여 크다.

정답 보기

정답 ④ · 해설 보기

직류기의 전기자 반작용에 대한 설명으로 옳지 않은 것은?

전기기기

①전기자 전류에 의해 공극자속이 왜곡되는 현상을 말한다.
②발전기의 경우 자기적 중성점을 회전방향으로 이동시킨다.
③전기자 반작용이 증가할수록 극당 자속은 증가한다.
④전동기의 경우 토크를 감소시키고, 발전기의 경우 유도기전력을 저하시킨다.

정답 보기

정답 ③ · 해설 보기

5 [kV], 10 [MVA], Y 결선 3상 동기발전기의 단락비가 0.5일 때, 동기임피던스[Ω]는?

전기기기

①0.5
②2
③5
④10

정답 보기

정답 ③ · 해설 보기

그림은 3상 수전단의 전압과 전류 파형이다. 역률을 1로 개선하기 위해 동기조상기가 공급해야 하는 무효전력[kVAR]은?

전기기기

①－900
②－300
③300
④900

정답 보기

정답 ④ · 해설 보기

10.

권수비가 200 : 20인 이상적인 단상변압기의 1차측이

120∠0

° [V], 60 [Hz]의 전원에 연결되고 2차측은

100∠10

° [Ω]의 부하에 연결될 때, 1차측 전류[mA]는?

전기기기

① $12∠ - 10$ °
② $12∠10$ °
③ $120∠ - 10$ °
④ $120∠10$ °

정답 보기

정답 ① · 해설 보기

11.

슬립 0.04로 운전 중인 3상 유도전동기의 입력이 50 [kW], 고정자 동손이 1 [kW]일 때, 회전자 동손[kW]은? (단, 철손은 무시한다)

전기기기

①1.96
②2.04
③3.28
④4.16

정답 보기

정답 ① · 해설 보기

12.

DC－DC 컨버터 중 변압기를 사용하는 것은?

전기기기

①Buck 컨버터
②Boost 컨버터
③Buck－Boost 컨버터
④Flyback 컨버터

정답 보기

정답 ④ · 해설 보기

13.

단상전압

v (t) = 2 V_{0} sin ω t

[V]를 하나의 SCR를 이용하여 점호각

α = 60

°로 위상제어할 때, 저항부하에 공급되는 평균 전압[V]은?

전기기기

① $\frac{3}{2 2 π} V_{0}$
② $\frac{2}{π} V_{0}$
③ $\frac{3}{2 π} V_{0}$
④ $\frac{2 2}{π} V_{0}$

정답 보기

정답 ① · 해설 보기

14.

정격주파수 50 [Hz]의 변압기를 1차측 전압을 유지하며 60 [Hz]로 운전할 때 발생하는 현상이 아닌 것은? (단, 부하는 저항성이다)

전기기기

①무부하 2차측 전압은 동일하다.
②자화전류가 감소한다.
③철손이 감소한다.
④전압변동률이 감소한다.

정답 보기

정답 ④ · 해설 보기

15.

3상 유도전동기에서 3상 전류에 의한 합성자계의 크기는 한 상 전류에 의한 자계 최대치의 몇 배인가?

전기기기

①1.5
②2
③2.5
④3

정답 보기

정답 ① · 해설 보기

16.

60 [kVA], 3,300/110 [V] 단상변압기를 2차측 개방 시, 전류는 0.5 [A]이고 입력은 1,320 [W]일 때, 자화리액턴스[kΩ]는? (단, 권선저항은 무시한다)

전기기기

①9
②10
③11
④12

정답 보기

정답 ③ · 해설 보기

17.

3상 유도전동기의 슬립이 0.1에서 0.4가 될 때, 2차 전류는 3배가 된다면 기계적 출력은 몇 배가 되는가?

전기기기

① $\frac{1}{3}$
② $\frac{3}{2}$
③3
④변화 없음

정답 보기

정답 ② · 해설 보기

18.

(가), (나)에 들어갈 내용을 바르게 연결한 것은?

펌프, 팬, 블로워 등의 부하는
(가)
하는 토크 특성을 갖는다.
(나)
로 동작되는 교류전동기를 통해 이 부하를 가변속 운전하면 정속 운전에 비해 에너지 절감효과가 크다.

(가) (나)

전기기기

①속도에 비례 인버터
②속도에 비례 초퍼회로
③속도의 제곱에 비례 인버터
④속도의 제곱에 비례 초퍼회로

정답 보기

정답 ③ · 해설 보기

19.

유니버설 전동기에 대한 설명으로 옳지 않은 것은?

전기기기

①와전류 억제를 위해 고정자 철심을 적층한다.
②교류 운전 시 토크의 맥동은 피할 수 없다.
③정류지연을 억제하기 위해 저항이 큰 브러시를 사용한다.
④역률향상을 위해 계자 권선의 권수를 증가시킨다.

정답 보기

정답 ④ · 해설 보기

20.

전력반도체 소자에 대한 설명으로 옳지 않은 것은?

전기기기

①SCR는 정격용량이 큰 전력변환기에 적합하다.
②TRIAC은 턴온과 턴오프를 모두 제어할 수 있다.
③MOSFET은 스위칭 주파수가 높은 전력변환기에 적합하다.
④GTO는 단방향 전류 소자이다.

정답 보기

정답 ② · 해설 보기
