9급 국가직 전기기기 2026년 기출문제

시행 2026-04-04 · 책형 가 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2026 9급 국가직 전과목

직류기의 주요 구성 요소만 나열한 것은?

전기기기

①전기자, 계자, 단락환
②전기자, 계자, 여자기
③전기자, 계자, 정류자
④전기자, 정류자, 셰이딩코일

정답 보기

권수비 100 : 20인 변압기의 1차측 전원이 100 [V], 60 [Hz]이다. 2차측 부하가

Z_{L}

＝ 1 ＋

j

[Ω]이면 2차측 전류[A]는?

전기기기

① $10$
② $102$
③ $20$
④ $202$

정답 보기

정답 ② · 해설 보기

변압기 철심의 낱장 두께가

\frac{1}{2}

배로 변할 때 와전류손은 약 몇 배가 되는가? (단, 변압기 철심의 적층길이는 동일하고 철심 낱장의 폭은 두께에 비해 매우 크다)

전기기기

① $\frac{1}{4}$
② $\frac{1}{2}$
③ $2$
④ $4$

정답 보기

정답 ① · 해설 보기

유도전동기의 회전자저항이 변할 때 영향을 받는 것은? (단, 기계손은 무시한다)

전기기기

①최대토크
②기동토크
③무부하전류
④무부하토크

정답 보기

정답 ② · 해설 보기

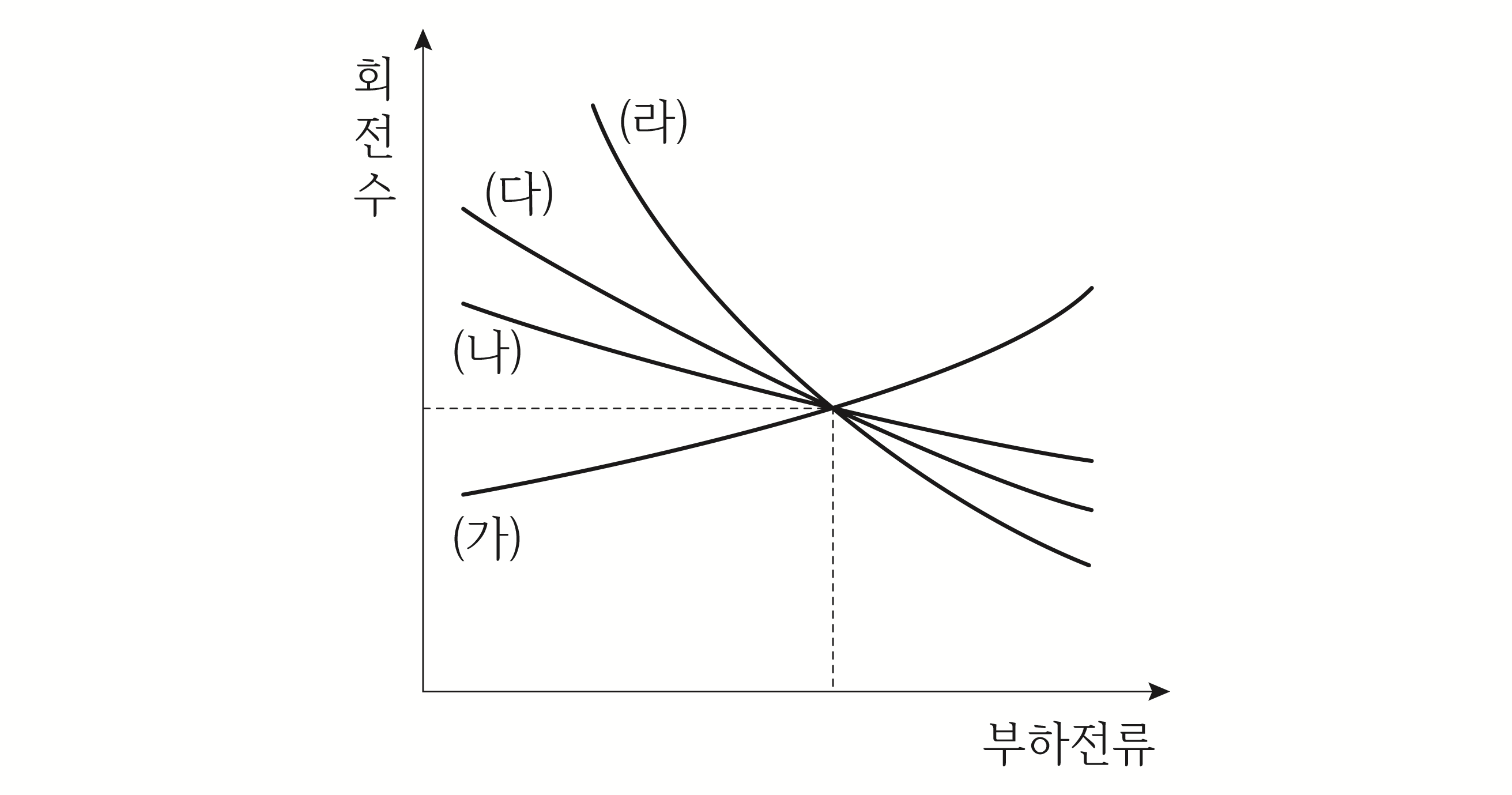

다음은 여러 직류전동기의 부하전류에 따른 속도 특성 곡선이다. 그림의 (가), (나), (다), (라)에 알맞은 직류전동기를 바르게 연결한 것은?

(가) (나) (다) (라)

전기기기

①차동복권 분권 가동복권 직권
②가동복권 분권 차동복권 직권
③차동복권 직권 가동복권 분권
④가동복권 직권 차동복권 분권

정답 보기

정답 ① · 해설 보기

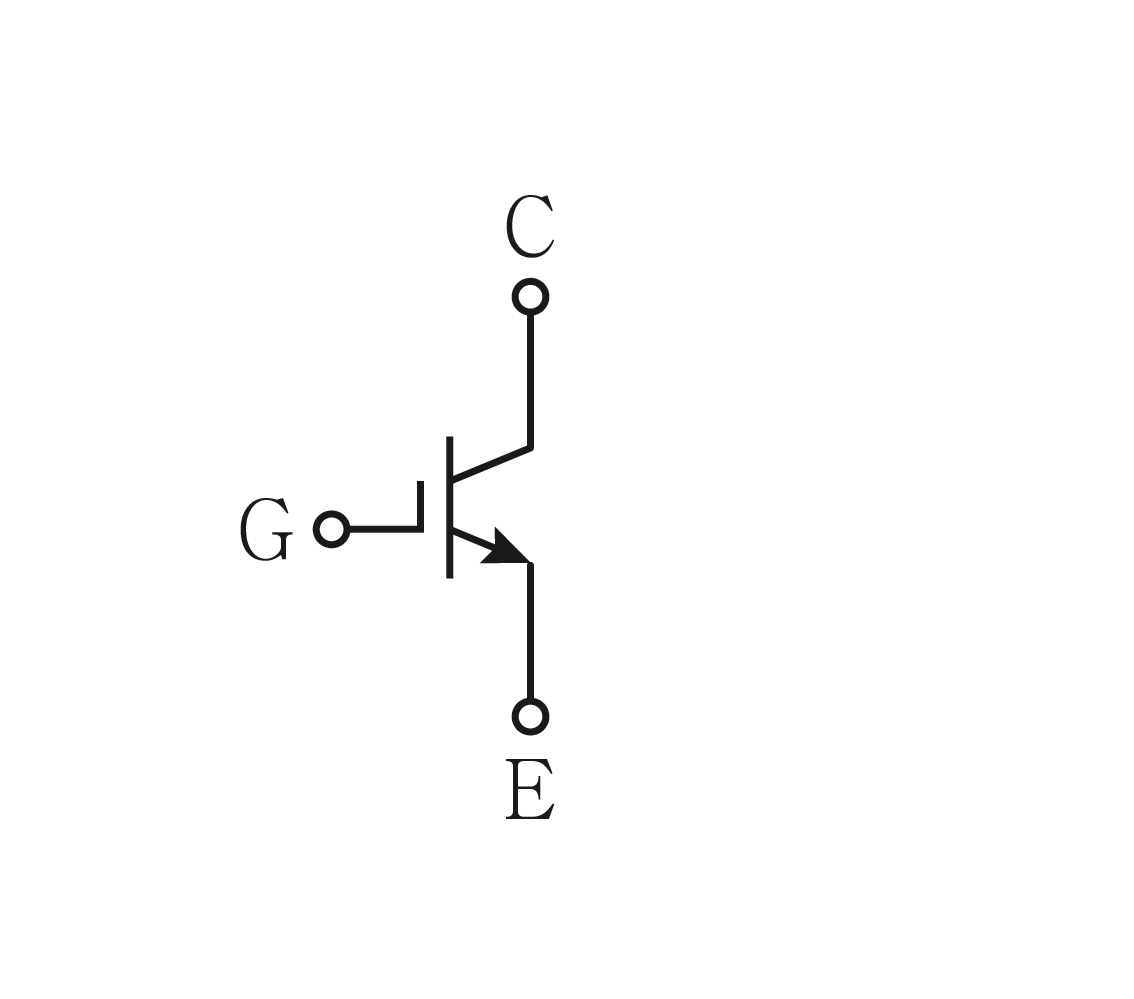

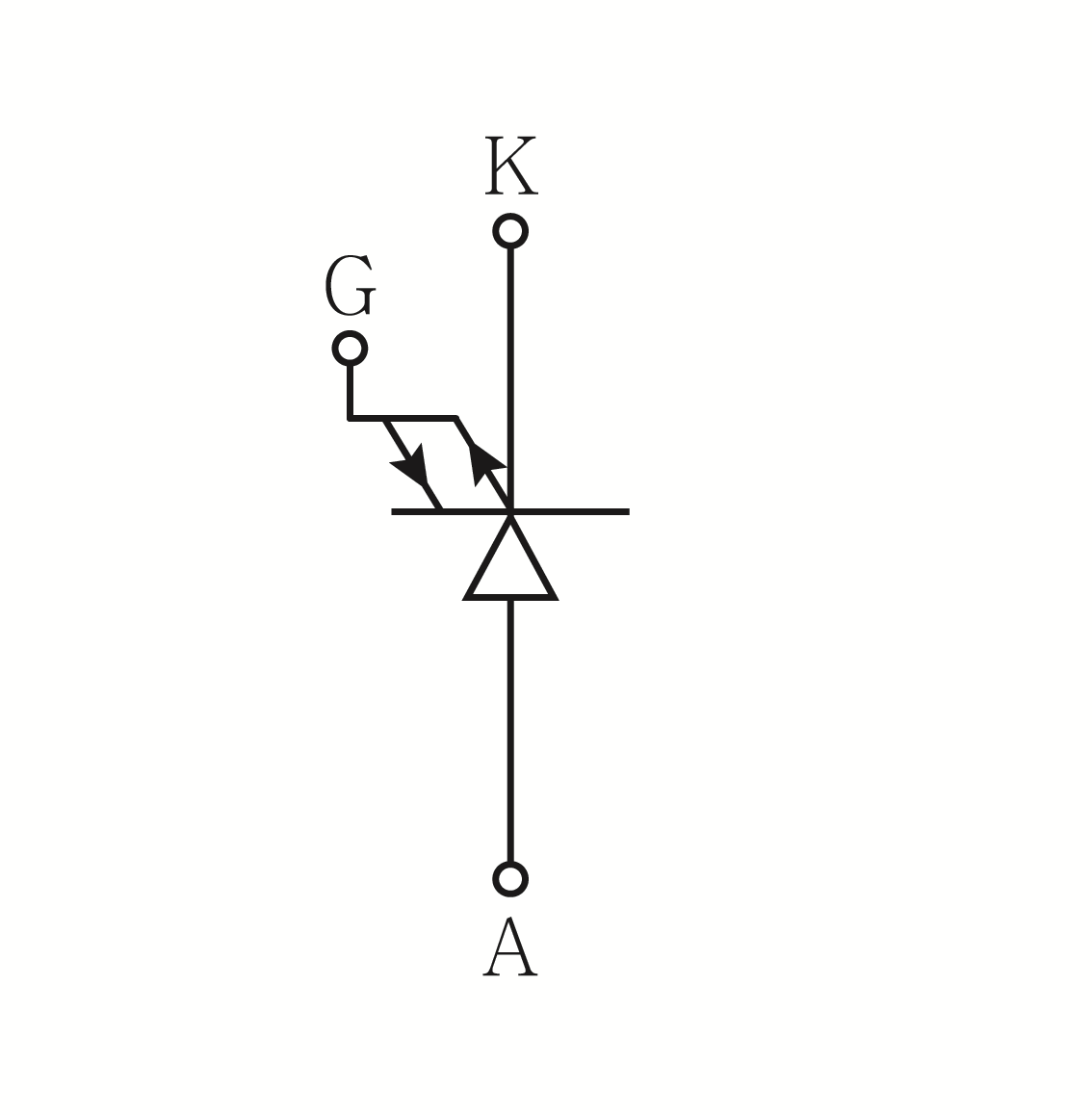

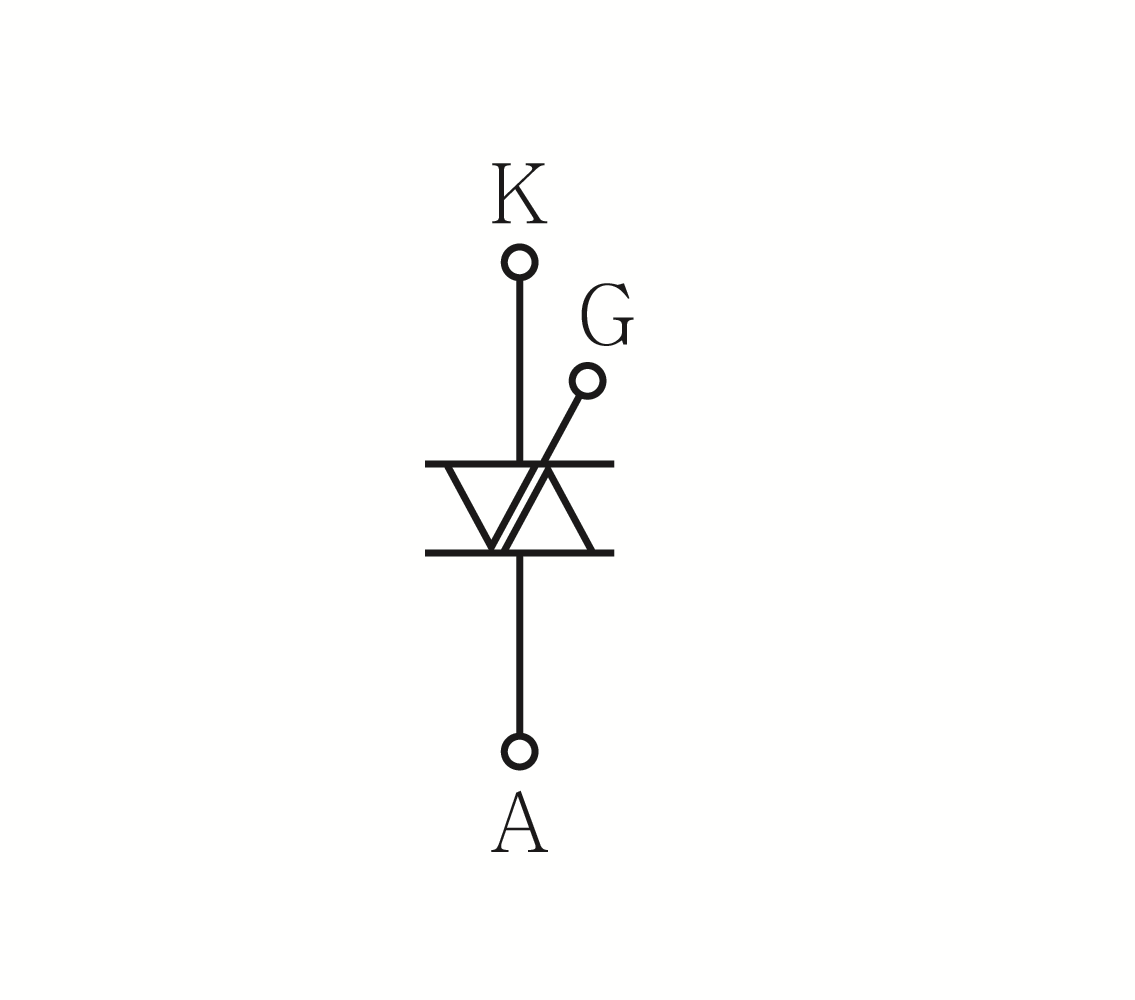

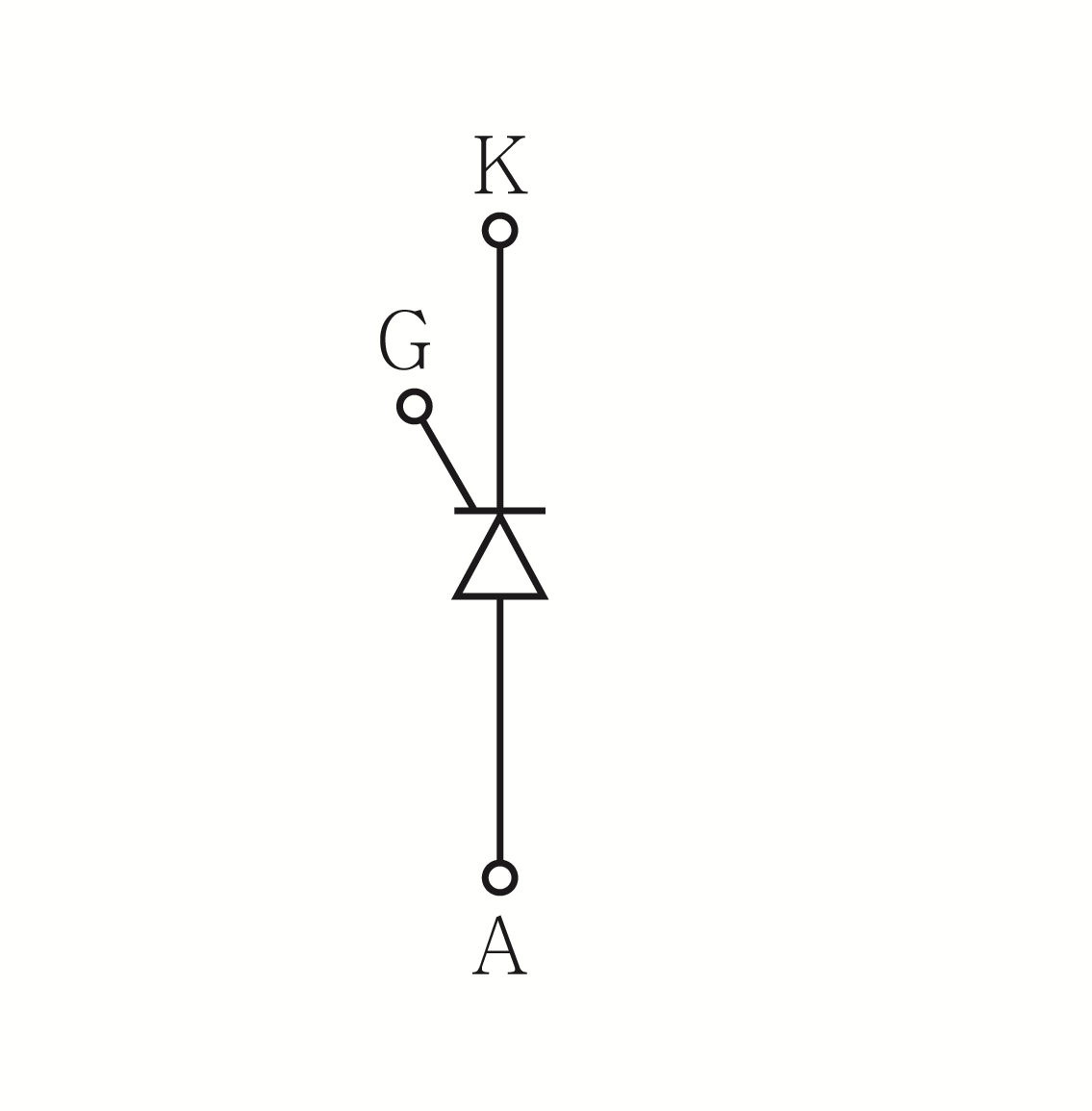

게이트 전류에 의해 턴온(turn-on)과 턴오프(turn-off)가 가능한 반도체 스위칭 소자의 기호는?

전기기기

정답 보기

정답 ③ · 해설 보기

직류기의 전기자 반작용에 대한 설명으로 옳지 않은 것은?

전기기기

①부하전류가 증가할수록 커진다.
②전동기에서는 속도를 감소시킨다.
③보상권선을 통해 저감시킬 수 있다.
④계자 철심을 포화시켜 주자속을 감소시킨다.

정답 보기

정답 ② · 해설 보기

분상 기동형 단상 유도전동기에 대한 설명으로 옳지 않은 것은?

전기기기

①일정 속도 이상에서 보조권선을 개방한다.
②보조권선의 전류 위상은 주권선의 전류 위상보다 늦다.
③보조권선의 리액턴스에 대한 저항의 비율은 주권선보다 크다.
④보조권선에 커패시터를 직렬연결하면 기동토크를 더욱 증가시킬 수 있다.

정답 보기

정답 ② · 해설 보기

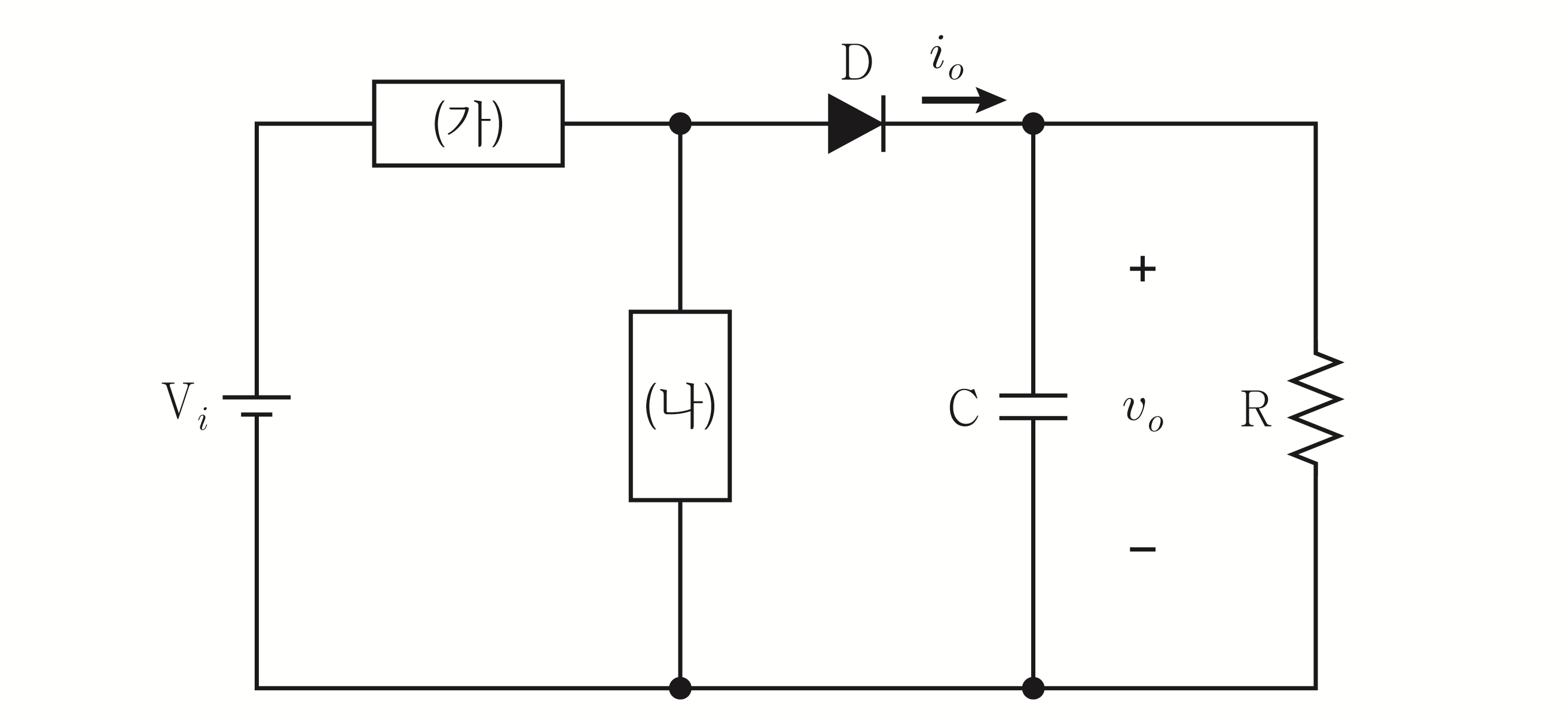

다음 회로를 승압(boost) 컨버터로 사용할 때, 그림의 (가)와 (나)에 들어갈 소자를 바르게 연결한 것은?

(가) (나)

전기기기

①SCR 인덕터
②인덕터 SCR
③인덕터 MOSFET
④MOSFET 인덕터

정답 보기

정답 ③ · 해설 보기

10.

동기발전기 2대를 병렬로 부하운전하는 경우, 기전력의 크기가 서로 다를 때 발생하는 현상으로 옳지 않은 것은? (단, 기전력의 위상, 주파수 등 다른 조건들은 동일하다)

전기기기

①발전기 사이에 동기화전류가 흐른다.
②발전기 사이에 역률의 차이가 발생한다.
③발전기 사이에 무효순환전류가 흐른다.
④기전력이 큰 발전기에 감자작용이 발생한다.

정답 보기

정답 ① · 해설 보기

11.

변압기의 여자전류에 대한 설명으로 옳은 것은?

전기기기

①여자전류는 진상전류이다.
②주파수가 증가하면 여자전류는 증가한다.
③1차측 권수가 증가하면 여자전류는 감소한다.
④철심의 투자율이 증가하면 여자전류는 증가한다.

정답 보기

정답 ③ · 해설 보기

12.

정격 6660/333 [V], 50 [Hz]인 단상변압기의 2차측 권수가 50회일 때, 변압기의 최대 자속[Wb]은?

전기기기

①0.02
②0.03
③0.04
④0.05

정답 보기

정답 ② · 해설 보기

13.

인버터를 이용한 유도전동기의 속도제어에 대한 설명으로 옳지 않은 것은?

전기기기

①전원 주파수가 증가하면 전동기 속도는 증가한다.
②인버터는 전동기에 가변 전압과 가변 주파수를 공급한다.
③최대토크는 전압의 제곱에 비례하고 주파수에 반비례한다.
④정격속도 이하에서 전압을 유지하고 주파수를 낮추면 철심의 자속 포화가 발생할 수 있다.

정답 보기

정답 ③ · 해설 보기

14.

정격전압 150 [V]의 직류분권전동기가 정격운전할 때 역기전력 145 [V], 기계적 출력 7.25 [kW]가 발생되었다. 이때 전기자저항[Ω]은? (단, 철손, 브러시손 및 기계손은 무시한다)

전기기기

①0.1
②0.15
③0.2
④0.25

정답 보기

정답 ① · 해설 보기

15.

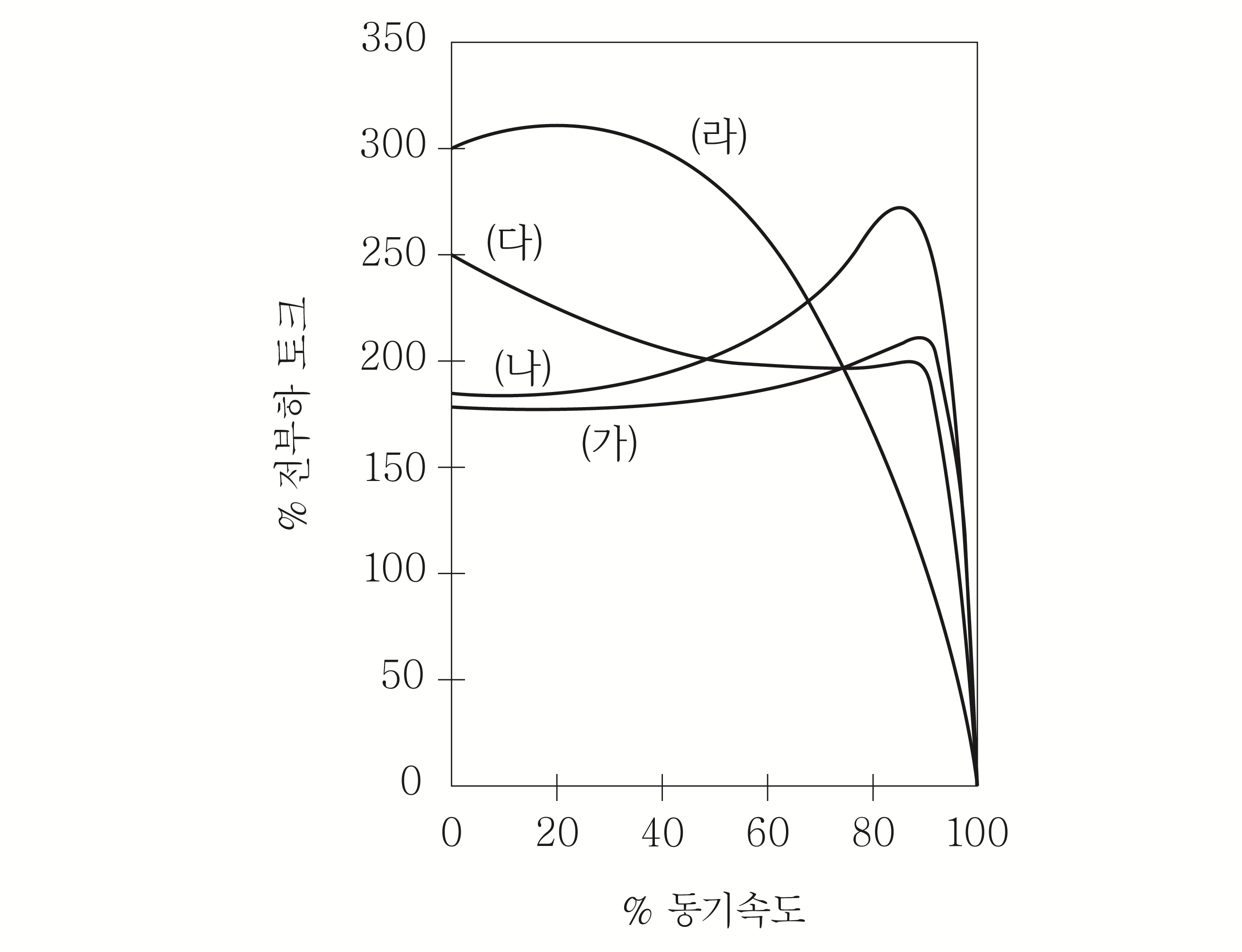

다음은 3상 농형유도전동기에 대한 NEMA 표준 토크 특성 곡선이다. 그림의 (가) ～ (라)에서 전부하 운전슬립이 가장 큰 전동기 특성 곡선과 해당 전동기의 설계등급(class)을 옳게 짝지은 것은?

전기기기

①(가) － class A
②(나) － class A
③(다) － class D
④(라) － class D

정답 보기

정답 ④ · 해설 보기

16.

유도전동기가 발전기 모드로 동작할 때의 설명으로 옳은 것은?

전기기기

①회생제동이 가능하다.
②슬립의 범위는 s $>$ 0이다.
③회전자계와 같은 방향으로 토크가 발생한다.
④회전자가 회전자계의 반대 방향으로 회전한다.

정답 보기

정답 ① · 해설 보기

17.

동기전동기의 제동권선에 대한 설명으로 옳지 않은 것은?

전기기기

①기동토크를 발생시킨다.
②부하 변동 시 난조를 방지한다.
③동기속도에서는 어떤 작용도 하지 않는다.
④제동권선은 외부 교류전원에 접속되어 동작한다.

정답 보기

정답 ④ · 해설 보기

18.

동기발전기의 전기자 권선법에 대한 설명으로 옳은 것은?

전기기기

①집중권은 고조파 억제 효과를 갖는다.
②분포권에서 기전력의 파형이 왜곡된다.
③단절권과 2층권이 주로 사용된다.
④전절권에서 코일피치는 극간격보다 짧다.

정답 보기

정답 ③ · 해설 보기

19.

역률 1의 상태로 부하 운전 중인 동기전동기가 있다. 이 동기전동기의 부하가 증가하면 발생하는 현상으로 옳지 않은 것은? (단, 단자전압과 계자전류는 일정하며, 고정자저항은 무시한다)

전기기기

①지상전류가 흐른다.
②유효전류가 증가한다.
③상전압이 유도전압보다 크다.
④상전압의 위상이 유도전압보다 앞선다.

정답 보기

정답 ③ · 해설 보기

20.

스위치드 릴럭턴스 전동기에 대한 설명으로 옳지 않은 것은?

전기기기

①회전자 극수와 고정자 치의 개수가 같으면 토크 발생이 어렵다.
②고정자권선은 집중권이고 회전자는 권선 없이 철심으로만 구성된다.
③토크의 맥동이 비교적 크기 때문에 진동 및 소음에 민감하지 않은 시스템에 주로 사용된다.
④펄스 개수에 비례하여 회전하므로 위치 및 속도 정보를 제공하는 피드백 시스템 없이도 구동이 가능하다.

정답 보기

정답 ④ · 해설 보기
