아래 회로의 a, b 단자에서의 테브난 등가저항 [Ω]은?

전기이론

①2.8
②3.0
③4.7
④6.0

정답 보기

정답 ① · 해설 보기

20 [

V

/m]의 전기장에 어떤 전하를 놓으면 4 [N]의 힘이 작용한다. 전하의 양 [C]은?

전기이론

①80
②10
③5
④0.2

정답 보기

정답 ④ · 해설 보기

주파수

f

[Hz], 단상 교류전압

V

[

V

]의 전원에 저항

R

[Ω], 인덕턴스 L [H]의 코일을 접속한 회로가 있다. L을 가감하여

R

에서 소모되는 전력을 L이 0일 때의

\frac{1}{2}

로 하려면 L [H]의 크기는?

전기이론

① $\frac{R ^{2}}{2 π f}$
② $\frac{R}{2 π f}$
③ $\frac{R}{π f}$
④ $\frac{2R}{π f}$

정답 보기

정답 ② · 해설 보기

평형 삼상회로에 대한 설명으로 옳지 않은 것은?

전기이론

①성형 결선(Y 결선)에서 선전류의 크기는 상전류의 크기와 같다.
②성형 결선(Y 결선)에서 선간전압의 크기는 상전압의 크기와 같다.
③부하에 공급되는 유효 전력 $P$ 는 $P = 3$ ×선간전압×선전류×역률이다.
④부하에 공급되는 유효 전력 $P$ 는 $P = 3$ ×상전압×상전류×역률이다.

정답 보기

정답 ② · 해설 보기

100 [mH]의 자기인덕턴스가 있다. 여기에 10 [A]의 전류가 흐를 때 자기인덕턴스에 축적되는 에너지의 크기 [J]는?

전기이론

①0.5
②1
③5
④10

정답 보기

정답 ③ · 해설 보기

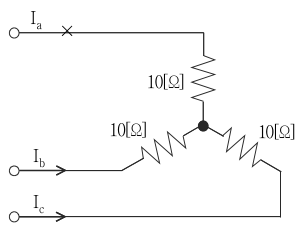

그림과 같이 3개의 저항을 Y결선하여 3상 대칭전원에 연결하여 운전하다가 한 선이 × 표시한 곳에서 단선되었다. 이때 회로의 선전류

I_{b}

는 단선 전에 비해 몇 [%]가 되는가?

(단, 부하의 상전압은 100 [

V

]이다)

전기이론

①100
②86.6
③57.7
④50

정답 보기

정답 ② · 해설 보기

RLC 직렬회로에서 L ＝ 50 [mH], C ＝ 5 [

μ

F]일 때 진동적 과도현상을 보이는 R [Ω]의 값은?

전기이론

①100
②200
③300
④400

정답 보기

정답 ① · 해설 보기

환상 연철심 주위에 전선을 250회 균일하게 감고 2 [A]의 전류를 흘려 철심 중의 자계가 100/

π

[AT/m]가 되도록 하였다. 이때, 철심 중의 자속밀도가 0.1 [Wb/m]이면 이 연철심의 비투자율은?

전기이론

①250
②500
③2,500
④5,000

정답 보기

정답 ③ · 해설 보기

아래 그림과 같이 반경 1 [cm]인 무한히 긴 직선도체에 20 [A]의 전류가 흐를 때, 이 직선도체의 중심으로부터 20 [cm] 떨어진 위치에서의 자계의 세기 H [AT/m]는?

전기이론

① $\frac{0.50}{π}$
② $\frac{0.53}{π}$
③ $\frac{5.0}{π}$
④ $\frac{50.0}{π}$

정답 보기

정답 ④ · 해설 보기

10.

R-L 직렬 부하회로에

v (t) = 2 V sin n ω t

[

V

] 의 교류전압이 인가되었다. 교류전압의 차수가 n ＝ 1 에서 n ＝ 10 으로 변경되는 경우, 임피던스와 전류의 크기는 어떻게 달라지는가?

(단, 과도현상은 무시한다)

임피던스 전류 크기

전기이론

①증가 감소
②감소 증가
③증가 증가
④감소 감소

정답 보기

정답 ① · 해설 보기

11.

각 상의 임피던스가 Z ＝ 4 ＋ j3 [Ω]인 평형 3상 Y부하에 정현파 상전류 10 [A]가 흐를 때, 이 부하의 선간전압의 크기 [

V

]는?

전기이론

①70
②87
③96
④160

정답 보기

정답 ② · 해설 보기

12.

V

_S의 크기를 갖는 스텝 전압을 t ＝ 0 시점에서 R-L 직렬회로에 인가했을 때 L 양단에 나타나는 순시 전압 파형을 옳게 나타낸 것은?

전기이론

정답 보기

정답 ④ · 해설 보기

13.

102 sin 3 π t [V]

를 기본파로 하는 비정현주기파의 제5고조파 주파수 [Hz]를 구하면?

전기이론

①5.5
②6.5
③7.5
④8.5

정답 보기

정답 ③ · 해설 보기

14.

정전용량 10 [

μ

F]인 콘덴서 양단에 200 [

V

]의 전압을 가했을 때 콘덴서에 축적되는 에너지 [J]는?

전기이론

①0.2
②2
③4
④20

정답 보기

정답 ① · 해설 보기

15.

아래 그림의 휘스톤 브리지 회로에서

R

＝ 50 [Ω],

R

＝ 5 [Ω],

R

₄ ＝ 30 [Ω]이라고 하면

R

의 값 [Ω]은? (단, 검류계(G)의 지시값은 0이다)

전기이론

①150
②200
③250
④300

정답 보기

정답 ④ · 해설 보기

16.

다음 그림의 회로에서

R

＝ 2 [Ω]이고 X_L ＝ 3

R

[Ω]인 경우에 각 부의 전압과 전류의 실효치가 다음과 같이 측정되었다. 저항

R

_L의 값 [Ω]은? (

V

_ab ＝ 100 [V], I ＝ 10 [A] )

전기이론

①2
②4
③6
④8

정답 보기

정답 ③ · 해설 보기

17.

어떤 부하의 리액턴스를 계산하기 위하여 전압

V

[

V

]를 인가하고 전력을 측정하니

P

[W]이고, 역률은

cos θ

였다. 이 회로의 리액턴스[Ω]는 어떻게 표현되는가?

전기이론

① $\frac{V ^{2} c o s θ}{P} 1 - cos^{2} θ$
② $\frac{V ^{2} s i n θ}{P} 1 - cos^{2} θ$
③ $\frac{V ^{2}}{P} 1 - cos^{2} θ$
④ $\frac{V ^{2}}{P} 1 - sin^{2} θ$

정답 보기

정답 ① · 해설 보기

18.

200 [

V

], 50 [W]의 정격을 갖는 전구 4개와 200 [

V

], 800 [W]의 정격을 갖는 전열기 1대를 모두 병렬 연결하여 동시에 사용할 경우 각 전구 및 전열기에 흐르는 전류의 총합 [A]은?

(단, 공급되는 전압은 200 [

V

]이다)

전기이론

①1
②2
③3
④5

정답 보기

정답 ④ · 해설 보기

19.

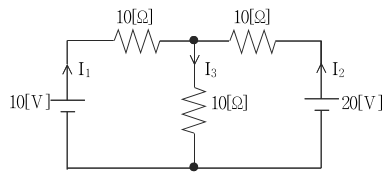

그림의 회로에서 전류 I [A]를 구하면?

전기이론

①0.5
②1
③1.5
④2

정답 보기

정답 ② · 해설 보기

20.

최대 눈금이 10 [mA], 내부저항 10 [Ω]의 전류계로 100 [A]까지 측정하려면 몇 [Ω]의 분류기가 필요한가?

전기이론

①0.01
②0.05
③0.001
④0.005

정답 보기

정답 ③ · 해설 보기
