9급 국가직 전기이론 2008년 기출문제

시행 2008-04-12 · 책형 안 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2008 9급 국가직 전과목

아래 회로에 대한 4단자 파라미터 행렬이 다음 식으로 주어질 때, 파라미터 A와 D를 구하면?

전기이론

①3, 6
②4, 12
③6, 3
④12, 4

정답 보기

정답 ③ · 해설 보기

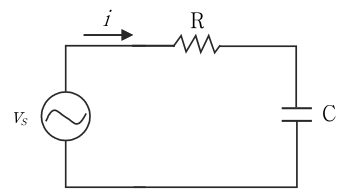

다음 그림과 같은 RC 직렬회로에 정현파 교류전원을 인가하였을 때, 저항 양단 전압과 콘덴서 양단 전압의 실효치가 같았다. 인가된 전압과 전류의 위상차 [°]는?

전기이론

①30
②45
③60
④90

정답 보기

정답 ② · 해설 보기

다음 회로에서 종속전류원 양단에 걸리는 전압 V [V]는?

전기이론

①10
②15
③30
④45

정답 보기

정답 ③ · 해설 보기

다음 회로에 교류전압(v_s)을 인가하였다. 전압(v_s)과 전류(i)가 동상이 되었을 때 X의 값 [Ω]은?

전기이론

①0.8
②0.6
③1.2
④1.0

정답 보기

정답 ① · 해설 보기

어떤 회로의 유효전력이 40 [W]이고 무효전력이 30 [Var]일 때 역률은?

전기이론

①0.5
②0.6
③0.7
④0.8

정답 보기

정답 ④ · 해설 보기

1상의 임피던스가 Z ＝ 80[Ω]＋ j60[Ω]인 Y 결선 부하에 선간전압이 200

3

[V]인 평형 3상 전원이 인가될 때, 이 3상 평형회로의 유효전력 [W]은?

전기이론

①320
②400
③960
④1,200

정답 보기

정답 ③ · 해설 보기

다음 직류회로에서 t ＝ 0 인 순간에 스위치를 닫을 경우 이 때 스위치로 흐르는 전류 i_s (0^＋) [A]는?

전기이론

①0
②3
③6
④9

정답 보기

정답 ② · 해설 보기

다음 회로에서 스위치 S를 충분히 오랜 시간 ①에 접속하였다가 t ＝ 0일 때 ②로 전환하였다. t ≥ 0에 대한 전류 i(t) [A]를 나타낸 식은?

전기이론

① $\frac{V}{R C} e^{- t / R C}$
② $\frac{V}{R C} e^{- t / R}$
③ $\frac{C V}{R} e^{- t / R C}$
④ $\frac{V}{R} e^{- t / R C}$

정답 보기

정답 ④ · 해설 보기

선간전압이 200 [V]인 평형 3상 전원에 1상의 저항이 100 [Ω]인 3상 델타(Δ) 부하를 연결할 경우 선전류 [A]는?

전기이론

① $\frac{2}{3}$
② $2$
③ $\frac{3}{2}$
④ $23$

정답 보기

정답 ④ · 해설 보기

10.

<그림 1>의 회로를 노턴(Norton)의 등가회로로 변환한 회로가 <그림 2>이다. 변환된 등가회로의 전류원 I [A]는?

전기이론

① $\frac{4}{5} + \frac{3}{5} e^{- t}$
② $4 + 3 e^{- t}$
③ $\frac{3}{5} e^{- t}$
④ $4 - 3 e^{- t}$

정답 보기

정답 ① · 해설 보기

11.

전류원과 전압원이 각각 존재하는 다음 회로에서 R₃에 흐르는 전류 [A]는?

전기이론

①1
②2. 5
③4
④5. 5

정답 보기

정답 ④ · 해설 보기

12.

다음 회로에서 출력전압 V_o [V]는?

전기이론

①4
②8
③9
④18

정답 보기

정답 ① · 해설 보기

13.

다음 브리지(bridge)회로에서 저항 R에 최대전력이 전달되기 위한 저항 R [Ω]은?

전기이론

① $\frac{22}{7}$
② $\frac{154}{45}$
③ $\frac{45}{14}$
④ $\frac{79}{24}$

정답 보기

정답 ① · 해설 보기

14.

직류 10 [V]의 전압을 1 [kΩ]의 저항 부하에 10분간 인가하였을 경우 소비된 에너지 [J]는?

전기이론

①10
②60
③100
④600

정답 보기

정답 ② · 해설 보기

15.

자속밀도 10 [Wb/m²]인 평등자계 내에 길이 10 [cm]의 직선도체가 자계와 수직방향으로 속도 10 [m/s]로 운동할 때 도체에 유기되는 기전력 [V]은?

전기이론

①1
②10
③100
④1,000

정답 보기

정답 ② · 해설 보기

16.

비투자율

μ_{s}

, 자속밀도

B

인 자계 중에 있는 자극

m

[Wb]이 받는 힘 [N]은?

(단,

μ_{0}

는 진공중의 투자율이다)

전기이론

① $\frac{μ _{0} μ _{s}}{B m}$
② $\frac{B m}{μ _{0} μ _{s}}$
③ $\frac{B m}{μ _{0}}$
④ $\frac{B m}{μ _{s}}$

정답 보기

정답 ② · 해설 보기

17.

직각좌표계 (x, y, z)의 원점에 점전하 0.3 [

μ

C]이 놓여져 있다. 이 점전하로부터 좌표점 (1, 2, －2) [m]에 미치는 전계 중 x 축 성분의 전계의 세기 [V/m]는?

(단, 매질은 진공이다)

전기이론

①100
②200
③300
④400

정답 보기

정답 ① · 해설 보기

18.

한 변의 길이가 30 [cm]인 정방형 전극판이 2 [cm] 간극으로 놓여있는 평행판 콘덴서가 있다. 이 콘덴서의 평행판 사이에 유전율이 10^－⁵ [F/m]인 유전체를 채우고 양 극판에 200 [V]의 전위차를 주면 축적되는 전하량 [C]은?

전기이론

①3 × 10^－3
②5 × 10^－3
③9 × 10^－3
④15 × 10^－3

정답 보기

정답 ③ · 해설 보기

19.

평행판 콘덴서에 전하량 Q [C]가 충전되어 있다. 이 콘덴서의 내부 유전체의 유전율이 두 배로 변한다면 콘덴서 내부의 전속밀도는?

전기이론

①변화 없다.
②2배가 된다.
③4배가 된다.
④절반으로 감소한다.

정답 보기

정답 ① · 해설 보기

20.

다음 회로에서 v_s ＝ 100 sin(

ω

t ＋ 30 °) [V]일 때 전류 i 의 최대 값 [A]은?

전기이론

①1
②2
③3
④5

정답 보기

정답 ② · 해설 보기
