9급 국가직 전기이론 2009년 기출문제

굵기가 일정한 원통형의 도체를 체적은 고정시킨 채 길게 늘여 지름이 절반이 되도록 하였다. 이 경우 길게 늘인 도체의 저항값은?

철심을 갖는 코일에 전류가 흐르면 전력손실이 발생한다. 이러한 자기회로에서 전력손실이 발생하는 원인이 아닌 것은?

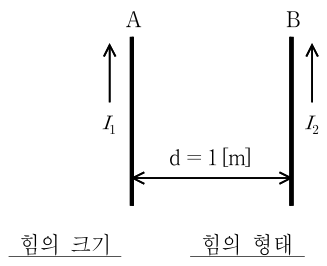

공기 중에서 무한히 긴 두 도선 A, B가 평행하게 d ＝ 1 [m]의 간격을 두고 있다. 이 두 도선 모두 1 [A]의 전류가 같은 방향으로 흐를 때, 도선 B에 작용하는 단위길이당 힘의 크기 [N/m] 및 형태를 옳게 구한 것은?

힘의 크기 힘의 형태

정전용량이 10 [μF]과 40[μF]인 2개의 커패시터를 직렬연결한 회로가 있다. 이 직렬회로에 10 [V]의 직류전압을 인가할 때, 10 [μF]의 커패시터에 축적되는 전하의 양 [C]은?

저항값이 10 [Ω]인 $\frac{100}{\pi }$[mH]의 코일이 있다. 50 [Hz]의 교류전원을

인가할 때, 이 코일의 임피던스 각 [ ° ]은?

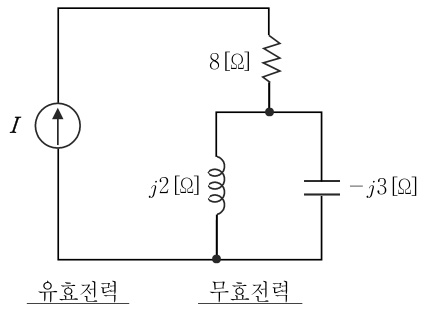

아래의 교류회로에 $i$(t) ＝ 4 sin($\omega t$－30 °) [A]의 전류원을 주었을 때, 유효전력 [W]과 무효전력 [Var]을 옳게 나타낸 것은?

유효전력 무효전력

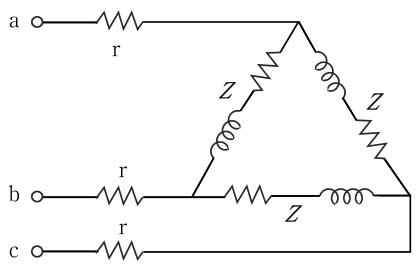

아래의 각 상에 Z ＝ 3 ＋ $j$6 [Ω] 인 부하가 △로 접속되어 있다. 입력단자 a, b, c에 300 [V]의 3상 대칭전압을 인가할 때, 각 선로의 저항이 r ＝ 1 [Ω]이면 부하의 상전류 [A]는?

반지름 a인 무한히 긴 원통형 도체에 직류전류가 흐르고 있다. 이때 전류에 의해 발생되는 자계 H가 원통축으로부터의 수직거리 r에 따라 변하는 모양을 옳게 나타낸 것은?

v(t) ＝ $\sqrt{2}$$V_1$ sin($\omega t$ ＋ a) ＋ $\sqrt{2}$$V_3$ sin (3 $\omega t$ ＋ $\beta$) [V]인 순시전압을 정전용량이 C [F]인 커패시터에 인가하였다. 이때 커패시터에 흐르는 전류의 실효값 [A]은?

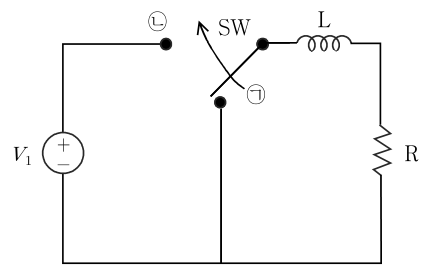

아래 회로에서 오랫동안 ㉠의 위치에 있던 스위치 SW를 t ＝ 0^＋인 순간에 ㉡의 위치로 전환하였다. 충분한 시간이 흐른 후에 인덕터 L에 저장되는 에너지 [J]는? (단, $V_1$ ＝ 100 [V], R ＝ 20 [Ω], L ＝ 0.2 [H]이다)

내부저항 3 [Ω], 기전력 12 [V]인 직류전원에 어떤 부하저항 R [Ω]을 접속하였더니 부하저항이 소비하는 전력이 9 [W]였다. 이때 부하저항에 흐르는 전류와, 최대전력이 전달되도록 회로를 구성한 경우에 흐르는 전류와의 차 [A]는?

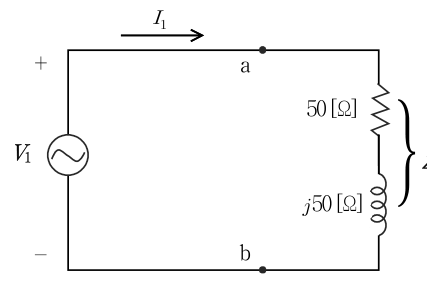

아래 회로의 a － b단에 커패시터를 연결하여 역률을 1.0으로 만들고자 한다. 필요한 커패시터의 정전용량 [μF]은? (단, 입력전압은 100 [V]의 최대값과 50 [Hz]의 주파수를 갖는다)

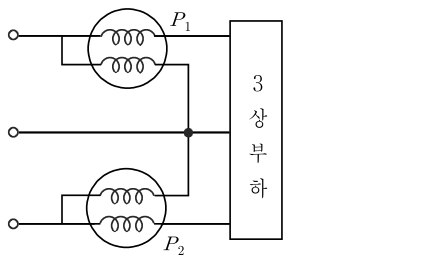

아래의 3상 부하에서 소비되는 전력을 2전력계법으로 측정하였더니 전력계의 눈금이 P₁ ＝ 150 [W], P₂ ＝ 50 [W]를 각각 지시하였다. 이때 3상 부하의 소비전력 [W]은? (단, 부하역률은 0.9이다)

① 90 ② 100 ③ 180 ④ 200

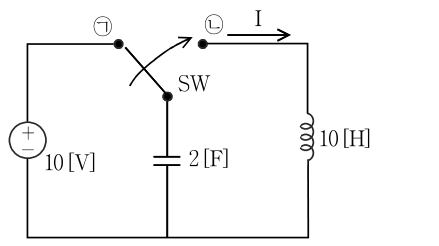

아래 회로에서 t ＝ 0^＋인 순간에 스위치 SW를 ㉠에서 ㉡으로 전환하였다. 이 순간 인덕터에 흐르는 전류의 크기 [A]는?

① 5 ② ∞ ③ 10 ④ 0

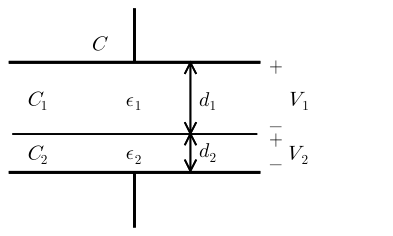

아래 평판 커패시터의 극판 사이에 서로 다른 유전체를 평판과 평행하게 각각 $d_1$, $d_2$의 두께로 채웠다. 각각의 정전용량을 $C_1$과 $C_2$라 할 때, $C_1$/$C_2$의 값은? (단, $V_1$ ＝ $V_2$이고, $d_1$ ＝ 2 $d_2$이다)

① 0.5 ② 1 ③ 2 ④ 4

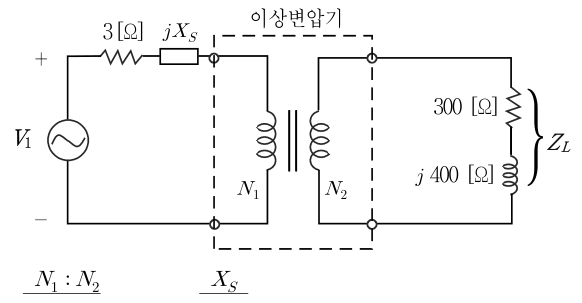

아래의 4단자 회로망에서 부하 Z_L에 최대전력을 공급하기 위해서 변압기를 결합하여 임피던스 정합을 시키고자 한다. 변압기의 권선비와 $X_S$ [Ω]를 옳게 나타낸 것은?

$N_1:N_2$ $X_S$

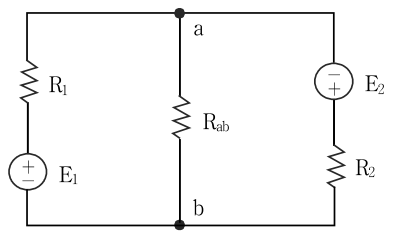

아래의 회로에서 R_ab에 흐르는 전류가 0이 되기 위한 조건은? (단, R₁$\ne$R₂이다)

기전력 1.5 [V], 내부저항 0.2 [Ω]인 전지가 15개 있다. 이것들을 모두 직렬로 접속하여 3 [Ω]의 부하저항을 연결할 경우의 부하 전류값 [A]과, 모두 병렬로 접속하여 3 [Ω]의 부하저항을 연결할 경우의 부하 전류값 [A]을 가장 가깝게 나타낸 것은?

직렬 병렬

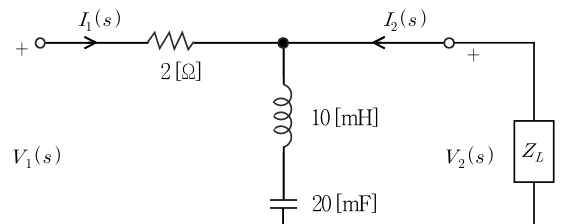

아래 4단자 회로망에서 부하 $Z_L$을 개방할 때, 입력 어드미턴스는?

(단, $s$는 복소주파수이다)

한 상의 임피던스가 30 ＋ j40 [Ω]인 Y결선 평형부하에 선간전압 200 [V]를 인가할 때, 발생되는 무효전력 [Var]은?
