9급 국가직 전기이론 2010년 기출문제

저항과 코일이 직렬로 연결된 회로에 100 [V]의 직류전압을 인가하니 250 [W]가 소비되고, 100 [V]의 교류전압을 인가하면 160 [W]가 소비된다. 이 회로의 저항 [Ω]과 임피던스 [Ω]는?

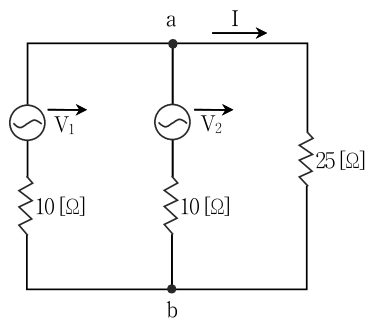

다음의 회로에서 전류 I [A]는? (단, $\overrightarrow{{\mathrm{V}}_1}=100+j200[\mathrm{V}]$,

$\overrightarrow{{\mathrm{V}}_2}=200+j100[\mathrm{V}]$이고, $\overrightarrow{{\mathrm{V}}_1}$ 및 $\overrightarrow{{\mathrm{V}}_2}$는 페이저(phasor)이다)

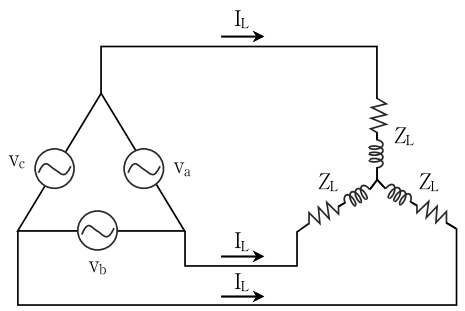

다음의 회로처럼 Δ결선된 평형 3상전원에 Y결선된 평형 3상부하를 연결하였다. 상전압 v_a, v_b, v_c의 실효치는 210 [V]이며, 부하 ${\mathrm{Z}}_{\mathrm{L}}=1+\mathrm{j}\sqrt{2}$ [Ω]이다. 평형 3상부하에 흐르는 선전류 I_L [A]은?

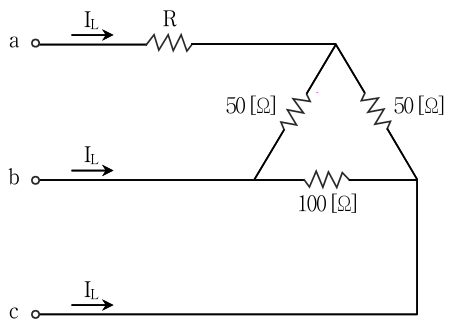

다음의 회로에 평형 3상전원을 인가했을 때 각 선에 흐르는 전류 I_L[A]가 같으면 R [Ω]은?

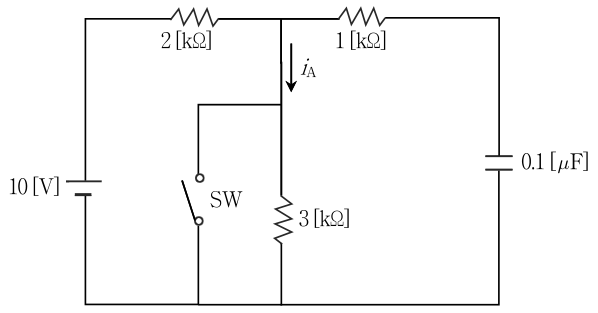

다음의 회로에서 스위치(SW)가 충분한 시간동안 열려 있다가 t ＝ 0인 순간에 스위치를 닫았다. 시간에 따른 전류 i_A의 값으로 옳은 것은? (단, i_A(0_－)는 초기전류, i_A(0_＋)는 스위치를 닫은 직후의 전류, i_A(∞)는 정상상태의 전류이며, 단위는 [mA]이다)

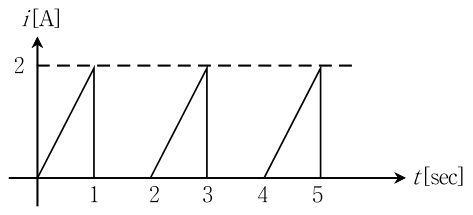

다음의 그림과 같은 주기함수의 전류가 3 [Ω]의 부하저항에 공급될 때 평균전력 [W]은?

다음의 <회로 A> 및 <회로 B>에서 전압 및 전류의 응답파형으로 서로 유사한 경향을 보이는 것들끼리 묶은 것은? (단, 회로는 모두 t ＝ 0에서 스위치(SW)를 닫으며 초기조건은 0이다)

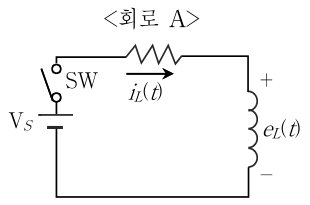

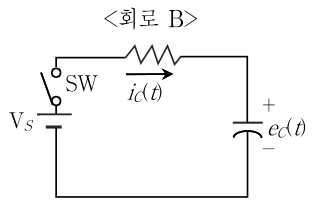

<회로 A> <회로 B>

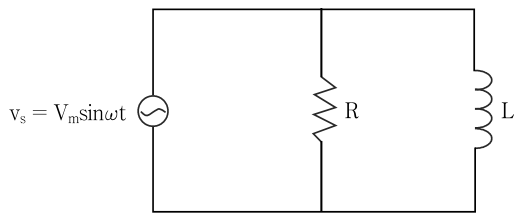

다음의 회로에서 실효값 100 [V]의 전원 v_s를 인가한 경우에 회로 주파수와 무관하게 전류 i_s가 전원과 동상이 되도록 하는 C [$\mu$F]는? (단, R ＝ 10 [Ω], L ＝ 1 [mH]이다)

권수가 600회인 코일에 3 [A]의 전류를 흘렸을 때 10^-3 [Wb]의 자속이 코일과 쇄교하였다면 인덕턴스 [mH]는?

다음의 회로에서 역률각(위상각) 표시로 옳은 것은?

전기력선의 성질에 대한 설명으로 옳은 것은?

2 [Ω]과 4 [Ω]의 병렬회로 양단에 40 [V]를 가했을 때 2 [Ω]에서 발생하는 열은 4 [Ω]에서 발생하는 열의 몇 배인가?

‘폐회로에 시간적으로 변화하는 자속이 쇄교할 때 발생하는 기전력’, ‘도선에 전류가 흐를 때 발생하는 자계의 방향’, ‘자계 중에 전류가 흐르는 도체가 놓여 있을 때 도체에 작용하는 힘의 방향’을 설명하는 법칙들은 각각 무엇인가?

병렬 RLC 공진회로에 대한 설명으로 옳은 것은?

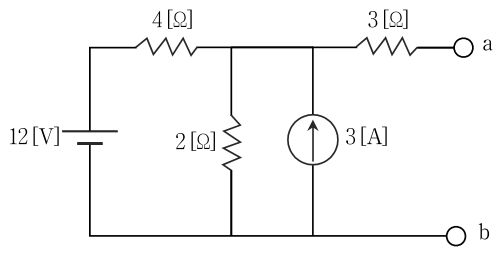

다음의 회로에 대한 테브난 등가회로를 구하려 한다. a, b단자에서의 테브난 등가전압 [V]은?

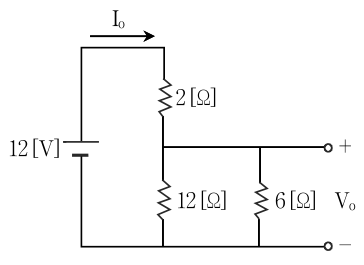

다음의 회로에서 전압 V_o [V]와 전류 I_o [A]는?

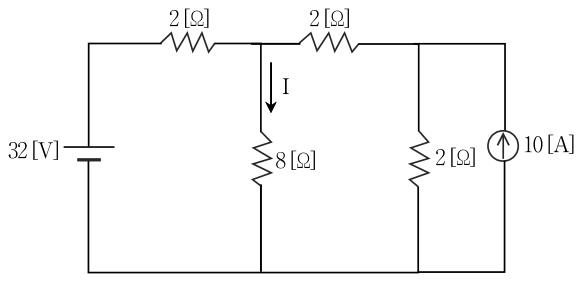

다음의 회로에서 전류 I [A]는?

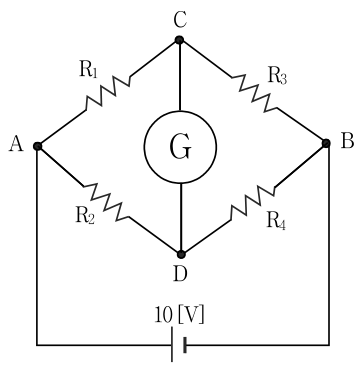

다음의 회로에서 R₁ ＝ 3 [Ω], R₂ ＝ 6 [Ω], R₃ ＝ 5 [Ω], R₄ ＝ 10 [Ω]일 때 최대전력을 소모하는 저항은? (단, G는 검류계이다)

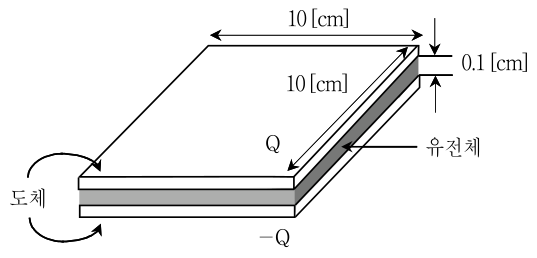

다음의 그림에서 도체는 10 [C]의 전하량으로 대전되어 있다. 이때 유전체 (유전율 ε [F/m])내에서의 전계의 세기 [V/m]는?

(단, 가장자리에서의 전속의 Fringing effect는 무시한다)

내구의 반지름이 a [m], 외구의 반지름이 b [m]인 동심 구형 콘덴서에서 내구의 반지름과 외구의 반지름을 각각 2a [m], 2b [m]로 증가시키면 구형 콘덴서의 정전용량은 몇 배로 되는가?
