9급 국가직 전기이론 2012년 기출문제

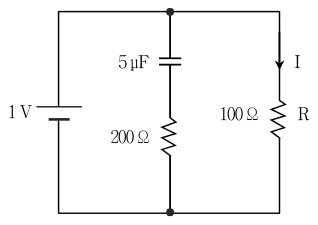

다음 회로는 저항과 축전기로 구성되어 있다. 직류 전압을 인가하고 충분한 시간이 지난 후 R ＝ 100 Ω에 흐르는 전류 I [A]는?

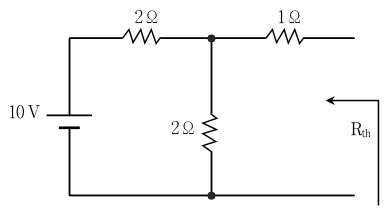

다음 회로에 표시된 테브난등가저항[Ω]은?

다음 회로에서 충분한 시간이 지난 후 2개의 인덕터에 저장된 에너지의 합[mJ]은?

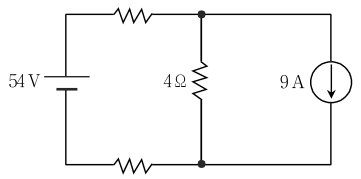

다음 회로에서 9 A의 전류원이 회로에서 추출해 가는 전력[W]은?

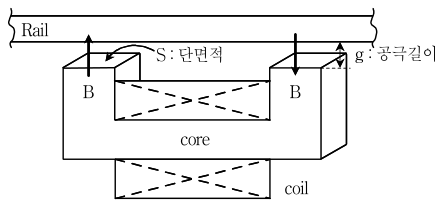

다음 그림과 같은 자기부상 열차의 전자석이 발생시키는 부상력 F [N]는? (단, 공극에 저장된 자기에너지는 자속밀도 B, 공기투자율 μ₀, 전자석의 단면적 S, 공극길이 g 등의 관계식으로 결정된다)

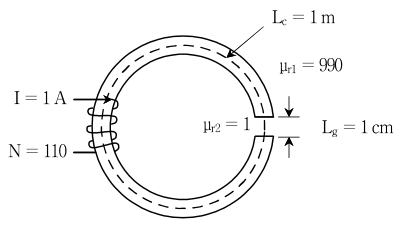

다음과 같은 토러스형 자성체를 갖는 자기회로에 코일을 110회 감고 1 A의 전류를 흘릴 때, 공극에서 발생하는 기자력[AT/m] 강하는? (단, 이때 자성체의 비투자율 μ_r1은 990이고, 공극내의 비투자율은 μ_r2는 1이다. 자성체와 공극의 단면적은 1 cm²이고, 공극을 포함한 자로 전체 길이 L_c는 1 m, 공극의 길이 L_g는 1 cm이다. 누설자속 및 공극 주위의 플린징 효과는 무시한다)

인덕턴스가 100 mH인 코일에 전류가 0.5초 사이에 10 A에서 20 A로 변할 때, 이 코일에 유도되는 평균기전력[V]과 자속의 변화량[Wb]은?

V Wb

전기력선의 성질에 대한 설명으로 옳지 않은 것은?

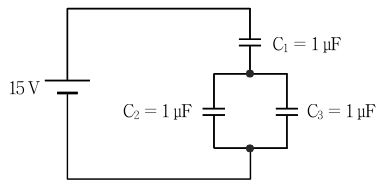

다음 회로에서 콘덴서 C₁ 양단의 전압[V]은?

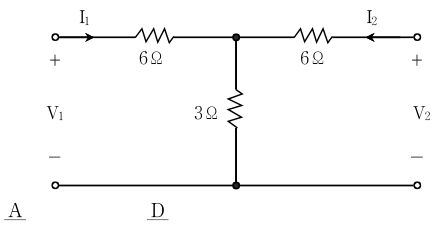

다음 회로에 대한 전송 파라미터 행렬이 아래 식으로 주어질 때, 파라미터 A와 D는?

$\left[\begin{array}{c}{\mathrm{V}}_1\\ {\mathrm{I}}_1\end{array}\right]=\left[\begin{array}{cc}\mathrm{A}& \mathrm{B}\\ \mathrm{C}& \mathrm{D}\end{array}\right]\left[\begin{array}{c}{\mathrm{V}}_2\\ -{\mathrm{I}}_2\end{array}\right]$

A D

교류회로에 대한 설명으로 옳지 않은 것은?

부하에 인가된 전압이 v(t) ＝ 100cos(ωt ＋ 30°) V이고, 전류 i(t) ＝ 10cos(ωt － 30°) A가 흐를 때, 복소전력[VA]은?

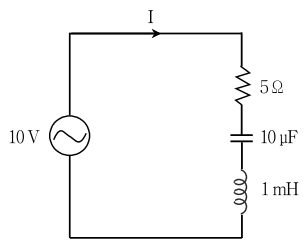

다음 R－L－C 직렬회로에서 회로에 흐르는 전류 I는 전원의 주파수에 따라 크기가 변한다. 임의의 주파수에서 회로에 흐르는 전류가 최대가 되었다고 하면, 그때의 전류 I [A]는?

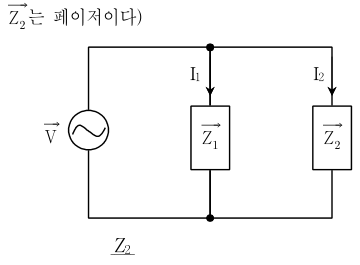

다음 회로에서 $\vec{\mathrm{V}}$ ＝ 100∠0° Vrms, $\overrightarrow{{\mathrm{Z}}_1}$ ＝ 4 ＋ j3 Ω, $\overrightarrow{{\mathrm{Z}}_2}$＝ 3 － j4 Ω이라 하였을 때, Z₁과 Z₂에서 각각 소비되는 전력[kW]은? (단, $\vec{\mathrm{V}},\overrightarrow{{\mathrm{Z}}_1},\overrightarrow{{\mathrm{Z}}_2}$는 페이저이다)

Z₁ Z₂

평형 3상 교류회로의 $\Delta$와 Y결선에서 전압과 전류의 관계에 대한 설명으로 옳지 않은 것은?

부하 한 상의 임피던스가 6 ＋ j8 Ω인 3상 $\Delta$결선회로에 100 V의 전압을 인가할 때, 선전류[A]는?

다음과 같은 불평형 3상 4선식 회로에 대칭 3상 상전압 200 V를 가할 때, 중성선에 흐르는 전류 I_n [A]은? (단, R_a ＝ 10 Ω, R_b ＝ 5 Ω, R_c ＝ 20 Ω이다)

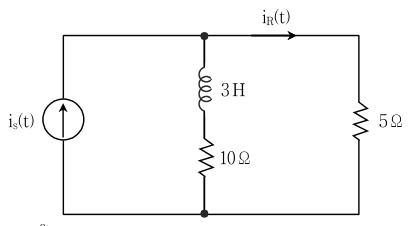

다음 회로에서 전원전류 i_s(t)로 크기가 3 A인 스텝전류를 t ＝ 0인 시점에 회로에 인가하였을 때, 저항 5 Ω에 흐르는 전류 i_R(t) [A]는? (단, 모든 소자의 초기전류는 0이다)

다음 R－L 회로에서 t ＝ 0인 시점에 스위치(SW)를 닫았을 때에 대한 설명으로 옳은 것은?

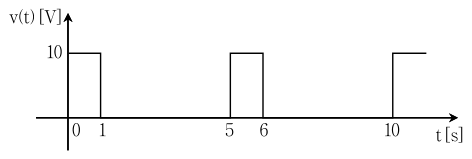

다음과 같은 주기함수의 실효치 전압[V]은?
