9급 국가직 전기이론 2013년 기출문제

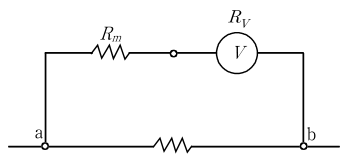

전압계의 측정 범위를 넓히기 위해 내부 저항 $R_V$인 전압계에 직렬로 저항 $R_m$을 접속하여 그림의 ab 양단 전압을 측정하였다. 전압계의 지시 전압이 $V$₀ 일 때 ab 양단 전압은?

(A), (B), (C)가 각각 설명하고 있는 법칙들을 바르게 연결한 것은?

(A) 전자유도에 의한 기전력은 자속변화를 방해하는 전류가 흐르도록 그 방향이 결정된다.

(B) 전류가 흐르고 있는 도선에 대해 자기장이 미치는 힘의 방향을 정하는 법칙으로, 전동기의 회전방향을 결정하는데 유용하다.

(C) 코일에 발생하는 유도기전력의 크기는 쇄교자속의 시간적 변화율과 같다.

(A) (B) (C)

다음 콘덴서 직병렬 회로에 직류전압 180 [V]를 연결하였다. 이 회로의 합성 정전용량과 C₂ 콘덴서에 걸리는 전압은?

합성 정전용량[$\mu$F] 전압[V]

어떤 4단자망의 전송파라미터 행렬 $\left[\begin{array}{cc}A& B\\ C& D\end{array}\right]$가 $\left[\begin{array}{cc}\sqrt{5}& j400\\ -\frac{j}{100}& \sqrt{5}\end{array}\right]$로 주어질 때 영상임피던스[Ω]는?

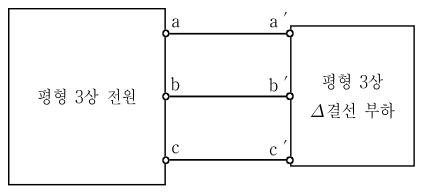

평형 3상 전원을 그림과 같이 평형 3상 $\Delta$결선 부하에 접속하였다. 3상 전원과 각 상의 부하 임피던스는 그대로 두고 부하의 결선 방식만 Y결선으로 바꾸었을 때의 설명으로 옳지 않은 것은?

어떤 직류회로 양단에 10 [Ω]의 부하저항을 연결하니 100 [mA]의 전류가 흘렀고, 10 [Ω]의 부하저항 대신 25 [Ω]의 부하저항을 연결하니 50 [mA]로 전류가 감소하였다. 이 회로의 테브난 등가전압과 등가저항은?

등가전압[V] 등가저항[Ω]

간격 d인 평행판 콘덴서의 단위면적당 정전용량을 C 라 할 때, 그림과 같이 극판 사이에 두께 $\frac{d}{3}$의 도체평판을 넣는다면 단위면적당 정전용량은?

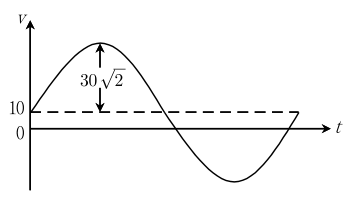

다음은 $v(t)=10+30\sqrt{2}\sin \omega t[\mathrm{V}]$의 그래프이다. 이 전압의 실효값 [V]은?

다음 회로에 상전압 100 [V]의 평형 3상 $\Delta$결선 전원을 가했을 때, 흐르는 선전류(I_b)의 크기 [A]는? (단, 상순은 a, b, c로 한다)

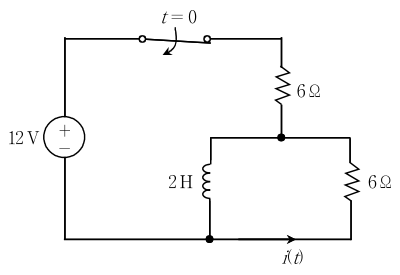

다음 회로에서 스위치가 충분히 오랜 시간 동안 닫혀 있다가 t ＝ 0 인 순간에 열렸다. 스위치가 열린 직후의 전류 i(0+)와 시간이 무한히 흘렀을 때의 전류 i(∞)는?

i(0+)[A] i(∞)[A]

30 [cm]의 간격으로 평행하게 가설된 무한히 긴 두 전선에 1.5$\pi$ [A]의 직류 전류가 서로 반대 방향으로 각각 흐를 때, 두 전선 사이 중간 지점에서의 자기장의 세기 [A/m]는?

RLC 직렬 교류회로의 공진 현상에 대한 설명으로 옳지 않은 것은?

기전력이 1.5 [V], 내부 저항이 3 [Ω]인 전지 3개를 같은 극끼리 병렬로 연결하고, 어떤 부하저항을 연결하였더니 부하에 0.5 [A]의 전류가 흘렀다. 부하저항의 값을 두 배로 높였을 때, 부하에 흐르는 전류 [A]는?

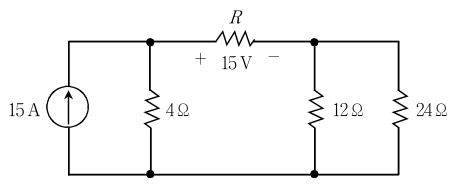

다음 회로에서 저항 R의 양단 전압이 15 [V]일 때, 저항 R [Ω]은?

RC 직렬회로에 200 [V]의 교류전압을 인가하였더니 10 [A]의 전류가 흘렀다. 전류가 전압보다 위상이 60° 앞설 때, 저항 [Ω]은?

균일 자기장(z축 방향) 내에 길이가 0.5 [m]인 도선을 y축 방향으로 놓고 2 [A]의 전류를 흘렸더니 6 [N]의 힘이 작용하였다. 이 도선을 그림과 같이 z축에 대해 수직이며 x축에 대해 30° 방향으로 v ＝ 10 [m/s]의 속도로 움직일 때, 발생되는 유도기전력의 크기 [V]는?

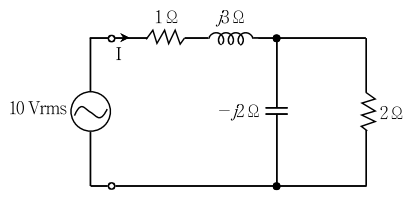

다음 회로의 역률과 유효전력은?

역률 유효전력[W]

다음 회로에서 스위치가 충분히 오랜 시간 동안 열려 있다가 t ＝ 0인 순간에 닫혔다. t ＞ 0일 때의 출력전압 v(t) [V]는?

다음 회로에서 최대 평균전력을 전달하기 위한 부하 임피던스 Z_L [Ω]은?

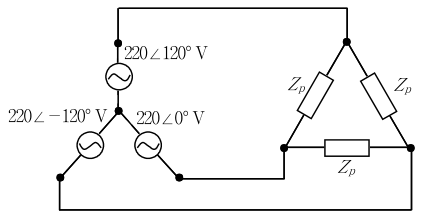

다음은 Y － $\Delta$로 결선한 평형 3상 회로이다. 부하의 상전류와 선전류의 크기는? (단, 각 상의 부하 임피던스 Z_p ＝ 24 ＋ j18 [Ω]이다)

상전류[A] 선전류[A]
