어떤 코일에 흐르는 전류가 0.1초 사이에 20 A에서 4 A까지 일정한 비율로 변하였다. 이 때 20 V의 기전력이 발생한다면 코일의 자기 인덕턴스[H]는?

저항이 5 Ω인 R－L 직렬회로에 실효값 200 V인 정현파 전원을 연결하였다. 이 때 실효값 10 A의 전류가 흐른다면 회로의 역률은?

어떤 회로에 전압 100 V를 인가하였다. 이 때 유효전력이 300 W이고 무효전력이 400 Var라면 회로에 흐르는 전류[A]는?

R－C 직렬회로에 직류전압 100 V를 연결하였다. 이 때 커패시터의 정전용량이 1 $\mu \mathrm{F}$이라면 시정수를 1초로 하기 위한 저항[MΩ]은?

도체의 전기저항 R [Ω]과 고유저항 $\rho$ [Ω·m], 단면적 A [m²], 길이 l [m]의 관계에 대한 설명으로 옳은 것만을 모두 고르면?

ㄱ. 전기저항 R은 고유저항 $\rho$에 비례한다.

ㄴ. 전기저항 R은 단면적 A에 비례한다.

ㄷ. 전기저항 R은 길이 l에 비례한다.

ㄹ. 도체의 길이를 n배 늘리고 단면적을 1/n배만큼 감소시키는 경우, 전기저항 R은 n²배로 증가한다.

저항 R, 인덕터 L, 커패시터 C 등의 회로 소자들을 직렬회로로 연결했을 경우에 나타나는 특성에 대한 설명으로 옳은 것만을 모두 고르면?

ㄱ. 인덕터 L만으로 연결된 회로에서 유도 리액턴스 $X_L=\omega L$ [Ω]이고, 전류는 전압보다 위상이 90° 앞선다.

ㄴ. 저항 R과 인덕터 L이 직렬로 연결되었을 때의 합성 임피던스의 크기 $|Z|=\sqrt{R^2+(\omega L{)}^2}$ [Ω]이다.

ㄷ. 저항 R과 커패시터 C가 직렬로 연결되었을 때의 합성 임피던스의 크기 $|Z|=\sqrt{R^2+(\omega C{)}^2}$ [Ω]이다.

ㄹ. 저항 R, 인덕터 L, 커패시터 C가 직렬로 연결되었을 때의 일반적인 양호도(quality factor) $Q=\frac{1}{R}\sqrt{\frac{L}{C}}$로 정의한다.

다음 회로에서 단자 a와 b 사이의 테브냉(Thevenin) 등가저항 R_TH [kΩ]와 개방 회로 전압 V_oc [V]는?

R_TH [kΩ] V_oc [V]

다음 회로에서 단자 a와 b 사이에 흐르는 전류[A]는?

권선비가 10 : 1인 이상적인 변압기가 있다. 1차 측은 실효값 200∠0° V인 전원에 연결되었고 2차 측은 10∠30° Ω인 부하에 연결되었을 때, 변압기의 1차 측에 흐르는 전류[A]는?

다음 회로에 대한 설명으로 옳은 것만을 <보기>에서 모두 고르면? (단, 총 전하량 Q_T ＝ 400 $\mu \mathrm{C}$이고, 정전용량 C₁＝3 $\mu \mathrm{F}$, C₂＝2 $\mu \mathrm{F}$, C₃＝2 $\mu \mathrm{F}$이다)

	<보 기>
ㄱ. Q2 [$\mu \mathrm{C}$] ＝ Q3 [$\mu \mathrm{C}$] ㄴ. 커패시터의 총 합성 정전용량 CT ＝ 4 $\mu \mathrm{F}$ ㄷ. 전압 V ＝ 100 V ㄹ. C1에 축적되는 전하 Q1 ＝ 300 $\mu \mathrm{C}$

솔레노이드 코일의 단위길이당 권선수를 4배로 증가시켰을 때, 인덕턴스의 변화는?

전기장 내의 한 점 a에서 다른 점 b로 －4 C의 전하를 옮기는데 32 J의 일이 필요하다. 이 경우에 두 점 사이의 전위차 크기[V]는?

다음 R－C 병렬회로에서 커패시터에 흐르는 전류 $i(t)$ [A]는?

(단, $i_s(t)=10\sqrt{2}$cos(wt＋45°)A이다)

R－L－C 병렬회로에서 저항 10 Ω, 인덕턴스 100 H, 정전용량 10⁴ $\mu \mathrm{F}$일 때 공진 현상이 발생하였다. 이 때 공진 주파수[Hz]는?

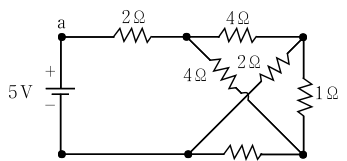

다음 회로에서 저항 2 Ω에 소비되는 전력[W]은?

다음 회로에서 저항 4 Ω에 흐르는 전류 I [A]는?

v [m/s]의 속도를 가진 전자가 B [Wb/m²]의 평등 자계에 직각으로 들어가면 등속원운동을 한다. 이 때 원운동의 주기 T [s]와 원의 반지름 r [m]은? (단, 전자의 전하는 q [C], 질량은 m [kg]이다)

T [s] r [m]

다음 회로에서 단자 a, b, c에 대칭 3상 전압을 인가하여 각 선전류가 같은 크기로 흐르게 하기 위한 저항 R [Ω]은?

다음 R－L－C 직렬회로에서 스위치 S를 닫은 후에 흐르는 과도전류의 파형 특성은?

다음은 교류 정현파의 최댓값과 다른 값들과의 상관관계를 나타낸 것이다. 실효값 (A)와 파고율 (B)는?

파형	최댓값	실효값	파형률	파고율
교류 정현파	$V_m$	(A)	$\frac{\pi }{2\sqrt{2}}$	(B)
