9급 국가직 전기이론 2016년 기출문제

시행 2016-04-09 · 책형 2 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2016 9급 국가직 전과목

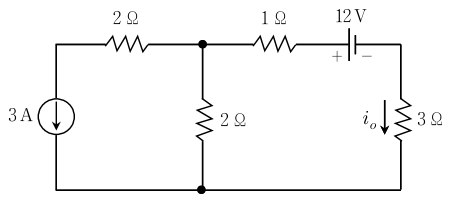

다음 회로에서 3 Ω에 흐르는 전류

i_{o}

[A]는?

전기이론

①－3
②3
③－4
④4

정답 보기

정답 ① · 해설 보기

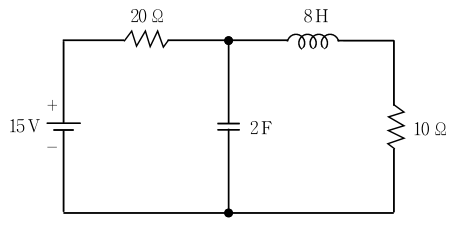

다음 회로에서 정상상태에 도달하였을 때, 인덕터와 커패시터에 저장된 에너지[J]의 합은?

전기이론

①2.6
②26
③260
④2,600

정답 보기

정답 ② · 해설 보기

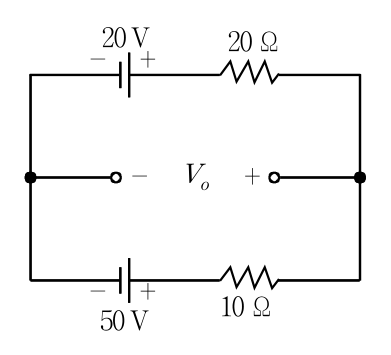

다음 회로에서 전압

V_{o}

[V]는?

전기이론

①－60
②－40
③40
④60

정답 보기

정답 ③ · 해설 보기

히스테리시스 특성 곡선에 대한 설명으로 옳지 않은 것은?

전기이론

①히스테리시스 손실은 주파수에 비례한다.
②곡선이 수직축과 만나는 점은 잔류자기를 나타낸다.
③자속밀도, 자기장의 세기에 대한 비선형 특성을 나타낸다.
④곡선으로 둘러싸인 면적이 클수록 히스테리시스 손실이 적다.

정답 보기

정답 ④ · 해설 보기

이상적인 변압기에서 1차측 코일과 2차측 코일의 권선비가

\frac{N _{1}}{N _{2}}

＝ 10일 때, 옳은 것은?

전기이론

①2차측 소비전력은 1차측 소비전력의 10배이다.
②2차측 소비전력은 1차측 소비전력의 100배이다.
③1차측 소비전력은 2차측 소비전력의 100배이다.
④1차측 소비전력은 2차측 소비전력과 동일하다.

정답 보기

정답 ④ · 해설 보기

비투자율 100인 철심을 코어로 하고 단위길이당 권선수가 100회인 이상적인 솔레노이드의 자속밀도가 0.2 Wb/m²일 때, 솔레노이드에 흐르는 전류[A]는?

전기이론

① $\frac{20}{π}$
② $\frac{30}{π}$
③ $\frac{40}{π}$
④ $\frac{50}{π}$

정답 보기

정답 ④ · 해설 보기

50 V, 250 W 니크롬선의 길이를 반으로 잘라서 20 V 전압에 연결하였을 때, 니크롬선의 소비전력[W]은?

전기이론

①80
②100
③120
④140

정답 보기

정답 ① · 해설 보기

정전계 내의 도체에 대한 설명으로 옳지 않은 것은?

전기이론

①도체표면은 등전위면이다.
②도체내부의 정전계 세기는 영이다.
③등전위면의 간격이 좁을수록 정전계 세기가 크게 된다.
④도체표면상에서 정전계 세기는 모든 점에서 표면의 접선방향으로 향한다.

정답 보기

정답 ④ · 해설 보기

단상 교류회로에서 80 kW의 유효전력이 역률 80 %(지상)로 부하에 공급되고 있을 때, 옳은 것은?

전기이론

①무효전력은 50 kVar이다.
②역률은 무효율보다 크다.
③피상전력은 $1002$ kVA이다.
④코일을 부하에 직렬로 추가하면 역률을 개선시킬 수 있다.

정답 보기

정답 ② · 해설 보기

10.

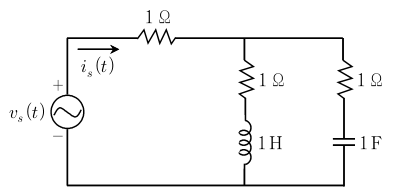

다음 회로에서

v_{s} (t) = 20 cos (t)

V의 전압을 인가했을 때, 전류

i_{s} (t)

[A]는?

전기이론

① $10 cos (t)$
② $20 cos (t)$
③ $10 cos (t - 45^{\circ})$
④ $20 cos (t - 45^{\circ})$

정답 보기

정답 ① · 해설 보기

11.

커패시터만의 교류회로에 대한 설명으로 옳지 않은 것은?

전기이론

①전압과 전류는 동일 주파수이다.
②전류는 전압보다 위상이 $\frac{π}{2}$ 앞선다.
③전압과 전류의 실횻값의 비는 1이다.
④정전기에서 커패시터에 축적된 전하는 전압에 비례한다.

정답 보기

정답 ③ · 해설 보기

12.

R - L - C

직렬회로에서

R : X_{L} : X_{C} = 1 : 2 : 1

일 때, 역률은?

전기이론

① $\frac{1}{2}$
② $\frac{1}{2}$
③ $2$
④ $1$

정답 보기

정답 ① · 해설 보기

13.

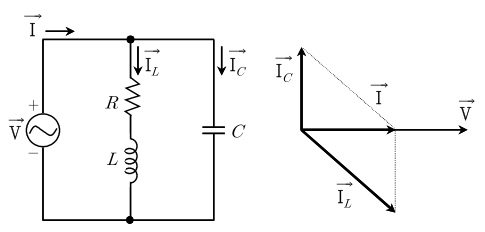

그림 (b)는 그림 (a)의 회로에 흐르는 전류들에 대한 벡터도를 나타낸 것이다. 이러한 조건이 되기 위한 각주파수[rad/sec]는?

전기이론

① $\frac{1}{L C} - \frac{R ^{2}}{C ^{2}}$
② $\frac{1}{L C} - \frac{R ^{2}}{L ^{2}}$
③ $\frac{1}{L C} - \frac{L ^{2}}{R ^{2}}$
④ $\frac{1}{L C} - \frac{C ^{2}}{R ^{2}}$

정답 보기

정답 ② · 해설 보기

14.

한 상의 임피던스가

3 + j4

Ω인 평형 3상 Δ부하에 선간전압 200 V인 3상 대칭전압을 인가할 때, 3상 무효전력[Var]은?

전기이론

①600
②14,400
③19,200
④30,000

정답 보기

정답 ③ · 해설 보기

15.

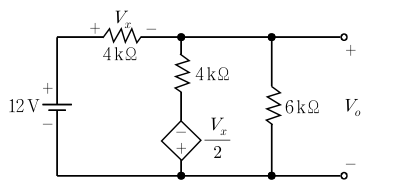

다음 회로에서 전압

V_{o}

[V]는?

전기이론

① $\frac{6}{13}$
② $\frac{24}{13}$
③ $\frac{30}{13}$
④ $\frac{36}{13}$

정답 보기

정답 ④ · 해설 보기

16.

평형 3상 Y결선 회로에서 a상 전압의 순시값이

v_{a} = 1002 sin (wt + \frac{π}{3})

V일 때, c상 전압의 순시값

v_{c}

[V]은? (단, 상 순은 a, b, c이다)

전기이론

① $1002 sin (wt + \frac{5}{3} π)$
② $1002 sin (wt + \frac{1}{3} π)$
③ $1002 sin (wt - π)$
④ $1002 sin (wt - \frac{2}{3} π)$

정답 보기

정답 ③ · 해설 보기

17.

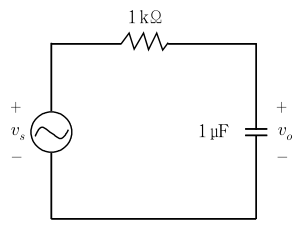

R - C

회로에 대한 설명으로 옳은 것은? (단, 입력 전압

v_{s}

의 주파수는 10 Hz이다)

전기이론

①차단주파수는 $\frac{1000}{π}$ Hz이다.
②이 회로는 고역 통과 필터이다.
③커패시터의 리액턴스는 $\frac{50}{π}$ kΩ이다.
④출력 전압 $v_{o}$ 에 대한 입력 전압 $v_{s}$ 의 비는 0.6이다.

정답 보기

정답 ③ · 해설 보기

18.

어떤 인덕터에 전류

i = 3 + 102 sin 50 t + 42 sin 100 t

A가 흐르고 있을 때, 인덕터에 축적되는 자기 에너지가 125 J이다. 이 인덕터의 인덕턴스[H]는?

전기이론

①1
②2
③3
④4

정답 보기

정답 ② · 해설 보기

19.

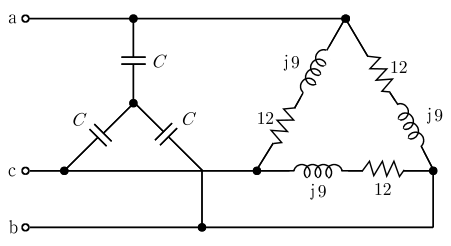

다음 회로와 같이 평형 3상

R - L

부하에 커패시터

C

를 설치하여 역률을 100 %로 개선할 때, 커패시터의 리액턴스[Ω]는? (단, 선간전압은 200 V, 한 상의 부하는

12 + j9

Ω이다)

전기이론

① $\frac{20}{4}$
② $\frac{20}{3}$
③ $\frac{25}{4}$
④ $\frac{25}{3}$

정답 보기

정답 ④ · 해설 보기

20.

R - L

직렬회로에서 t ＝ 0일 때, 스위치를 닫은 후

\frac{d i ( t )}{d t}

에 대한 설명으로 옳은 것은?

전기이론

①인덕턴스에 비례한다.
②인덕턴스에 반비례한다.
③저항과 인덕턴스의 곱에 비례한다.
④저항과 인덕턴스의 곱에 반비례한다.

정답 보기

정답 ② · 해설 보기
