9급 국가직 전기이론 2017년 기출문제

시행 2017-04-08 · 책형 나 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2017 9급 국가직 전과목

그림과 같은 회로에서 단자전압

V_{a}

[V]는?

전기이론

①－5
②－4
③4
④5

정답 보기

정답 ④ · 해설 보기

진공상태에 놓여있는 정전용량이 6 [

μ F

]인 평행 평판 콘덴서에 두께가 극판간격(

d

)과 동일하고 길이가 극판길이(

L

)의

\frac{2}{3}

에 해당하는 비유전율이 3인 운모를 그림과 같이 삽입하였을 때 콘덴서의 정전용량[

μ F

]은?

전기이론

①12
②14
③16
④18

정답 보기

정답 ② · 해설 보기

220 [V], 55 [W] 백열등 2개를 매일 30분씩 10일간 점등했을 때 사용한 전력량과 110 [V], 55 [W]인 백열등 1개를 매일 1시간씩 10일간 점등했을 때 사용한 전력량의 비는?

전기이론

①1 : 1
②1 : 2
③1 : 3
④1 : 4

정답 보기

정답 ① · 해설 보기

그림과 같은 회로에서 저항(

R_{1}

) 양단의 전압

V_{R_{1}}

[V]은?

전기이론

①4
②－4
③5
④－5

정답 보기

정답 ② · 해설 보기

상호인덕턴스가 10 [mH]이고, 두 코일의 자기인덕턴스가 각각 20 [mH], 80 [mH]일 경우 상호 유도 회로에서의 결합계수

k

는?

전기이론

①0.125
②0.25
③0.375
④0.5

정답 보기

정답 ② · 해설 보기

그림과 같은 평형 3상 Y－△ 결선 회로에서 상전압이 200 [V]이고, 부하단의 각 상에

R = 90

[Ω],

X_{L} = 120

[Ω]이 직렬로 연결되어 있을 때 3상 부하의 소비 전력[W]은?

전기이론

① $480$
② $4803$
③ $1440$
④ $14403$

정답 보기

정답 ③ · 해설 보기

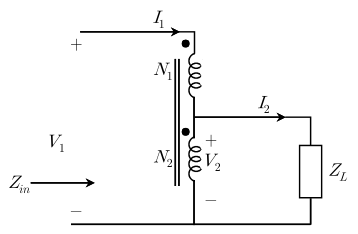

그림과 같은 회로의 이상적인 단권변압기에서

Z_{in}

과

Z_{L}

사이의 관계식으로 옳은 것은? (단,

V_{1}

은 1차측 전압,

V_{2}

는 2차측 전압,

I_{1}

은 1차측 전류,

I_{2}

는 2차측 전류,

N_{1} + N_{2}

는 1차측 권선수,

N_{2}

는 2차측 권선수이다)

전기이론

① $Z_{i n} = Z_{L} (\frac{N _{1} + N _{2}}{N _{2}})^{2}$
② $Z_{i n} = Z_{L} (\frac{N _{1} + N _{2}}{N _{1}})^{2}$
③ $Z_{i n} = Z_{L} (\frac{N _{1} + N _{2}}{N _{2}})$
④ $Z_{i n} = Z_{L} (\frac{N _{1} + N _{2}}{N _{1}})$

정답 보기

정답 ① · 해설 보기

직각좌표계의 진공 중에 균일하게 대전되어 있는 무한

y - z

평면 전하가 있다.

x

축 상의 점에서

r

만큼 떨어진 점에서의 전계 크기는?

전기이론

① $r^{2}$ 에 반비례한다.
② $r$ 에 반비례한다.
③ $r$ 에 비례한다.
④ $r$ 과 관계없다.

정답 보기

정답 ④ · 해설 보기

R = 90

[Ω],

L = 32

[mH],

C = 5

[

μ F

]의 직렬회로에 전원전압

v (t) =

750 cos (5000 t + 30^{\circ})

[V]를 인가했을 때 회로의 리액턴스[Ω]는?

전기이론

①40
②90
③120
④160

정답 보기

정답 ③ · 해설 보기

10.

그림과 같은 회로에서 4단자 임피던스 파라미터 행렬이 <보기>와 같이 주어질 때 파라미터

Z_{11}

과

Z_{22}

, 각각의 값[Ω]은?

	<보 기>

$[V_{1} V_{2}] = [Z_{11} Z_{21} Z_{12} Z_{22}] [I_{1} I_{2}]$

전기이론

①1, 9
②2, 8
③3, 9
④6, 12

정답 보기

정답 ② · 해설 보기

11.

20 [V]를 인가했을 때 400 [W]를 소비하는 굵기가 일정한 원통형 도체가 있다. 체적을 변하지 않게 하고 지름이

\frac{1}{2}

로 되게 일정한 굵기로 잡아 늘였을 때 변형된 도체의 저항 값[Ω]은?

전기이론

①10
②12
③14
④16

정답 보기

정답 ④ · 해설 보기

12.

인덕터(

L

)와 커패시터(

C

)가 병렬로 연결되어 있는 회로에서 공진현상이 발생하였다. 이때 임피던스(

Z

)의 크기 변화로 옳은 것은?

전기이론

① $Z = 0$ [Ω]이 된다.
② $Z = 1$ [Ω]이 된다.
③ $Z = \infty$ [Ω]가 된다.
④변화가 없다.

정답 보기

정답 ③ · 해설 보기

13.

직류전원[V],

R = 20

[kΩ],

C = 2

[

μ F

]의 값을 갖고 스위치가 열린 상태의

R C

직렬회로에서

t = 0

일 때 스위치가 닫힌다. 이때 시정수

τ

[s]는?

전기이론

① $1 \times 1 0^{- 2}$
② $1 \times 1 0^{4}$
③ $4 \times 1 0^{- 2}$
④ $4 \times 1 0^{4}$

정답 보기

정답 ③ · 해설 보기

14.

전압과 전류의 순시값이 아래와 같이 주어질 때 교류 회로의 특성에 대한 설명으로 옳은 것은?

$v (t) = 2002 sin$ $(ω t + \frac{π}{6})$ [V]

$i (t) = 10 sin (ω t + \frac{π}{3})$ [A]

전기이론

①전압의 실효값은 $2002$ [V]이다.
②전압의 파형률은 1보다 작다.
③전류의 파고율은 10이다.
④위상이 30 ° 앞선 진상 전류가 흐른다.

정답 보기

정답 ④ · 해설 보기

15.

두 종류의 수동 소자가 직렬로 연결된 회로에 교류 전원전압

v (t) = 200 sin

(200 t + \frac{π}{3})

[V]를 인가하였을 때 흐르는 전류는

i (t) = 10 sin

(200 t + \frac{π}{6})

[A]이다. 이때 두 소자 값은?

전기이론

① $R = 103$ [Ω], $L = 0.05$ [H]
② $R = 20$ [Ω], $L = 0.5$ [H]
③ $R = 103$ [Ω], $C = 0.05$ [F]
④ $R = 20$ [Ω], $C = 0.5$ [F]

정답 보기

정답 ① · 해설 보기

16.

진공 중에 두 개의 긴 직선도체가 6 [cm]의 거리를 두고 평행하게 놓여있다. 각 도체에 10 [A], 15 [A]의 전류가 같은 방향으로 흐르고 있을 때 단위 길이 당 두 도선 사이에 작용하는 힘[N/m]은? (단, 진공 중의 투자율

μ_{0} = 4 π \times 1 0^{- 7}

이다)

전기이론

① $5.0 \times 1 0^{- 5}$
② $5.0 \times 1 0^{- 4}$
③ $3.3 \times 1 0^{- 3}$
④ $4.1 \times 1 0^{2}$

정답 보기

정답 ② · 해설 보기

17.

300 [Ω]과 100 [Ω]의 저항성 임피던스를 그림과 같이 회로에 연결하고 대칭 3상 전압

V_{L} = 2003

[V]를 인가하였다. 이 때 회로에 흐르는 전류

I

[A]는?

전기이론

①1
②2
③3
④4

정답 보기

정답 ④ · 해설 보기

18.

부하 양단 전압이

v (t) = 60 cos (ω t - 10^{\circ})

[V]이고 부하에 흐르는 전류가

i (t) = 1.5 cos (ω t + 50^{\circ})

[A]일 때 복소전력

S

[VA]와 부하 임피던스

Z

[Ω]는?

S

[VA]

Z

[Ω]

전기이론

① $45∠40^{\circ}$ $40∠60^{\circ}$
② $45∠40^{\circ}$ $40∠ - 60^{\circ}$
③ $45∠ - 60^{\circ}$ $40∠60^{\circ}$
④ $45∠ - 60^{\circ}$ $40∠ - 60^{\circ}$

정답 보기

정답 ④ · 해설 보기

19.

그림과 같은 회로에서 스위치는 긴 시간 동안 개방되어 있다가

t = 0

에서 닫힌다.

t \geq 0

에서 인덕터에 흐르는 전류

i (t)

[A]는?

전기이론

① $20 - 16 e^{- 10 t}$
② $20 - 16 e^{- 20 t}$
③ $20 - 24 e^{- 10 t}$
④ $20 - 24 e^{- 20 t}$

정답 보기

정답 ② · 해설 보기

20.

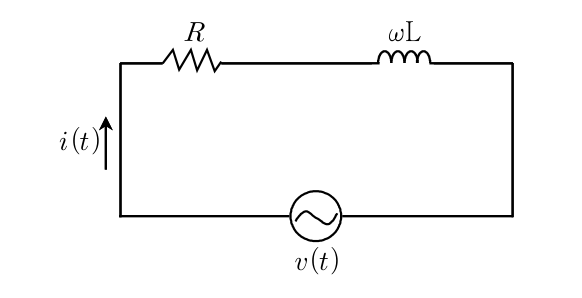

그림과 같은 회로에

R = 3

[Ω],

ω L = 1

[Ω]을 직렬 연결한 후

v (t) = 1002 sin

ω t + 302 sin

3 ω t

[V]의 전압을 인가했을 때 흐르는 전류

i (t)

의 실효값[A]은?

전기이론

① $43$
② $55$
③ $542$
④ $617$

정답 보기

정답 ③ · 해설 보기
