9급 국가직 전기이론 2019년 기출문제

전압이 E [V], 내부저항이 r [Ω]인 전지의 단자 전압을 내부저항 25 [Ω]의 전압계로 측정하니 50 [V]이고, 75 [Ω]의 전압계로 측정하니 75 [V]이다. 전지의 전압 E [V]와 내부저항 r [Ω]은?

E [V] r [Ω]

등전위면(equipotential surface)의 특징에 대한 설명으로 옳은 것만을 모두 고르면?

ㄱ. 등전위면과 전기력선은 수평으로 접한다.

ㄴ. 전위의 기울기가 없는 부분으로 평면을 이룬다.

ㄷ. 다른 전위의 등전위면은 서로 교차하지 않는다.

ㄹ. 전하의 밀도가 높은 등전위면은 전기장의 세기가 약하다.

코일에 직류 전압 200 [V]를 인가했더니 평균전력 1,000 [W]가 소비되었고, 교류 전압 300 [V]를 인가했더니 평균전력 1,440 [W]가 소비되었다. 코일의 저항 [Ω]과 리액턴스 [Ω]는?

저항 [Ω] 리액턴스 [Ω]

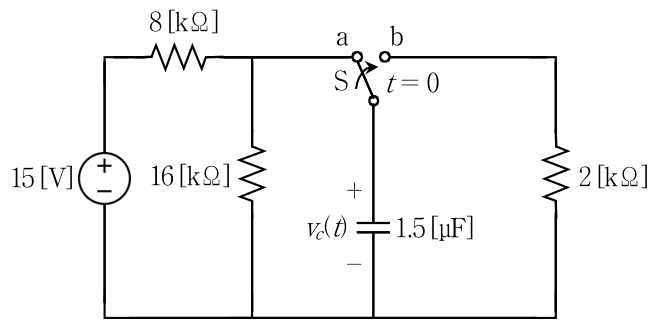

다음 회로에서 스위치 S가 단자 a에서 충분히 오랫동안 머물러 있다가 t ＝ 0에서 단자 a에서 단자 b로 이동하였다. t > 0일 때의 전압 v_c(t) [V]는?

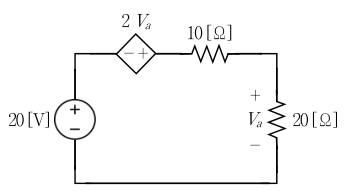

독립전원과 종속전압원이 포함된 다음의 회로에서 저항 20 [Ω]의 전압 V_a [V]는?

다음 자기회로에 대한 설명으로 옳지 않은 것은? (단, 손실이 없는 이상적인 회로이다)

전류 i(t) ＝ t² ＋ 2t [A]가 1 [H] 인덕터에 흐르고 있다. t ＝ 1일 때, 인덕터의 순시전력 [W]은?

다음 회로에서 40 [μF] 커패시터 양단의 전압 V_a [V]는?

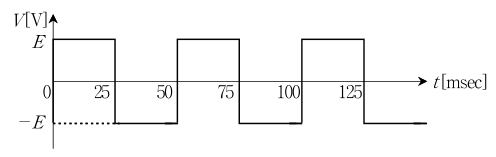

그림과 같은 주기적인 전압 파형에 포함되지 않은 고조파의 주파수 [Hz]는?

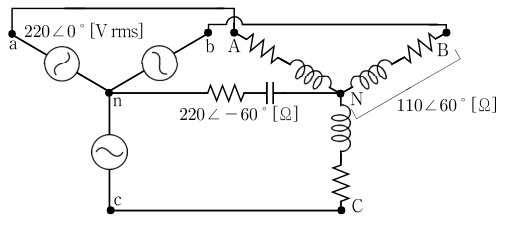

다음 Y－Y 결선 평형 3상 회로에서 부하 한 상에 공급되는 평균전력 [W]은? (단, 극좌표의 크기는 실횻값이다)

R－L－C 직렬회로에 100 [V]의 교류 전원을 인가할 경우, 이 회로에 가장 큰 전류가 흐를 때의 교류 전원 주파수 f [Hz]와 전류 I [A]는? (단, R ＝ 50 [Ω], L ＝ 100 [mH], C ＝ 1,000 [μF]이다)

f [Hz] I [A]

1대의 용량이 100 [kVA]인 단상 변압기 3대를 평형 3상 $\Delta$결선으로 운전 중 변압기 1대에 장애가 발생하여 2대의 변압기를 V결선으로 이용할 때, 전체 출력용량 [kVA]은?

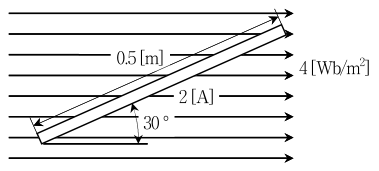

자속밀도 4 [Wb/m²]의 평등자장 안에서 자속과 30 ° 기울어진 길이 0.5 [m]의 도체에 전류 2 [A]를 흘릴 때, 도체에 작용하는 힘 F [N]는?

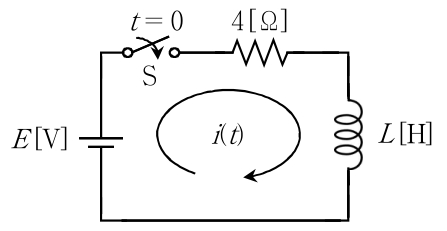

다음 R－L 직렬회로에서 t ＝ 0에서 스위치 S를 닫았다. t ＝ 3에서 전류의 크기가 i(3) ＝ 4(1 － e^-1) [A]일 때, 전압 E [V]와 인덕턴스 L [H]은?

E [V] L [H]

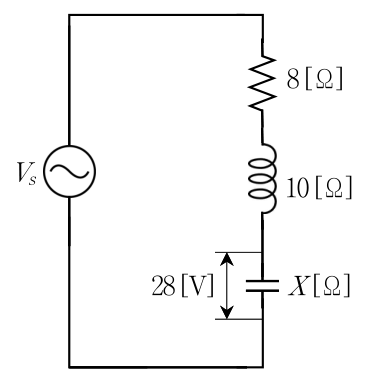

다음 회로의 역률이 0.8일 때, 전압 V_s [V]와 임피던스 X [Ω]는? (단, 전체 부하는 유도성 부하이다)

V_s [V] $X$ [Ω]

R－L 직렬회로에 직류 전압 100 [V]를 인가하면 정상상태 전류는 10 [A]이고, R－C 직렬회로에 직류 전압 100 [V]를 인가하면 초기전류는 10 [A]이다. 이 두 회로의 설명으로 옳지 않은 것은? (단, C ＝ 100 [μF], L ＝ 1 [mH]이고, 각 회로에 직류 전압을 인가하기 전 초깃값은 0이다)

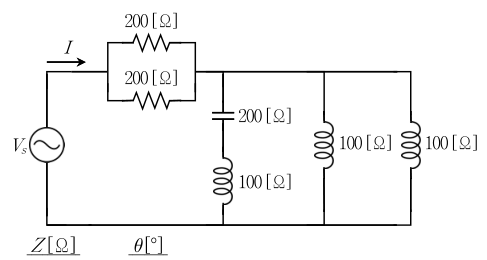

다음 회로에서 전원 V_s [V]가 R－L－C로 구성된 부하에 인가되었을 때, 전체 부하의 합성 임피던스 Z [Ω] 및 전압 V_s와 전류 I의 위상차 $\theta$ [°]는?

Z [Ω] $\theta$[°]

다음 직류회로에서 4 [Ω] 저항의 소비전력 [W]은?

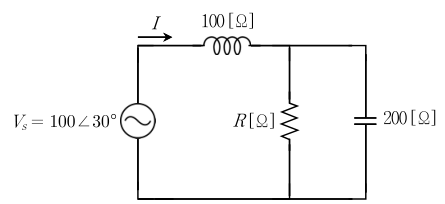

다음 직·병렬 회로에서 전류 I [A]의 위상이 전압 V_s [V]의 위상과 같을 때, 저항 R [Ω]은?

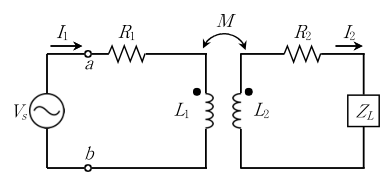

그림과 같이 저항 R₁ ＝ R₂ ＝ 10 [Ω], 자기 인덕턴스 L₁ ＝ 10 [H], L₂ ＝ 100 [H], 상호 인덕턴스 M ＝ 10 [H]로 구성된 회로의 임피던스 Z_ab [Ω]는? (단, 전원 V_s의 각속도는 $\omega$ ＝ 1 [rad/s]이고 Z_L ＝ 10 － j100 [Ω]이다)
