9급 국가직 전기이론 2020년 기출문제

시행 2020-07-11 · 책형 가 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2020 9급 국가직 전과목

다음의 교류전압

v_{1} (t)

과

v_{2} (t)

에 대한 설명으로 옳은 것은?

○ $v_{1} (t) = 100 sin (120 π t + \frac{π}{6}) [V]$

○ $v_{2} (t) = 1002 sin (120 π t + \frac{π}{3}) [V]$

전기이론

① $v_{1} (t)$ 과 $v_{2} (t)$ 의 주기는 모두 $\frac{1}{60} [sec]$ 이다.
② $v_{1} (t)$ 과 $v_{2} (t)$ 의 주파수는 모두 $120 π [Hz]$ 이다.
③ $v_{1} (t)$ 과 $v_{2} (t)$ 는 동상이다.
④ $v_{1} (t)$ 과 $v_{2} (t)$ 의 실횻값은 각각 $100 [V]$ , $1002 [V]$ 이다.

정답 보기

정답 ① · 해설 보기

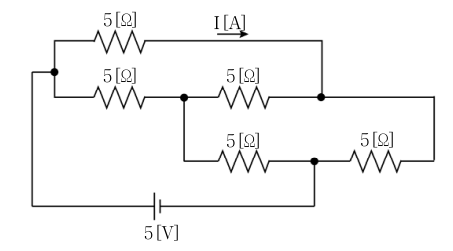

그림의 회로에서 1 [Ω]에 흐르는 전류 I [A]는?

전기이론

①1
②2
③3
④4

정답 보기

정답 ② · 해설 보기

그림과 같이 공극의 단면적

S = 100 \times 1 0^{- 4} [m^{2}]

인 전자석에 자속밀도

B = 2 [Wb / m^{2}]

인 자속이 발생할 때, 철편에 작용하는 힘[N]은? (단,

μ_{0} = 4 π \times 1 0^{- 7}

이다)

전기이론

① $\frac{1}{π} \times 1 0^{5}$
② $\frac{1}{π} \times 1 0^{- 5}$
③ $\frac{1}{2 π} \times 1 0^{5}$
④ $\frac{1}{2 π} \times 1 0^{- 5}$

정답 보기

정답 ① · 해설 보기

3상 평형

Δ

결선 및 Y 결선에서, 선간전압, 상전압, 선전류, 상전류에 대한 설명으로 옳은 것은?

전기이론

① $Δ$ 결선에서 선간전압의 크기는 상전압 크기의 $3$ 배이다.
②Y 결선에서 선전류의 크기는 상전류 크기의 $3$ 배이다.
③ $Δ$ 결선에서 선간전압의 위상은 상전압의 위상보다 $\frac{π}{6} [r a d]$ 앞선다.
④Y 결선에서 선간전압의 위상은 상전압의 위상보다 $\frac{π}{6} [r a d]$ 앞선다.

정답 보기

정답 ④ · 해설 보기

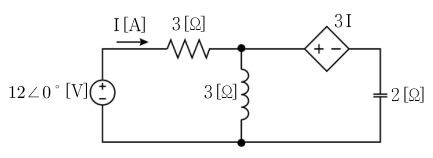

그림의 회로에서 전류 I [A]는?

전기이론

①0.25
②0.5
③0.75
④1

정답 보기

정답 ② · 해설 보기

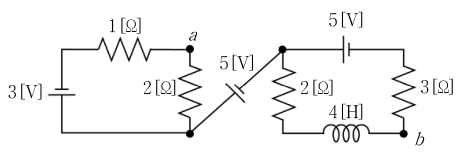

그림의 회로에서 점 a와 점 b 사이의 정상상태 전압 V_ab [V]는?

전기이론

①－2
②2
③5
④6

정답 보기

정답 ③ · 해설 보기

그림의 회로에서 저항 R_L에 4 [W]의 최대전력이 전달될 때, 전압 E [V]는?

전기이론

①32
②48
③64
④128

정답 보기

정답 ① · 해설 보기

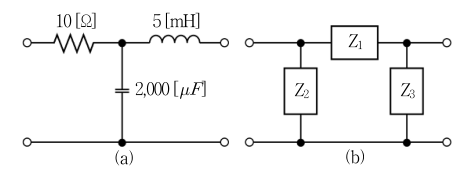

그림 (a)의 T형 회로를 그림 (b)의

π

형 등가회로로 변환할 때, Z₃ [Ω]은? (단,

ω = 1 0^{3} [r a d / s]

이다)

전기이론

① $- 90 + j 5$
② $9 - j 0.5$
③ $0.25 + j 4.5$
④ $9 + j 4.5$

정답 보기

정답 ③ · 해설 보기

그림의 회로에서 전원전압의 위상과 전류 I [A]의 위상에 대한 설명으로 옳은 것은?

전기이론

①동위상이다.
②전류의 위상이 앞선다.
③전류의 위상이 뒤진다.
④위상차는 180도이다.

정답 보기

정답 ② · 해설 보기

10.

그림과 같이 3상 평형전원에 연결된 600 [VA]의 3상 부하(유도성)의 역률을 1로 개선하기 위한 개별 커패시터 용량 C

[μ F]

는? (단, 3상 부하의 역률각은 30 °이고, 전원전압은

V_{ab} (t) = 1002 sin 100 t

[V]이다)

전기이론

①30
②60
③90
④100

정답 보기

정답 ④ · 해설 보기

11.

2개의 도체로 구성되어 있는 평행판 커패시터의 정전용량을 100 [F]에서 200 [F]으로 증대하기 위한 방법은?

전기이론

①극판 면적을 4배 크게 한다.
②극판 사이의 간격을 반으로 줄인다.
③극판의 도체 두께를 2배로 증가시킨다.
④극판 사이에 있는 유전체의 비유전율이 4배 큰 것을 사용한다.

정답 보기

정답 ② · 해설 보기

12.

어떤 회로에 전압

v (t) = 25 sin (w t + θ)

[V]을 인가하면 전류

i (t) = 4 sin (w t + θ - 60^{\circ})

[A]가 흐른다. 이 회로에서 평균전력[W]은?

전기이론

①15
②20
③25
④30

정답 보기

정답 ③ · 해설 보기

13.

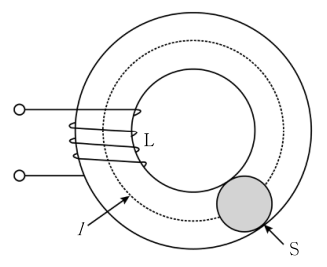

그림과 같이 자로

l = 0.3 [m]

, 단면적

S = 3 \times 1 0^{- 4} [m^{2}]

, 권선수 N ＝ 1,000회, 비투자율

μ_{r} = 1 0^{4}

인 링(ring)모양 철심의 자기인덕턴스 L [H]은? (단,

μ_{0} = 4 π \times 1 0^{- 7}

이다)

전기이론

① $0.04 π$
② $0.4 π$
③ $4 π$
④ $5 π$

정답 보기

정답 ③ · 해설 보기

14.

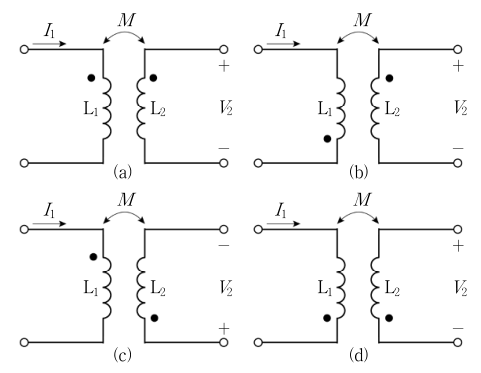

그림의 자기결합 회로에서 V₂ [V]가 나머지 셋과 다른 하나는? (단, M은 상호 인덕턴스이며, L₂ 코일로 흐르는 전류는 없다)

전기이론

①(a)
②(b)
③(c)
④(d)

정답 보기

정답 ② · 해설 보기

15.

그림의 회로에서 교류전압을 인가하여 전류 I [A]가 최소가 될 때, 리액턴스 X_C [Ω]는?

전기이론

①2
②4
③6
④8

정답 보기

정답 ① · 해설 보기

16.

2개의 단상전력계를 이용하여 어떤 불평형 3상 부하의 전력을 측정한 결과 P₁ ＝ 3 [W], P₂ ＝ 6 [W]일 때, 이 3상 부하의 역률은?

전기이론

① $\frac{3}{5}$
② $\frac{4}{5}$
③ $\frac{1}{3}$
④ $\frac{3}{2}$

정답 보기

정답 ④ · 해설 보기

17.

2Q [C]의 전하량을 갖는 전하 A에서 q [C]의 전하량을 떼어 내어 전하 A로부터 1 [m] 거리에 q [C]를 위치시킨 경우, 두 전하 사이에 작용하는 전자기력이 최대가 되는 q [C]는? (단, 0 ＜ q ＜ 2Q이다)

전기이론

①Q
②Q/2
③Q/3
④Q/4

정답 보기

정답 ① · 해설 보기

18.

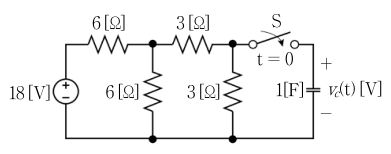

그림의 회로에서 t ＝ 0 [sec]일 때, 스위치 S를 닫았다. t ＝ 3 [sec]일 때, 커패시터 양단 전압 v_c(t) [V]은? (단, v_c(t ＝ 0_－) ＝ 0 [V]이다)

전기이론

① $3 e^{- 4.5}$
② $3 - 3 e^{- 4.5}$
③ $3 - 3 e^{- 1.5}$
④ $- 3 e^{- 1.5}$

정답 보기

정답 ③ · 해설 보기

19.

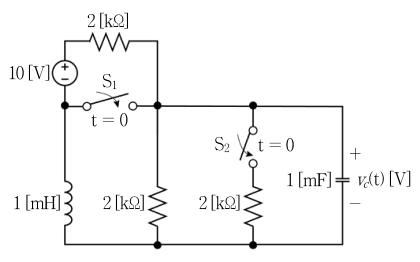

그림의 회로에서 t ＝ 0 [sec]일 때, 스위치 S₁과 S₂를 동시에 닫을 때, t ＞ 0에서 커패시터 양단 전압 v_c(t) [V]은?

전기이론

①무손실 진동
②과도감쇠
③임계감쇠
④과소감쇠

정답 보기

정답 ④ · 해설 보기

20.

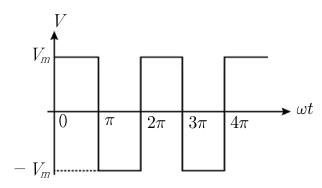

그림과 같은 구형파의 제

(2 n - 1)

고조파의 진폭(A₁)과 기본파의 진폭(A₂)의 비(

\frac{A _{1}}{A _{2}}

)는?

전기이론

① $\frac{1}{2 n - 1}$
② $2 n - 1$
③ $\frac{π}{2 n - 1}$
④ $\frac{2 n - 1}{π}$

정답 보기

정답 ① · 해설 보기
