9급 국가직 전기이론 2022년 기출문제

중첩의 원리를 이용한 회로해석 방법에 대한 설명으로 옳은 것만을 모두 고르면?

ㄱ. 중첩의 원리는 선형 소자에서는 적용이 불가능하다.

ㄴ. 중첩의 원리는 키르히호프의 법칙을 기본으로 적용한다.

ㄷ. 전압원은 단락, 전류원은 개방 상태에서 해석해야 한다.

ㄹ. 다수의 전원에 의한 전류는 각각 단독으로 존재했을 때 흐르는 전류의 합과 같다.

정전용량이 1 [$\mu$F]과 2 [$\mu$F]인 두 개의 커패시터를 직렬로 연결한 회로 양단에 150 [V]의 전압을 인가했을 때, 1 [$\mu$F] 커패시터의 전압[V]은?

저항 30 [Ω]과 유도성 리액턴스 40 [Ω]을 병렬로 연결한 회로 양단에 120 [V]의 교류 전압을 인가했을 때, 회로의 역률은?

3상 모터가 선전압이 220 [V]이고 선전류가 10 [A]일 때, 3.3 [kW]를 소모하기 위한 모터의 역률은? (단, 3상 모터는 평형 Y－결선 부하이다)

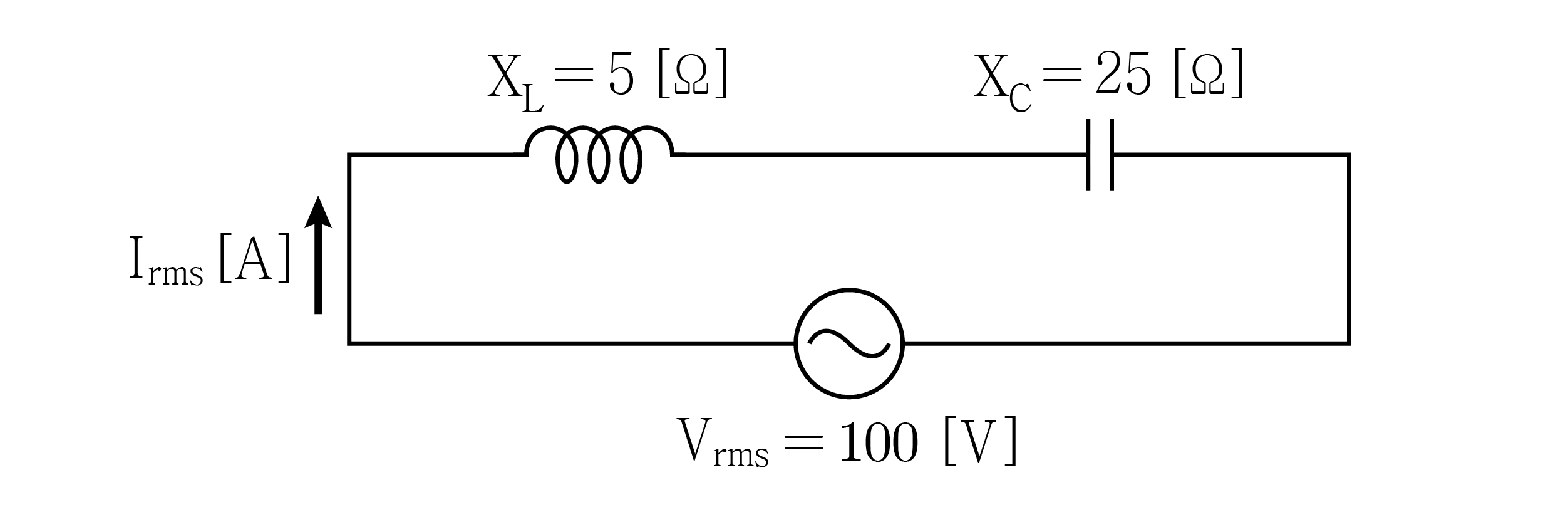

그림의 $\mathrm{L}$－$\mathrm{C}$ 직렬회로에서 전류 ${\mathrm{I}}_{\mathrm{r}\mathrm{ms}}$의 크기[A]는?

그림의 회로에서 전압 $\mathrm{E}$ [V]를 $\mathrm{a}$－$\mathrm{b}$ 양단에 인가하고, 스위치 $\mathrm{S}$를 닫았을 때의 전류 $\mathrm{I}$ [A]가 닫기 전 전류의 2배가 되었다면 저항 $\mathrm{R}$ [Ω]은?

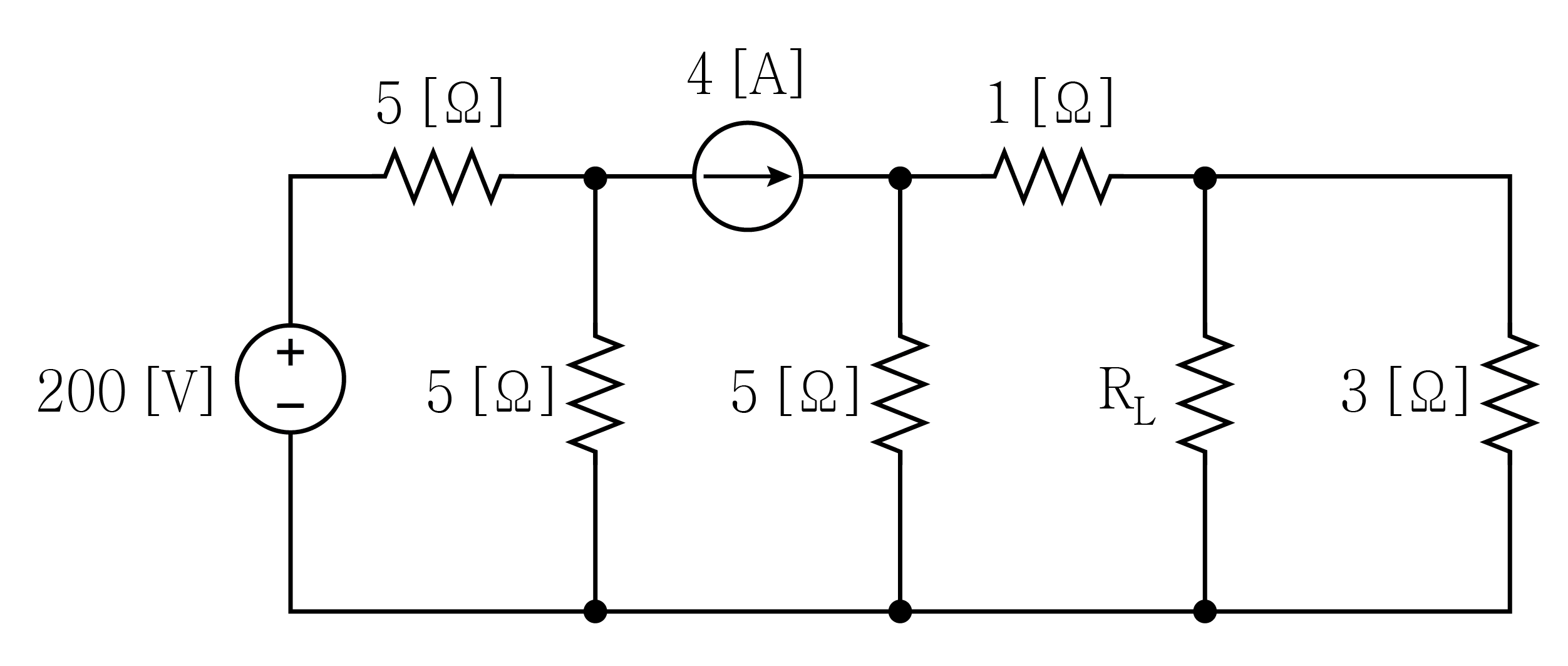

그림의 회로에서 저항 ${\mathrm{R}}_{\mathrm{L}}$이 변화함에 따라 저항 3 [Ω]에 전달되는 전력에 대한 설명으로 옳은 것은?

그림의 회로에서 병렬로 연결된 부하의 수전단 전압 ${\mathrm{V}}_{\mathrm{r}}$이 2,000 [V] 일 때, 부하의 합성역률과 송전단 전압 ${\mathrm{V}}_{\mathrm{s}}$ [V]는?

부하합성역률 ${\mathrm{V}}_{\mathrm{s}}$ [V]

그림의 회로에서 스위치 $\mathrm{S}$가 충분히 긴 시간 동안 닫혀있다가 t ＝ 0에서 개방된 직후의 커패시터 전압 ${\mathrm{V}}_{\mathrm{C}}$(0⁺) [V]는?

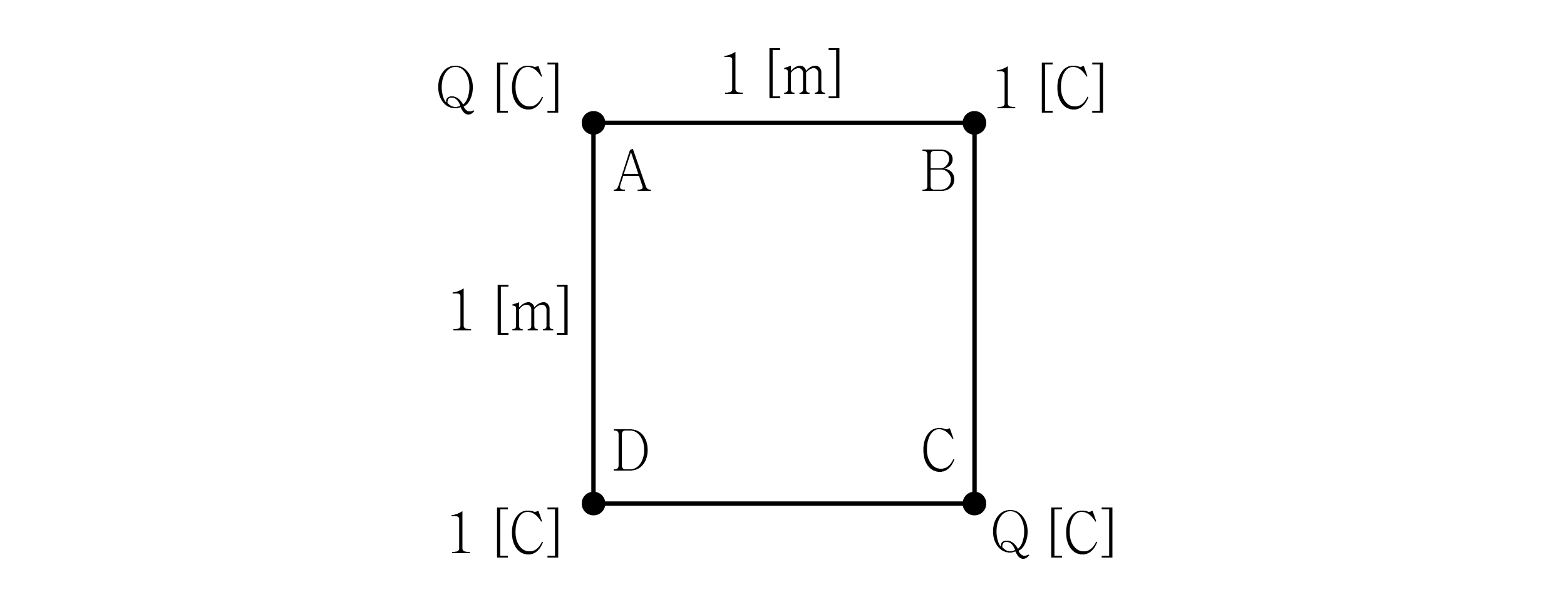

그림과 같이 4개의 전하가 정사각형의 형태로 배치되어 있다. 꼭짓점 C에서의 전계강도가 0 [V/m]일 때, 전하량 $\mathrm{Q}$ [C]는?

이상적인 조건에서 철심이 들어있는 동일한 크기의 환상 솔레노이드의 인덕턴스 크기를 4배로 만들기 위한 솔레노이드 권선수의 배수는?

각 변의 저항이 15 [Ω]인 3상 Y－결선회로와 등가인 3상 $\Delta$－결선 회로에 900 [V] 크기의 상전압이 걸릴 때, 상전류의 크기[A]는? (단, 3상 회로는 평형이다)

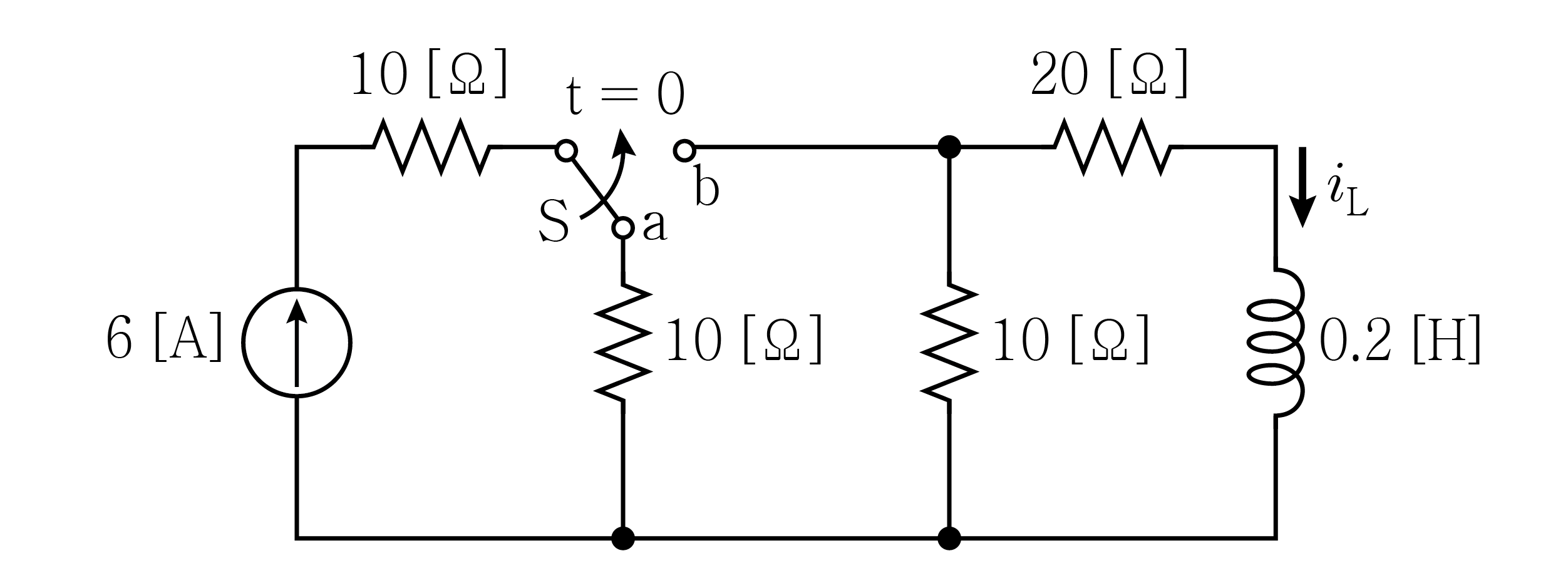

그림의 회로에서 t ＝ 0인 순간에 스위치 $\mathrm{S}$를 접점 $\mathrm{a}$에서 접점 $\mathrm{b}$로 이동하였다. 충분한 시간이 흐른 후에 전류 $i_{\mathrm{L}}$ [A]은?

자극의 세기 $5\times 10^{-5}$ [Wb], 길이 50 [cm]의 막대자석이 200 [A/m]의 평등 자계와 30 ° 각도로 놓여있을 때, 막대자석이 받는 회전력[N·m]은?

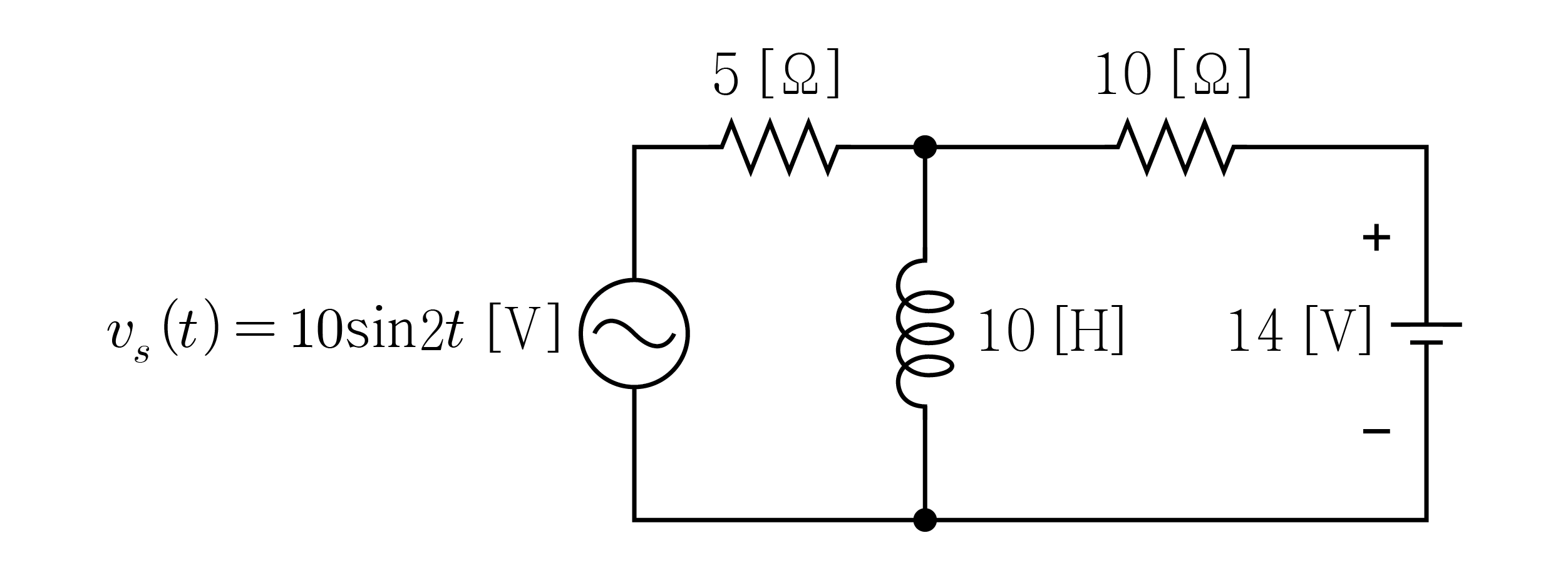

그림의 회로에서 인덕터에 흐르는 평균 전류[A]는? (단, 교류의 평균값은 전주기에 대한 순시값의 평균이다)

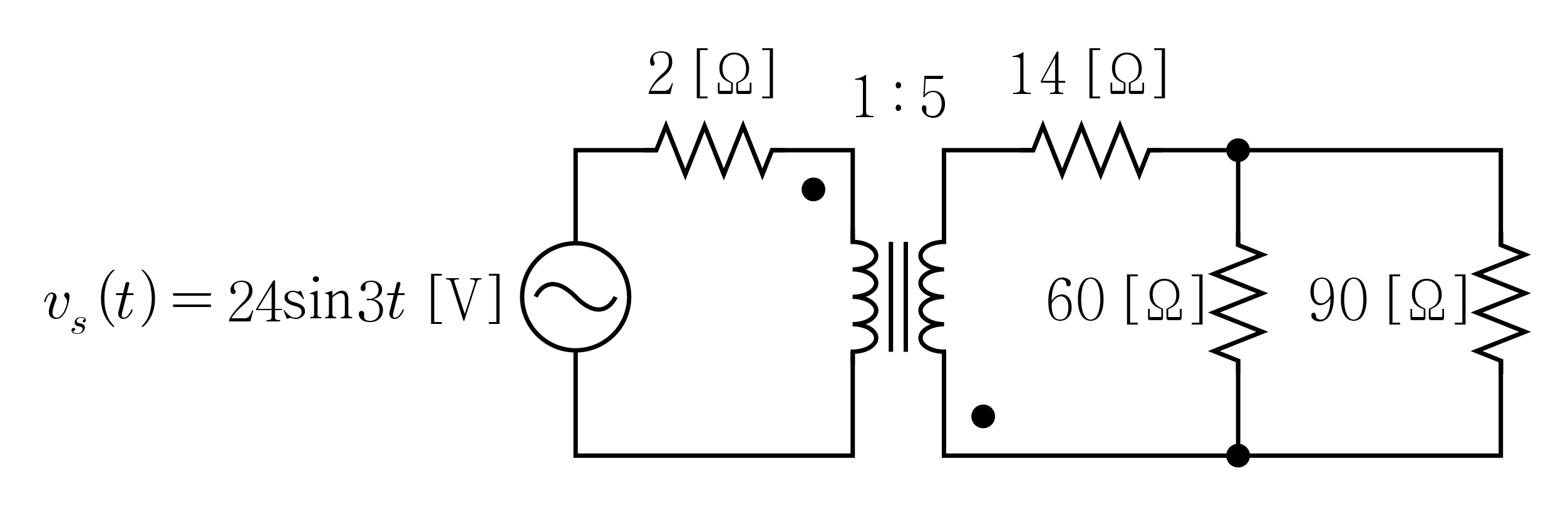

이상적인 변압기를 포함한 그림의 회로에서 정현파 전압원이 공급하는 평균 전력[W]은?

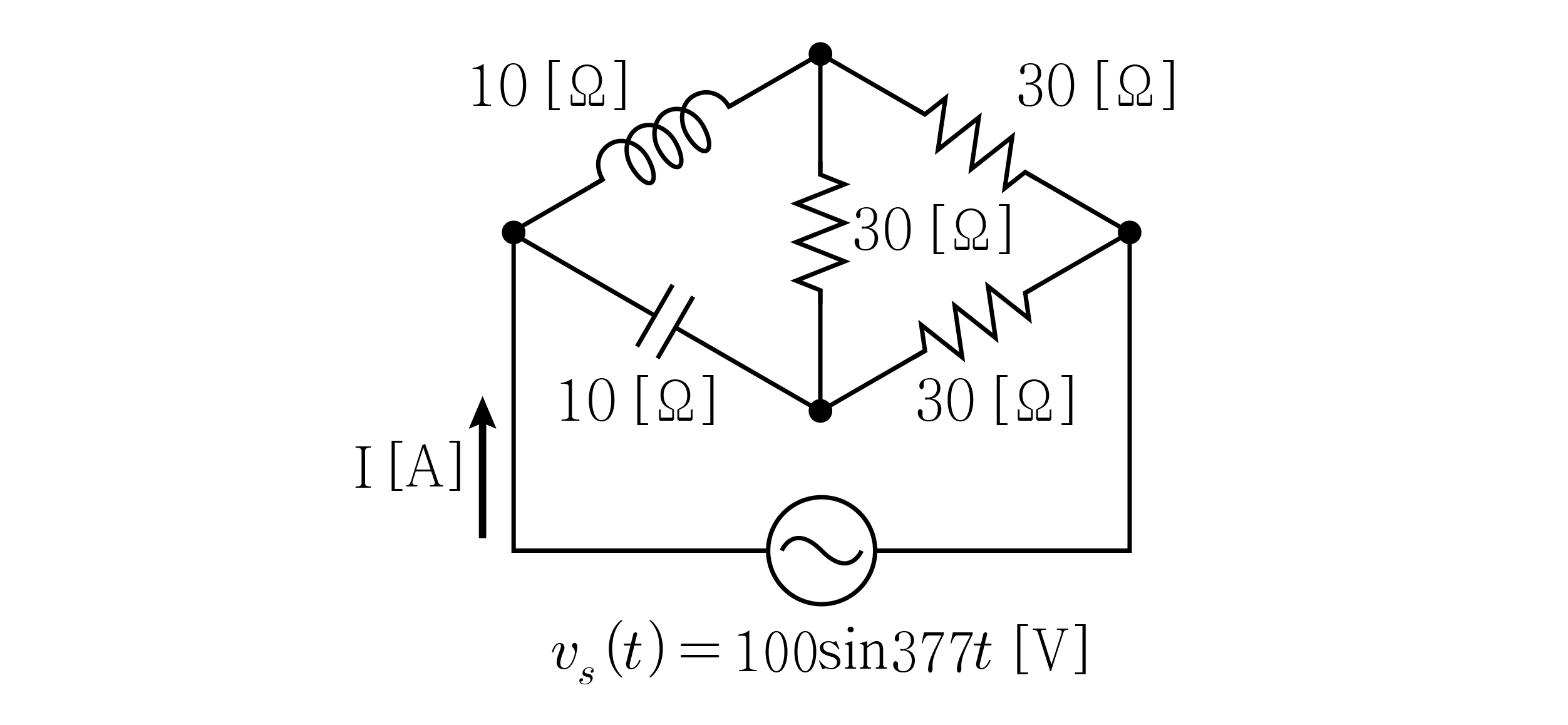

그림의 회로에서 정현파 전원에 흐르는 전류의 실횻값 $\mathrm{I}$ [A]는?

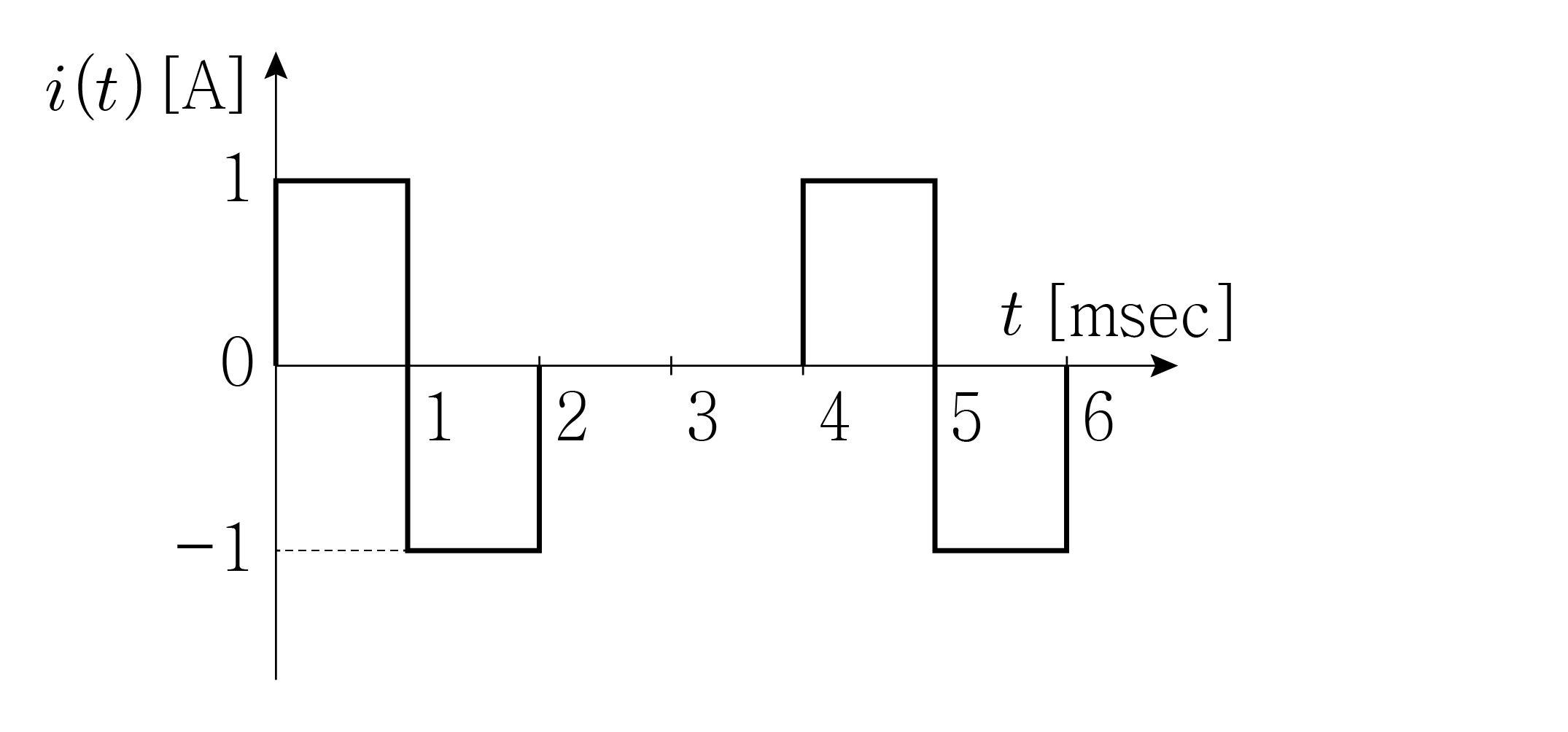

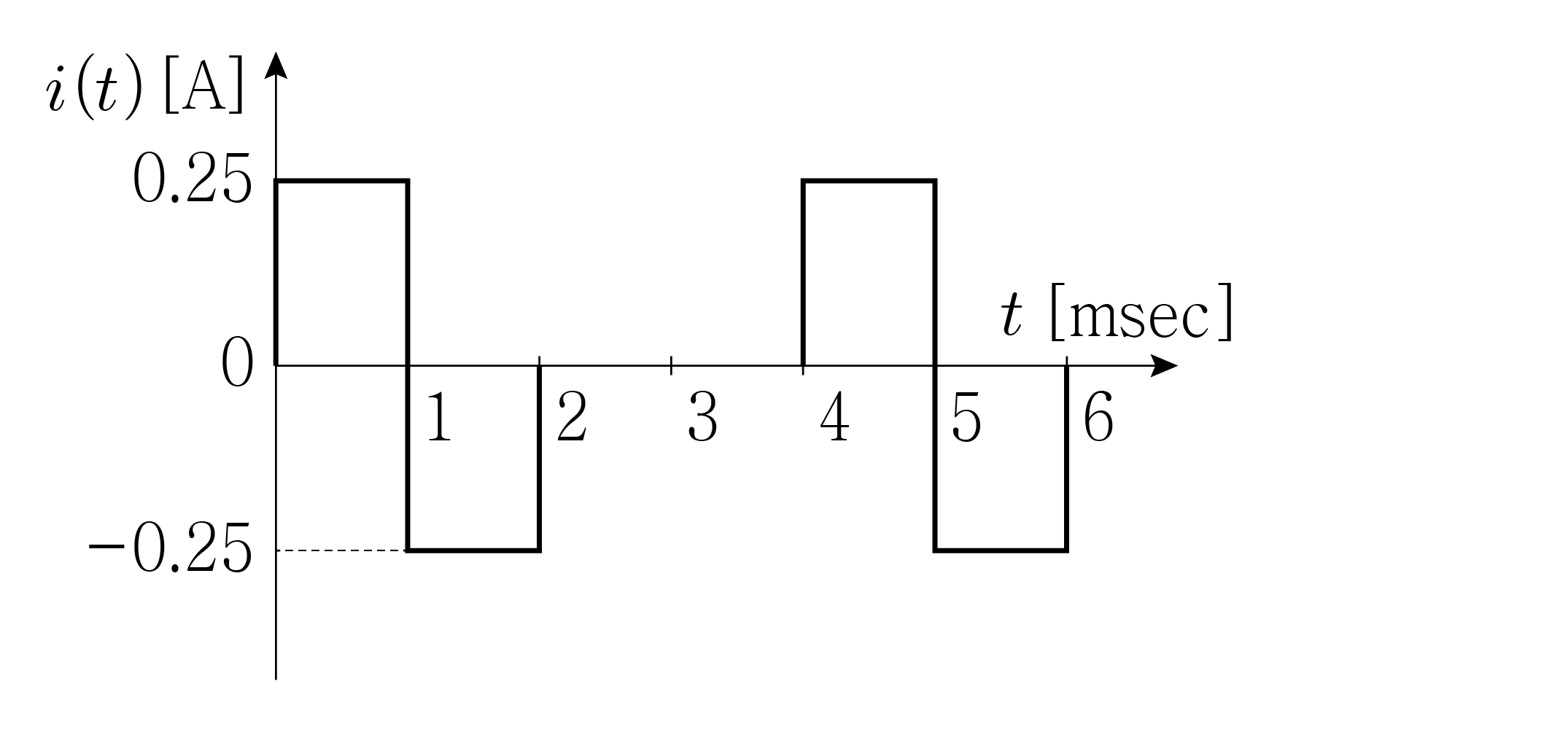

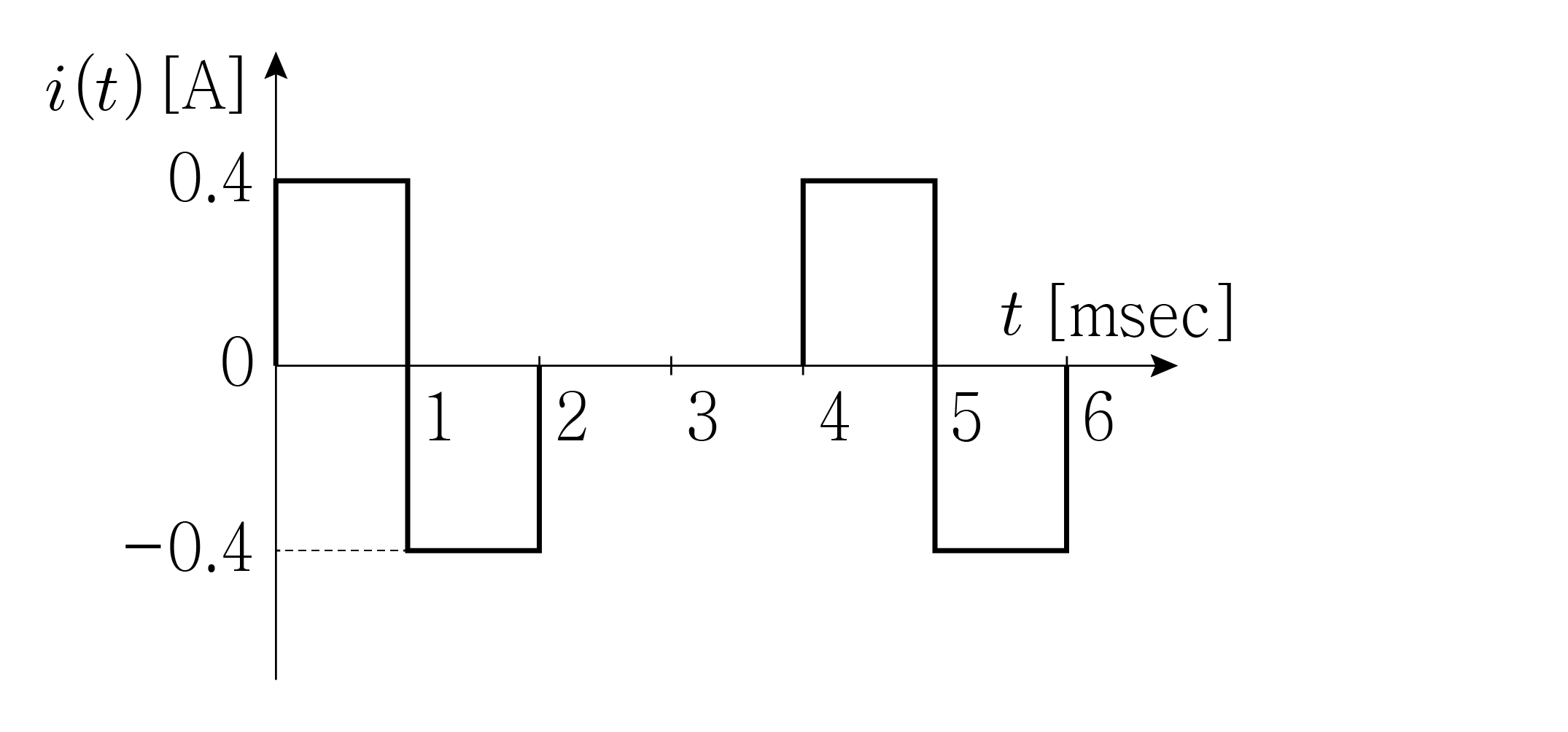

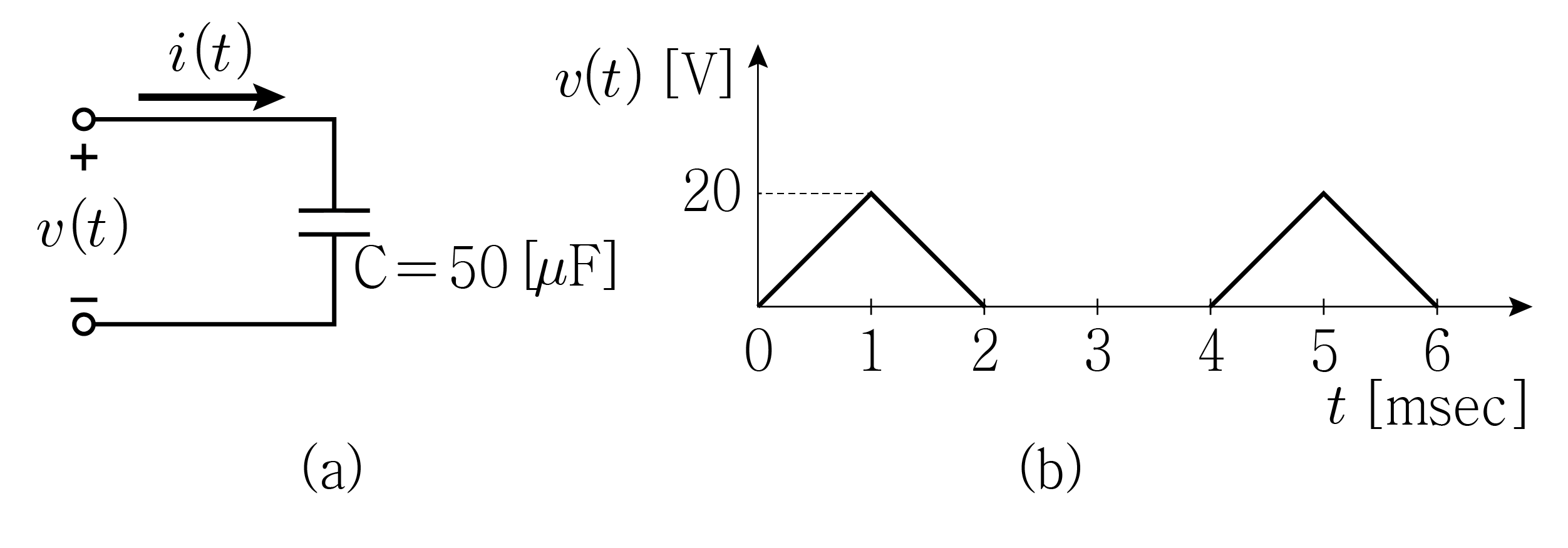

그림 (a)의 회로에서 50 [$\mu$F]인 커패시터의 양단 전압 $v(t)$가 그림 (b)와 같을 때, 전류 $i(t)$의 파형으로 옳은 것은?

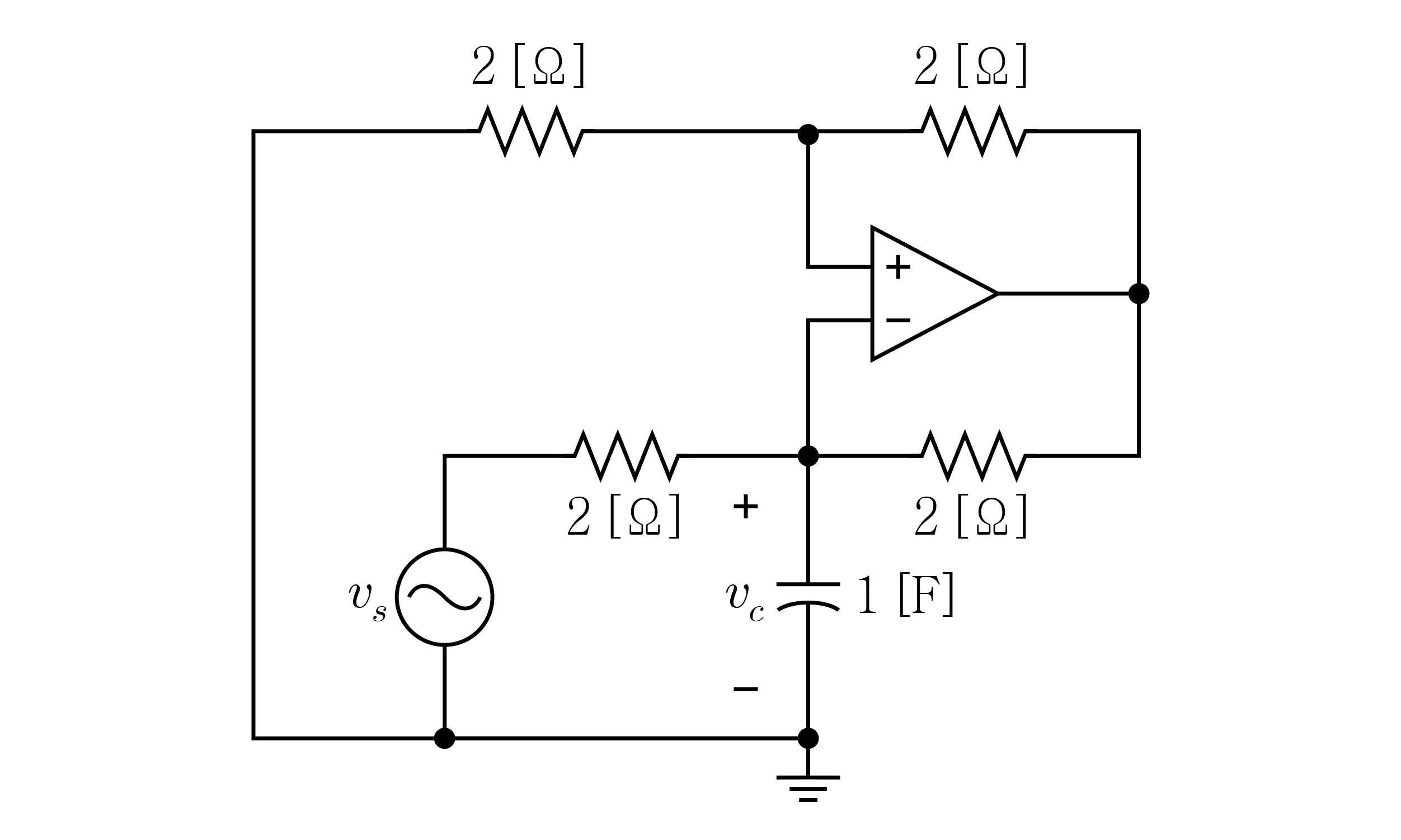

이상적인 연산 증폭기를 포함한 그림의 회로에서 $v_s(t)$ ＝ $\cos t$ [V]일 때, 커패시터 양단 전압 $v_c(t)$ [V]는? (단, 커패시터의 초기전압은 0 [V]이다)

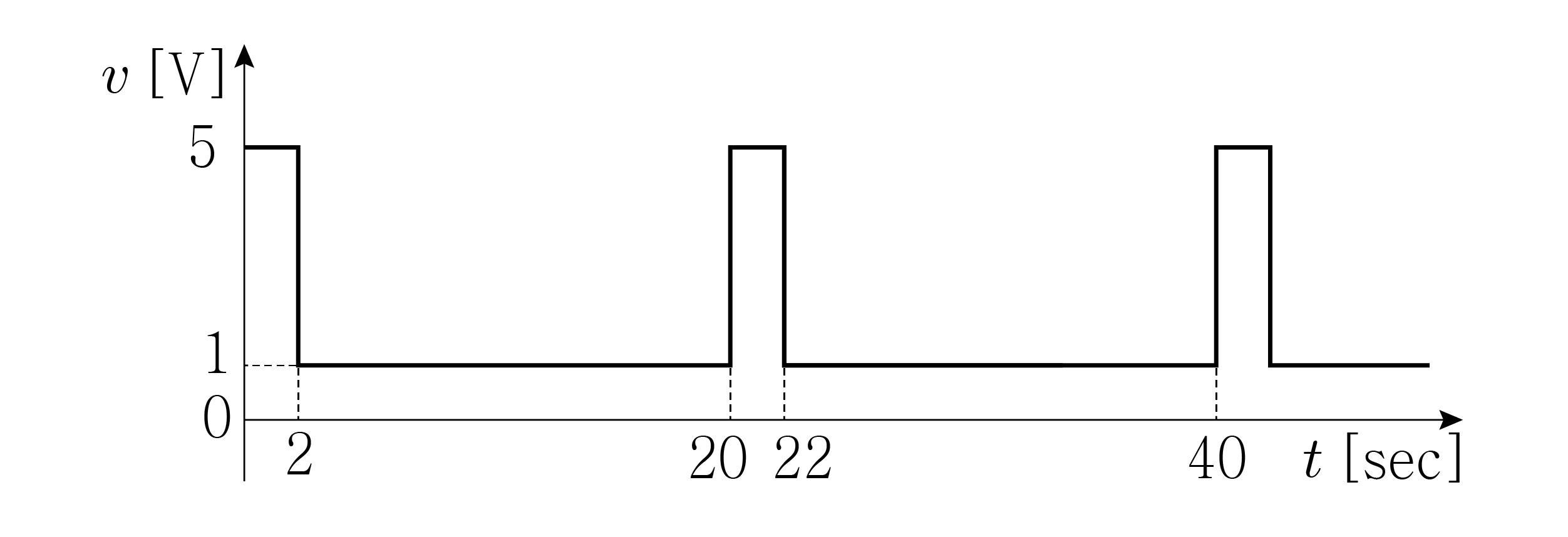

그림과 같이 일정한 주기를 갖는 펄스 파형에서 듀티비[%]와 평균전압[V]은?

듀티비[%] 평균전압[V]
