9급 국가직 전기이론 2025년 기출문제

시행 2025-04-05 · 책형 나 · 20문항 · 출처: 인사혁신처 공개 기출(공공데이터포털, 이용허락 제한 없음)

전체 풀기 (시험 모드)원본 PDF 받기 2025 9급 국가직 전과목

유효전력 800 [W], 무효전력 600 [VAR]인 단상 교류 회로의 역률은?

전기이론

①0.3
②0.4
③0.6
④0.8

정답 보기

정답 ④ · 해설 보기

무한히 긴 두 개의 평행도선에 1 [A]의 전류가 같은 방향으로 흐르고 있을 때, 평행도선의 간격만 2배로 증가한 경우 두 평행도선 사이에 작용하는 힘에 대한 설명으로 옳은 것은?

전기이론

①
반발력이 작용하고, 크기는 14배가 된다.
②
반발력이 작용하고, 크기는 12배가 된다.
③
흡인력이 작용하고, 크기는 14배가 된다.
④
흡인력이 작용하고, 크기는 12배가 된다.

정답 보기

정답 ④ · 해설 보기

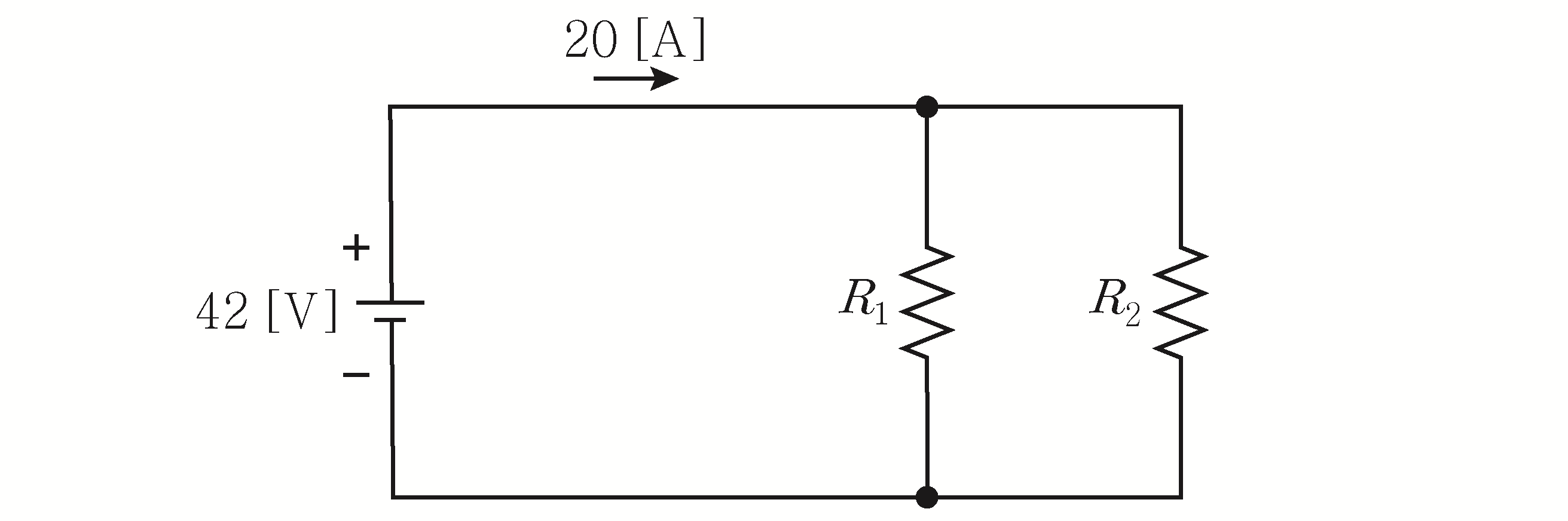

그림의 회로에서

R_{1}

과

R_{2}

저항값의 차[Ω]는? (단,

R_{1}

＋

R_{2}

＝ 10 [Ω]이다)

전기이론

①2
②4
③6
④8

정답 보기

정답 ② · 해설 보기

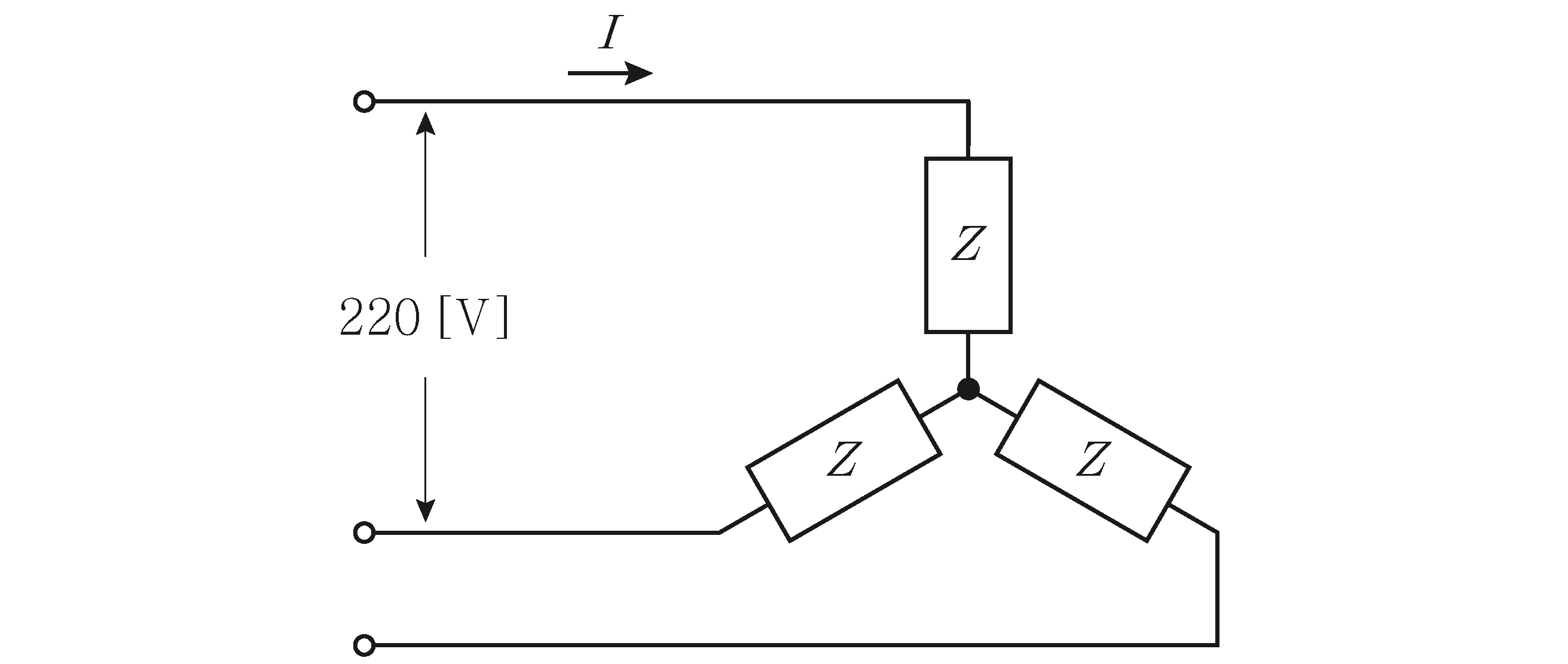

그림의 평형 3상 회로에서 선간전압이 220 [V]이고 한 상의 임피던스가

Z = 4 + j 3

[Ω]일 때, 선전류

I

[A]는? (단, 전압과 전류는 실횻값이다)

전기이론

① $\frac{11}{3}$
② $\frac{14}{3}$
③ $\frac{22}{3}$
④ $\frac{44}{3}$

정답 보기

정답 ④ · 해설 보기

정전용량이 8 [

μ F

]인 평행판 축전기의 전압이 200 [V]일 때, 축전기의 전하량

Q

[C]는?

전기이론

①1.6 × 10^-3
②3.2 × 10^-3
③1.6 × 10^-2
④3.2 × 10^-2

정답 보기

정답 ① · 해설 보기

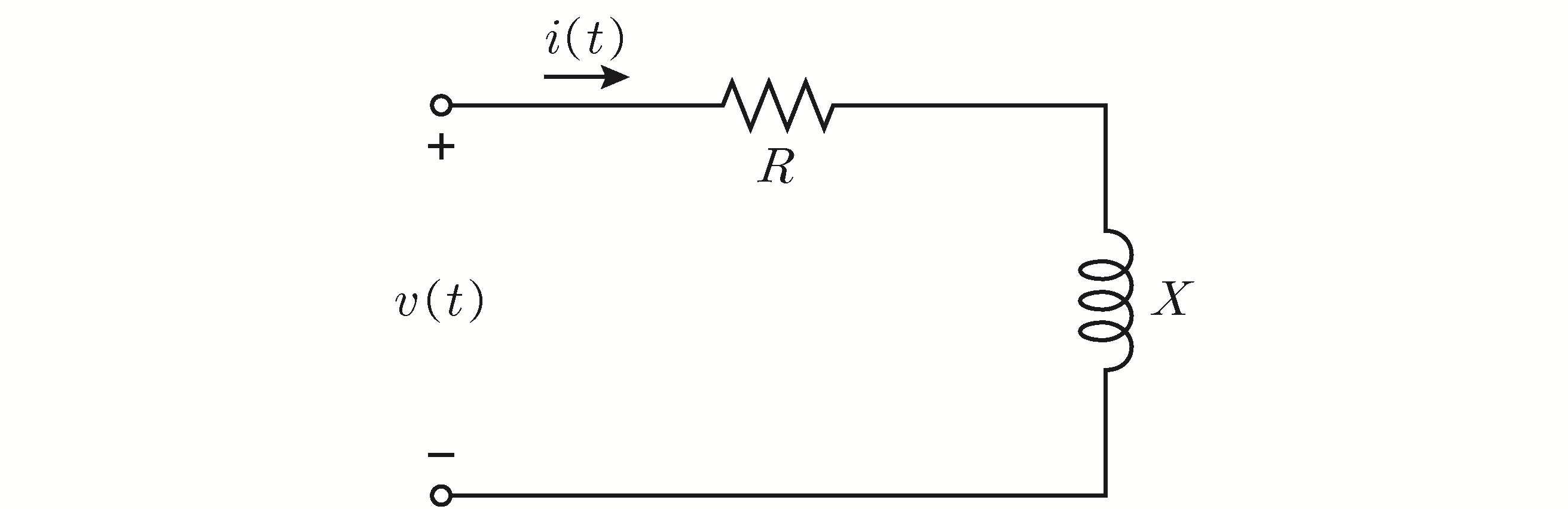

그림의 직렬회로에서 저항

R

[Ω]과 리액턴스

X

[Ω]는?
(단,

v (t) = 40 sin (120 π t)

[V]이고,

i (t) = 2 sin (120 π t - 30^{\circ})

[A]이다)

R

[Ω]

X

[Ω]

전기이론

① $53$ $5$
② $53$ $53$
③ $103$ $10$
④ $103$ $103$

정답 보기

정답 ③ · 해설 보기

그림의 회로에서 전류

I

[A]와 전압

V

[V]는?

I

[A]

V

[V]

전기이론

① $6$ $6$
② $6$ $9$
③ $12$ $6$
④ $12$ $9$

정답 보기

정답 ④ · 해설 보기

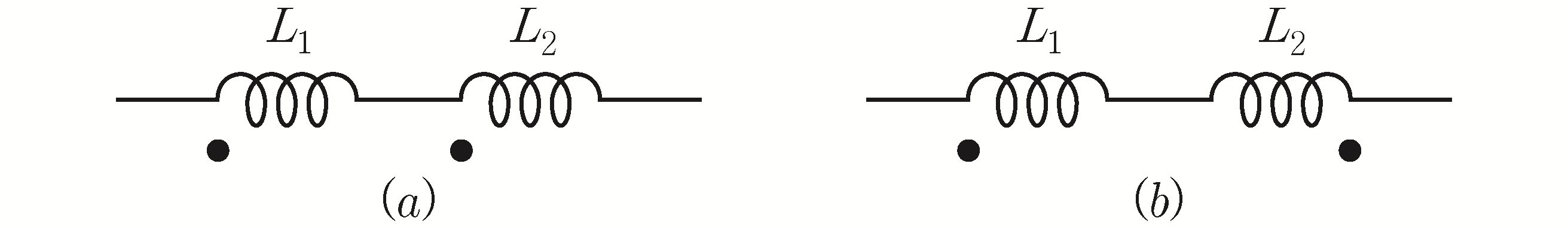

L_{1}

＝

L_{2}

＝ 2 [mH]인 두 코일을 (

a

), (

b

)와 같이 접속했을 때의 합성 인덕턴스

L_{a}

[mH],

L_{b}

[mH]에 대한 설명으로 옳은 것은? (단, 두 접속 회로에서 결합 계수는 0.5이다)

전기이론

①
$L_{a}$ 는 $L_{b}$ 의 14배다.
②
$L_{a}$ 는 $L_{b}$ 의 13배다.
③ $L_{a}$ 는 $L_{b}$ 의 3배다.
④ $L_{a}$ 는 $L_{b}$ 의 4배다.

정답 보기

정답 ③ · 해설 보기

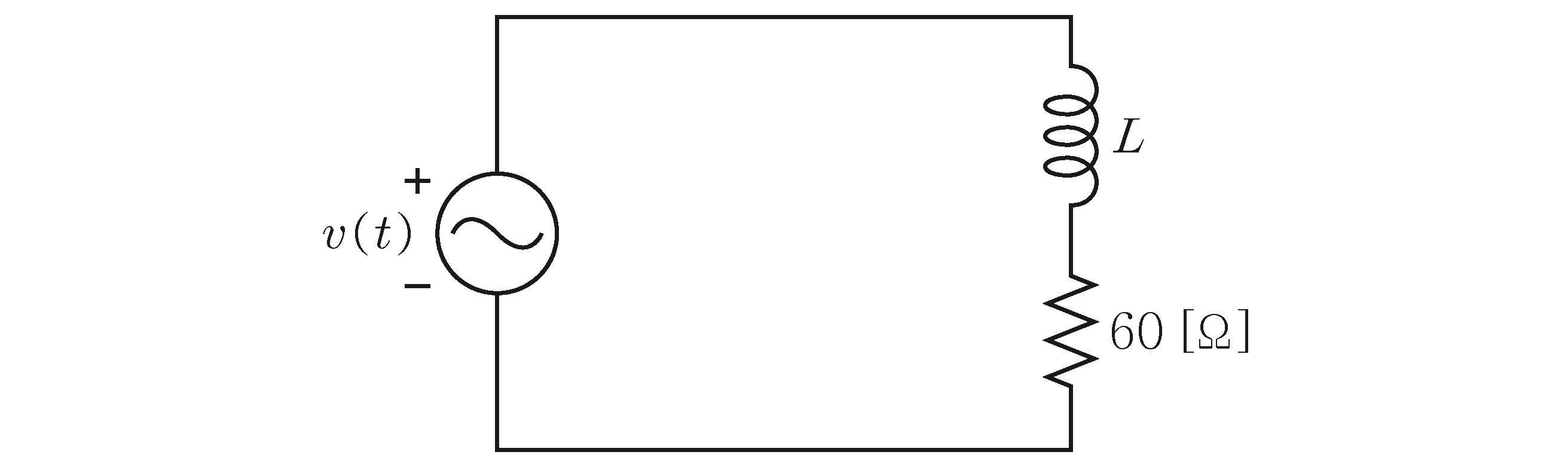

그림의 회로에서 유효전력은 720 [W]이고 역률은 0.6일 때, 무효전력

Q

[VAR]와 인덕턴스

L

[mH]은? (단,

v (t)

의 주파수는

\frac{1000}{π}

[Hz]이다)

Q

[VAR]

L

[mH]

전기이론

① $540$ $40$
② $540$ $80$
③ $960$ $40$
④ $960$ $80$

정답 보기

정답 ③ · 해설 보기

10.

그림의 회로에서 스위치 SW가

t

＝ 0에서 동작하여 닫힌 상태를 유지할 때, 초기 전류

i (0^{+})

[A]와 정상 상태 전류

i (\infty)

[A]는? (단, 인덕터의 초기 전류는 0이다)

i (0^{+})

[A]

i (\infty)

[A]

전기이론

① $0$ $2$
② $0$ $5$
③ $2$ $2$
④ $2$ $5$

정답 보기

정답 ④ · 해설 보기

11.

단상 교류전력에 대한 설명으로 옳지 않은 것은?

전기이론

①순시전력은 복소전력의 크기이다.
②유효전력은 저항에서 실제로 소비되는 전력이다.
③피상전력은 전압 실횻값과 전류 실횻값의 곱이다.
④무효전력은 리액턴스에서 전원과 교환되는 전력이다.

정답 보기

정답 ① · 해설 보기

12.

평형 3상 회로의

Δ

결선 부하에 대한 설명으로 옳지 않은 것은?

전기이론

①각 선전류의 위상차는 120 °이다.
②상전압과 선간전압의 크기가 같다.
③상전류 크기는 선전류 크기의 $3$ 배이다.
④상전류와 선전류 사이의 위상차가 존재한다.

정답 보기

정답 ③ · 해설 보기

13.

그림의 회로에서 전류

I

[A]는?

전기이론

①0.4
②1
③1.4
④2

정답 보기

정답 ② · 해설 보기

14.

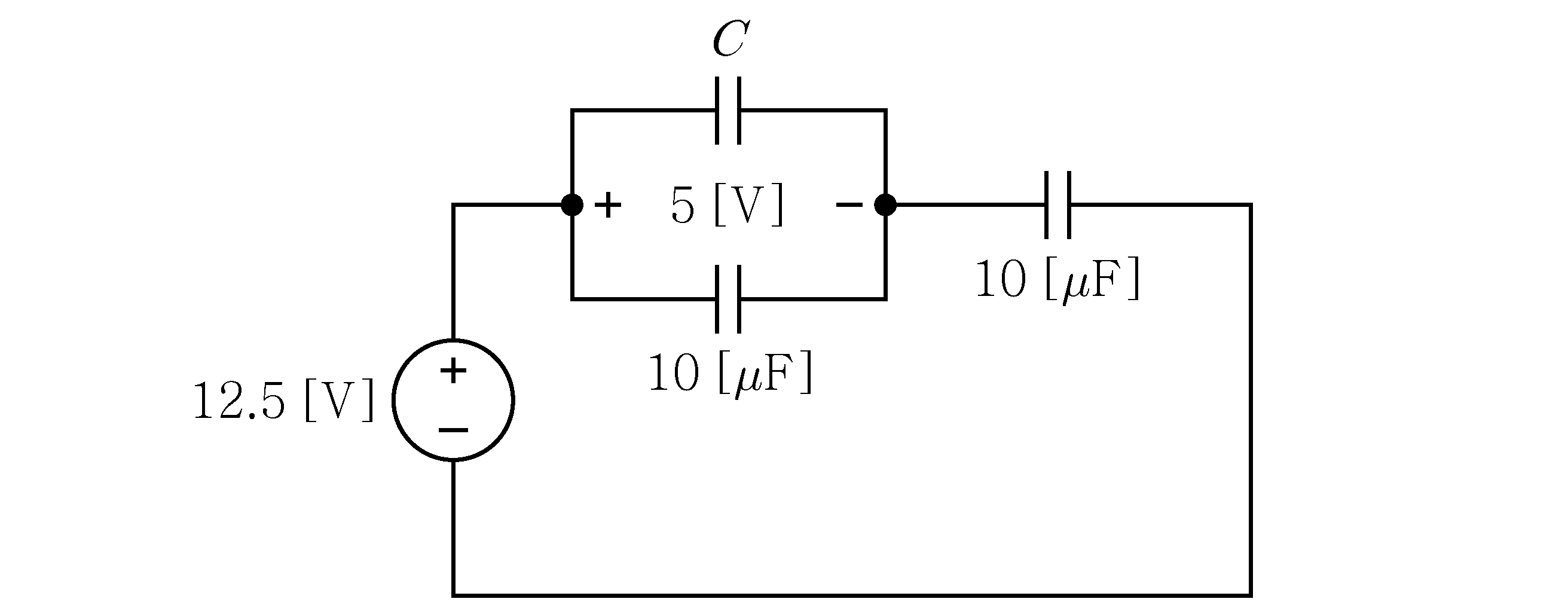

그림의 회로에서 커패시턴스

C

[

μ F

]는? (단, 회로는 정상상태이다)

전기이론

①2.5
②5
③7.5
④10

정답 보기

정답 ② · 해설 보기

15.

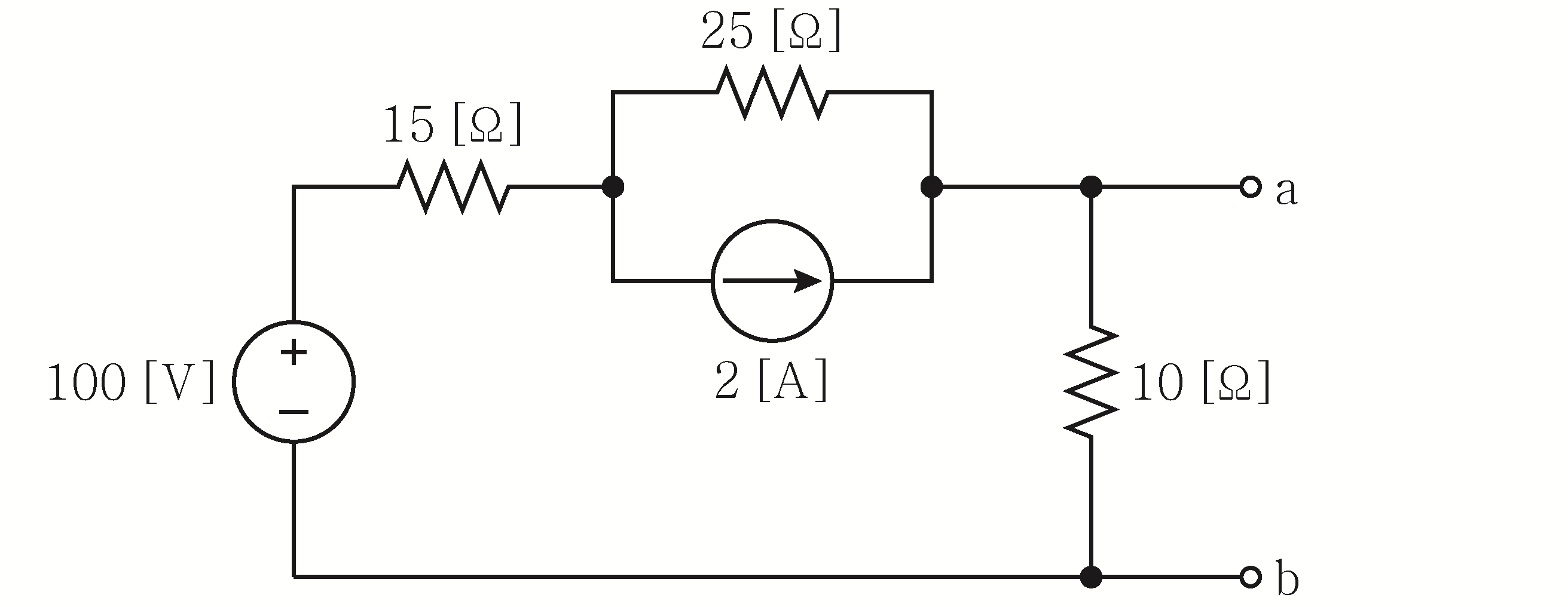

그림의 회로에서 단자 a-b의 테브난 등가 전압

V_{T h}

[V]와 테브난 등가 저항

R_{T h}

[Ω]는?

V_{T h}

[V]

R_{T h}

[Ω]

전기이론

① $30$ $8$
② $30$ $10$
③ $50$ $8$
④ $50$ $10$

정답 보기

정답 ① · 해설 보기

16.

저항 10 [Ω]에 비정현파 전류

i_{s} (t) = 3 sin (ω t) + sin (3 ω t)

[A]가 흐를 때, 전류의 실횻값

I_{s}

[A]와 저항의 평균전력

P

[W]는? (단,

ω

는 각주파수이다)

I_{s}

[A]

P

[W]

전기이론

① $5$ $50$
② $5$ $100$
③ $10$ $50$
④ $10$ $100$

정답 보기

정답 ① · 해설 보기

17.

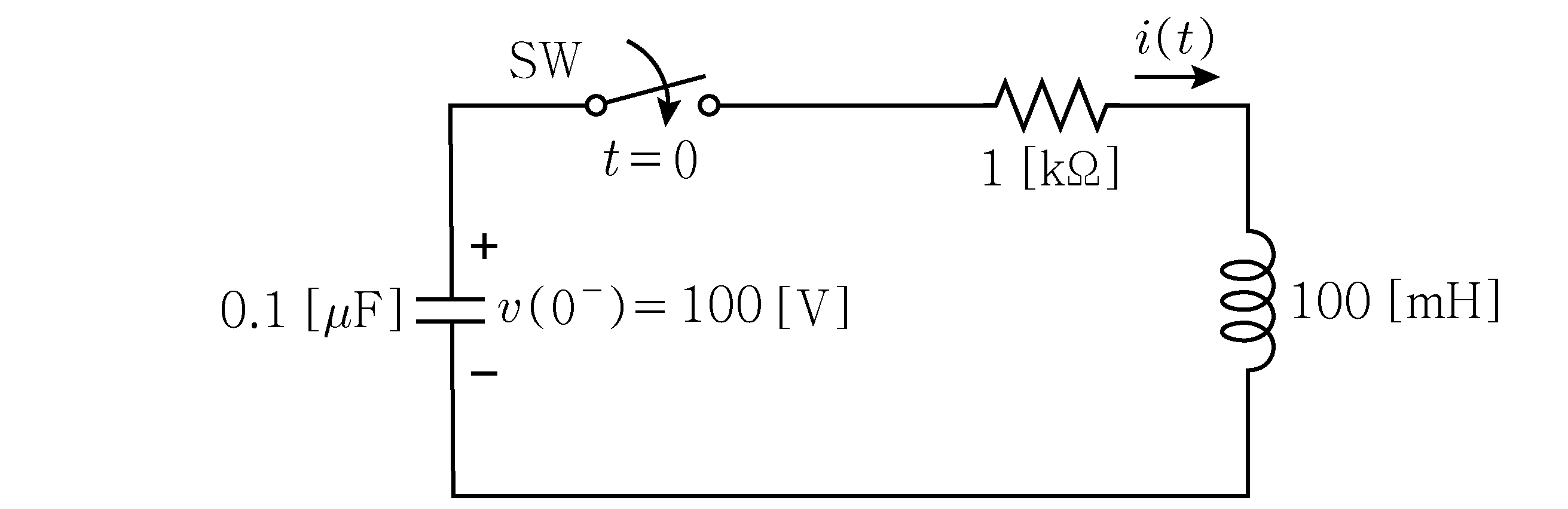

그림의 회로에서 스위치 SW를

t

＝ 0에서 닫았을 때, 전류

i (t)

[A]의 자연 응답 특성은?

전기이론

①무감쇠
②과감쇠
③부족감쇠
④임계감쇠

정답 보기

정답 ③ · 해설 보기

18.

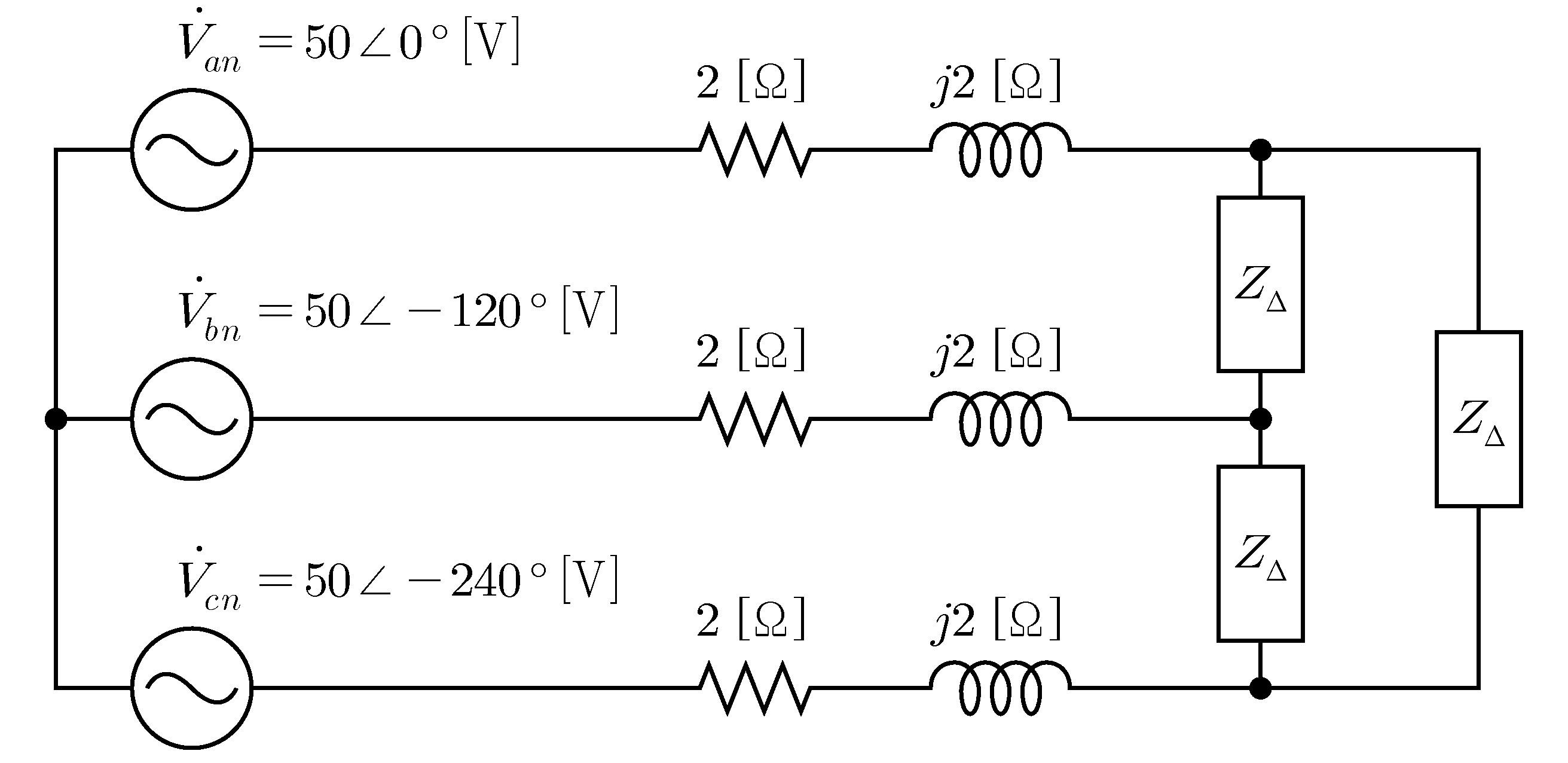

그림의 회로에서 한 상의 부하가

Z_{Δ} = 3 + j 6

[Ω]일 때, 3상 부하 전체의 유효전력

P

[W]와 무효전력

Q

[VAR]는? (단, 전압은 실횻값이다)

P

[W]

Q

[VAR]

전기이론

① $100$ $200$
② $300$ $400$
③ $300$ $600$
④ $900$ $1, 200$

정답 보기

정답 ③ · 해설 보기

19.

그림의 회로에서 교류 전류의 진폭

I_{m}

[A]이 최소가 되는 주파수

f

[Hz]와 이 주파수에서 전류의 진폭

I_{m}

[A]은?

(단,

v (t) = 100 sin (2 π f t)

[V]이고,

i (t) = I_{m} sin (2 π f t + θ)

[A]이다)

f

[Hz]

I_{m}

[A]

전기이론

① $\frac{1}{0.4 π}$ $20$
② $\frac{1}{0.4 π}$ $100$
③ $\frac{1}{0.2 π}$ $20$
④ $\frac{1}{0.2 π}$ $100$

정답 보기

정답 ① · 해설 보기

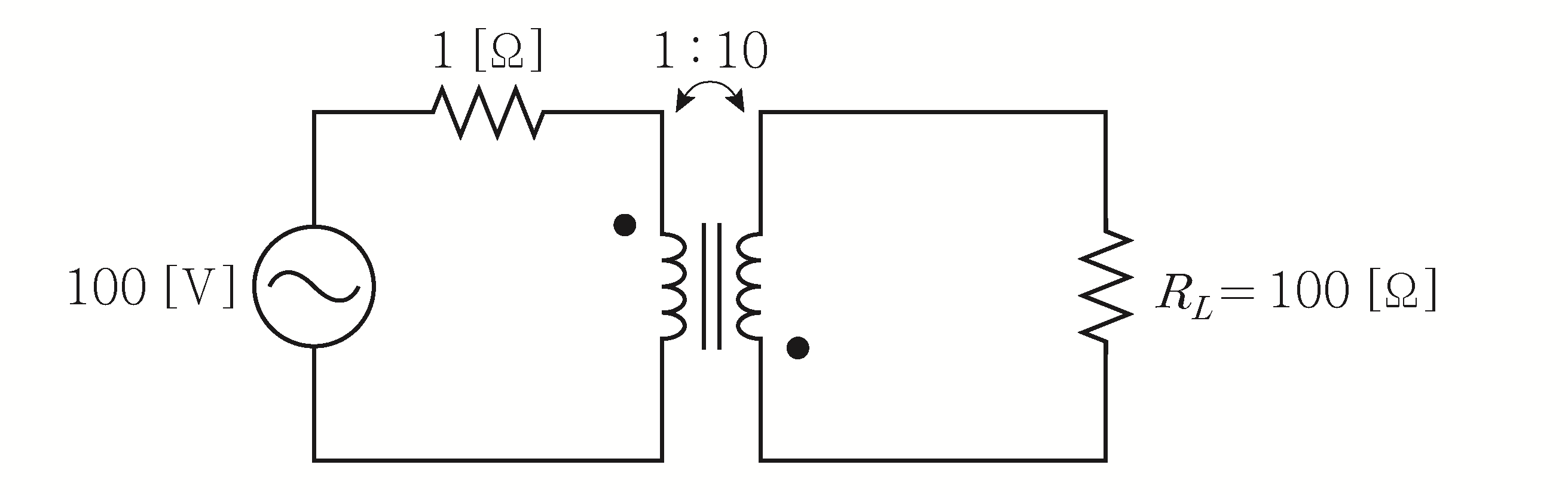

20.

그림의 회로에서 부하 저항

R_{L}

의 평균전력

P

[kW]는? (단, 변압기는 이상적이고 전압은 실횻값이다)

전기이론

①2.5
②5
③7.5
④10

정답 보기

정답 ① · 해설 보기
