9급 국가직 전자공학개론 2007년 기출문제

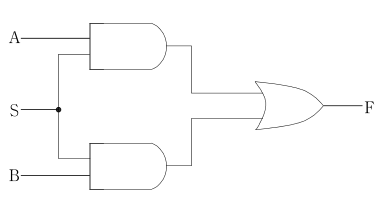

다음 중 2-to-1 멀티플렉서(multiplexer)로 사용될 수 없는 것은?

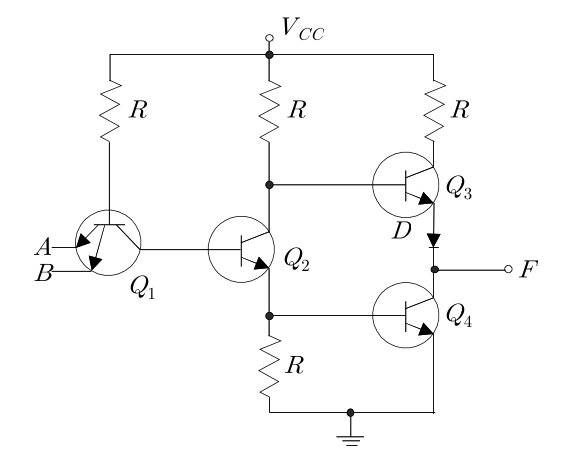

다음 TTL 회로는 무슨 논리회로인가?

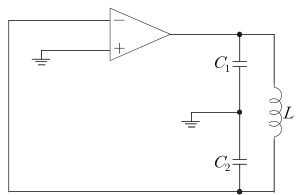

다음 그림과 같은 발진기의 공진주파수($f$)는?

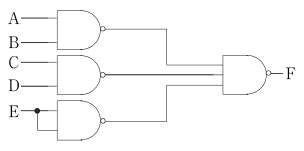

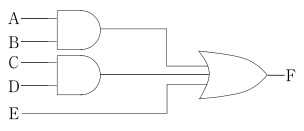

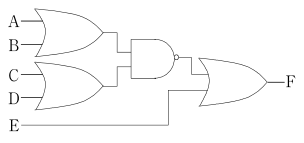

다음 중 출력 F가 나머지 셋과 다른 하나는?

여러 종류의 다이오드(diode)에 대한 설명 중 옳지 않은 것은?

2400[bps]로 전송되는 RS-232 연결을 통해 32비트 프리 앰블과 16비트 포스트 앰블을 사용하여 7비트 ASCII 코드로 구성된 16개 문자를 전달하고자 한다. 이때 전송되는 문자들의 처리율(throughput, character/sec)은 얼마인가?

다음 회로에서 $6[\Omega ]$ 저항을 통해 흐르는 전류 $I[A]$는?

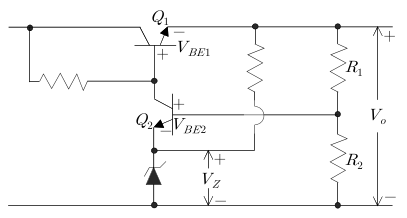

다음 그림은 직렬 정전압 전원회로의 일부이다. 출력전압($V_o$)을 표현하는 식으로 적절한 것은?

다음 카르노맵(Karnaugh map)에 해당하는 부울함수 F(A,B,C,D)의 표현으로 잘못 된 것은?

CD AB	00	01	11	10
00	0	1	1	0
01	0	1	1	1
11	1	0	0	1
10	1	0	0	1

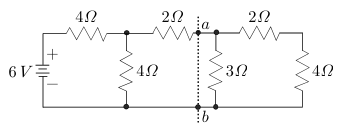

다음 그림에서 $a-b$ 두 단자 간에 나타나는 전압[V]은?

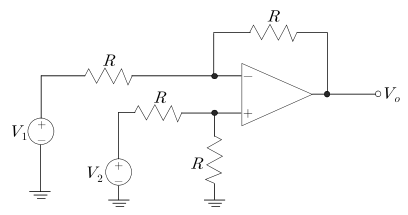

다음 회로에서 출력전압($V_o$)은?

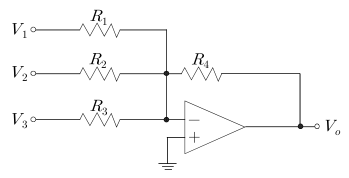

다음은 가산회로이다.

$V_1=2$[V], $V_2=2$[V], $V_3=3$[V], $R_1=1[M\Omega ]$, $R_2=500[k\Omega ]$, $R_3=500[k\Omega ]$, $R_4=1[M\Omega ]$이라면 출력전압 $V_o$[V]는?

트랜지스터의 증폭특성에 대한 설명으로 옳지 않은 것은?

연산증폭기에 대한 설명으로 옳지 않은 것은?

첫째 단의 잡음지수 $F_1=10$, 이득 $G_1=20$이며, 다음 단의 잡음지수 $F_2=21$, 이득 $G_2=50$일 때, 2단 증폭기의 종합 잡음지수는?

어떤 AM 방송국의 송신출력이 50 [$kW$ ]이며, 정현파신호 변조시 변조도가 $m=\frac{1}{\sqrt{2}}$일 경우, 이 AM파의 전송효율 $\eta$ [%]는?

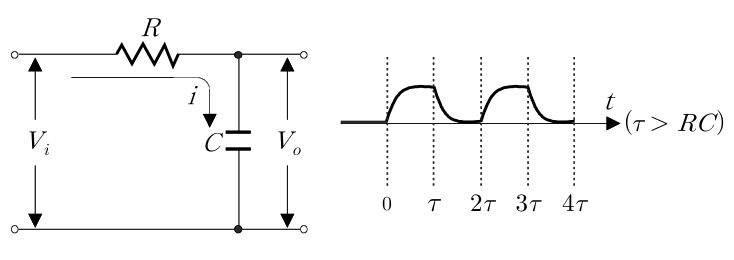

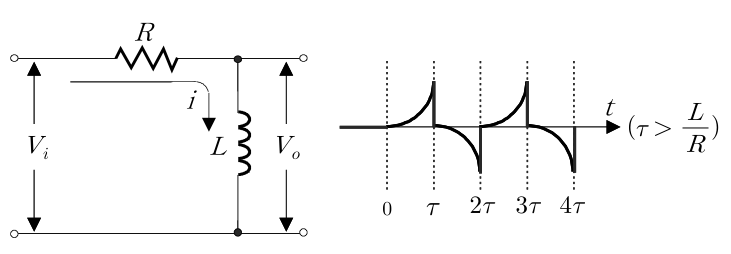

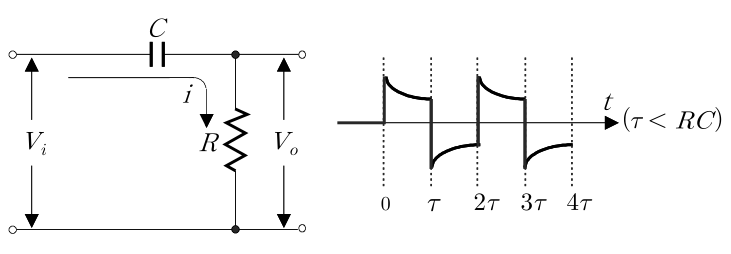

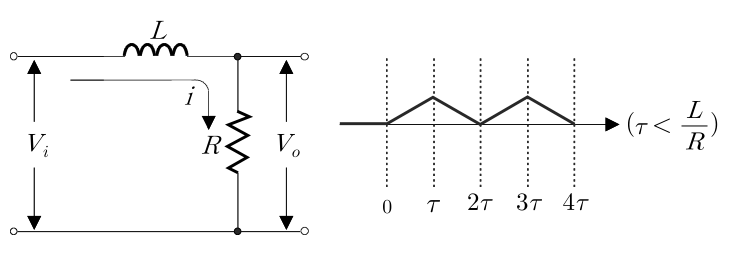

다음 회로에서 입력을 구형파로 인가하였을 때 출력파형이 틀린 것은?

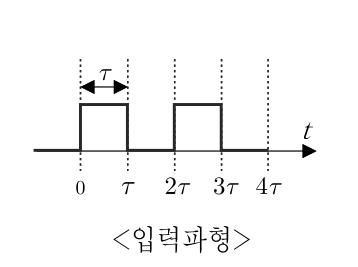

<입력파형>

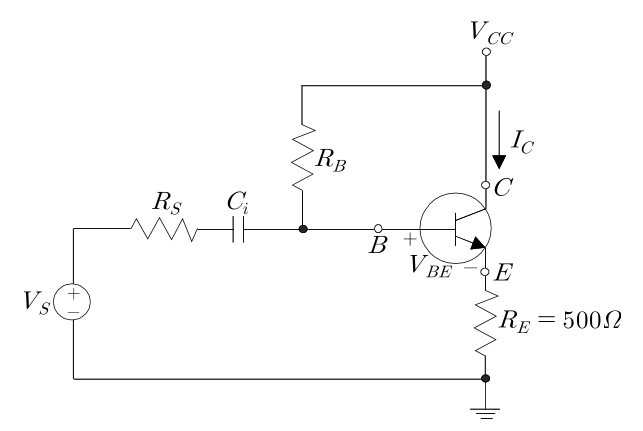

다음 회로에서 트랜지스터의 DC 이득 $\beta =100$이고, $V_{BE}=0.7[V]$이다. $V_{CC}=10[V]$일 때 컬렉터에 흐르는 DC 전류 $I_C=10[mA]$가 되도록 하는 바이어스 저항 $R_B[k\Omega ]$는?

광전소자(opto-electronic device)에 관한 설명으로 옳지 않은 것은?
